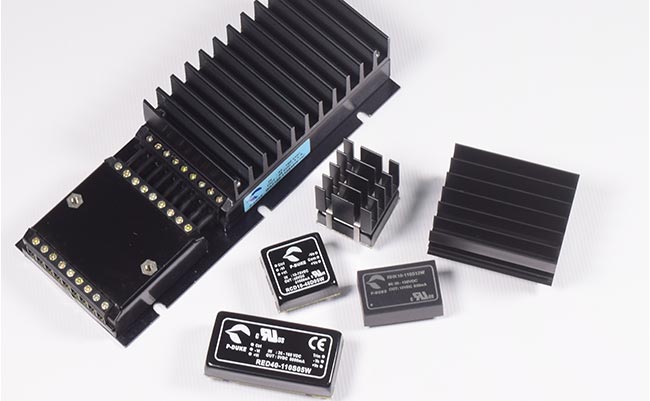

Convertisseurs DC/DC à plage d’entrée 4:1

Sélectionnez le convertisseur en fonction des tensions minimale et maximale mesurées sur le bus, en tenant compte des tolérances normales, du comportement au démarrage et des transitoires attendus, et non de la seule tension nominale. Les options pour les systèmes nominaux 24V commencent à 8.5V, 9V ou 9.5V et montent jusqu’à 36V, tandis que les versions nominales 48V couvrent généralement de 16.5V ou 18V à 75V. Les versions de tension plus élevée commencent à 36V, 40V ou 43V et vont jusqu’à 160V. Les limites exactes diffèrent selon les séries ; deux convertisseurs ayant la même désignation d’entrée nominale ne sont donc pas nécessairement interchangeables. Une plage d’entrée 4:1 couvre normalement une large classe de bus ; il ne faut pas supposer qu’une seule référence puisse couvrir des systèmes 24V, 48V et 110V.

La puissance de sortie requise doit être calculée à partir de la charge continue, de la demande de pointe, des pertes de conversion et d’une marge de conception adaptée. Les produits compacts SIP-8 et DIP-24 couvrent la partie basse de la plage de puissance, tandis que les modules 1 × 1 pouce et 2 × 1 pouces répondent aux applications de puissance intermédiaire. Les options quarter-brick offrent des puissances de 75W à 132W, et les versions half-brick s’étendent de 75W à 300W. Des formats plus grands de 4 × 2.25 pouces, 3.86 × 2.56 pouces et 6 × 4 pouces sont également disponibles pour certaines séries. Le choix du boîtier doit donc tenir compte de la compatibilité des broches, de la surface PCB, de la dissipation thermique, du maintien mécanique et du flux d’air, ainsi que de la puissance nominale affichée.

Non, une tension d’isolement de 3000VAC ne doit pas être considérée comme identique à une tension d’essai de 3000VDC. La gamme comprend des séries spécifiées à 1600VDC, 2250VDC, 3000VDC et 3000VAC, certains produits offrant des valeurs différentes selon la version d’entrée ou la configuration d’isolation. La durée d’essai applicable, la catégorie d’isolation, la barrière entrée-sortie et la séparation du boîtier ou de la plaque de base doivent être vérifiées pour la référence exacte. Une valeur numérique plus élevée ne suffit pas, à elle seule, à établir l’aptitude à une isolation renforcée ou à une norme système particulière. Les ingénieurs doivent coordonner le convertisseur sélectionné avec les exigences de ligne de fuite, de distance d’isolement dans l’air, de mise à la terre, de circuit accessible et d’essai diélectrique au niveau de l’équipement.

Les versions à sortie unique conviennent lorsque la charge nécessite une seule ligne régulée, avec des tensions nominales disponibles allant de 3.3VDC à 54VDC sur l’ensemble du portefeuille. Les modèles à double sortie fournissent des lignes bipolaires telles que ±5VDC, ±12VDC, ±15VDC ou ±24VDC et peuvent convenir aux interfaces analogiques, aux amplificateurs et aux circuits de mesure isolés. Les tensions disponibles en double sortie se réduisent à mesure que la puissance nominale augmente ; la combinaison requise doit donc être vérifiée avant de choisir une série. Les concepteurs doivent également examiner la régulation croisée, car une charge inégale entre les lignes positive et négative peut éloigner l’une des sorties de sa valeur nominale. Si les charges sont fortement déséquilibrées, des convertisseurs séparés à sortie unique ou une post-régulation peuvent fournir un résultat plus prévisible.

La pleine puissance nominale n’est disponible que dans les conditions thermiques définies pour le modèle et l’installation sélectionnés. Les limites au niveau du composant incluent des températures de fonctionnement du boîtier ou de la plaque de base d’environ −40°C à +100°C ou +105°C, tandis que certaines options basse température étendent le fonctionnement jusqu’à −55°C. Les modules brick de plus forte puissance peuvent dépendre de la conduction par la plaque de base, du flux d’air ou d’un dissipateur thermique en option pour rester sous la température maximale du boîtier. Par exemple, une configuration quarter-brick de 75W indique différentes impédances thermiques pour un module nu, une plaque de montage en fer et plusieurs hauteurs de dissipateur thermique. La conception finale doit être vérifiée par rapport à la courbe de déclassement correspondante en utilisant la tension d’entrée réelle, la charge de sortie, le flux d’air, l’orientation du PCB et la température du boîtier mesurée.

Les fonctions de commande varient considérablement d’une série à l’autre ; elles doivent donc être considérées comme des critères de sélection plutôt que comme des caractéristiques communes à toute la gamme. Les fonctions disponibles incluent remote on/off, logique de commande positive ou négative, réglage de la tension de sortie, remote sense, protection contre les surtensions, protection contre les surcharges et reprise continue après court-circuit. Une série quarter-brick de 75W, par exemple, permet un ajustement de 20% en dessous à 10% au-dessus de la sortie nominale et offre une compensation remote sense allant jusqu’à 10% de la sortie nominale. D’autres séries utilisent des plages de réglage différentes ou n’intègrent pas du tout de remote sense. Les seuils d’interface, la tension autorisée sur la broche de commande et le comportement en cas de défaut doivent être vérifiés avant de raccorder le convertisseur à des circuits de supervision ou de séquencement.

Non, le statut de qualification et d’homologation doit être confirmé pour la série exacte, la version d’entrée et l’option commandée. La documentation détaillée de plusieurs séries mentionne des normes telles que EN 50155, EN 45545-2 et EN 50121-3-2, mais certains documents produit plus récents indiquent que certaines homologations sont encore en attente. Les performances CEM peuvent également dépendre de condensateurs externes spécifiés, de dispositifs de suppression, de filtres, de blindages ou de la mise à la terre de la plaque de base. Plusieurs séries de convertisseurs ne sont pas protégées en interne par fusible et nécessitent donc un fusible d’entrée externe adapté au modèle et à la tension du bus. L’homologation de l’équipement doit par conséquent être fondée sur le circuit installé complet, y compris la protection, le filtrage, l’implantation PCB, le refroidissement et le montage mécanique, et non sur la seule classification de la gamme.
