Surface mount device contact pads

SMD-Kontaktpads erfüllen eine ähnliche Erdungsfunktion wie Federkontakte oder Erdungsklammern, verwenden jedoch ein flexibles leitfähiges Elastomer, das direkt auf die Leiterplatte gelötet wird. Statt auf bewegliche Metallteile zu setzen, erzeugen sie ihre Nachgiebigkeit über ihre Silikonstruktur, was die Haltbarkeit bei starken Vibrationen oder hohen Temperaturen verbessern kann. Außerdem bieten sie eine größere Kontaktfläche und eine präzise Platzierung im standardmäßigen SMT-Montageprozess.

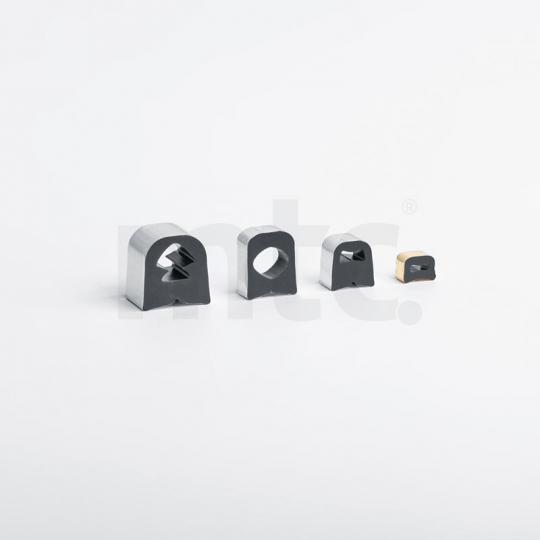

Typ S-Pads verwenden einen leitfähigen Silikonkern mit einer Beschichtung aus leitfähiger Silikonpaste und einer Basis aus verzinnter Kupferfolie. Typ W-Pads verwenden einen Silikongummikern mit einem äußeren leitfähigen Film und sind mit Zinn- oder optionaler Goldbeschichtung erhältlich. Typ S ist auf eine stärkere Haftung nach dem Löten ausgelegt, während Typ W einen geringeren elektrischen Widerstand und bessere Optionen für die Korrosionsbeständigkeit bietet.

Diese Pads werden im üblichen SMT-Prozess montiert. Sie werden im Gurt-und-Rolle-Format für die Pick-and-Place-Bestückung geliefert und beim Reflow-Löten auf das Leiterplatten-Landpattern gelötet. In der Regel sind keine speziellen Vorrichtungen erforderlich, sodass sie sich problemlos in standardisierte Fertigungsabläufe der Elektronikproduktion integrieren lassen.

SMD-Kontaktpads sind so ausgelegt, dass sie sich unter Krafteinwirkung komprimieren und anschließend nahezu auf ihre ursprüngliche Höhe zurückkehren. Eine typische Arbeitskompression liegt bei etwa 20 % der Padhöhe; in manchen Fällen sind bis zu rund 30 % möglich. Tests zeigen eine Höhenrückstellung von mindestens 95 % nach 20 % Kompression und Alterung, was dazu beiträgt, langfristig einen stabilen Kontaktdruck aufrechtzuerhalten.

Ja. Die Konstruktion auf Silikonbasis ermöglicht den Betrieb von –40 °C bis +150 °C und hält während der Montage kurzzeitig bleifreien Reflow-Temperaturen von rund 240 °C stand. Die Materialien sind außerdem auf Beständigkeit gegenüber Feuchtigkeit, Temperaturschocks und wiederholter Kompression ausgelegt. Typ W ist zusätzlich mit Goldbeschichtung für eine erhöhte Korrosionsbeständigkeit erhältlich.

Die Leiterplatte sollte Lötpadflächen vorsehen, die etwas größer sind als die Grundfläche des Kontaktpads, um zuverlässiges Löten zu unterstützen. Wichtig ist außerdem, das Pad so zu positionieren, dass die Gegenfläche es direkt komprimiert, und die Baugruppe so auszulegen, dass die Kompression im empfohlenen Bereich bleibt – typischerweise bei etwa 10–30 % der Padhöhe. Benachbarte Bauteile sollten die Bewegung oder den Kontakt des Pads nicht beeinträchtigen.

Ja. Typ-S-Pads sind in mehreren Größen mit einer festen Breite von 2,0 mm, Höhen von etwa 0,8 mm bis 2,5 mm und Längen von 1,0 mm bis 1,8 mm erhältlich. Typ-W-Pads decken einen größeren Größenbereich ab, mit Breiten von etwa 2,0 mm bis 10,0 mm, Höhen von 0,7 mm bis 12,0 mm und Längen bis 8,4 mm. So können Entwickler die passende Größe entsprechend Spaltmaß, Ausrichtung und Kompressionsanforderungen der jeweiligen Anwendung auswählen.

In den meisten Anwendungen sind SMD-Kontaktpads nach dem Verlöten wartungsfrei und für die gesamte Lebensdauer des Geräts ausgelegt. Solange die empfohlenen Kompressionsgrenzen und Umgebungsbedingungen eingehalten werden, ist in der Regel kein Austausch erforderlich. Wird ein Produkt jedoch häufig gewartet oder zerlegt, kann eine regelmäßige Prüfung auf Beschädigungen oder Verunreinigungen dennoch sinnvoll sein.
