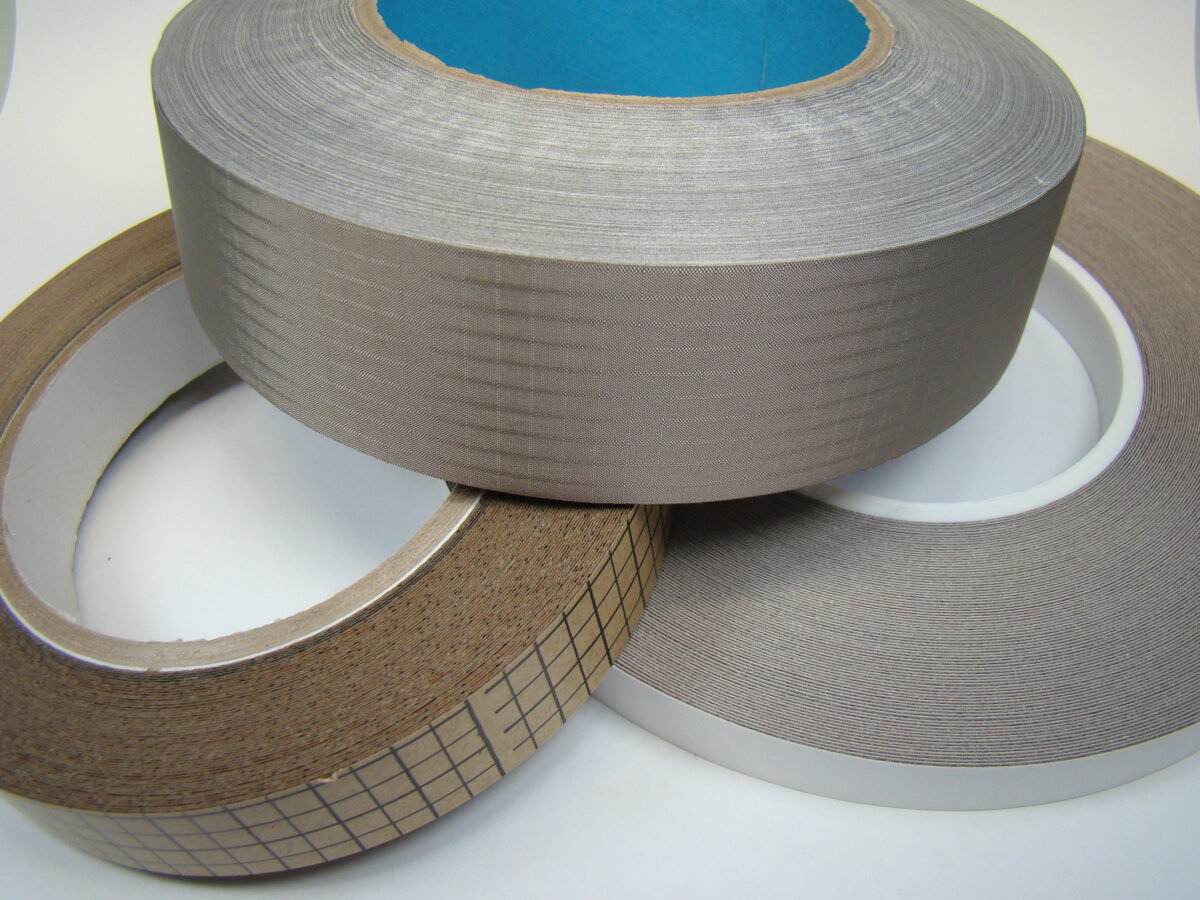

Conductive tapes
- Technologie
- EMI-Abschirmungsmaterialien
- Partner
- MTC
Wärmeleitfähige Klebebänder der TCAT-Serie sind Thermal Interface Materials, die die Befestigung von Kühlkörpern und Heat Spreadern in elektronischen Baugruppen vereinfachen. Jedes Band besteht aus einem doppelseitigen, druckempfindlichen Klebefilm mit keramischen Partikeln, der Wärme von heißen Komponenten ableitet. So entsteht eine sichere Verbindung zwischen einem Bauteil und einem Kühlkörper – ganz ohne mechanische Befestigungselemente oder unhandliche Wärmeleitpasten. Die Bänder sorgen für eine zuverlässige Wärmeübertragung und isolieren die verbundenen Teile gleichzeitig elektrisch, was besonders in der Leistungselektronik und in LED-Modulen von Vorteil ist. Mit Wärmeleitfähigkeiten von 1,0 W/mK bis 2,0 W/mK deckt die Serie unterschiedliche Kühlanforderungen und Betriebstemperaturen ab. Die Bänder sind als Bögen, Rollen oder kundenspezifisch gestanzte Formate erhältlich und lassen sich leicht in Prototypen und die Serienfertigung integrieren. Klebebänder der TCAT-Serie verbessern die Wärmeableitung und verlängern die Lebensdauer von Komponenten, ohne die Montage zu verkomplizieren.
Klebebänder der TCAT-Serie wurden für Entwickler konzipiert, die Kühlkörper, Heat Spreader und andere Kühlkomponenten sauber, schnell und zuverlässig direkt auf wärmeerzeugenden Bauteilen montieren möchten.
Da das Material Wärmeleitfähigkeit, druckempfindliche Haftung und elektrische Isolierung in einer einzigen Schicht vereint, reduziert es Montageschritte und macht in vielen Anwendungen Schrauben, Clips oder separate Kleb- und Wärmeleitstoffe überflüssig.
Typische Einsatzbereiche sind Leistungselektronik, LED-Beleuchtungsmodule, Steuerplatinen, kompakte Industriegeräte und andere Baugruppen, bei denen sowohl eine effiziente Wärmeübertragung als auch eine vereinfachte Montage wichtig sind.
Eigenschaften
- Hohe Wärmeleitfähigkeit bis 2,0 W/mK – Unterstützt eine effiziente Wärmeübertragung von Komponenten auf Kühlkörper und verbessert so das Wärmemanagement.
- Doppelseitiger druckempfindlicher Klebstoff – Ermöglicht eine schnelle Montage ohne Aushärtezeit und macht in vielen Konstruktionen Schrauben, Clips oder Halterungen überflüssig.
- Elektrische Isolierung – Die keramisch gefüllte Konstruktion leitet Wärme ab und hilft gleichzeitig, elektrische Kurzschlüsse zwischen spannungsführenden Komponenten und metallischen Kühlkörpern zu vermeiden.
- Großer Betriebstemperaturbereich – Ausgewählte Varianten unterstützen Temperaturbereiche von bis zu -60°C bis +150°C.
- Mehrere Dickenoptionen – Erhältlich von 0,1 mm bis 2,0 mm, um Spaltüberbrückung und Wärmewiderstand auszubalancieren.
- Hohe mechanische Festigkeit der Verbindung – Hohe Schäl- und Scherfestigkeit sorgt dafür, dass befestigte Kühlkomponenten sicher an ihrem Platz bleiben.
- Flexible Lieferformate – Erhältlich als Bögen, Rollen und kundenspezifisch gestanzte Teile für Prototyping und Produktion.
- RoHS- und REACH-konform – Geeignet für Anwendungen, die die Einhaltung gängiger Umweltvorschriften erfordern.
Thermische Leistung Wählen Sie zwischen Varianten mit 1,0, 1,2, 1,5 und 2,0 W/mK, passend zur Wärmebelastung und zur angestrebten Betriebstemperatur Ihrer Anwendung.
Montageeffizienz Das selbstklebende, doppelseitige Format vereinfacht die Installation und hilft, die Teileanzahl zu reduzieren, da in vielen Konstruktionen separate Befestigungselemente entfallen.
Designflexibilität Dank unterschiedlicher Polymere, Dickenbereiche, Verstärkungsoptionen und der Verfügbarkeit kundenspezifischer Stanzteile lässt sich die Serie an viele Anforderungen elektronischer Verpackungskonzepte anpassen.
Downloads
für Conductive tapes
Verfügbare Modellvariationen
Alle verfügbaren Varianten und ein Vergleich ihrer Spezifikationen
| Property | TCAT 1.0 W/mK | TCAT 1.2 W/mK | TCAT 1.5 W/mK | TCAT 2.0 W/mK |
|---|---|---|---|---|
Thermal conductivity | 1.0 W/mK | 1.2 W/mK | 1.5 W/mK | 2.0 W/mK |
Hardness | 60 Shore 00 | 45 Shore A (±10%) | 45 Shore A | 60 Shore 00 |
Base polymer | Acrylic-based | Silicone-based | Acrylic-based | Silicone-based |
Fibreglass reinforcement | ≥ 0.5 mm thickness | Optional (if specified) | Yes (all thicknesses) | None |
Available thicknesses | 0.3 – 2.0 mm | 0.3 – 2.0 mm | 0.1 – 0.5 mm | 0.3 – 2.0 mm |
Standard sheet size | 400 × 300 mm | 400 × 300 mm | 297 × 210 mm | 400 × 300 mm |
Operating temperature range | -45 to +120 °C | -60 to +150 °C | -45 to +120 °C | -60 to +150 °C |
Breakdown voltage (dielectric) |
|
|
|
|
Density | 1.35 g/cm3 | 2.5 g/cm3 | 1.35 g/cm3 | 2.6 g/cm3 |
Peel adhesion (23 °C) | – | 8.3 N/25 mm | 12 N/25 mm | 8.8 N/25 mm |
Shear strength (approx.) | 6.9 MPa | – | 6.2 MPa | – |
Shelf life (stored at 23°C) | 12 months | 12 months | 12 months | 12 months |
Auswahlhilfe
- Wählen Sie das dünnste Klebeband, das den Grenzflächenspalt noch zuverlässig ausfüllt, um den Wärmewiderstand zu reduzieren.
- Wählen Sie silikonbasierte Varianten, wenn höhere dauerhafte Betriebstemperaturen erforderlich sind.
- Nutzen Sie verstärkte Optionen, wenn zusätzliche mechanische Stabilität von Vorteil ist.
Unterschiede zwischen den verfügbaren Serien
- 1,0 W/mK und 1,5 W/mK: acrylbasierte Varianten für zuverlässige Haftung und Wärmeübertragung.
- 1,2 W/mK und 2,0 W/mK: silikonbasierte Varianten für höhere Temperaturbeständigkeit.
- 1,5 W/mK: dünnerer Formatbereich mit Glasfaserverstärkung über alle Dicken hinweg.
FAQs
für Conductive tapes
Ja. Klebebänder der TCAT-Serie sind so ausgelegt, dass sie Wärme leiten und gleichzeitig elektrisch isolierend wirken. Ihre Polymer-Keramik-Konstruktion bietet eine dielektrische Leistung im Bereich von etwa 3,5 bis 5 kV/mm und eignet sich damit für den Einsatz zwischen Kühlkörpern und spannungsführenden elektronischen Komponenten, bei denen eine elektrische Isolierung erforderlich ist.
In vielen Fällen ja. Diese Klebebänder können beim Befestigen von Kühlkörpern und anderen Kühlkomponenten Wärmeleitpaste oder Epoxidharz ersetzen. Sie ermöglichen einen saubereren und schnelleren Montageprozess, da sie selbstklebend sind und keine Aushärtung erfordern. Auch wenn einige Wärmeleitpasten in bestimmten Fällen einen geringeren Grenzflächenwiderstand bieten, liefern TCAT-Klebebänder eine konstante thermische Leistung in Kombination mit mechanischer Verbindung und einfacherer Montage.
Die Klebeverbindung ist in vielen Anwendungen stark genug für eine dauerhafte Befestigung. Je nach Variante kann die Schälhaftung 12 N/25 mm erreichen, und einige Ausführungen bieten eine Scherfestigkeit von etwa 6 bis 7 MPa. Damit eignen sich die Klebebänder zur sicheren Befestigung kleiner bis mittelgroßer Kühlkörper unter normalen Betriebsbedingungen und bei Vibrationen. Bei sehr großen oder schweren Kühlkörpern sollte dennoch eine zusätzliche mechanische Abstützung geprüft werden.
Die wesentlichen Unterschiede liegen in Wärmeleitfähigkeit, Basispolymer, Temperaturbeständigkeit und Dickenformat. Die Versionen mit 1,0 W/mK und 1,5 W/mK sind acrylbasiert, während die Versionen mit 1,2 W/mK und 2,0 W/mK silikonbasiert sind und höhere Betriebstemperaturen bis 150°C unterstützen. Die Variante mit 1,5 W/mK ist auf geringere Dicken beschränkt und durchgängig glasfaserverstärkt, während die Version mit 1,2 W/mK optional mit Glasfaserverstärkung spezifiziert werden kann.
Reinigen und trocknen Sie vor der Anwendung beide Klebeflächen gründlich. Verwenden Sie das dünnste Klebeband, das den Spalt noch zuverlässig ausfüllt, richten Sie es dann sorgfältig aus und drücken Sie es fest und gleichmäßig an, um eingeschlossene Luft zu minimieren. Der druckempfindliche Klebstoff haftet sofort, daher ist keine Aushärtung erforderlich. Da das Klebeband nach dem Aufbringen nicht neu positioniert werden sollte, ist eine präzise Ausrichtung beim ersten Anbringen wichtig.
Im Allgemeinen ja. Ein dünneres Klebeband bietet in der Regel einen geringeren Wärmewiderstand, weil die Wärme durch weniger Material übertragen wird. Das Klebeband muss sich jedoch weiterhin an die Fügeflächen anpassen und Luftspalte beseitigen. Die beste Wahl ist die dünnste Dicke, die über die gesamte Grenzfläche hinweg noch vollständigen Kontakt gewährleistet.
Ja. Die empfohlene Lagerfähigkeit beträgt unter normalen kontrollierten Bedingungen bei etwa 23 °C ungefähr 12 Monate. Für optimale Ergebnisse sollten die Bänder bis zur Verwendung versiegelt in der Originalverpackung aufbewahrt und an einem kühlen, trockenen Ort ohne direkte Sonneneinstrahlung gelagert werden.
Sie sind nicht nur als Standardbögen erhältlich. Zusätzlich zu den Standard-Bogenformaten sind Bänder der TCAT-Serie auch als Rollenware und als kundenspezifisch gestanzte Teile verfügbar. Das unterstützt sowohl die manuelle Prototypenfertigung als auch eine schnellere und besser reproduzierbare Montage in der Produktion.
Nein. Nach dem Aufbringen ist die Verbindung für eine dauerhafte Befestigung ausgelegt. Das Entfernen des befestigten Kühlkörpers kann die Klebeschicht beschädigen, Rückstände hinterlassen und die Leistung beeinträchtigen, daher sollte das Band nicht wiederverwendet werden. Am besten wird das Band beim ersten Versuch korrekt positioniert und bei Nacharbeit ein neues Stück verwendet.
Eine spezifische UL 94-Entflammbarkeitsklassifizierung ist in den vorliegenden Standardspezifikationen nicht aufgeführt. Die Serie wird als RoHS- und REACH-konform beschrieben. Wenn für Ihre Anwendung jedoch eine zertifizierte Entflammbarkeitsklassifizierung erforderlich ist, sollten Sie diese Anforderung separat prüfen und die aktuelle Dokumentation des Lieferanten heranziehen.
