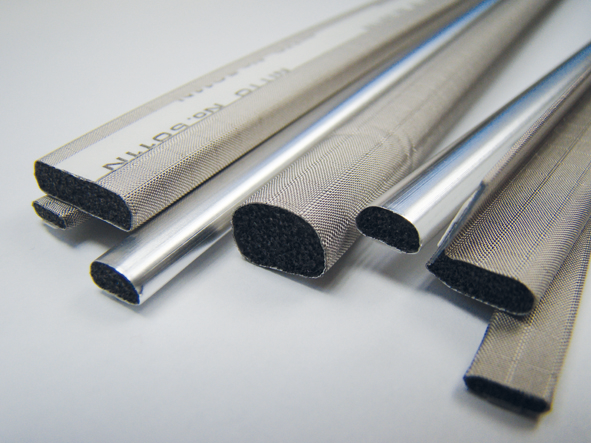

Fabric-over-Foam-EMI-Abschirmdichtungen sind flexible Dichtungskomponenten, die hochfrequente Störungen in elektronischen Gehäusen und Geräten abschirmen. Jede Dichtung besteht aus einem Polyurethan-Schaumkern mit geringer Dichte, der mit einem leitfähigen, kupfer-nickelbeschichteten Gewebe ummantelt ist, und vereint elektrische Leitfähigkeit mit elastischer Komprimierbarkeit. Wird die Dichtung zwischen Metallflächen wie Schaltschranktüren, Gehäusefugen oder PCB-Abdeckungen komprimiert, entsteht eine zuverlässige HF-dichte Abdichtung mit Erdungspfad. Das Sortiment umfasst zahlreiche Profilformen – von rechteckigen Streifen bis hin zu D-, C-, L- und P-Profilen sowie weiteren Spezialformen passend zur jeweiligen Gehäusegeometrie. Standardausführungen werden mit selbstklebender Rückseite für eine einfache Montage entlang von Fugen und Türen geliefert. Diese Dichtungen werden häufig in der Telekommunikation, der industriellen Steuerungstechnik, der Medizinelektronik sowie in Verteidigungs- und Luftfahrtsystemen eingesetzt, um die elektromagnetische Verträglichkeit sicherzustellen. Für Bahnelektronik und andere sicherheitskritische Anwendungen mit strengen Anforderungen an Brand- und Rauchverhalten sind zudem flammhemmende und halogenfreie Varianten erhältlich.
Fabric-over-Foam-Dichtungen vereinen EMI-Abschirmung, Komprimierbarkeit und einfache Montage in einer einzigen Dichtungslösung. Eine leitfähige Gewebeaußenschicht stellt den für Abschirmung und Erdung erforderlichen elektrischen Pfad bereit, während der Schaumstoffkern dafür sorgt, dass sich die Dichtung an ungleichmäßige Spalte und Gehäusetoleranzen anpasst.
Damit eignen sie sich besonders gut für Türen, Deckel, Gehäusefugen und Abdeckungen in Geräten, bei denen sowohl die EMV-Leistung als auch eine praxisgerechte Montage wichtig sind.
Eigenschaften
- Hohe EMI-Dämpfung: Bietet typischerweise eine Abschirmung von 80–90 dB bis 18 GHz für umfassenden EMV-Schutz.
- Leitfähige Fabric-over-Foam-Konstruktion: Kombiniert geringen Oberflächenwiderstand mit weicher Komprimierung für zuverlässigen elektrischen Kontakt auch bei ungleichmäßigen Spalten.
- Große Profilauswahl: Erhältlich in rechteckiger, quadratischer, D-, C-, Messerschneiden-, P-, dreieckiger, L- und M-Form.
- Vier Schaumstoffdichten zur Auswahl: Wählen Sie zwischen 32, 45, 70 oder 150 kg/m³, um Kompressionskraft und Rückstellvermögen optimal auszubalancieren.
- Selbstklebende Befestigung: Die standardmäßige nichtleitende Kleberückseite ermöglicht eine schnelle und sichere Montage.
- Zusätzliche Klebeoptionen: Leitfähiger Klebstoff, breite Abdeckliner und verschiedene Klebestreifen-Konfigurationen sind für spezielle Montageanforderungen verfügbar.
- Flexible Lieferformate: Lieferbar als 2-m-Streifen, kundenspezifisch zugeschnittene Längen, Endlosrollen oder kiss-cut Bogenformate für eine effiziente Produktion.
- Robust und schützend: Beständig gegen Abrieb und Scherkräfte, mit Umgebungsabdichtung bis IP54 gegen Staub und leichte Spritzwasserbelastung.
- Varianten für hohe Sicherheitsanforderungen: Flammhemmende und halogenfreie Optionen sind verfügbar, einschließlich Ausführungen für die Brandschutzanforderungen der Bahn nach EN 45545-2.
- Breiter Betriebstemperaturbereich: Ausgelegt für den Einsatz von -25 °C bis +80 °C.
Downloads
für Fabric over foam gaskets
Verfügbare Modellvariationen
Alle verfügbaren Varianten und ein Vergleich ihrer Spezifikationen
Profile shape | Series code | Standard width (mm) | Standard thickness (mm) |
Rectangular strips (small) | DRE | 3.0 – 9.5 | 1.2 – 12.7 |
Rectangular strips (large) | DRE | 10.0 – 30.0 | 0.5 – 20.0 |
Square section | DQU | 2.0 – 17.0 | 2.0 – 17.0 |
D-shape profile | DHR | 2.0 – 12.7 | 1.5 – 18.0 |
C-shape profile | DCW | 6.0 – 14.7 | 3.5 – 17.9 |
Knife-edge profile | DKE | 8.0 – 11.3 | 2.3 – 2.7 |
P-shape profile | DPT | 8.0 – 29.0 | 3.0 – 10.0 |
Triangular profile | DTR | 9.1 – 12.7 | 2.3 – 4.5 |
L-shape profile | DLS | 5.6 | 3.0 |
M-shape profile | DMP | 12.7 | 9.5 |
- Kernmaterial: Polyurethanschaum mit geringer Dichte
- Außenschicht: Leitfähiges, kupfer-nickelbeschichtetes Gewebe
- Alternative Ausführung: Profile sind auch mit Aluminiumfolienbeschichtung auf dem Schaumstoffkern erhältlich
- Betriebstemperatur: -25 °C bis +80 °C
- Umgebungsabdichtung: Bis IP54
- Standardausführung: Selbstklebende Rückseite, optional auch mit leitfähigen Klebstoffvarianten
FAQs
für Fabric over foam gaskets
Diese Dichtungen erreichen typischerweise eine elektromagnetische Dämpfung von 80 bis 90 dB über einen Frequenzbereich von etwa 100 MHz bis 18 GHz. Das ist in der Regel für viele kommerzielle und industrielle EMV-Anforderungen geeignet und hilft empfindlichen Geräten dabei, die Vorgaben für Emission und Störfestigkeit einzuhalten.
Das Sortiment umfasst rechteckige Streifen, quadratische Profile, D-Formen, C-Formen, Messerschneidenprofile, P-Formen, dreieckige Keile, L-Profile und M-Formen. Diese Vielfalt ermöglicht es Entwicklern, die Dichtung an Gehäusegeometrie, Befestigungsmethode und verfügbaren Bauraum anzupassen und dabei einen guten elektrischen Kontakt sicherzustellen.
Ja. Der Schaumstoffkern ist in vier Standarddichten erhältlich: 32, 45, 70 und 150 kg/m³. Schaumstoff mit geringerer Dichte ergibt eine weichere, leichter komprimierbare Dichtung, während höhere Dichten für festeren Halt, höhere Rückstellkraft und potenziell bessere Langzeitstabilität sorgen.
Standardmäßige Fabric-over-Foam-Dichtungen werden zur einfachen Montage mit einer nichtleitenden selbstklebenden Rückseite geliefert. Optional sind Ausführungen mit leitfähiger Kleberückseite erhältlich, wenn elektrische Kontinuität über die Klebefuge erforderlich ist, ebenso wie breite Abdeckliner oder mehrere Klebestreifen-Konfigurationen für spezielle Montageanforderungen.
Ja. Flammhemmende und halogenfreie Ausführungen sind für Anwendungen mit strengen Anforderungen an Brandverhalten, Rauchentwicklung oder Toxizität verfügbar. Bestimmte Varianten verwenden Schaumstoff mit UL94 V-0-Klassifizierung und eignen sich für anspruchsvolle Bereiche wie Bahn, Luft- und Raumfahrt sowie andere sicherheitskritische Umgebungen.
Sie werden üblicherweise als 2-m-Streifen geliefert, sind aber auch als kundenspezifisch zugeschnittene Stücke, Endlosrollen oder kiss-cut Bogenformate (STP) für die effiziente Montage mehrerer kleiner Teile erhältlich. Auch kundenspezifische Abmessungen und spezielle Profilkonfigurationen können für konkrete Anwendungen gefertigt werden.
Ja, zusätzlich zur EMI-Abschirmung bieten sie auch ein gewisses Maß an Umgebungsabdichtung. Standardausführungen können bis zu IP54 erreichen und helfen so, vor eindringendem Staub und leichtem Spritzwasser zu schützen. Sie sind nicht als vollständig wasserdichte Dichtungen ausgelegt, eignen sich aber für viele Gehäuse in Innenbereichen und geschützten Umgebungen.
