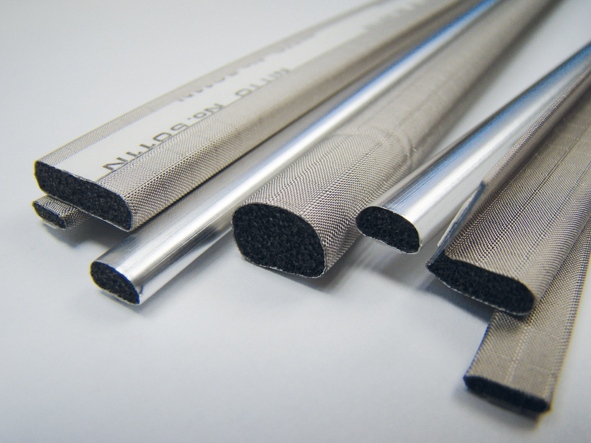

Les joints de blindage EMI tissu sur mousse sont des composants d’étanchéité souples conçus pour bloquer les interférences radiofréquences dans les boîtiers et équipements électroniques. Chaque joint intègre une âme en mousse polyuréthane basse densité enveloppée d’un tissu conducteur cuivré-nickelé, associant conductivité électrique et compression élastique. Lorsqu’il est comprimé entre des surfaces métalliques telles que des portes d’armoire, des jonctions de panneaux ou des capots de PCB, le joint crée une étanchéité fiable aux RF ainsi qu’un chemin de mise à la terre. La gamme comprend de nombreuses formes de profilés, des bandes rectangulaires aux sections en D, formes en C, en L, en P et autres profils spécifiques adaptés à la géométrie du boîtier. Les pièces standard sont livrées avec un dos auto-adhésif pour une installation simple le long des jonctions et des portes. Ces joints sont largement utilisés dans les télécommunications, le contrôle industriel, l’électronique médicale, ainsi que dans les systèmes de défense ou aérospatiaux pour répondre aux exigences de compatibilité électromagnétique. Des variantes ignifuges et sans halogène sont également disponibles pour l’électronique ferroviaire et d’autres applications critiques en matière de sécurité soumises à des exigences strictes en matière de feu et de fumée.
Les joints tissu sur mousse réunissent en une seule solution d’étanchéité le blindage EMI, la compressibilité et la facilité d’installation. La couche extérieure en tissu conducteur assure le chemin électrique nécessaire au blindage et à la mise à la terre, tandis que l’âme en mousse aide le joint à épouser les jeux irréguliers et les tolérances du boîtier.
Ils conviennent donc parfaitement aux portes, couvercles, jonctions de panneaux et capots d’équipements pour lesquels les performances CEM et la simplicité de montage sont toutes deux essentielles.
Caractéristiques de la gamme
Un aperçu général de ce que cette gamme offre
- Forte atténuation EMI : offre généralement un blindage de 80 à 90 dB jusqu’à 18 GHz pour une large protection CEM.
- Construction tissu conducteur sur mousse : associe une faible résistance de surface à une compression souple pour garantir un contact électrique fiable sur des jeux irréguliers.
- Large choix de profils : disponible en versions rectangulaires, carrées, en D, en C, à arête vive, en P, triangulaires, en L et en M.
- Quatre options de densité de mousse : choisissez parmi 32, 45, 70 ou 150 kg/m³ pour équilibrer force de compression et résilience.
- Montage auto-adhésif : le support adhésif standard non conducteur permet une installation rapide et sûre.
- Options adhésives supplémentaires : adhésif conducteur, liner de protection large et plusieurs configurations de bandes adhésives sont disponibles pour les assemblages spécialisés.
- Formats de fourniture flexibles : fournis en bandes de 2 m, longueurs découpées sur mesure, rouleaux continus ou formats en feuille kiss-cut pour une production efficace.
- Durables et protecteurs : résistants à l’abrasion et au cisaillement, avec des performances d’étanchéité à l’environnement jusqu’à IP54 contre la poussière et les légères projections.
- Variantes axées sur la sécurité : options ignifuges et sans halogène disponibles, y compris des versions conformes aux exigences de protection incendie ferroviaire EN 45545-2.
- Large plage de température de service : conçus pour fonctionner de -25 °C à +80 °C.
Téléchargements
pour Fabric over foam gaskets
Qu’est-ce qu’il y a dans cette gamme ?
Toutes les variantes de la gamme et une comparaison de ce qu’elles offrent
Profile shape | Series code | Standard width (mm) | Standard thickness (mm) |
Rectangular strips (small) | DRE | 3.0 – 9.5 | 1.2 – 12.7 |
Rectangular strips (large) | DRE | 10.0 – 30.0 | 0.5 – 20.0 |
Square section | DQU | 2.0 – 17.0 | 2.0 – 17.0 |
D-shape profile | DHR | 2.0 – 12.7 | 1.5 – 18.0 |
C-shape profile | DCW | 6.0 – 14.7 | 3.5 – 17.9 |
Knife-edge profile | DKE | 8.0 – 11.3 | 2.3 – 2.7 |
P-shape profile | DPT | 8.0 – 29.0 | 3.0 – 10.0 |
Triangular profile | DTR | 9.1 – 12.7 | 2.3 – 4.5 |
L-shape profile | DLS | 5.6 | 3.0 |
M-shape profile | DMP | 12.7 | 9.5 |
- Matériau de l’âme : mousse polyuréthane basse densité
- Couche extérieure : tissu conducteur cuivré-nickelé
- Construction alternative : les profilés peuvent également être commandés avec un revêtement en feuille d’aluminium sur l’âme en mousse
- Température de service : -25 °C à +80 °C
- Étanchéité à l’environnement : jusqu’à IP54
- Fourniture standard : dos auto-adhésif avec variantes adhésives conductrices en option
FAQs
pour Fabric over foam gaskets
Ces joints atteignent généralement une atténuation électromagnétique de 80 à 90 dB sur une plage de fréquences d’environ 100 MHz à 18 GHz. Ce niveau convient généralement à de nombreuses exigences CEM commerciales et industrielles, en aidant les équipements sensibles à respecter les objectifs d’émission et d’immunité.
La gamme comprend des bandes rectangulaires, des profils carrés, des formes en D, en C, des profils à arête vive, des formes en P, des coins triangulaires, des sections en L et des formes en M. Cette variété permet aux ingénieurs d’adapter le joint à la géométrie du boîtier, au mode de montage et à l’espace disponible, tout en maintenant un bon contact électrique.
Oui. L’âme en mousse est proposée en quatre densités standard : 32, 45, 70 et 150 kg/m³. Une mousse de plus faible densité donne un joint plus souple et plus facile à comprimer, tandis qu’une mousse de densité plus élevée offre un support plus ferme, une force de rappel plus importante et, potentiellement, une meilleure résilience à long terme.
Les joints tissu sur mousse standard sont fournis avec un support auto-adhésif non conducteur pour faciliter l’installation. Les versions en option peuvent inclure un support adhésif conducteur lorsqu’une continuité électrique à travers la ligne de collage est requise, ainsi que des liners de protection larges ou plusieurs configurations de bandes adhésives pour répondre à des exigences d’assemblage spécialisées.
Oui. Des versions ignifuges et sans halogène sont disponibles pour les applications soumises à des exigences strictes en matière de feu, de fumée ou de toxicité. Certaines variantes utilisent une mousse classée UL94 V-0 et conviennent à des secteurs exigeants comme le ferroviaire, l’aérospatial et d’autres environnements critiques pour la sécurité.
Ils sont généralement fournis en bandes de 2 m, mais peuvent également être livrés sous forme de pièces découpées sur mesure à la longueur voulue, de rouleaux continus ou de formats en feuille kiss-cut (STP) pour une installation efficace de multiples petites pièces. Des dimensions sur mesure et des configurations de profilés spécifiques peuvent également être produites pour des applications particulières.
Oui, ils offrent également un certain niveau d’étanchéité à l’environnement en plus du blindage EMI. Les versions standard peuvent atteindre jusqu’à IP54, contribuant à protéger contre la pénétration de poussière et les légères projections. Ils ne sont pas conçus comme des joints totalement étanches à l’eau, mais restent efficaces pour de nombreux boîtiers d’équipements installés en intérieur ou dans des environnements abrités.
