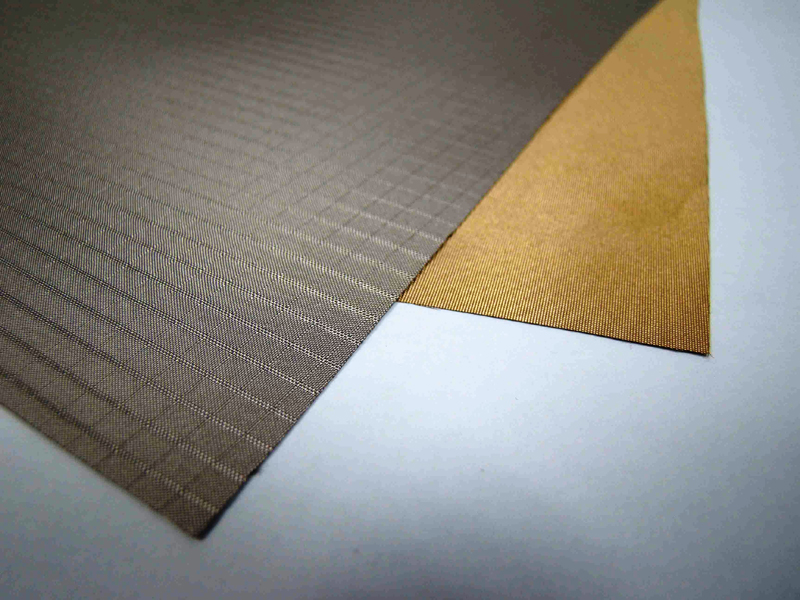

Die RGW-Serie umfasst metallisierte leitfähige Gewebe und Vliese, die für eine wirksame EMI-Abschirmung in Anwendungen entwickelt wurden, bei denen Flexibilität und geringes Gewicht entscheidend sind. Jedes Material verwendet ein Polyestersubstrat mit vollflächiger Metallbeschichtung, um eine elektrische Leitfähigkeit im gesamten Textil sicherzustellen. Diese Abschirmmaterialien lassen sich leicht zuschneiden, umwickeln und an großen Flächen oder komplexen Formen anbringen, bei denen starre Metallabschirmungen unpraktisch sind. Das Sortiment umfasst gewebte Stoffe, rip-stop-verstärkte Varianten, ultradünne Ausführungen, Vliesstoffe und offene Netzstrukturen für unterschiedliche mechanische und abschirmtechnische Anforderungen. Verfügbare Metallisierungen umfassen Systeme auf Nickel-/Kupfer-Basis; für spezielle Anforderungen sind zusätzliche Beschichtungsoptionen erhältlich. Je nach gewählter Ausführung liegt die typische Abschirmleistung bei etwa 70 bis 90 dB über Frequenzen von rund 100 MHz bis 18 GHz. Die Materialien sind als Rollenware oder in kundenspezifischen Abmessungen erhältlich, um die Integration in Gehäuse, Kabelumwicklungen, Raumabschirmungen und andere EMV-Anwendungen zu vereinfachen. Optional ist eine leitfähige oder nicht leitfähige Kleberückseite für eine einfachere Montage verfügbar. Die Gewebe erfüllen zudem die Anforderungen von RoHS und REACH; für eine längere Haltbarkeit ist optional eine Anlaufschutzbeschichtung erhältlich.
Eigenschaften
- Verschiedene Metallisierungsoptionen: Erhältlich in Ausführungen auf Nickel-/Kupfer-Basis; für eine anwendungsspezifisch abgestimmte Abschirm- und Oberflächenleistung sind auf Anfrage zusätzliche Optionen wie Zinn, Silber oder Gold verfügbar.
- Große Auswahl an Gewebeformaten: Umfasst rip-stop-Gewebe, Standardgewebe, ultradünne Gewebeausführungen, Vliesstoff und offene Netzstrukturen für unterschiedliche Anforderungen an Festigkeit, Dicke und Transparenz.
- Optionale Kleberückseite: Kann mit leitfähiger oder nicht leitfähiger selbstklebender Rückseite geliefert werden, um die Installation zu vereinfachen und Anforderungen an Erdung oder Isolation zu erfüllen.
- Leicht und hochflexibel: Lässt sich einfach schneiden, falten und um gebogene oder unregelmäßige Oberflächen legen, wodurch sich das Material für die Abdeckung großer Flächen und komplexe Baugruppen eignet.
- Hohe EMI-Abschirmwirkung: Je nach Variante beträgt die typische Dämpfung etwa 70 bis 90 dB über Frequenzen von rund 100 MHz bis 18 GHz.
- Kundenspezifische Lieferformate: Erhältlich als Rollenware mit Breiten von etwa 1070 bis 1170 mm sowie in kundenspezifischen Breiten oder vorgestanzten Formen.
- Einhaltung regulatorischer Anforderungen: Hergestellt gemäß den Anforderungen von RoHS und REACH für den Einsatz in regulierten Industrien.
- Optionaler Anlaufschutz: Auf Anfrage kann eine Urethan-Deckbeschichtung aufgebracht werden, um Oxidation zu reduzieren und die langfristige Leitfähigkeit zu erhalten.
Downloads
für Metallised conductive fabric and fleece
Verfügbare Modellvariationen
Alle verfügbaren Varianten und ein Vergleich ihrer Spezifikationen
| Property | RGW-WR-260-PCN | RGW-WD-250-NICO | RGW-W-290-PCN | RGW-WPD-300-PCN | RGW-NW-50-PCN | RGW-M-80-PCNR |
|---|---|---|---|---|---|---|
Basic material | 100% polyester (rip-stop) | 100% polyester (woven) | 100% polyester (plane weave) | 100% polyester (woven) | 100% polyester (non-woven fleece) | 100% polyester (mesh) |
Plating | Ni + Cu + Ni | Ni + Cu + Ni-Co | Ni + Cu + Ni | Ni + Cu + Ni | Ni + Cu + Ni | Ni + Cu + Ni-Sn |
Colour | Grey | Bright grey | Grey | Grey | Grey | Black |
Weight | 80 g/m² ±5 | 100 g/m² ±5 | 81 g/m² ±5 | 63 g/m² ±5 | 74 g/m² ±5 | 34 g/m² ±3 |
Thickness | 0.10 mm ±0.01 | 0.11 mm ±0.01 | 0.10 mm ±0.01 | 0.055 mm ±0.01 | 0.19 mm ±0.03 | 0.105 mm ±0.005 |
Standard width | 1170 mm ±5 | 1070 mm ±10 | 1070 mm ±10 | 1070 mm ±10 | 1120 mm ±5 | 1070 mm ±10 |
Density (warp/weft) | 136 / 126 | 142 / 118 | 188 / 92 | 186 / 111 | – | 90 / 86 |
Surface resistance | <0.03 Ω/□ | <0.05 Ω/□ | <0.05 Ω/□ | <0.05 Ω/□ | <0.05 Ω/□ | <0.2 Ω/□ |
Shielding effectiveness | 80–90 dB (100 MHz–18 GHz) | 85 dB (E) / 20 dB (H) | 70 dB @100 MHz; 78 dB @500 MHz | 75–90 dB (100 MHz–18 GHz) | 67 dB @100 MHz; 75 dB @500 MHz | 52 dB @100 MHz; 54 dB @500 MHz |
Breaking strength (warp/weft) | 479 / 391 N | 566 / 432 N | 571 / 392 N | 399 / 313 N | 16 / 8 (kg/5 cm) | 192 / 183 N |
Elongation (warp/weft) | 32% / 30% | 34% / 30% | 3% / 37% | 30% / 40% | 18% / 18% | 31% / 31% |
FAQs
für Metallised conductive fabric and fleece
Jede Variante dieser Produktreihe ist auf unterschiedliche Anforderungen ausgelegt. Standardgewebe auf Nickel-/Kupfer-Basis sind eine gute Wahl für die allgemeine Hochfrequenzabschirmung. Das Ni-Co-beschichtete RGW-WD-250-NICO eignet sich besser, wenn eine verbesserte Dämpfung niederfrequenter Magnetfelder erforderlich ist. RGW-WPD-300-PCN ist dank seines ultradünnen Profils ideal für enge Einbauräume. RGW-NW-50-PCN ist ein weiches Vlies, das sich leicht anpasst und in mehreren Lagen verwenden lässt. RGW-M-80-PCNR ist sinnvoll, wenn eine Sicht durch die Abschirmung erforderlich ist, etwa bei der Displayabschirmung, da es EMI-Leistung mit optischer Transparenz kombiniert. Wenn eine höhere Reißfestigkeit gefragt ist, ist RGW-WR-260-PCN die bevorzugte rip-stop-verstärkte Variante.
Das Gewebe kann für eine einfachere Montage mit selbstklebender Rückseite bestellt werden. Leitfähiger Klebstoff wird eingesetzt, wenn eine elektrische Verbindung mit einer Metalloberfläche erforderlich ist, während nicht leitfähiger Klebstoff geeignet ist, wenn eine elektrische Isolation bevorzugt wird. Varianten ohne Kleberückseite können mit Kontaktklebstoffen, Epoxidharz, Klemmungen, Befestigungselementen oder Klebeband fixiert werden. Da das Material flexibel und leicht zuzuschneiden ist, lässt es sich sauber in Gehäuse einpassen, um Kabel wickeln oder auf unregelmäßigen Oberflächen anbringen.
Diese Gewebe sind hochwirksam gegen hochfrequente elektromagnetische Störungen, dünne leitfähige Textilien sind jedoch gegen niederfrequente Magnetfelder weniger effektiv. Die Ni-Co-beschichtete Variante verbessert die magnetische Abschirmleistung gegenüber Standardausführungen, die Dämpfung bei sehr niedrigen Frequenzen bleibt jedoch begrenzt. Bei starken Magnetfeldern im Netzfrequenzbereich sind in der Regel dickeres Metall oder spezielle Abschirmmaterialien mit hoher Permeabilität erforderlich.
Die RGW-Serie ist für die Abschirmung über ein breites HF-Spektrum ausgelegt, typischerweise von etwa 100 MHz bis 18 GHz, abhängig von der Materialausführung. Innerhalb dieses Bereichs erreichen viele Varianten eine Dämpfung von etwa 70 bis 90 dB. Dadurch eignen sie sich zur Reduzierung von Störungen aus gängigen Kommunikations-, Funk- und Industriefrequenzbändern. Sehr niederfrequente oder magnetische Gleichfelder liegen außerhalb des primären wirksamen Bereichs dieser Art von Abschirmtextil.
Ja. Das Material kann mit Scheren, Klingen oder Stanzwerkzeugen zugeschnitten werden, um kundenspezifische Formen zu erzeugen. Die gewebten Varianten sind mit stabilen Webstrukturen ausgelegt, darunter bei einigen Ausführungen eine rip-stop-Konstruktion, um Ausfransen zu minimieren. Auch das Vlies lässt sich leicht zuschneiden und franst nicht auf die gleiche Weise aus wie gewebte Textilien. Für präzise Wiederholteile sind außerdem kundenspezifische vorgeschnittene oder gestanzte Formate erhältlich.
Die Metallbeschichtung ist so ausgelegt, dass sie gut mit der Faserstruktur verbunden ist und sich bei normaler Handhabung oder Biegung nicht leicht ablöst. Nickel im Beschichtungssystem trägt zum Korrosionsschutz bei, während die Leitfähigkeit in typischen Innenraumbedingungen stabil bleibt. Unter anspruchsvolleren Bedingungen kann es im Laufe der Zeit zu einem gewissen Anlaufen kommen, jedoch ist optional eine Urethan-Beschichtung mit Anlaufschutz erhältlich, die zusätzlichen Schutz vor Oxidation bietet.
Für die bestmögliche Abschirmleistung sollte das leitfähige Gewebe elektrisch mit der gemeinsamen Masse des Gehäuses oder Geräts verbunden werden. Dies erfolgt in der Regel, indem das Gewebe über eine geerdete Metalloberfläche gelegt oder daran festgeklemmt, unter einer Erdungsschraube positioniert oder mit leitfähigem Klebstoff direkt mit einem Metallchassis verbunden wird. Bei Bedarf können auch leitfähige Klebebänder oder Brücken aus Metallfolie verwendet werden. Entscheidend ist, einen zuverlässigen Metall-zu-Metall-Kontakt zwischen dem metallisierten Gewebe und der Erdungsstruktur herzustellen.
Die Standardmaterialien der RGW-Serie sind nicht ausdrücklich als flammhemmend beschrieben, und in den bereitgestellten Produktinformationen wird keine UL94-Klassifizierung angegeben. Da das Basismaterial Polyester ist, kann es bei ausreichender Hitzeeinwirkung oder offener Flamme schmelzen oder brennen. Anwendungen mit strengen Anforderungen an die Flammwidrigkeit benötigen möglicherweise eine zusätzliche Brandschutzbarriere oder eine spezialisierte kundenspezifische Lösung.
