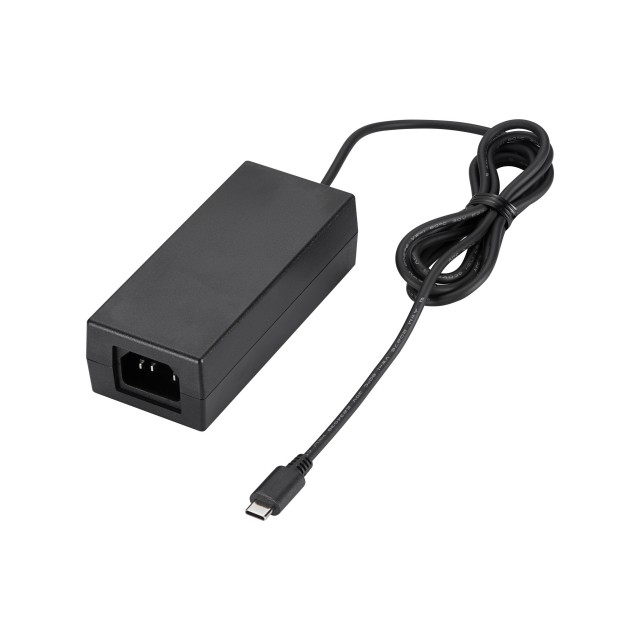

FSP065M-DUA – alimentation de bureau médicale 64W 90-264 VAC
- Technologie
- Alimentations pour ordinateurs de bureau
- Partner
- FSP Protek
L’alimentation USB PD médicale FSP065M-DUA est un adaptateur AC/DC externe de 65 W destiné aux équipements médicaux utilisant une interface d’alimentation USB Type-C. Elle accepte une entrée de 90 à 264 VAC et utilise une embase IEC 320/C14, ce qui permet de sélectionner séparément le cordon secteur adapté au marché de destination. Cinq profils USB Power Delivery fournissent 5 V, 9 V, 12 V, 15 V ou 20 V, avec une sortie maximale de 3,25 A à 20 V. Sa conception de classe I intègre une terre de protection et assure une isolation 2 MOPP entre l’entrée et la sortie. Des courants de contact et de fuite à la terre maîtrisés facilitent l’intégration dans des équipements soumis aux exigences de sécurité électrique médicale. Son rendement DOE niveau VI, sa consommation à vide pouvant atteindre 0,21 W et ses émissions EN 55011 classe B répondent aux exigences en matière d’énergie et de CEM. Cette unité est destinée aux ingénieurs qui développent des équipements médicaux nécessitant une alimentation USB-C PD externe et multivoltage.
Le FSP065M-DUA est une alimentation externe de bureau de qualité médicale, conçue pour les équipements utilisant une entrée USB Type-C Power Delivery. Il associe une plage d’entrée universelle de 90 à 264 VAC à une embase IEC 320/C14, ce qui le rend adapté à un déploiement international avec un cordon secteur spécifique à chaque région.
Avec cinq profils de sortie USB PD de 5 V à 20 V et une puissance de sortie maximale allant jusqu’à 65 W, il prend en charge un large éventail d’architectures d’alimentation pour dispositifs médicaux. Sa construction de classe I, son isolation 2 MOPP entre l’entrée et la sortie, ses courants de fuite maîtrisés et ses caractéristiques de conformité liées à la norme IEC 60601-1 le rendent adapté à l’intégration dans des conceptions d’équipements médicaux professionnels.
Caractéristiques de la gamme
Un aperçu général de ce que cette gamme offre
- Sortie USB Type-C Power Delivery 65 W – Fournit une interface d’alimentation unique pour les équipements compatibles fonctionnant de 5 V à 20 V.
- Cinq profils de tension sélectionnables – Prend en charge les architectures d’alimentation 5 V, 9 V, 12 V, 15 V et 20 V.
- Plage d’entrée 90–264 VAC – Permet un fonctionnement sur les tensions secteur régionales courantes.
- Entrée IEC 320/C14 – Permet l’utilisation d’un câble secteur amovible adapté à la région.
- Conformité à la norme de sécurité médicale IEC 60601-1 – Facilite l’intégration dans les conceptions d’équipements électromédicaux.
- Construction de classe I avec terre de protection – Fournit une architecture d’alimentation externe avec mise à la terre.
- Tension de tenue entrée-sortie de 4 000 VAC – Assure une isolation 2 MOPP sur la barrière primaire-secondaire.
- Courant de contact jusqu’à 100 µA – Aide à maîtriser le courant de fuite accessible dans les conditions d’essai spécifiées.
- Rendement DOE niveau VI – Répond aux exigences d’efficacité énergétique des alimentations externes.
- Consommation à vide jusqu’à 0,21 W – Limite la consommation en veille lorsqu’aucune charge n’est connectée en sortie.
- Émissions conduites et rayonnées EN 55011 classe B – Facilite la prise en compte de la CEM pour les équipements médicaux.
- Protections OVP, OCP, contre les courts-circuits et OTP – Assure des réponses définies aux défauts électriques et thermiques courants.
- Altitude de fonctionnement de 5 000 m – Permet le déploiement en altitude dans les limites environnementales indiquées.
- Câble USB Type-C fixe de 1,5 m – Fournit une sortie CC prête à raccorder, sans câble de sortie séparé.
Téléchargements
pour FSP065M-DUA - alimentation de bureau médicale 64W 90-264 VAC
Qu’est-ce qu’il y a dans cette gamme ?
Toutes les variantes de la gamme et une comparaison de ce qu’elles offrent
| Spécifications | FSP065M-DUA |
|---|---|
Type de produit | Alimentation de bureau USB PD médicale |
Puissance de sortie continue maximale | 65 W à une température de fonctionnement de 40 °C |
Entrée CA | IEC 320/C14 |
Tension d’entrée | 90–264 VAC |
Fréquence d’entrée | 47–63 Hz |
Courant d’entrée | ≤1,8 A RMS à 100 VAC ; ≤1,0 A RMS à 240 VAC |
Protection d’entrée | Fusibles internes T3.15AH/250V montés sur la phase et le neutre |
Construction | Classe I avec terre de protection |
Connecteur de sortie | USB Type-C |
Profils de tension de sortie | 5V / 9V / 12V / 15V / 20V |
Courant de sortie minimal | 0A |
Courant de sortie maximal | 3A / 3A / 3A / 3A / 3,25A |
Puissance maximale par profil | 15W à 5V ; 27W à 9V ; 36W à 12V ; 45W à 15V ; 65W à 20V |
Tolérance de la tension de sortie | ±5% |
Ondulation et bruit | ≤250mV à 5V, 9V et 12V ; ≤300mV à 15V et 20V |
Rendement actif moyen à 115 VAC | 85,72% à 5V/2A ; 84,84% à 5V/3A ; 88,55% à 9V ; 89,60% à 12V ; 90,39% à 15V ; 90,27% à 20V |
Rendement actif moyen à 230 VAC | 82,31% à 5V/2A ; 81,81% à 5V/3A ; 86,95% à 9V ; 88,62% à 12V ; 90,05% à 15V ; 91,13% à 20V |
Niveau d’efficacité énergétique | DOE Level VI |
Consommation à vide | ≤0,21W |
Temps de maintien | ≥6ms à 100 VAC/60Hz ou 230 VAC/50Hz |
Régulation de ligne | ±1% maximum à pleine charge |
Courant de contact | ≤100µA à 264 VAC, 63Hz |
Courant de fuite à la terre | ≤150µA à 264 VAC, 63Hz |
Tension de tenue entre l’entrée et la sortie | 4 000 VAC, 2 MOPP |
Tension de tenue entre l’entrée et la terre | 1 500 VAC, 1 MOPP |
Tension de tenue entre la sortie et la terre | 500 VAC |
Protection contre les surtensions | Verrouillage après déclenchement |
Protection contre les surintensités et les courts-circuits | Rétablissement automatique |
Protection contre les surchauffes | Verrouillage après déclenchement |
Émissions conduites et rayonnées | EN 55011 Classe B |
Immunité aux décharges électrostatiques | ±15 kV dans l’air ; ±8 kV au contact |
Immunité rayonnée | 3V/m |
Immunité aux transitoires rapides en salves | ±2 kV |
Immunité aux surtensions | ±1 kV en mode différentiel ; ±2 kV en mode commun |
Immunité conduite | 3Vrms |
Immunité aux champs magnétiques | 30A/m |
Température de fonctionnement | 0°C à +40°C |
Température de fonctionnement | −20°C à +85°C |
Humidité de fonctionnement | 5 % à 95 % HR, sans condensation |
Humidité de stockage | 5 % à 95 % HR, sans condensation |
Altitude maximale de fonctionnement | 5 000 m |
MTBF | 358 302 heures à pleine charge et à une température ambiante de 25°C, calculées conformément à la norme SR332 |
Dimensions du boîtier | 114 ±0,3 × 50 ±0,3 × 34 ±0,3 mm |
Longueur du câble de sortie | 1 500 ±20 mm |
Poids approximatif | 194,5 g |
Couleur du boîtier | Noir |
Conducteurs du câble de sortie | VBUS et GND : 20AWG ; CC : 26AWG |
Principales normes de sécurité | IEC 60601-1 et IEC 62368-1 |
Norme CEM médicale | IEC 60601-1-2 |
FAQs
pour FSP065M-DUA – alimentation de bureau médicale 64W 90-264 VAC
La puissance de sortie maximale nominale est de 65 W lorsque le profil USB PD 20 V fonctionne jusqu’à 3,25 A. Le produit est donc une alimentation de 65 W et non un modèle 64 W.
Non. La puissance maximale disponible dépend du profil USB PD négocié : 15 W à 5 V, 27 W à 9 V, 36 W à 12 V, 45 W à 15 V et 65 W à 20 V.
Il fonctionne sur une entrée de 90–264 VAC à 47–63 Hz. Le courant d’entrée est spécifié à un maximum de 1,8 A RMS à 100 VAC et de 1,0 A RMS à 240 VAC.
Le FSP065M-DUA utilise une embase d’alimentation IEC 320/C14. Un câble secteur tripolaire approprié, avec la fiche régionale requise, doit être sélectionné séparément.
La barrière d’isolement entrée-sortie est donnée pour 4 000 VAC et 2 MOPP. L’isolement entrée-terre est de 1 500 VAC à 1 MOPP, tandis que la tenue diélectrique sortie-terre est de 500 VAC.
En cas de surtension ou de surtempérature, l’alimentation passe en arrêt verrouillé. En cas de surintensité ou de court-circuit, elle assure une reprise automatique après disparition du défaut.
Le courant de contact est limité à 100 µA et le courant de fuite à la terre à 150 µA, tous deux mesurés à 264 VAC et 63 Hz. Ces valeurs doivent être prises en compte dans l’évaluation complète des courants de fuite de l’équipement.
La plage de fonctionnement est de 0 °C à +40 °C avec une humidité relative de 5 % à 95 %, sans condensation. La plage de stockage est de −20 °C à +85 °C, et le fonctionnement est spécifié jusqu’à une altitude de 5 000 m.
Le boîtier de l’adaptateur mesure environ 114 × 50 × 34 mm et pèse environ 194,5 g. Il est équipé d’un câble de sortie USB Type-C fixe d’environ 1,5 m.
Non. Les homologations de l’alimentation peuvent contribuer au processus de certification de l’équipement, mais le dispositif médical final doit toujours être évalué au regard des normes et exigences applicables au système complet et à son usage prévu.
