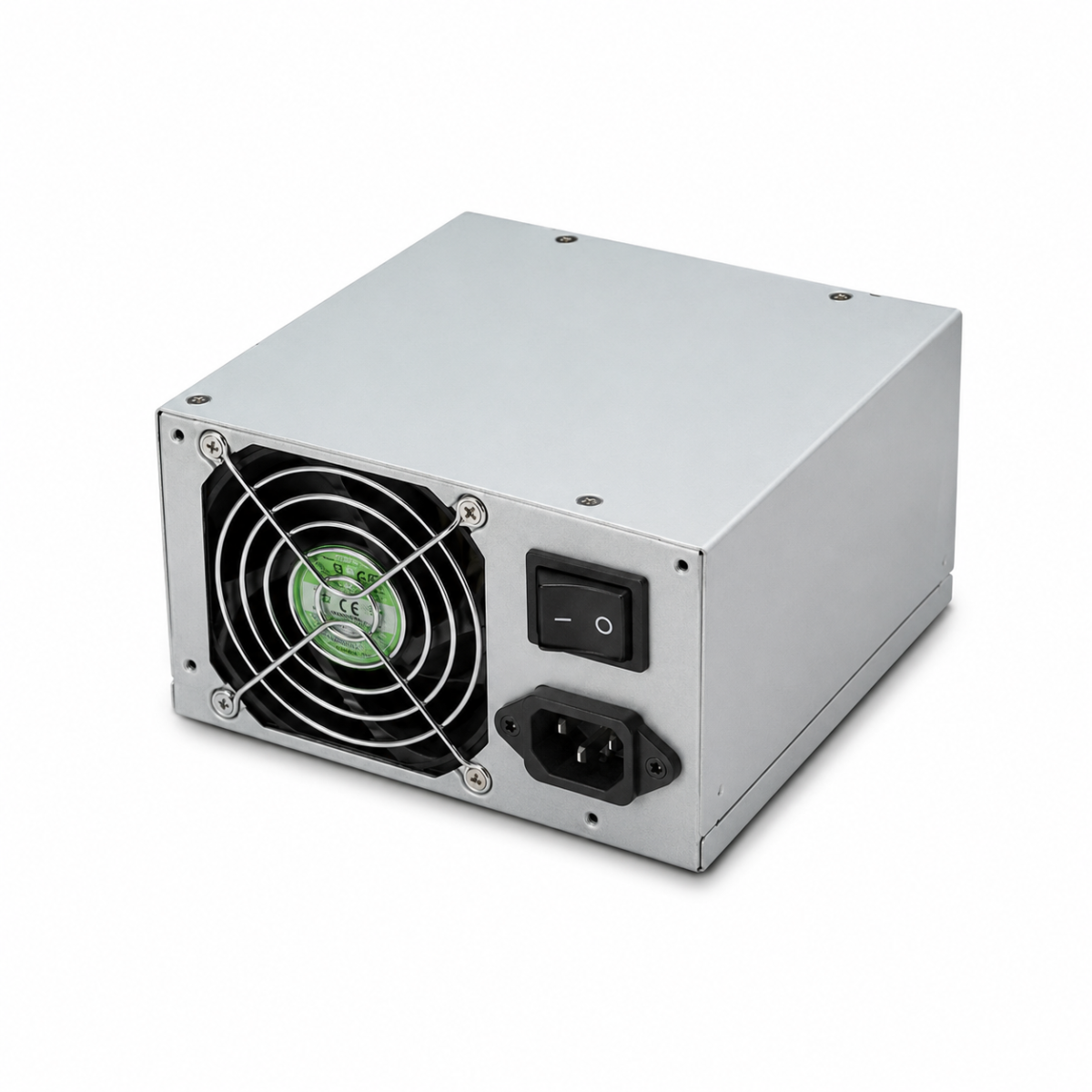

FSP400M-70PD – alimentation de bureau médicale ATX AC/DC 400W
- Technologie
- Alimentations pour ordinateurs de bureau
- Partner
- FSP Protek
La FSP400M-70PD est une alimentation médicale AC/DC de 400 W au format standard PS2/ATX de 140 × 150 × 86 mm. Elle est conçue pour les équipements électromédicaux et les systèmes basés sur x86 nécessitant des rails de tension ATX conventionnels et des interfaces par câbles standard. L’unité accepte une entrée de 90 à 264 VAC à 47–63 Hz et intègre une correction active du facteur de puissance avec un facteur de puissance minimum de 0,9. Les certifications IEC 60601-1 et IEC 62368-1, l’isolation de classe BF et l’isolation entrée-sortie 2 MOPP spécifiée facilitent l’intégration dans les équipements à sécurité contrôlée. Des rails +12 V séparés, une sortie +3,3 V dérivée DC/DC et de faibles exigences de charge minimale assurent la compatibilité avec les plateformes PC d’entrée de gamme. Le fonctionnement à pleine charge est spécifié de 0 °C à +50 °C, avec ensuite un déclassement linéaire jusqu’à 50 % de charge à +70 °C. L’alimentation est également homologuée pour une installation à des altitudes allant jusqu’à 5 000 mètres.
La FSP400M-70PD est une alimentation AC/DC médicale de 400 W intégrée dans un boîtier standard PS2 / ATX, conçue pour les systèmes nécessitant des rails ATX conventionnels et un jeu de connecteurs standard. Elle associe une large plage d’entrée de 90 à 264 VAC, un PFC actif, une isolation de classe BF et une isolation 2 MOPP spécifiée afin de faciliter son intégration dans les équipements électromédicaux.
Avec ses certifications IEC 60601-1 et IEC 62368-1, ses rails +12 V séparés, son rail +3,3 V dérivé DC/DC et son fonctionnement jusqu’à 5 000 mètres d’altitude, elle convient aux plateformes médicales basées sur x86 ainsi qu’à d’autres équipements à sécurité contrôlée nécessitant une alimentation médicale au format ATX.
Caractéristiques de la gamme
Un aperçu général de ce que cette gamme offre
- Puissance de sortie continue de 400 W – Fournit une alimentation multi-rails pour les systèmes informatiques médicaux basés sur l’ATX.
- Format standard PS2 / ATX – S’intègre aux équipements conçus pour l’encombrement classique d’une alimentation ATX de 140 × 150 × 86 mm.
- Plage d’entrée de 90 à 264 VAC – Permet un fonctionnement sur une large plage de tensions secteur.
- PFC actif – Garantit un facteur de puissance minimum spécifié de 0,9.
- Certifications médicales et ICT – La conformité aux normes IEC 60601-1 et IEC 62368-1 facilite l’intégration dans les équipements réglementés.
- Isolation de classe BF et isolation 2 MOPP – Spécifie une tenue diélectrique entrée-sortie de 4 000 VAC pour la conception de systèmes médicaux.
- Rendement 80 PLUS Gold – Certifié avec des points de rendement de 87 %, 90 % et 87 %.
- Rail +3,3 V dérivé DC/DC – Assure une sortie stable malgré les variations de charge du système.
- Performance d’émissions de classe B – Les spécifications EN 55011 et EN 55022 classe B répondent aux exigences des conceptions sensibles à la CEM.
- Fonctions de protection complètes – Une protection contre les surtensions, les surintensités et les courts-circuits est prévue sur les principaux rails de sortie.
- Fonctionnement en altitude – Conçue pour fonctionner jusqu’à 5 000 mètres.
- Jeu complet de câbles ATX – Comprend des connecteurs pour carte mère, CPU, PCIe, SATA, PATA et lecteur de disquette.
Téléchargements
pour FSP400M-70PD - alimentation de bureau médicale ATX AC/DC 400W
Qu’est-ce qu’il y a dans cette gamme ?
Toutes les variantes de la gamme et une comparaison de ce qu’elles offrent
| Spécification | Valeur |
|---|---|
Type de produit | Alimentation ATX AC/DC médicale |
Puissance de sortie continue maximale | 400W |
Format | PS2 / ATX standard |
Dimensions | 140 × 150 × 86mm |
Poids | 1.817kg |
Tension d’entrée | 90–264VAC |
Fréquence d’entrée | 47–63Hz |
Courant d’entrée à 115VAC, 60Hz | 6A RMS |
Courant d’entrée à 230VAC, 50Hz | 3A RMS |
Facteur de puissance | 0.9 minimum |
Correction du facteur de puissance | PFC active |
Profil de rendement | 80 PLUS Gold ; 87 %, 90 %, 87 % |
Tension d’isolement entrée-sortie | 4 000 VCA, 2 MOPP |
Température de fonctionnement | 0 °C à +50 °C |
Déclassement | 100 % de charge à +50 °C, réduction linéaire jusqu’à 50 % de charge à +70 °C |
Altitude maximale de fonctionnement | 5 000 mètres |
MTBF | 100 000 heures à pleine charge et à une température ambiante de 25 °C, calculées selon la norme MIL-HDBK-217 |
| Sortie | Charge minimale | Charge maximale | Régulation de charge | Ondulation et bruit | Remarques |
|---|---|---|---|---|---|
+3.3V | 0.1A | 21A | ±5 % | 50mV P-P | Sortie dérivée DC/DC |
+5V | 0.1A | 18A | ±5% | 50mV P-P | — |
+12V1 | 0.2A | 18A | ±5% | 120mV P-P | — |
+12V2 | 0.05A | 18A | ±5% | 120mV P-P | — |
+12V3 | — | — | ±5% | 120mV P-P | Non utilisé par ce modèle |
-5V | 0A | 0.2A | ±10 % | 100 mV crête à crête | Disponible sur demande ; non intégré au modèle standard |
-12V | 0A | 0,5A | ±10 % | 120 mV crête à crête | — |
+5V de veille | 0A | 3A | ±5 % | 50 mV crête à crête | Protection à récupération automatique |
Sortie combinée +3,3V et +5V | — | 120W | — | — | Puissance combinée maximale |
Sortie combinée +12V | — | 29A | — | — | Courant combiné maximal |
Puissance totale de sortie | — | 400 W | — | — | Puissance de sortie continue maximale |
| Protection | Sorties surveillées | Réponse |
|---|---|---|
Protection contre les surtensions | +3.3V, +5V et +12V | Arrêt par verrouillage |
Protection contre les surintensités et les courts-circuits | +3.3V, +5V et +12V | Arrêt par verrouillage |
Protection contre les surintensités et les courts-circuits | -12V et -5V en option | Récupération automatique |
Protection contre les surintensités et les courts-circuits | +5V veille | Récupération automatique |
| Norme ou essai | Performance |
|---|---|
IEC 60601-1-2 | Performances CEM médicales |
EN 55011 / EN 55022 | Émissions conduites et rayonnées de classe B |
EN 61000-3-2 | Émissions de courant harmonique de classe A |
EN 61000-3-3 | Fluctuations de tension et papillotement |
EN 61000-4-2 | Décharge dans l’air de ±15 kV et décharge par contact de ±8 kV |
EN 61000-4-3 | Immunité rayonnée de 9 à 28 V/m |
EN 61000-4-4 | Transitoires électriques rapides en salves de ±2 kV |
EN 61000-4-5 | Surtension de ±1 kV en mode différentiel et de ±2 kV en mode commun |
EN 61000-4-6 | Immunité conduite de 10 Vrms |
EN 61000-4-8 | Immunité aux champs magnétiques de 30 A/m |
EN 61000-4-11 | Réduction de 30 % pendant 500 ms, de 60 % pendant 100 ms et de plus de 95 % pendant 10 ms |
| Référence | Connecteur de sortie | Longueur de câble | Quantité | Connecteur ou équivalent |
|---|---|---|---|---|
P1 | Carte mère, 24 broches | 500 mm | 1 | Molex 39-01-2240 |
P2 | CPU, 8 broches | 500 mm | 2 | Molex 39-01-2080 |
P3 | PCIe, 6+2 broches | 500 mm | 1 | WST P8-I42002K21B-B |
PD, PE, PF, PG | SATA | 500 + 150 mm | 2 + 2 | Molex SD-67926-0011 and SD-67582-0011 |
PA, PB, PC | PATA et floppy | 500 + 150 + 150 mm | 1 + 1 + 1 | AMP 1-480424-0 and AMP 171822-4 |
FAQs
pour FSP400M-70PD – alimentation de bureau médicale ATX AC/DC 400W
Oui. L’unité est spécifiée pour fonctionner à pleine charge de 0°C à +50°C. Au-dessus de +50°C, la charge disponible doit être réduite linéairement jusqu’à atteindre 50% à +70°C.
La plage de fonctionnement spécifiée est de 90 à 264VAC à 47–63Hz. Le courant d’entrée est donné pour 6A RMS avec une alimentation 115VAC, 60Hz et 3A RMS avec une alimentation 230VAC, 50Hz.
Les rails +12V1 et +12V2 sont chacun donnés pour jusqu’à 18A. Leur sortie maximale combinée est limitée à 29A ; les valeurs nominales des deux rails ne peuvent donc pas être additionnées sans tenir compte de cette limite combinée.
Le rail +3,3V est donné pour jusqu’à 21A et le rail +5V pour jusqu’à 18A. La puissance combinée de ces deux rails ne doit pas dépasser 120W.
L’isolation entrée-sortie est spécifiée à 4 000VAC et 2 MOPP. Le courant de fuite à la terre est limité à 250μA maximum, tandis que le courant de fuite au contact est limité à 100μA maximum à 264VAC et 63Hz.
Les conditions de surtension, de surintensité et de court-circuit sur les rails +3,3V, +5V et +12V provoquent une mise en arrêt verrouillé. Les sorties -12V, -5V en option et +5V de veille utilisent une récupération automatique en cas de surintensité et de court-circuit.
Le jeu de câbles comprend un connecteur carte mère 24 broches, deux connecteurs CPU 8 broches, un connecteur PCIe 6+2 broches, quatre connexions SATA réparties sur deux faisceaux de câbles, ainsi que des connexions PATA et floppy.
Le fonctionnement est spécifié jusqu’à une altitude de 5 000 mètres. La gestion thermique au niveau système, la coordination de l’isolation et l’évaluation réglementaire doivent néanmoins toujours tenir compte de la conception complète de l’équipement et de son environnement d’installation.
L’unité est conforme aux limites d’émissions conduites et rayonnées de classe B selon EN 55011 et EN 55022. Elle indique également les performances CEM médicales selon l’IEC 60601-1-2, notamment pour les essais ESD, surtension, transitoires rapides en salves, immunité rayonnée, immunité conduite, immunité aux champs magnétiques et creux de tension.
Non. Le rail -5V est disponible sur demande et n’est pas inclus dans la configuration standard. Lorsqu’il est requis, il peut fournir jusqu’à 0,2A.
