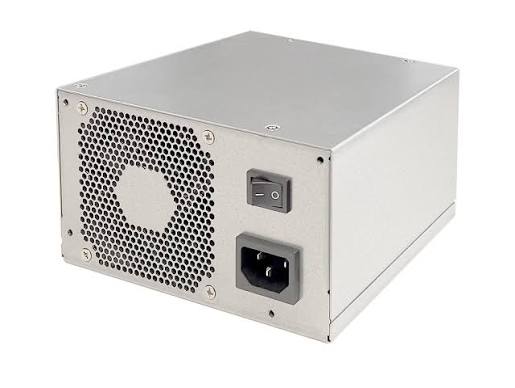

FSP500-80MPD – alimentations ATX médicales 500W
- Technologie
- Alimentations pour ordinateurs de bureau
- Partner
- FSP Protek
L’alimentation ATX médicale FSP500-80MPD fournit jusqu’à 500 W de puissance de sortie continue à partir d’une entrée de 90 à 264 VAC. Son boîtier de 140 × 150 × 86 mm respecte le format ATX standard, ce qui la rend adaptée aux ordinateurs médicaux et autres équipements de santé basés sur une architecture PC classique. Son architecture de sortie comprend des sorties +3.3V, +5V, trois rails +12V, -12V et +5V standby, avec un rail -5V disponible en option sur demande. Un convertisseur DC/DC est intégré sur le rail +3.3V afin d’assurer la régulation de charge. L’isolation électrique comprend une isolation entrée-sortie de 4 000 VAC, correspondant à 2 MOPP, ainsi qu’une isolation de classe BF. L’unité est conçue pour fonctionner de 0 °C à +50 °C à pleine puissance, avec un déclassement linéaire au-delà de +50 °C. Son faisceau de câbles comprend des connexions pour carte mère, CPU, PCIe, SATA, PATA et lecteur de disquette afin de faciliter l’intégration dans des systèmes ATX complets.
Le FSP500-80MPD est une alimentation à découpage AC/DC de 500 W conçue pour les équipements médicaux et de santé utilisant un format mécanique ATX standard. Elle prend en charge une entrée universelle de 90 à 264 VAC, fournit plusieurs rails de sortie ATX régulés et associe un rendement 80 PLUS Gold, une isolation de classe BF et une isolation entrée-sortie 2 MOPP pour les projets d’intégration médicale les plus exigeants.
Son boîtier standard de 140 × 150 × 86 mm et le faisceau de câbles de type ATX fourni facilitent son intégration dans les ordinateurs médicaux, les plateformes de diagnostic et d’autres systèmes embarqués basés sur une architecture PC classique.
Caractéristiques de la gamme
Un aperçu général de ce que cette gamme offre
- Puissance de sortie continue de 500 W : Convient aux systèmes informatiques médicaux ATX à sorties multiples.
- Entrée universelle 90–264 VAC : Permet une utilisation sur les réseaux électriques internationaux courants.
- Format ATX standard 140 × 150 × 86 mm : Facilite l’intégration dans des boîtiers d’équipement compatibles.
- Rendement 80 PLUS Gold : Certifié à 87 %, 90 % et 87 % pour réduire les pertes d’énergie et la production de chaleur.
- Conception conforme aux normes IEC 60601-1 et IEC 60950-1 : Facilite l’intégration dans des équipements médicaux et des plateformes informatiques.
- Isolation de classe BF : Conçue pour les applications médicales nécessitant un niveau d’isolation adapté.
- Tension de tenue entrée-sortie de 4 000 VAC : Assure une isolation 2 MOPP entre l’entrée secteur et les sorties CC.
- Courant de fuite à la terre maximal de 250 µA : Répond aux objectifs de conception avec courant de fuite maîtrisé.
- Trois rails +12 V avec une capacité combinée de 38 A : Adaptés aux processeurs, cartes d’extension et charges périphériques.
- Fonctions de protection complètes : Inclut les protections contre les surtensions, les surintensités et les courts-circuits.
- Fonctionnement jusqu’à 5 000 mètres d’altitude : Convient aux environnements d’installation en altitude.
- Connecteurs ATX pour carte mère, CPU, PCIe et périphériques : Réduit le besoin d’adaptateurs de câbles supplémentaires.
Téléchargements
pour FSP500-80MPD - alimentations ATX médicales 500W
Qu’est-ce qu’il y a dans cette gamme ?
Toutes les variantes de la gamme et une comparaison de ce qu’elles offrent
| Specification | Value |
|---|---|
Power conversion | AC/DC switching power supply |
Continuous output power | 500W |
Form factor | Standard ATX |
Dimensions | 140 × 150 × 86 mm |
Weight | 1.817 kg |
Input voltage | 90–264 VAC |
Input frequency | 47–63 Hz |
Input current | 8A RMS at 115 VAC, 60 Hz; 4A RMS at 230 VAC, 50 Hz |
Earth leakage current | 250 µA maximum at 264 VAC, 63 Hz |
Power factor | 0.9 minimum |
Efficiency | 80 PLUS Gold; 87%, 90%, 87% |
Hold-up time | 12 ms minimum at 115 VAC; 17 ms minimum at 230 VAC |
Line regulation | ±1% maximum at full load |
Inrush current | 50A at 115 VAC; 100A at 230 VAC, measured at 25°C cold start |
Calculated MTBF | 100,000 hours at full load and 25°C ambient, calculated using MIL-HDBK-217 |
Platform requirement | Intel Haswell |
Maximum operating altitude | 5,000 metres |
| Output | Minimum Load | Maximum Load | Load Regulation | Ripple and Noise |
|---|---|---|---|---|
+3.3V | 0.1A | 24A | ±5% | 50 mV peak-to-peak |
+5V | 0.1A | 20A | ±5% | 50 mV peak-to-peak |
+12V1 | 0.2A | 16A | ±5% | 120 mV peak-to-peak |
+12V2 | 0A | 16A | ±5% | 120 mV peak-to-peak |
+12V3 | 0.1A | 16A | ±5% | 120 mV peak-to-peak |
-5V, optional | 0A | 0.2A | ±10% | 100 mV peak-to-peak |
-12V | 0A | 0.5A | ±10% | 120 mV peak-to-peak |
+5Vsb | 0A | 3A | ±5% | 50 mV peak-to-peak |
Combined +3.3V and +5V output | — | 130W maximum | — | — |
Combined +12V output | — | 38A maximum | — | — |
Total output | — | 500W | — | — |
La sortie -5V n’est pas incluse dans la configuration standard et est disponible sur demande. Les valeurs d’ondulation et de bruit s’appliquent lorsqu’elles sont mesurées au moyen d’un filtre passe-bas monopolaire de 20 MHz, avec un condensateur céramique de 0.1 µF et un condensateur électrolytique de 10 µF raccordés au connecteur de sortie.
| Protection Function | Behaviour |
|---|---|
Overvoltage protection on +3.3V, +5V and +12V | Latching shutdown |
Overcurrent and short-circuit protection on +3.3V, +5V and +12V | Latching shutdown |
Short-circuit protection on -12V and optional -5V | Automatic recovery |
Short-circuit protection on +5Vsb | Automatic recovery |
| Environmental Specification | Rating |
|---|---|
Operating temperature | 0°C to +50°C |
Storage temperature | -20°C to +80°C |
Relative humidity | 10% to 95%, non-condensing |
Output derating | Linear derating from 100% at +50°C to 50% at +70°C |
| Insulation and Safety Specification | Rating |
|---|---|
Design standards | IEC 60601-1 and IEC 60950-1 |
Insulation classification | BF Class |
Input-to-output withstand voltage | 4000 VAC, 2 MOPP |
Input-to-ground withstand voltage | 1500 VAC, 1 MOPP |
Output-to-ground withstand voltage | 1500 VAC |
Approval markings | cURus Recognised Component, file E211696; EN 60601-1 and IEC 60601-1 certification marking; CE |
| EMC Standard or Test | Performance |
|---|---|
IEC 60601-1-2 | Medical EMC performance framework |
EN 55011 / EN 55022 | Class B conducted and Class B radiated emissions |
FCC / VCCI | Class B conducted and Class B radiated emissions |
EN 61000-3-2 | Harmonic distortion, Class D |
EN 61000-3-3 | Line flicker |
EN 61000-4-2 | ESD: ±8 kV air and ±6 kV contact |
EN 61000-4-3 | Radiated immunity: 10 V/m |
EN 61000-4-4 | Fast transient and burst: ±2 kV |
EN 61000-4-5 | Surge: ±1 kV differential and ±2 kV common mode |
EN 61000-4-6 | Conducted immunity: 10 Vrms |
EN 61000-4-8 | Magnetic-field immunity: 30 A/m |
EN 61000-4-11 | 30% reduction for 500 ms; 60% reduction for 100 ms; more than 95% reduction for 10 ms |
| Signal Parameter | Timing |
|---|---|
T1 rise time | Less than 20 ms |
T2 power-good delay time | 100–500 ms |
T3 power-fail delay time | More than 1 ms |
| Reference | Connector | Cable Length | Quantity | Equivalent Connector |
|---|---|---|---|---|
P1 | 24-pin motherboard | 500 mm | 1 | MOLEX 39-01-2240 |
P2 | 8-pin CPU | 500 mm | 2 | MOLEX 39-01-2080 |
P3 | 6+2-pin PCIe | 500 mm | 1 | WST P8-I42002K21B-B |
PD, PE, PF, PG | SATA | 500 + 150 mm | 2 + 2 | MOLEX SD-67926-0011 and SD-67582-0011 |
PA, PB, PC | PATA and floppy | 500 + 150 + 150 mm | 1 + 1 + 1 | AMP 1-480424-0 and AMP 171822-4 |
FAQs
pour FSP500-80MPD – alimentations ATX médicales 500W
L’alimentation est conçue pour fournir 500W en continu. Les rails +12V combinés peuvent délivrer jusqu’à 38A, tandis que les sorties +3.3V et +5V combinées sont limitées à 130W.
Elle accepte une entrée 90–264 VAC à 47–63 Hz. Le courant d’entrée nominal est de 8A RMS à 115 VAC et de 4A RMS à 230 VAC.
La conception intègre une isolation BF Class et une tenue diélectrique de 4000 VAC entre l’entrée et la sortie correspondant à 2 MOPP. Elle assure également une isolation de 1500 VAC entre l’entrée et la terre correspondant à 1 MOPP. La conformité du dispositif médical final doit néanmoins être évaluée au niveau du système.
Le courant de fuite à la terre est spécifié à 250 µA maximum en fonctionnement sous 264 VAC à 63 Hz. Les ingénieurs doivent prendre en compte cette valeur avec tous les autres chemins de fuite présents dans l’équipement final.
La plage de fonctionnement nominale à pleine charge s’étend de 0°C à +50°C. Au-dessus de +50°C, la puissance disponible doit être réduite linéairement, jusqu’à atteindre 50 % de la puissance nominale à +70°C.
L’ensemble de câbles comprend un connecteur carte mère 24 broches, deux connecteurs CPU 8 broches, un connecteur PCIe 6+2 broches, quatre connexions SATA, deux connexions PATA et une connexion floppy.
Non. Le rail -5V est une configuration optionnelle disponible sur demande, avec une valeur nominale maximale de 0.2A.
Les défauts de surtension, de surintensité et de court-circuit affectant les rails +3.3V, +5V et +12V entraînent un arrêt verrouillé. Les courts-circuits sur le -12V, le -5V en option et le +5V standby font l’objet d’une reprise automatique.
Le temps de montée en sortie est inférieur à 20 ms, tandis que le délai power-good est compris entre 100 et 500 ms. Le délai power-fail spécifié est supérieur à 1 ms.
La conception est prévue pour fonctionner à des altitudes allant jusqu’à 5 000 mètres. Il convient néanmoins de vérifier, pour l’installation prévue, les contraintes thermiques, les performances de refroidissement et les exigences d’isolation au niveau de l’équipement.
