De FSP065M-DUA medische USB PD voeding is een externe 65W AC/DC-adapter voor medische apparatuur met een USB Type-C-voedingsinterface. Hij ondersteunt een ingang van 90–264 VAC en heeft een IEC 320/C14-ingang, zodat de netkabel afzonderlijk kan worden gekozen voor de doelmarkt. Vijf USB Power Delivery-profielen leveren 5V, 9V, 12V, 15V of 20V, met een maximale uitgang van 3,25A bij 20V. Het Klasse I-ontwerp omvat beschermingsaarde en biedt 2 MOPP-isolatie tussen ingang en uitgang. Gecontroleerde aanraakstroom en aardlekstroom ondersteunen integratie in apparatuur die moet voldoen aan medische elektrische veiligheidseisen. De DOE Level VI-efficiëntie, het nullastverbruik tot 0,21W en de EN 55011 Klasse B-emissies ondersteunen de energie- en EMC-eisen. Deze eenheid is bedoeld voor engineers die medische apparatuur ontwikkelen waarvoor een externe USB-C PD-voeding met meerdere spanningen nodig is.

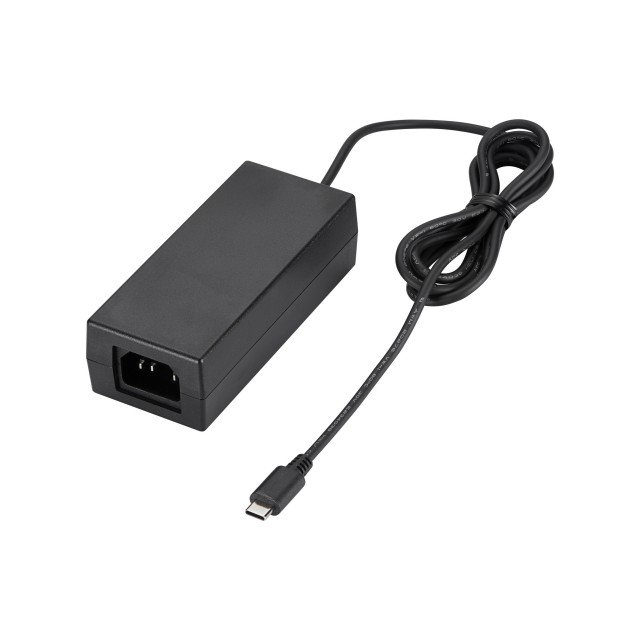

De FSP065M-DUA is een externe desktop voeding van medische kwaliteit, ontworpen voor apparatuur met een USB Type-C Power Delivery-ingang. De voeding combineert een universeel ingangsbereik van 90–264 VAC met een IEC 320/C14-ingang, waardoor hij geschikt is voor internationale inzet met een regiospecifieke netkabel.
Met vijf USB PD-uitgangsprofielen van 5V tot 20V en een maximaal uitgangsvermogen tot 65W ondersteunt hij een breed scala aan voedingsarchitecturen voor medische apparatuur. De Klasse I-constructie, 2 MOPP-isolatie tussen ingang en uitgang, gecontroleerde lekstromen en nalevingskenmerken conform IEC 60601-1 maken hem geschikt voor integratie in professionele ontwerpen voor medische apparatuur.
Bereikfuncties
Een algemeen overzicht van wat dit bereik te bieden heeft
- 65W USB Type-C Power Delivery-uitgang – Biedt één voedingsinterface voor compatibele apparatuur die werkt van 5V tot 20V.
- Vijf selecteerbare spanningsprofielen – Ondersteunt voedingsarchitecturen van 5V, 9V, 12V, 15V en 20V.
- 90–264 VAC ingangsbereik – Maakt werking op gangbare regionale netspanningen mogelijk.
- IEC 320/C14-ingang – Maakt het gebruik van een afneembare, regiospecifieke netkabel mogelijk.
- Medische veiligheid volgens IEC 60601-1 – Ondersteunt integratie in ontwerpen voor medische elektrische apparatuur.
- Klasse I-constructie met beschermingsaarde – Biedt een geaarde externe voedingsarchitectuur.
- 4.000 VAC ingang-naar-uitgang isolatiespanning – Biedt 2 MOPP-isolatie over de primaire-secundaire barrière.
- Aanraakstroom tot 100µA – Helpt de toegankelijke lekstroom onder de gespecificeerde testconditie te beheersen.
- DOE Level VI-efficiëntie – Voldoet aan de energie-efficiëntie-eisen voor externe voedingen.
- Nullastverbruik tot 0,21W – Beperkt het stand-byvermogen wanneer geen uitgangsbelasting is aangesloten.
- Geleide en uitgestraalde emissies volgens EN 55011 Klasse B – Ondersteunt EMC-planning voor medische apparatuur.
- OVP-, OCP-, kortsluit- en OTP-beveiliging – Biedt gedefinieerde reacties op veelvoorkomende elektrische en thermische foutcondities.
- Bedrijfshoogte tot 5.000m – Ondersteunt inzet op grote hoogten binnen de opgegeven omgevingsgrenzen.
- 1,5m vaste USB Type-C-kabel – Biedt een direct aansluitbare DC-uitgang zonder aparte uitgangskabel.
Downloads
voor FSP065M-DUA - medische desktopvoeding 64W 90-264 VAC
Wat zit er in dit assortiment?
Alle varianten in het assortiment en een vergelijking van wat ze bieden
| Specificatie | FSP065M-DUA |
|---|---|
Producttype | Medische USB PD-desktopvoeding |
Maximaal continu uitgangsvermogen | 65 W bij een bedrijfstemperatuur van 40 °C |
AC-ingang | IEC 320/C14 |
Ingangsspanning | 90–264 VAC |
Ingangsfrequentie | 47–63Hz |
Ingangsstroom | ≤1,8A RMS bij 100 VAC; ≤1,0A RMS bij 240 VAC |
Ingangsbeveiliging | T3.15AH/250V interne zekeringen in fase en nul |
Constructie | Klasse I met beschermingsaarde |
Uitgangsconnector | USB Type-C |
Uitgangsspanningsprofielen | 5V / 9V / 12V / 15V / 20V |
Minimale uitgangsstroom | 0A |
Maximale uitgangsstroom | 3A / 3A / 3A / 3A / 3,25A |
Maximaal vermogen per profiel | 15W bij 5V; 27W bij 9V; 36W bij 12V; 45W bij 15V; 65W bij 20V |
Uitgangsspanningstolerantie | ±5% |
Rimpel en ruis | ≤250mV bij 5V, 9V en 12V; ≤300mV bij 15V en 20V |
Gemiddelde actieve efficiëntie bij 115 VAC | 85,72% bij 5V/2A; 84,84% bij 5V/3A; 88,55% bij 9V; 89,60% bij 12V; 90,39% bij 15V; 90,27% bij 20V |
Gemiddelde actieve efficiëntie bij 230 VAC | 82,31% bij 5V/2A; 81,81% bij 5V/3A; 86,95% bij 9V; 88,62% bij 12V; 90,05% bij 15V; 91,13% bij 20V |
Energie-efficiëntieniveau | DOE Level VI |
Opgenomen vermogen zonder belasting | ≤0,21W |
Overbruggingstijd | ≥6ms bij 100 VAC/60Hz of 230 VAC/50Hz |
Lijnregeling | ±1% maximaal bij volledige belasting |
Aanraakstroom | ≤100µA bij 264 VAC, 63Hz |
Aardlekstroom | ≤150µA bij 264 VAC, 63Hz |
Diëlektrische testspanning ingang-uitgang | 4.000 VAC, 2 MOPP |
Diëlektrische testspanning ingang-aarde | 1.500 VAC, 1 MOPP |
Diëlektrische testspanning uitgang-aarde | 500 VAC |
Overspanningsbeveiliging | Latch-off |
Overstroom- en kortsluitbeveiliging | Automatisch herstel |
Overtemperatuurbeveiliging | Latch-off |
Geleide en uitgestraalde emissies | EN 55011 klasse B |
Immuniteit tegen elektrostatische ontlading | ±15 kV lucht; ±8 kV contact |
Immuniteit tegen uitgestraalde storingen | 3 V/m |
Immuniteit tegen snelle transiënten/bursts | ±2 kV |
Overspanningsimmuniteit | ±1 kV differentiële modus; ±2 kV gemeenschappelijke modus |
Immuniteit tegen geleide storingen | 3 Vrms |
Immuniteit tegen magnetische velden | 30 A/m |
Bedrijfstemperatuur | 0°C tot +40°C |
Opslagtemperatuur | −20°C tot +85°C |
Bedrijfsvochtigheid | 5% tot 95% RV, niet-condenserend |
Opslagvochtigheid | 5% tot 95% RV, niet-condenserend |
Maximale bedrijfshoogte | 5.000 m |
MTBF | 358.302 uur bij volledige belasting en 25°C omgevingstemperatuur, berekend volgens SR332 |
Afmetingen behuizing | 114 ±0,3 × 50 ±0,3 × 34 ±0,3 mm |
Lengte uitgangskabel | 1.500 ±20 mm |
Gewicht bij benadering | 194,5 g |
Kleur behuizing | Zwart |
Aders uitgangskabel | VBUS en GND: 20AWG; CC: 26AWG |
Belangrijkste veiligheidsnormen | IEC 60601-1 en IEC 62368-1 |
EMC-norm voor medische apparatuur | IEC 60601-1-2 |
Veelgestelde vragen
voor FSP065M-DUA – medische desktopvoeding 64W 90-264 VAC
Het nominale maximale uitgangsvermogen is 65W wanneer het 20V USB PD-profiel werkt tot maximaal 3,25A. Het product is dus een 65W-voeding en geen 64W-model.
Nee. Het beschikbare maximale vermogen hangt af van het onderhandelde USB PD-profiel: 15W bij 5V, 27W bij 9V, 36W bij 12V, 45W bij 15V en 65W bij 20V.
Hij werkt op 90–264 VAC bij 47–63Hz. De ingangsstroom is gespecificeerd op maximaal 1,8 A RMS bij 100 VAC en 1,0 A RMS bij 240 VAC.
De FSP065M-DUA is voorzien van een IEC 320/C14-apparaatinlaat. Een geschikte drieaderige netkabel met de vereiste regionale stekker moet apart worden geselecteerd.
De isolatie tussen ingang en uitgang is gespecificeerd op 4.000 VAC en 2 MOPP. De isolatie tussen ingang en aarde is 1.500 VAC bij 1 MOPP, terwijl de doorslagspanning tussen uitgang en aarde 500 VAC bedraagt.
Bij overspanning en overtemperatuur reageert de voeding met een latch-off-functie. Bij overstroom en kortsluiting treedt automatisch herstel op zodra de fout is verholpen.
De aanraakstroom is begrensd op 100µA en de aardlekstroom op 150µA, beide gemeten bij 264 VAC en 63Hz. Deze waarden moeten worden meegenomen in de beoordeling van de lekstromen van het complete apparaat.
Het bedrijfsbereik is 0°C tot +40°C bij 5% tot 95% relatieve luchtvochtigheid, niet-condenserend. Het opslagbereik is −20°C tot +85°C en werking is gespecificeerd tot hoogten van 5.000 m.
De behuizing van de adapter meet ongeveer 114 × 50 × 34 mm en weegt circa 194,5 g. De adapter heeft een vaste USB Type-C-uitgangskabel van ongeveer 1,5 m.
Nee. De goedkeuringen van de voeding kunnen het certificeringsproces van het apparaat ondersteunen, maar het voltooide medische hulpmiddel moet nog altijd worden beoordeeld aan de hand van de normen en eisen die gelden voor het volledige systeem en het beoogde gebruik ervan.
