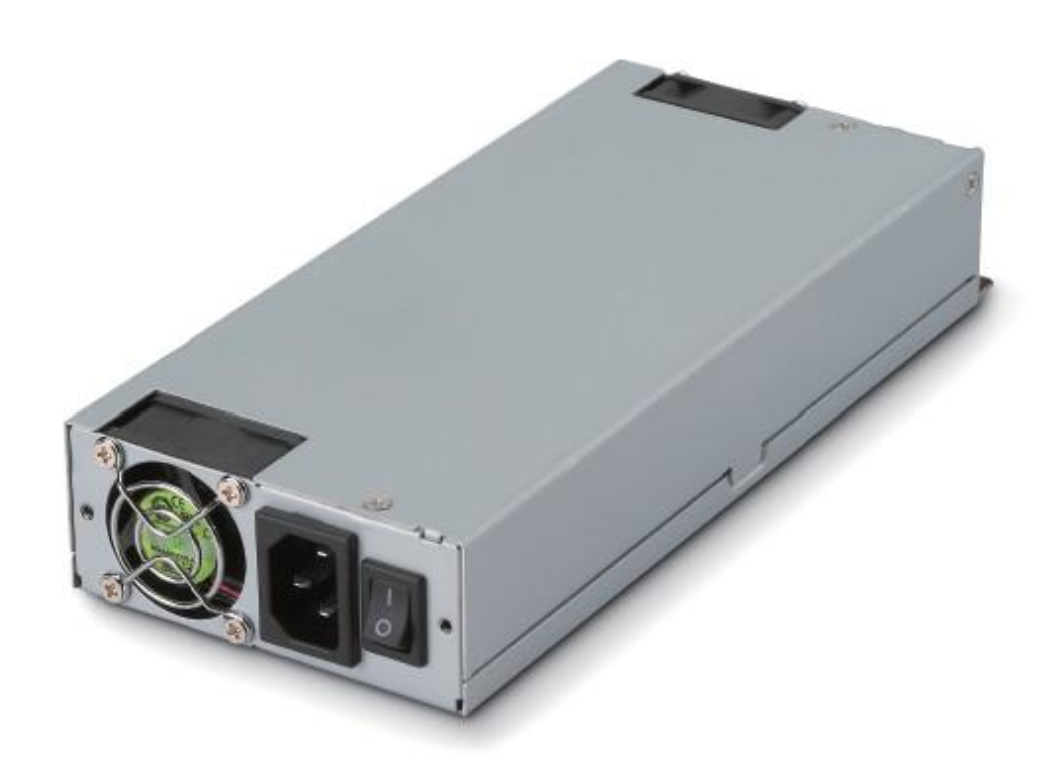

Le FSP500M-80PA est une alimentation à découpage AC/DC de 500 W intégrée dans un boîtier ATX 1U compact. Il est destiné à l’intégration dans des équipements électromédicaux et d’autres systèmes nécessitant une architecture d’alimentation ATX à sorties multiples. Sa conception répond aux exigences des normes IEC 60601-1 et IEC 62368-1 et intègre une isolation de classe BF. L’isolation entrée-sortie est donnée pour 4 000 VAC avec deux moyens de protection du patient. Une conversion DC/DC dédiée est utilisée pour les rails +3.3 V et +5 V afin d’améliorer la régulation de charge. L’alimentation accepte une entrée de 90 à 264 VAC et fournit des sorties +3.3 V, +5 V, trois rails +12 V, −12 V et +5 V de veille, avec une sortie −5 V disponible en option sur demande. Son altitude de fonctionnement nominale de 5 000 m, ses fonctions de protection et son jeu de câbles intégré facilitent l’installation dans des équipements à faible hauteur, où l’isolation électrique, la gestion thermique et la compatibilité des connecteurs doivent être prises en compte conjointement.
Le FSP500M-80PA est conçu pour les systèmes médicaux et autres systèmes critiques en matière de sécurité qui nécessitent une plateforme d’alimentation ATX 1U compacte avec plusieurs sorties régulées. Dans un format à faible hauteur, il associe une puissance de sortie continue de 500 W, une isolation de classe BF, une isolation entrée-sortie 2 MOPP et une plage d’entrée universelle de 90 à 264 VAC.
Avec une conversion DC/DC dédiée pour les rails +3.3 V et +5 V, trois sorties +12 V, des fonctions de protection intégrées et un fonctionnement pris en charge jusqu’à 5 000 m d’altitude, il convient aux conceptions de systèmes où la sécurité électrique, les performances thermiques et la compatibilité des connecteurs doivent être soigneusement équilibrées.
Caractéristiques de la gamme
Un aperçu général de ce que cette gamme offre
- Puissance de sortie continue de 500 W – Fournit une alimentation sur plusieurs rails pour les architectures système ATX 1U.
- Boîtier de 220 × 100 × 40,5 mm – Facilite l’intégration dans des équipements à faible hauteur.
- Plage d’entrée de 90 à 264 VAC – Compatible avec les alimentations secteur courantes en 115 VAC et 230 VAC.
- Conception basée sur les normes IEC 60601-1 et IEC 62368-1 – Facilite les démarches de conformité pour les équipements médicaux et informatiques.
- Isolation de classe BF et isolation 2 MOPP – Répond aux exigences de sécurité électrique liées au patient.
- Certification de rendement 80 PLUS Gold – Peut contribuer à limiter les pertes de conversion et l’échauffement interne.
- Conversion DC/DC sur les rails +3.3 V et +5 V – Améliore la régulation des rails de sortie basse tension.
- Trois rails +12 V – Répartissent la puissance entre le processeur, les cartes d’extension et les charges système.
- Altitude de fonctionnement nominale de 5 000 m – Permet une utilisation sur des sites d’installation en altitude, dans les conditions de fonctionnement spécifiées.
- Protections OVP, OCP, contre les courts-circuits et contre les surtempératures – Assurent une protection maîtrisée contre les défauts électriques et thermiques spécifiés.
- Jeu de câbles d’alimentation ATX et périphériques – Comprend des connexions pour carte mère, CPU, PCIe, SATA, PATA et lecteur de disquette.
Téléchargements
pour FSP500M-80PA - Alimentations ATX médicales 1U de 500 W
Qu’est-ce qu’il y a dans cette gamme ?
Toutes les variantes de la gamme et une comparaison de ce qu’elles offrent
| Caractéristique | FSP500M-80PA |
|---|---|
Conversion de puissance | Alimentation à découpage AC/DC |
Format | 1U ATX |
Puissance de sortie continue | 500 W |
Tension d’entrée | 90–264 VAC |
Fréquence d’entrée | 47–63 Hz |
Courant d’entrée à 115 VAC, 60 Hz | 6 A RMS |
Courant d’entrée à 230 VAC, 50 Hz | 3 A RMS |
Courant de fuite à la terre | 300 µA maximum à 264 VAC, 63 Hz |
Facteur de puissance | 0,9 minimum |
Rendement | 80 PLUS Gold ; 87 %, 90 %, 87 % |
Temps de maintien à 115 VAC | 12 ms minimum |
Temps de maintien à 230 VAC | 17 ms minimum |
Régulation de ligne | ±1 % maximum à pleine charge |
Courant d’appel à 115 VAC | 50 A à 25 °C au démarrage à froid |
Courant d’appel à 230 VAC | 100 A à 25 °C au démarrage à froid |
Tension de tenue entrée-sortie | 4 000 VAC, 2 MOPP |
Tension de tenue entrée-terre | 1 500 VAC, 1 MOPP |
Tension de tenue sortie-terre | 1 500 VAC |
Classification de l’isolation | Classe BF |
MTBF | 100 000 heures à pleine charge et à 25 °C ambiant, calculées selon MIL-HDBK-217 |
Température de fonctionnement | 0 °C à +50 °C |
Température de stockage | −20 °C à +80 °C |
Humidité relative | 10 % à 95 %, sans condensation |
Déclassement de sortie | Réduction linéaire de 100 % à +50 °C à 50 % à +70 °C |
Altitude maximale de fonctionnement | 5 000 m |
Dimensions | 220 ±0,5 × 100 ±0,5 × 40,5 ±0,5 mm |
Poids | 1,57 kg |
Normes de conception | IEC 60601-1 et IEC 62368-1 |
Marquages de sécurité | cURus E211696, marque de certification EN/IEC 60601-1 et CE |
| Fonction | Spécification |
|---|---|
Protection contre les surtensions | +3,3 V, +5 V et +12 V ; arrêt par verrouillage |
Protection contre les surintensités et les courts-circuits | +3,3 V, +5 V, +12 V, −12 V et −5 V en option ; arrêt par verrouillage |
Réponse en cas de défaut du +5 V de veille | Récupération automatique |
Protection contre les surchauffes | Arrêt par verrouillage |
Temps de montée en sortie, T1 | Inférieur à 20 ms |
Délai du signal power-good, T2 | 100–500 ms |
Délai de coupure secteur, T3 | Supérieur à 1 ms |
| Sortie | FSP500M-80PA | Régulation de charge | Ondulation et bruit |
|---|---|---|---|
+3,3 V | 0–20 A | ±5 % | 50 mV crête à crête |
+5 V | 0–20 A | ±5 % | 50 mV crête à crête |
+12 V1 | 0–16 A | ±5 % | 120 mV crête à crête |
+12 V2 | 0–16 A | ±5 % | 120 mV crête à crête |
+12 V3 | 0,1–16 A | ±5 % | 120 mV crête à crête |
−5 V, en option | 0–0,2 A | ±10 % | 100 mV crête à crête |
−12 V | 0–0,5 A | ±10 % | 120 mV crête à crête |
+5 V de veille | 0–3 A | ±5 % | 50 mV crête à crête |
Sortie combinée +3,3 V et +5 V | 120 W maximum | — | — |
Capacité combinée des sorties +12 V | 41 A maximum | — | — |
Puissance de sortie totale | 500 W | — | — |
| Standard | Performances |
|---|---|
IEC 60601-1-2 | Cadre CEM médical |
EN 55011 | Émissions conduites de classe B et émissions rayonnées de classe B |
EN 61000-3-2 | Distorsion harmonique, classe D |
EN 61000-3-3 | Papillotement du réseau |
EN 61000-4-2 | Immunité aux décharges électrostatiques : ±15 kV dans l’air et ±8 kV au contact |
EN 61000-4-3 | Immunité rayonnée : 9–28 V/m |
EN 61000-4-4 | Immunité aux transitoires rapides en salves : ±2 kV |
EN 61000-4-5 | Immunité aux surtensions : ±1 kV en mode différentiel et ±2 kV en mode commun |
EN 61000-4-6 | Immunité conduite : 3–6 V RMS |
EN 61000-4-8 | Immunité aux champs magnétiques : 30 A/m |
EN 61000-4-11 | Immunité aux creux de tension : réduction de 30 % pendant 500 ms et réduction de plus de 100 % pendant 10 ms |
| Référence | Connexion | Longueur du câble | Quantité | Référence(s) équivalente(s) du connecteur |
|---|---|---|---|---|
P1 | Carte mère, 24 broches | 500 mm | 1 | 39-01-2240 |
P2 | CPU, 8 broches | 500 mm | 2 | 39-01-2080 |
P3 | PCIe, 6+2 broches | 500 mm | 1 | P8-I42002K21B-B |
PD, PE, PF, PG | SATA | 500 + 150 mm | 2 + 2 | SD-67926-0011 + SD-67582-0011 |
PA, PB, PC | PATA et floppy | 500 + 150 + 150 mm | 1 + 1 + 1 | 1-480424-0 + 171822-4 |
FAQs
pour FSP500M-80PA – Alimentations ATX médicales 1U de 500 W
L’alimentation fonctionne sur une entrée de 90–264 VAC à 47–63 Hz. Son courant d’entrée nominal est de 6 A RMS à 115 VAC et de 3 A RMS à 230 VAC.
La configuration standard fournit +3.3 V, +5 V, trois rails +12 V, −12 V et +5 V standby. Une sortie −5 V peut être fournie en option, au lieu de faire partie du modèle standard.
Chaque rail +12 V est donné pour jusqu’à 16 A en continu, tandis que les trois rails offrent une capacité maximale combinée de 41 A. Chaque rail peut également fournir un courant de crête de 18 A pendant au moins 10 ms.
Les sorties +3.3 V et +5 V peuvent chacune fournir jusqu’à 20 A, dans la limite d’une puissance de sortie combinée de 120 W.
La conception utilise une isolation de classe BF et fournit une isolation entrée-sortie de 4 000 VAC, classée 2 MOPP. L’isolation entre l’entrée et la terre est donnée pour 1 500 VAC avec 1 MOPP.
L’alimentation atteint le niveau de rendement 80 PLUS Gold, avec des valeurs de rendement de 87 %, 90 % et 87 % sur la séquence d’évaluation indiquée. Le facteur de puissance minimal spécifié est de 0,9.
La puissance de sortie nominale complète est spécifiée à +50°C. La puissance disponible doit ensuite être réduite linéairement jusqu’à 50 % à +70°C, le fonctionnement final du système devant être confirmé par des essais de circulation d’air et de température au niveau du boîtier.
Les rails principaux intègrent une protection contre les surtensions, les surintensités et les courts-circuits avec fonctionnement en verrouillage à l’arrêt. La protection contre les surchauffes met également l’unité à l’arrêt par verrouillage, tandis qu’un défaut sur le +5 V standby est géré par reprise automatique.
Le jeu de câbles comprend un connecteur carte mère 24 broches, deux connecteurs CPU 8 broches, un connecteur PCIe 6+2 broches, quatre connecteurs SATA et un faisceau de câbles combiné PATA et floppy.
Le fonctionnement est spécifié jusqu’à une altitude de 5 000 m. Le refroidissement, le déclassement en fonction de la charge, l’isolation de l’équipement et l’environnement complet du système doivent néanmoins être validés pour l’installation prévue.
