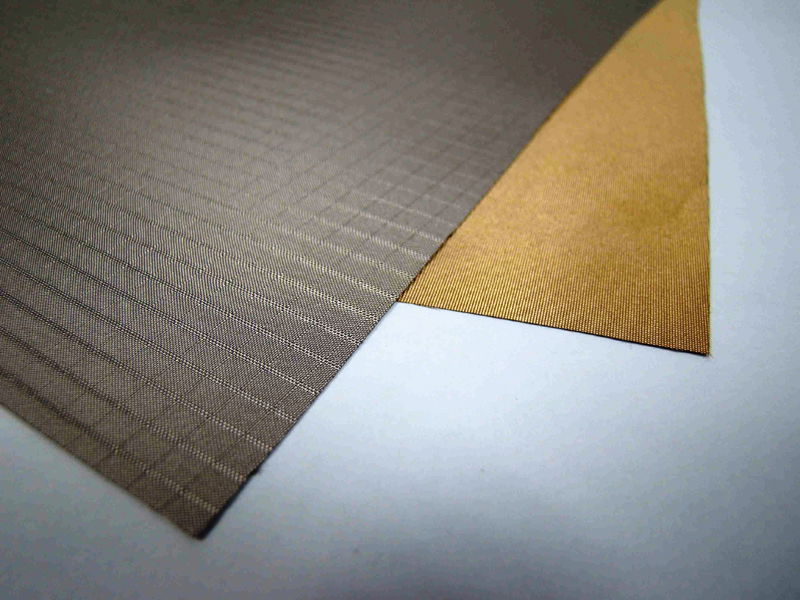

La série RGW regroupe des tissus et non-tissés conducteurs métallisés développés pour assurer un blindage EMI efficace dans les applications où la flexibilité et le faible poids sont essentiels. Chaque matériau repose sur un substrat en polyester entièrement métallisé, garantissant une conductivité électrique sur l’ensemble du textile. Ces matériaux de blindage se découpent, s’enroulent et s’adaptent facilement aux grandes surfaces ou aux formes complexes, là où un blindage métallique rigide n’est pas pratique. La gamme comprend des tissus tissés, des variantes renforcées rip-stop, des versions ultra-fines, des non-tissés ainsi que des options à maille ouverte afin de répondre à différents besoins mécaniques et de blindage. Les métallisations disponibles incluent des systèmes à base de nickel/cuivre, avec d’autres options de revêtement pour des besoins spécifiques. Selon la version choisie, les performances de blindage typiques se situent entre 70 et 90 dB sur des fréquences d’environ 100 MHz à 18 GHz. Les matériaux peuvent être fournis en rouleaux ou en dimensions personnalisées afin de faciliter leur intégration dans des boîtiers, des enroulements de câbles, le blindage de pièces et d’autres applications CEM. Un support adhésif conducteur ou non conducteur est disponible en option pour simplifier l’installation. Les tissus sont également conformes aux directives RoHS et REACH, et peuvent recevoir en option un revêtement anti-ternissement pour une durabilité accrue.
Caractéristiques de la gamme
Un aperçu général de ce que cette gamme offre
- Plusieurs options de métallisation : Disponibles en versions à base de nickel/cuivre, avec des options supplémentaires telles que l’étain, l’argent ou l’or sur demande, pour adapter le blindage et les performances de surface.
- Large choix de formats textiles : Comprend du tissu tissé rip-stop, du tissu tissé standard, des versions tissées ultra-fines, du non-tissé et des options à maille ouverte pour répondre à différents besoins en résistance, en épaisseur et en transparence.
- Support adhésif en option : Peut être fourni avec un support autocollant conducteur ou non conducteur afin de simplifier l’installation et de répondre aux exigences de mise à la terre ou d’isolation.
- Léger et très flexible : Facile à découper, plier et enrouler autour de surfaces courbes ou irrégulières, ce qui rend le matériau adapté aux grandes surfaces et aux assemblages complexes.
- Grande efficacité de blindage EMI : Selon la variante, l’atténuation typique atteint environ 70 à 90 dB sur des fréquences d’environ 100 MHz à 18 GHz.
- Formats de fourniture personnalisés : Disponibles en rouleaux d’environ 1 070 à 1 170 mm de large, ainsi qu’en largeurs spécifiques au client ou en formes prédécoupées.
- Conformité réglementaire : Fabriqués pour répondre aux exigences RoHS et REACH dans les secteurs réglementés.
- Protection anti-ternissement en option : Une couche de finition en uréthane peut être ajoutée sur demande afin de réduire l’oxydation et de préserver les performances conductrices à long terme.
Téléchargements
pour Metallised conductive fabric and fleece
Qu’est-ce qu’il y a dans cette gamme ?
Toutes les variantes de la gamme et une comparaison de ce qu’elles offrent
| Property | RGW-WR-260-PCN | RGW-WD-250-NICO | RGW-W-290-PCN | RGW-WPD-300-PCN | RGW-NW-50-PCN | RGW-M-80-PCNR |
|---|---|---|---|---|---|---|
Basic material | 100% polyester (rip-stop) | 100% polyester (woven) | 100% polyester (plane weave) | 100% polyester (woven) | 100% polyester (non-woven fleece) | 100% polyester (mesh) |
Plating | Ni + Cu + Ni | Ni + Cu + Ni-Co | Ni + Cu + Ni | Ni + Cu + Ni | Ni + Cu + Ni | Ni + Cu + Ni-Sn |
Colour | Grey | Bright grey | Grey | Grey | Grey | Black |
Weight | 80 g/m² ±5 | 100 g/m² ±5 | 81 g/m² ±5 | 63 g/m² ±5 | 74 g/m² ±5 | 34 g/m² ±3 |
Thickness | 0.10 mm ±0.01 | 0.11 mm ±0.01 | 0.10 mm ±0.01 | 0.055 mm ±0.01 | 0.19 mm ±0.03 | 0.105 mm ±0.005 |
Standard width | 1170 mm ±5 | 1070 mm ±10 | 1070 mm ±10 | 1070 mm ±10 | 1120 mm ±5 | 1070 mm ±10 |
Density (warp/weft) | 136 / 126 | 142 / 118 | 188 / 92 | 186 / 111 | – | 90 / 86 |
Surface resistance | <0.03 Ω/□ | <0.05 Ω/□ | <0.05 Ω/□ | <0.05 Ω/□ | <0.05 Ω/□ | <0.2 Ω/□ |
Shielding effectiveness | 80–90 dB (100 MHz–18 GHz) | 85 dB (E) / 20 dB (H) | 70 dB @100 MHz; 78 dB @500 MHz | 75–90 dB (100 MHz–18 GHz) | 67 dB @100 MHz; 75 dB @500 MHz | 52 dB @100 MHz; 54 dB @500 MHz |
Breaking strength (warp/weft) | 479 / 391 N | 566 / 432 N | 571 / 392 N | 399 / 313 N | 16 / 8 (kg/5 cm) | 192 / 183 N |
Elongation (warp/weft) | 32% / 30% | 34% / 30% | 3% / 37% | 30% / 40% | 18% / 18% | 31% / 31% |
FAQs
pour Metallised conductive fabric and fleece
Chaque variante de la gamme répond à des priorités différentes. Les tissus tissés standard nickel/cuivre constituent un excellent choix pour le blindage haute fréquence à usage général. La version RGW-WD-250-NICO, plaquée Ni-Co, convient mieux lorsqu’une meilleure atténuation magnétique à basse fréquence est nécessaire. Le RGW-WPD-300-PCN est idéal dans les espaces restreints grâce à son profil ultra-fin. Le RGW-NW-50-PCN est un non-tissé souple qui épouse facilement les formes et peut être superposé. Le RGW-M-80-PCNR est utile lorsqu’il faut conserver une visibilité à travers le blindage, par exemple pour le blindage d’écrans, car il associe performance EMI et transparence optique. Pour une meilleure résistance à la déchirure, le RGW-WR-260-PCN renforcé rip-stop est l’option privilégiée.
Le tissu peut être commandé avec un support autocollant pour simplifier l’installation. Un adhésif conducteur est utilisé lorsqu’une liaison électrique avec une surface métallique est nécessaire, tandis qu’un adhésif non conducteur convient lorsqu’une isolation électrique est préférable. Les versions sans adhésif peuvent être fixées à l’aide de colles contact, d’époxy, de systèmes de serrage, de fixations mécaniques ou de ruban adhésif. Comme le matériau est flexible et facile à découper, il s’intègre proprement dans des boîtiers, peut être enroulé autour de câbles ou appliqué sur des surfaces irrégulières.
Ces tissus sont très efficaces contre les interférences électromagnétiques à haute fréquence, mais les textiles conducteurs minces le sont moins face aux champs magnétiques basse fréquence. La variante plaquée Ni-Co améliore les performances de blindage magnétique par rapport aux versions standard, mais l’atténuation reste limitée aux très basses fréquences. En présence de champs magnétiques intenses à la fréquence du réseau, il faut généralement utiliser un métal plus épais ou des matériaux de blindage spécialisés à haute perméabilité.
La série RGW est conçue pour assurer un blindage sur un large spectre RF, généralement d’environ 100 MHz à 18 GHz selon la qualité du matériau. Dans cette plage, de nombreuses variantes offrent une atténuation de l’ordre de 70 à 90 dB. Elles conviennent donc à la réduction des interférences issues des bandes de fréquences courantes dans les communications, le sans-fil et l’industrie. Les champs magnétiques à très basse fréquence ou en courant continu ne font pas partie de la plage d’efficacité principale de ce type de textile de blindage.
Oui. Le matériau peut être découpé à l’aide de ciseaux, de lames ou d’outils de poinçonnage pour créer des formes personnalisées. Les versions tissées sont conçues avec des trames stables, y compris une construction rip-stop pour certaines références, afin de limiter l’effilochage. Le non-tissé se découpe lui aussi facilement et ne s’effiloche pas de la même manière que les textiles tissés. Pour des pièces répétitives de haute précision, des formats personnalisés prédécoupés ou découpés à l’emporte-pièce peuvent également être fournis.
Le revêtement métallique est conçu pour bien adhérer à la structure des fibres ; il ne s’écaille donc pas facilement lors d’une manipulation normale ou en cas de flexion. Le nickel présent dans le système de métallisation contribue à protéger contre la corrosion, tandis que les performances conductrices restent stables dans des environnements intérieurs classiques. Dans des conditions plus exigeantes, un certain ternissement peut apparaître avec le temps, mais un revêtement en uréthane anti-ternissement est disponible en option pour offrir une protection supplémentaire contre l’oxydation.
Pour obtenir les meilleures performances de blindage, le tissu conducteur doit être relié électriquement à la masse commune du boîtier ou de l’appareil. Cela se fait généralement en faisant chevaucher le tissu sur une surface métallique mise à la terre ou en le bridant dessus, en le plaçant sous une vis de mise à la terre, ou en utilisant un adhésif conducteur pour le coller directement sur un châssis métallique. Des rubans conducteurs ou des ponts en feuille métallique peuvent également être utilisés si nécessaire. L’essentiel est d’obtenir un contact métal contre métal fiable entre le tissu métallisé et la structure de mise à la terre.
Les matériaux standard de la série RGW ne sont pas spécifiquement décrits comme ignifuges, et aucune classification UL94 n’est indiquée dans les informations produit fournies. Comme le matériau de base est en polyester, il peut fondre ou brûler s’il est exposé à une chaleur suffisante ou à une flamme. Les applications soumises à des exigences strictes en matière de résistance au feu peuvent nécessiter une barrière coupe-feu supplémentaire ou une solution sur mesure spécialisée.
