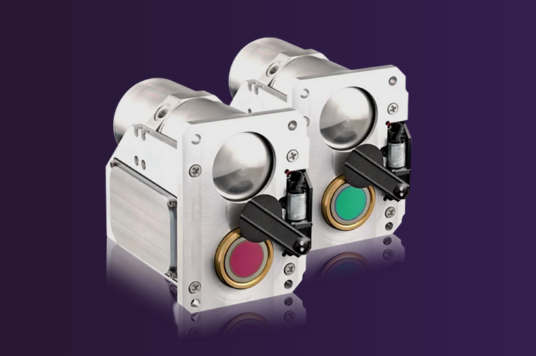

La série SWaP+C de Neutrino regroupe des modules caméra infrarouge à ondes moyennes conçus pour des applications OEM exigeantes nécessitant un encombrement, un poids et une consommation minimaux, sans compromis sur la qualité de l’imagerie thermique. Chaque module de cette série intègre un détecteur MWIR refroidi, offrant des images thermiques nettes et détaillées, même à longue distance ou dans des conditions difficiles. Ces modules sont optimisés pour l’intégration dans des plateformes telles que les UAV, les imageurs thermiques portables, les systèmes de ciblage et les dispositifs de surveillance.
Les intégrateurs bénéficient d’une conception équilibrée alliant compacité, faible masse et coût maîtrisé, pour un déploiement plus large. Les modules intègrent un cryorefroidisseur et une électronique de commande, ce qui réduit les efforts de développement lors de l’intégration système. Ils peuvent fournir une sortie vidéo thermique haute fidélité et prennent en charge les interfaces vidéo et de contrôle standard du secteur. La série convient donc parfaitement aux solutions d’imagerie thermique avancées devant respecter des contraintes SWaP strictes.
La série SWaP+C de Neutrino est conçue pour les projets OEM et d’intégration qui nécessitent des performances MWIR refroidies dans un boîtier très compact. Grâce au refroidissement intégré, à une mécanique compacte et à la prise en charge d’interfaces standard, ces modules aident les développeurs à intégrer des capacités d’imagerie thermique dans des charges utiles et des plateformes où chaque gramme, chaque watt et chaque centimètre cube comptent.
Les domaines de déploiement typiques incluent les systèmes sans pilote, les dispositifs thermiques portables, les charges utiles de surveillance, les solutions de ciblage et d’autres systèmes électro-optiques compacts nécessitant une imagerie infrarouge à ondes moyennes fiable.
Caractéristiques de la gamme
Un aperçu général de ce que cette gamme offre
- Format ultra-compact : Conçu pour les systèmes à espace restreint, tels que les petites nacelles gyrostabilisées, les drones et les appareils portables.
- Construction légère : Réduit la charge utile dans les applications aéroportées et portables.
- Faible consommation électrique : Une consommation typique en régime établi d’environ 6 à 8 W convient aux plateformes alimentées par batterie et soumises à des contraintes thermiques.
- Imagerie MWIR refroidie : Utilise un détecteur infrarouge à ondes moyennes refroidi pour offrir une forte sensibilité, une image nette et des performances thermiques longue portée.
- Plusieurs options de résolution : Disponible en configurations 640 × 512 et 320 × 256 afin d’équilibrer niveau de détail, encombrement et budget.
- Cryorefroidisseur Stirling intégré : Le refroidissement embarqué facilite l’intégration et garantit un fonctionnement fiable sur la durée.
- Sortie vidéo numérique standard : Simplifie la connexion aux systèmes de traitement et d’affichage en aval.
- Conception robuste prête pour l’OEM : Adaptée aux environnements de déploiement exigeants sur le terrain, dans l’industrie et dans le domaine de la défense.
Qu’est-ce qu’il y a dans cette gamme ?
Toutes les variantes de la gamme et une comparaison de ce qu’elles offrent
| Spécification | Neutrino SWaP+C 640 | Neutrino SWaP+C 320 |
|---|---|---|
Résolution du détecteur | 640 × 512 pixels | 320 × 256 pixels |
Plage spectrale | ~3,0 – 5,0 µm (MWIR) | ~3,0 – 5,0 µm (MWIR) |
Fréquence d’image | Jusqu’à 60 Hz en pleine trame | Jusqu’à 60 Hz en pleine trame |
Pas de pixel | ~15 µm | ~15 µm |
Type de refroidisseur | Refroidisseur Stirling intégré | Refroidisseur Stirling intégré |
Consommation électrique typique | ~8 W (régime établi) | ~6 W (régime établi) |
Poids (sans objectif) | Env. 380 g | Env. 320 g |
Dimensions (L × l × H) | ~72 × 60 × 47 mm (estimation) | ~72 × 60 × 47 mm (estimation) |
Sortie vidéo | Numérique (p. ex. Camera Link) | Numérique (p. ex. Camera Link) |
Plage de température de fonctionnement | Non précisée | Non précisée |
FAQs
pour Modules de caméra MWIR de la série Neutrino SWAP
La série offre une imagerie infrarouge à ondes moyennes de haute qualité grâce à une architecture de capteur refroidi assurant une forte sensibilité thermique et une restitution détaillée des images. Selon le modèle, des résolutions allant jusqu’à 640 × 512 pixels sont disponibles, ce qui permet de détecter clairement de petites sources de chaleur ou des sources éloignées dans l’obscurité et lorsque la visibilité est dégradée.
Ces modules sont conçus pour une intégration poussée dans des systèmes soumis à des contraintes d’espace et de poids. D’une taille approximativement équivalente à la paume de la main, soit environ 72 × 60 × 47 mm, ils ne pèsent que quelques centaines de grammes, ce qui les rend adaptés aux charges utiles pour UAV, aux imageurs portables et à d’autres plateformes électro-optiques compactes.
La consommation électrique typique en régime établi se situe aux alentours de 6 à 8 W, selon le modèle. Cette faible consommation contribue à prolonger l’autonomie sur batterie, à réduire les besoins de gestion thermique et à faciliter le déploiement dans des systèmes mobiles ou portables.
Les modules utilisent un cryorefroidisseur Stirling intégré pour maintenir le détecteur à sa température de fonctionnement requise. Comme le système de refroidissement est intégré au module, les intégrateurs peuvent simplifier la conception du système et éviter l’ajout d’un matériel de refroidissement externe séparé.
La série SWaP+C convient parfaitement aux applications où l’encombrement, le poids et la consommation sont limités, tout en exigeant une imagerie thermique haute performance. Les cas d’usage typiques incluent les nacelles pour UAV, les systèmes thermiques portables, les charges utiles de surveillance, les systèmes de ciblage, les plateformes de défense et les solutions compactes d’inspection industrielle.
L’intégration est conçue pour être simple. Le module fournit une sortie vidéo numérique standard telle que Camera Link, ainsi qu’une interface de contrôle pour la configuration et la communication d’état. Comme le cryorefroidisseur et les composants électroniques clés sont déjà intégrés, les développeurs doivent principalement gérer la fixation mécanique, l’alimentation, la connexion des données et l’intégration du contrôle côté logiciel.
Oui. Ces cœurs sont généralement utilisés comme modules sans objectif ou comme composants centraux pouvant être associés à des optiques MWIR adaptées. Les intégrateurs peuvent ainsi choisir les ensembles optiques en fonction du champ de vision requis, de la portée et des performances optiques attendues au niveau du système.
Les modules intègrent des fonctions embarquées d’optimisation de l’image, telles que la correction de non-uniformité (NUC) et le contrôle automatique du gain (AGC). Ces fonctions améliorent directement l’exploitabilité des images thermiques au niveau du module et réduisent le besoin de traitements d’image externes poussés.
