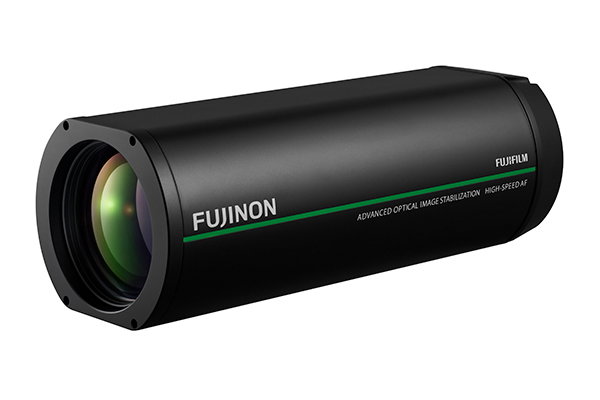

Caméra polyvalente ultra longue portée FUJINON SX1600

La plage focale de 40 à 1600 mm offre un zoom optique 40×, avec des réglages numériques de 1,25×, 1,5×, 1,75× et 2× lorsque un agrandissement supplémentaire est nécessaire. La distance minimale de l’objet est de 10 m sur la plage 40–800 mm et de 20 m sur la plage 801–1600 mm, mesurée depuis l’avant de l’objectif. Cela signifie que la caméra est conçue pour l’observation à distance plutôt que pour l’inspection rapprochée ; il faut donc vérifier les zones aveugles et la distance minimale requise jusqu’à la cible lors de la conception de l’implantation. Le zoom numérique doit être considéré comme un agrandissement de l’image et non comme un apport supplémentaire de détail optique, et des essais sur site sont recommandés aux plus grandes distances d’utilisation.

La caméra peut être intégrée via un réseau 100BASE-T avec ONVIF sur le port 8080, HTTP et RTSP, ou via RS485 en mode duplex intégral ou semi-duplex. Les protocoles Pelco-D et Pelco-P sont disponibles pour le contrôle, tandis que les sorties HDMI, HD-SDI et BNC composite prennent en charge des voies vidéo locales ou autonomes. Le RS485 prend en charge 2400, 4800, 9600, 19200, 38400 et 115200 bps, avec des identifiants d’appareil de 1 à 31. Avant la mise en service, les ingénieurs doivent harmoniser le protocole, le mode duplex, la terminaison, l’adresse de l’appareil et le débit en bauds entre la caméra et le système de panoramique/inclinaison, notamment si l’infrastructure série existante est conservée.

La caméra peut utiliser simultanément l’OIS et l’EIS en mode Auto, ou employer chaque méthode de stabilisation indépendamment. Cela est particulièrement utile lorsque de longues focales amplifient les vibrations provenant de pylônes, de véhicules, de plateformes ou de structures soumises au vent. Les fonctions de réduction du flou thermique, du brouillard et du bruit offrent chacune trois niveaux sélectionnables, ce qui permet d’ajuster le traitement de l’image aux conditions observées plutôt que d’appliquer une correction fixe. Ces fonctions peuvent améliorer la visibilité du sujet, mais elles ne remplacent pas un support rigide, un boîtier adapté et une ligne de visée correcte. La mise en service doit donc inclure des essais à des positions de zoom, des niveaux de vibration et des conditions atmosphériques représentatifs.

Le fonctionnement en faible luminosité associe un capteur CMOS, un gain manuel de l’ISO 400 à l’ISO 819200, l’AGC et l’Hyper AGC, avec un comportement jour/nuit sélectionnable. Les modes jour et nuit peuvent être automatiques, programmés, automatiques et programmés combinés, fixes, ou pilotés par un déclencheur externe. Les réglages d’éclairage couvrent la lumière visible ainsi que les longueurs d’onde de 808, 850, 940 et 950 nm, permettant une coordination avec des illuminateurs proche infrarouge et des filtres optiques adaptés. Un gain plus élevé peut révéler davantage de détails, mais aussi augmenter le bruit ; le réglage de réduction du bruit à trois niveaux doit donc être ajusté en fonction des exigences de détail en mouvement et de latence. La longueur d’onde d’éclairage, l’état du filtre et les seuils de basculement doivent être validés comme un système optique complet.

La caméra prend en charge des formats d’image 1920 × 1080, 1280 × 720 et définition standard, avec encodage H.264 et MJPEG. En H.264, la cadence va de 1 à 30 fps en NTSC ou de 1 à 25 fps en PAL, tandis qu’en MJPEG elle est limitée à 15 fps en NTSC et 13 fps en PAL. Le débit binaire est réglable de 1 à 18 Mbps en CBR ou VBR, avec des intervalles d’image I de 0,5 ou 1 seconde. Le débit de l’enregistreur, la capacité des commutateurs et la durée de conservation du stockage doivent être calculés à partir du format, de la cadence et du débit binaire sélectionnés, et non de la seule résolution. Lorsque plusieurs caméras partagent une liaison, prévoyez une marge pour le trafic de contrôle et les pics VBR liés au contenu de la scène.

La caméra mesure 156 × 139 × 450 mm, pèse environ 7,4 kg et doit être installée base vers le bas. La base comporte quinze points de fixation filetés UNC 20 de ¼ pouce, avec un engagement du filetage de 6,5 à 10 mm et un couple de serrage spécifié de 240 à 300 N·cm ; la structure de support doit supporter la charge combinée de la caméra, du boîtier et du support de montage. Le fonctionnement est spécifié de −10 à +50 °C avec une humidité relative de 10 à 80 % sans condensation, et l’utilisation en dessous de 0 °C nécessite une alimentation ininterrompue. Aucun indice de protection n’est indiqué, et les instructions d’installation imposent une protection contre la pluie, le vent, la poussière et la lumière directe du soleil. Les dimensions du boîtier, le dégagement optique frontal, le refroidissement, le contrôle de la condensation et le soulagement de traction des câbles doivent donc être intégrés à la conception de l’installation.

La caméra propose les modes Continuous AF, Quick AF et mise au point manuelle, avec un temps autofocus minimal indiqué d’environ 0,1 seconde dans des conditions adaptées. Son système de mise au point arrière combine la détection de phase sur le plan image et l’autofocus par contraste, en passant de l’une à l’autre selon les besoins. Le Continuous AF convient aux sujets en mouvement qui restent dans le champ, tandis que le Quick AF peut limiter l’activité de mise au point inutile sur des scènes plus statiques ; la mise au point manuelle est utile lorsque des objets au premier plan ou des scintillements atmosphériques risquent de tromper l’autofocus. Le choix final doit être testé à la focale, à la vitesse de cible et au contraste prévus, car le comportement de mise au point à longue distance dépend fortement des conditions de scène.
