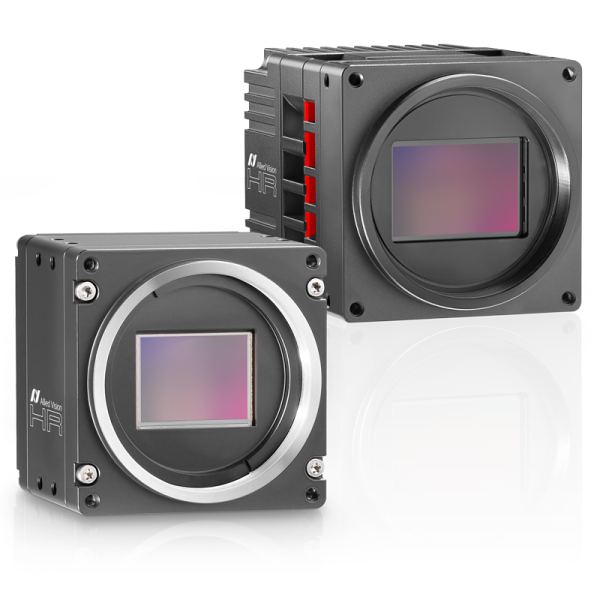

Modules de caméra haute résolution de la série HR
- Technologie
- Modules de caméras visibles
- Partner
- Allied Vision
La série HR est une gamme de modules caméra industriels hautes performances conçus pour les applications qui exigent à la fois une très haute résolution et un transfert de données rapide. Chaque modèle associe un capteur CMOS grand format à une interface puissante pour transmettre efficacement de très gros volumes de données d’image. La série est conçue pour les tâches de vision industrielle exigeantes, où la stabilité des performances d’imagerie est essentielle. Un système intégré de refroidissement et de chauffage thermoélectriques avec ventilation étanche à la poussière aide à réguler la température du capteur et à réduire le bruit lors de longues périodes de fonctionnement.
Plusieurs options d’interface, dont 10GigE Vision, Camera Link et CoaXPress jusqu’à CXP-12, permettent une intégration système flexible. La monture d’objectif M58 peut être adaptée aux montures F et EF courantes, élargissant ainsi les possibilités optiques pour différentes configurations d’imagerie. Avec des résolutions allant jusqu’à 122 mégapixels, une seule caméra peut couvrir de larges champs de vision tout en préservant les moindres détails. La série HR est donc particulièrement adaptée à la métrologie, à l’inspection détaillée et à la surveillance de grandes surfaces dans les environnements industriels et scientifiques.
Caractéristiques de la gamme
Un aperçu général de ce que cette gamme offre
- Jusqu’à 122 MP de résolution à des débits allant jusqu’à 50 Gbit/s : capture des images extrêmement détaillées sur de larges champs de vision sans compromis sur le débit.
- Refroidissement thermoélectrique et ventilation étanche à la poussière : la gestion thermique intégrée basée sur TEC aide à maintenir des conditions stables pour le capteur et une qualité d’image constante en fonctionnement continu.
- Plusieurs options d’interfaces haute vitesse : disponibles avec 10GigE Vision, Camera Link et des variantes CoaXPress, notamment CXP-6 et CXP-12, pour une intégration flexible.
- Boîtier compact et robuste : prend en charge de grands capteurs dans un format durable adapté aux environnements industriels exigeants.
- Monture d’objectif M58 polyvalente : compatible avec des bagues d’adaptation pour objectifs à monture F et EF, permettant un large choix d’optiques.
- Outils intégrés d’optimisation de l’image : des fonctions telles que la correction d’ombrage, la correction des pixels défectueux, le ROI, les LUT, le binning et le réglage gamma permettent d’affiner le rendu d’image.
- Mémoire tampon d’image interne de grande capacité : au moins 128 MB de mémoire embarquée prennent en charge la capture en rafale et aident à éviter la perte d’images sous de fortes charges de données.
- E/S avancées et contrôle de l’éclairage : des E/S tolérantes TTL et 24 V, une logique de déclenchement, des fonctions de séquenceur et un contrôleur de flash LED 4 canaux permettent une synchronisation précise.
Conçue pour les tâches d’imagerie exigeantes La série HR est pensée pour les applications où une très haute résolution doit s’accompagner d’un transfert d’image rapide et d’une stabilité fiable sur le long terme. Elle convient donc parfaitement à l’inspection de précision, à la métrologie optique et à la surveillance de grandes surfaces.
Intégration flexible pour les systèmes de vision industrielle Grâce à la prise en charge de plusieurs standards d’interface et à des options de monture d’objectif adaptables, les modules caméra de la série HR s’intègrent dans un large éventail de configurations d’imagerie industrielles et scientifiques tout en préservant la flexibilité de la conception optique et système.
Qu’est-ce qu’il y a dans cette gamme ?
Toutes les variantes de la gamme et une comparaison de ce qu’elles offrent
| Série HR | Interface | Résolution max. | Débit de données max. | Capteurs typiques | Principales caractéristiques | Applications typiques |
|---|---|---|---|---|---|---|
HR 10GigE | 10GigE Vision | Jusqu’à 65 MP | 10 Gbit/s | CMOS Sony, Gpixel, Canon, ON Semiconductor | Option de refroidissement/chauffage thermoélectrique (TEC), gestion thermique avancée, grandes longueurs de câble, prise en charge du PoE+, tampon d’image intégré | Métrologie, inspection de panneaux plats, inspection électronique, systèmes de trafic, imagerie de grandes surfaces |
HR 100GigE | 100GigE (QSFP28) | Jusqu’à 105 MP | 100 Gbit/s | CMOS Sony Pregius S | Débit ultra-élevé, streaming RDMA, conception thermique avancée, prise en charge de la fibre pour la transmission longue distance, optimisé pour l’IA et le traitement en périphérie | Inspection à haute vitesse, fabrication de semi-conducteurs, vision par IA, automatisation à haut débit |
HR Camera Link | Camera Link | Jusqu’à 122 MP | Jusqu’à 6,8 Gbit/s (selon la configuration) | CMOS Sony, Gpixel, Canon, ON Semiconductor | Transfert d’images déterministe à faible latence, accès direct au capteur, écosystème mature de cartes d’acquisition, synchronisation robuste | Imagerie scientifique, inspection des semi-conducteurs, métrologie de précision, vision industrielle |
HR CXP | CoaXPress (CXP-6 / CXP-12) | Jusqu’à 122 MP | Jusqu’à 50 Gbit/s (4 × CXP-12) | Sony, Gpixel, Canon, ON Semiconductor CMOS | Transfert de données à haute vitesse, grandes longueurs de câble, alimentation via CoaXPress, déclenchement déterministe, faible latence | Inspection industrielle à haute vitesse, inspection d’écrans, fabrication de batteries, inspection des semi-conducteurs |
Fonctionnalités communes à toute la série
| Caractéristique | Spécification |
|---|---|
Type de capteur | Capteurs CMOS matriciels haute résolution |
Résolution maximale | Jusqu’à 122 MP (10GigE jusqu’à 65 MP ; 100GigE jusqu’à 105 MP) |
Formats d’image | Monochrome et couleur |
Monture d’objectif | Monture M58 avec prise en charge d’adaptateurs |
Traitement d’image | Correction d’ombrage, correction des pixels défectueux, LUT, ROI, binning, gamma, offset |
Contrôle de la caméra | Compatible GenICam, séquenceur, E/S programmables, SafeTrigger |
Contrôle de l’éclairage | Contrôleur de flash LED multicanal intégré |
Interfaces industrielles | RS232, E/S TTL-24 V, fonctions logiques programmables |
Applications | Métrologie optique, inspection des semi-conducteurs, contrôle qualité, fabrication électronique, inspection de panneaux plats, imagerie scientifique |
Caractéristique | Détails |
Résolution maximale | Jusqu’à 122 MP |
Débit de données maximal | Jusqu’à 50 Gbit/s |
Options d’interface | 10GigE Vision, Camera Link, CoaXPress, y compris CXP-6 et CXP-12 |
Monture d’objectif | M58 |
Compatibilité des objectifs | Adaptable aux objectifs à monture F et EF via des bagues d’adaptation |
Gestion thermique | Refroidissement et chauffage thermoélectriques intégrés avec ventilation anti-poussière |
Mémoire interne | Au moins 128 MB |
Fonctions d’image | Correction d’ombrage, correction des pixels défectueux, ROI, LUT, binning, gamma, contrôle de l’offset |
E/S et synchronisation | E/S TTL et 24 V tolérantes, RS232, logique de déclenchement, séquenceur, temporisateurs, contrôleur de flash LED à 4 canaux |
Types de capteurs | Capteurs CMOS haute résolution de fournisseurs tels que Sony, Gpixel, Canon et ON Semiconductor |
Variantes d’image disponibles | Modèles monochromes et couleur |
FAQs
pour Modules de caméra haute résolution de la série HR
Les caméras de la série HR offrent des résolutions allant jusqu’à 122 mégapixels et un débit de données pouvant atteindre 50 Gbit/s. Cette combinaison permet à une seule caméra de capturer une très grande quantité de détails tout en prenant en charge des workflows d’inspection rapides.
La série est proposée avec plusieurs interfaces haute vitesse, dont 10GigE Vision, Camera Link et des variantes CoaXPress telles que CXP-6 et CXP-12. Cela offre aux concepteurs de systèmes la flexibilité nécessaire pour intégrer la caméra dans différentes architectures de vision industrielle.
Le refroidissement et le chauffage thermoélectriques intégrés aident à maintenir le capteur d’image à une température stable en fonctionnement continu. Cela favorise une qualité d’image plus constante, un bruit réduit et une meilleure stabilité lorsque les conditions ambiantes ou la charge de travail évoluent.
Les caméras de la série HR utilisent une monture d’objectif M58. Avec des bagues d’adaptation appropriées, cette monture peut également prendre en charge les objectifs populaires à monture F et monture EF, offrant aux utilisateurs une grande souplesse dans le choix des objectifs.
Oui. Chaque caméra intègre au moins 128 MB de mémoire d’image interne. Cette mémoire tampon embarquée aide à gérer la capture en rafale et protège contre la perte d’images causée par des retards temporaires de l’hôte ou du réseau.
La série HR intègre un large éventail de fonctions embarquées dans la caméra, telles que la correction d’ombrage, la correction des pixels défectueux, la sélection de ROI, le binning, les tables de correspondance (LUT), le réglage gamma et le contrôle de l’offset. Ces outils aident à optimiser la qualité d’image directement sur la caméra.
Les caméras offrent des E/S industrielles tolérantes TTL et 24 V, RS232, des fonctions avancées de déclenchement et de logique, la prise en charge du séquenceur, des temporisateurs et un contrôleur de flash LED 4 canaux intégré. Ces fonctionnalités permettent une coordination précise de l’exposition, des déclenchements et de l’éclairage.
La série HR est parfaitement adaptée à la métrologie optique de précision, à l’inspection qualité détaillée, à la surveillance de grandes surfaces, à l’inspection de l’électronique et des semi-conducteurs, à l’imagerie scientifique et à d’autres applications nécessitant une très haute résolution avec un transfert de données rapide.
