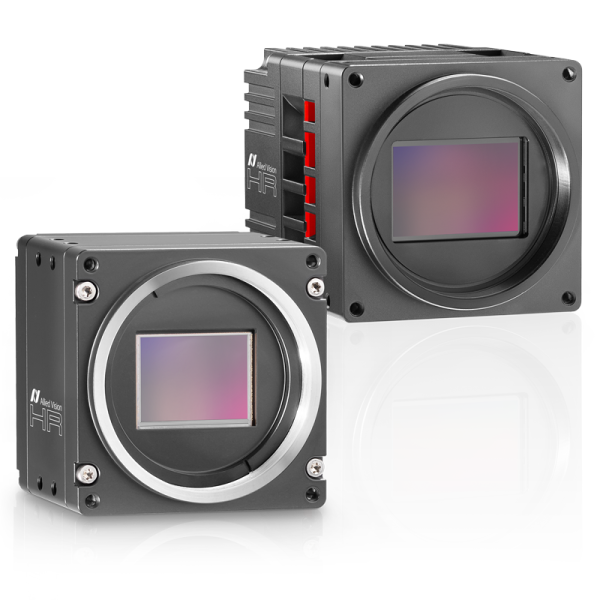

HR-Serie hochauflösende Kameramodule
- Technologie
- Sichtbare Kameramodule
- Partner
- Allied Vision
Die HR-Serie ist eine Familie leistungsstarker industrieller Kameramodule für Anwendungen, die sowohl eine ultrahohe Auflösung als auch schnelle Datenübertragung erfordern. Jedes Modell kombiniert einen großformatigen CMOS-Sensor mit einer leistungsfähigen Schnittstelle, um sehr große Bilddatenmengen effizient zu übertragen. Die Serie ist für anspruchsvolle Machine-Vision-Aufgaben entwickelt, bei denen eine stabile Bildleistung entscheidend ist. Ein integriertes thermoelektrisches Kühl- und Heizsystem mit staubdicht versiegelter Belüftung hilft dabei, die Sensortemperatur zu regeln und das Rauschen bei langen Betriebszeiten zu reduzieren.
Mehrere Schnittstellenoptionen, darunter 10GigE Vision, Camera Link und CoaXPress bis CXP-12, unterstützen die flexible Systemintegration. Der M58-Objektivanschluss lässt sich für gängige F-Mount- und EF-Mount-Objektive anpassen und erweitert so die optischen Möglichkeiten für unterschiedliche Bildverarbeitungssysteme. Mit Auflösungen von bis zu 122 Megapixeln kann eine einzelne Kamera große Sichtfelder erfassen und dabei feine Details erhalten. Damit eignet sich die HR-Serie ideal für Metrologie, detaillierte Inspektionen und die Überwachung großer Flächen in industriellen und wissenschaftlichen Umgebungen.
Eigenschaften
- Bis zu 122 MP Auflösung bei bis zu 50 Gbit/s: Erfasst selbst über große Sichtfelder extrem detailreiche Bilder, ohne den Datendurchsatz zu beeinträchtigen.
- Thermoelektrische Kühlung und staubgeschützte Belüftung: Die integrierte, TEC-basierte Temperaturregelung hilft dabei, stabile Sensorbedingungen und eine gleichbleibende Bildqualität im Dauerbetrieb sicherzustellen.
- Mehrere Hochgeschwindigkeitsschnittstellen zur Auswahl: Verfügbar mit 10GigE Vision, Camera Link und CoaXPress-Varianten einschließlich CXP-6 und CXP-12 für eine flexible Integration.
- Robustes, kompaktes Gehäuse: Unterstützt große Sensoren in einer langlebigen Bauform für anspruchsvolle industrielle Umgebungen.
- Vielseitiger M58-Objektivanschluss: Kompatibel mit Adapterringen für F-Mount- und EF-Mount-Objektive und ermöglicht damit eine breite Objekтиваuswahl.
- Integrierte Werkzeuge zur Bildoptimierung: Funktionen wie Shading-Korrektur, Defektpixelkorrektur, ROI, LUT, Binning und Gamma-Anpassung helfen dabei, die Bildausgabe gezielt fein abzustimmen.
- Interner Bildpuffer mit hoher Kapazität: Mindestens 128 MB integrierter Speicher unterstützen Burst-Aufnahmen und helfen, Bildverluste bei hoher Datenlast zu vermeiden.
- Erweiterte I/O- und Beleuchtungssteuerung: TTL- und 24-V-tolerante I/O, Triggerlogik, Sequencer-Funktionen und ein 4-Kanal-LED-Strobe-Controller ermöglichen eine präzise Synchronisation.
Für anspruchsvolle Bildverarbeitungsaufgaben entwickelt Die HR-Serie ist für Anwendungen ausgelegt, bei denen sehr hohe Auflösung mit schneller Bildübertragung und zuverlässiger Langzeitstabilität kombiniert werden muss. Damit ist die Serie eine starke Wahl für Präzisionsinspektion, optische Metrologie und die Überwachung großer Flächen.
Flexible Integration in Machine-Vision-Systeme Dank Unterstützung mehrerer Schnittstellenstandards und anpassbarer Objektivoptionen lassen sich Kameramodule der HR-Serie in eine Vielzahl industrieller und wissenschaftlicher Bildgebungssysteme integrieren, ohne die Flexibilität bei Optik- und Systemdesign einzuschränken.
Verfügbare Modellvariationen
Alle verfügbaren Varianten und ein Vergleich ihrer Spezifikationen
| HR Serie | Schnittstelle | Max. Auflösung | Max. Datenrate | Typische Sensoren | Wichtige Merkmale | Typische Anwendungen |
|---|---|---|---|---|---|---|
HR 10GigE | 10GigE Vision | Bis zu 65 MP | 10 Gbit/s | Sony, Gpixel, Canon, ON Semiconductor CMOS | Option für thermoelektrische Kühlung/Heizung (TEC), erweitertes Thermomanagement, lange Kabellängen, PoE+-Unterstützung, integrierter Bildpuffer | Messtechnik, Flachdisplay-Inspektion, Elektronikinspektion, Verkehrssysteme, Bildgebung großer Flächen |
HR 100GigE | 100GigE (QSFP28) | Bis zu 105 MP | 100 Gbit/s | Sony Pregius S CMOS | Ultrahoher Datendurchsatz, RDMA-Streaming, fortschrittliches thermisches Design, Glasfaserunterstützung für die Übertragung über große Distanzen, optimiert für KI- und Edge- Verarbeitung | Hochgeschwindigkeitsinspektion, Halbleiterfertigung, KI-Bildverarbeitung, Automatisierung mit hohem Durchsatz |
HR Camera Link | Camera Link | Bis zu 122 MP | Bis zu 6,8 Gbit/s (je nach Konfiguration) | Sony, Gpixel, Canon, ON Semiconductor CMOS | Deterministische Bildübertragung mit geringer Latenz, direkter Sensorzugriff, ausgereiftes Framegrabber-Ökosystem, robuste Synchronisation | Wissenschaftliche Bildgebung, Halbleiterinspektion, Präzisions- metrologie, Machine Vision |
HR CXP | CoaXPress (CXP-6 / CXP-12) | Bis zu 122 MP | Bis zu 50 Gbit/s (4 × CXP-12) | Sony, Gpixel, Canon, ON Semiconductor CMOS | Schnelle Datenübertragung, große Kabellängen, Power over CoaXPress, deterministisches Triggering, geringe Latenz | Industrielle Hochgeschwindigkeitsinspektion, Display-Inspektion, Batterie- fertigung, Halbleiterinspektion |
Gemeinsame Merkmale der Serie
| Merkmal | Spezifikation |
|---|---|
Sensortyp | Hochauflösende CMOS-Flächensensoren |
Maximale Auflösung | Bis zu 122 MP (10GigE bis zu 65 MP; 100GigE bis zu 105 MP) |
Bildformate | Monochrom und Farbe |
Objektivanschluss | M58-Anschluss mit Adapterunterstützung |
Bildverarbeitung | Shading-Korrektur, Defektpixelkorrektur, LUT, ROI, Binning, Gamma, Offset |
Kamerasteuerung | GenICam-konform, Sequencer, programmierbare I/O, SafeTrigger |
Beleuchtungssteuerung | Integrierter mehrkanaliger LED-Strobe-Controller |
Industrielle Schnittstellen | RS232, TTL-24V I/O, programmierbare Logikfunktionen |
Anwendungen | Optische Metrologie, Halbleiterinspektion, Qualitäts- kontrolle, Elektronikfertigung, Flat-Panel-Inspektion, wissenschaftliche Bildgebung |
Spezifikation | Details |
Maximale Auflösung | Bis zu 122 MP |
Maximale Datenrate | Bis zu 50 Gbit/s |
Schnittstellenoptionen | 10GigE Vision, Camera Link, CoaXPress einschließlich CXP-6 und CXP-12 |
Objektivanschluss | M58 |
Objektivkompatibilität | Über Adapterringe an F-mount- und EF-mount-Objektive anpassbar |
Thermomanagement | Integrierte thermoelektrische Kühlung und Heizung mit staubgeschützter Belüftung |
Interner Speicher | Mindestens 128 MB |
Bildfunktionen | Shading-Korrektur, Defektpixelkorrektur, ROI, LUT, Binning, Gamma, Offset-Steuerung |
I/O und Synchronisation | TTL- und 24-V-tolerante I/O, RS232, Triggerlogik, Sequenzer, Timer, 4-Kanal-LED-Strobe-Controller |
Sensortypen | Hochauflösende CMOS-Sensoren von Anbietern wie Sony, Gpixel, Canon und ON Semiconductor |
Verfügbare Bildvarianten | Monochrom- und Farbmodelle |
FAQs
für HR-Serie hochauflösende Kameramodule
Kameras der HR-Serie bieten Auflösungen von bis zu 122 Megapixeln und einen Datendurchsatz von bis zu 50 Gbit/s. Diese Kombination ermöglicht es, mit einer einzigen Kamera sehr große Detailmengen zu erfassen und gleichzeitig schnelle Inspektionsabläufe zu unterstützen.
Die Serie ist mit mehreren Hochgeschwindigkeitsschnittstellen erhältlich, darunter 10GigE Vision, Camera Link und CoaXPress-Varianten wie CXP-6 und CXP-12. Das gibt Systementwicklern Flexibilität bei der Integration der Kamera in unterschiedliche Machine-Vision-Architekturen.
Die integrierte thermoelektrische Kühlung und Heizung hilft dabei, den Bildsensor im Dauerbetrieb auf einer stabilen Temperatur zu halten. Das unterstützt eine gleichmäßigere Bildqualität, geringeres Rauschen und eine höhere Stabilität bei wechselnden Umgebungsbedingungen oder Lasten.
Kameras der HR-Serie verwenden einen M58-Objektivanschluss. Mit geeigneten Adapterringen unterstützt der Anschluss auch gängige F-Mount– und EF-Mount-Objektive und bietet Anwendern damit große Flexibilität bei der Objektivauswahl.
Ja. Jede Kamera verfügt über mindestens 128 MB internen Bildspeicher. Dieser integrierte Puffer unterstützt Burst-Aufnahmen und schützt vor Bildverlusten, die durch vorübergehende Verzögerungen auf Host- oder Netzwerkseite verursacht werden.
Die HR-Serie bietet ein breites Spektrum an kamerainternen Funktionen wie Shading-Korrektur, Defektpixelkorrektur, ROI-Auswahl, Binning, Lookup-Tabellen (LUT), Gamma-Anpassung und Offset-Steuerung. Diese Werkzeuge helfen, die Bildqualität direkt in der Kamera zu optimieren.
Die Kameras bieten industrielle TTL- und 24-V-tolerante I/O, RS232, erweiterte Trigger- und Logikfunktionen, Sequencer-Unterstützung, Timer sowie einen integrierten 4-Kanal-LED-Strobe-Controller. Diese Funktionen ermöglichen die präzise Abstimmung von Belichtung, Triggern und Beleuchtung.
Die HR-Serie eignet sich ideal für präzise optische Messtechnik, detaillierte Qualitätsprüfung, großflächige Überwachung, Inspektion von Elektronik und Halbleitern, wissenschaftliche Bildgebung sowie weitere Anwendungen, die eine sehr hohe Auflösung bei schneller Datenübertragung erfordern.
