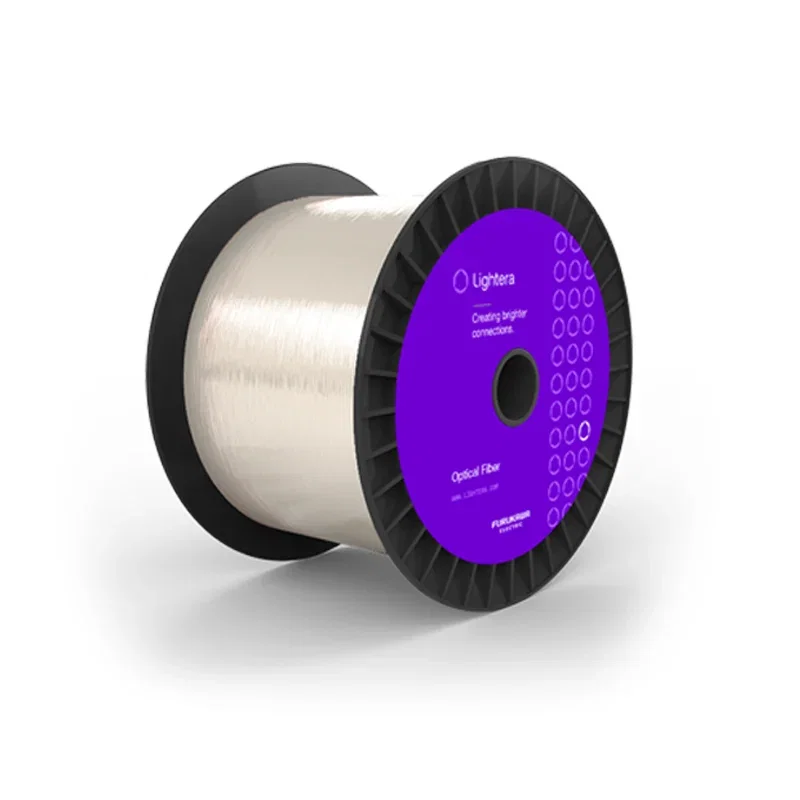

GyroSil® Polarisation Maintaining 1550 nm Optical Fibre for Gyroscopes
- Technologie
- Spezialfaser
- Partner
- Lightera (ehemals OFS)
GyroSil 1550 ist eine polarisationserhaltende Glasfaser für hochpräzise faseroptische Gyroskope und andere interferometrische Sensorsysteme. Ihr reduzierter Manteldurchmesser von 80 µm ermöglicht im Vergleich zu Standard-Telekommunikationsfasern eine sehr kompakte Spulenwicklung. So können Entwickler die Sensorgröße verringern, ohne die optische Leistung zu beeinträchtigen. Die Faser ist für den Betrieb bei 1550 nm optimiert und bietet eine geringe Dämpfung. Damit eignet sie sich für lange Messspulen mit minimalem Signalverlust.
Die doppelte Acrylatbeschichtung ist mit 135 µm oder 155 µm erhältlich und bietet Flexibilität zwischen hoher Packungsdichte und mechanischem Schutz. Das ausgeprägte polarisationserhaltende Verhalten wird durch einen niedrigen H-Parameter und eine kurze Schwebungslänge unterstützt, was zur Stabilisierung des Sensorausgangs beiträgt. Die Faser ist für hohe Beständigkeit bei Handhabung und Integration bis 100 kpsi proof-getestet. Für anspruchsvolle Anwendungen in Luft- und Raumfahrt sowie Verteidigung ist zudem eine Version für erweiterte Temperaturbereiche verfügbar. Insgesamt wurde GyroSil 1550 für zuverlässige, kompakte und präzise Trägheitsnavigationssysteme entwickelt.
GyroSil 1550 ist eine polarisationserhaltende (PM) Glasfaser, die für faseroptische Gyroskope (FOGs) und andere hochpräzise Anwendungen zur Rotationserfassung optimiert ist. Ihr reduzierter Manteldurchmesser von 80 µm unterstützt kompakte Spulenarchitekturen bei begrenztem Bauraum, während Varianten mit doppelter Acrylatbeschichtung einen praxisgerechten Ausgleich zwischen Spulendichte und Robustheit ermöglichen.
Die Faser ist für den Betrieb bei 1550 nm ausgelegt und kombiniert geringe Dämpfung, hohe Doppelbrechung und zuverlässige mechanische Eigenschaften für anspruchsvolle Luft- und Raumfahrt-, Verteidigungs- und Navigationssysteme.
Eigenschaften
- Polarisationserhaltendes Design: Bewahrt den Polarisationszustand des Lichts für stabile und präzise Gyroskopmessungen
- Reduzierter Mantel von 80 µm: Ermöglicht engere Spulenwicklung und kompaktere Sensordesigns
- Biegeunempfindliche Performance: Hält die Dämpfung in Glasfaserspulen mit kleinem Durchmesser niedrig
- Optionen mit doppelter Acrylatbeschichtung: Erhältlich mit Beschichtungsdurchmessern von 155 µm oder 135 µm für unterschiedliche Packaging-Anforderungen
- Optimiert für 1550 nm: Unterstützt verlustarme Übertragung bei der Standard-FOG-Betriebswellenlänge
- Hohe Doppelbrechung: Ein niedriger H-Parameter und eine kurze Schwebungslänge unterstützen eine starke Polarisationserhaltung
- 100-kpsi-Proof-Test: Bietet hohe Zugfestigkeit und Beständigkeit bei der Handhabung
- Option für erweiterten Temperaturbereich: GyroSil 1550-135B unterstützt den Betrieb von –55 °C bis +85 °C
- Strahlungsresistentes Kernkonzept: Ein Kern aus reinem Siliziumdioxid sorgt für höhere Widerstandsfähigkeit; für anspruchsvollere Umgebungen sind rad-hard Varianten verfügbar
Downloads
für GyroSil® Polarisation Maintaining 1550 nm Optical Fibre for Gyroscopes
GyroSil 1550 Polarisation-Maintaining Fibre – Datasheet
DownloadVerfügbare Modellvariationen
Alle verfügbaren Varianten und ein Vergleich ihrer Spezifikationen
| Specification | GyroSil 1550-155 (80/155) | GyroSil 1550-135 (80/135) | GyroSil 1550-135B (80/135, ext. temp) |
|---|---|---|---|
Cladding diameter | 80 ± 1 µm | 80 ± 1 µm | 80 ± 1 µm |
Coating diameter | 155 ± 5 µm | 135 ± 5 µm | 135 ± 5 µm |
Core concentricity error | < 0.5 µm | < 0.5 µm | < 0.5 µm |
Fibre type | Polarisation-maintaining | Polarisation-maintaining | Polarisation-maintaining |
Centre operating wavelength | 1550 nm | 1550 nm | 1550 nm |
Cutoff wavelength | < 1500 nm | < 1500 nm | < 1500 nm |
Mode field diameter @ 1550 nm | 6.4 ± 0.5 µm | 6.4 ± 0.5 µm | 6.4 ± 0.5 µm |
Attenuation @ 1550 nm | < 1.0 dB/km | < 1.0 dB/km | < 1.0 dB/km |
H-Parameter (1/m) | < 2 × 10^−5 | < 2 × 10^−5 | < 2 × 10^−5 |
Beat length @ 1550 nm | < 3.5 mm | < 3.5 mm | < 3.5 mm |
Operating temperature | Not specified | Not specified | –55 °C to +85 °C |
Proof test level | 100 kpsi | 100 kpsi | 100 kpsi |
Orderable part number | 27322 | 35589 | 89957 |
FAQs
für GyroSil® Polarisation Maintaining 1550 nm Optical Fibre for Gyroscopes
Faseroptische Gyroskope basieren auf der Interferenz von Lichtwellen, die sich in entgegengesetzter Richtung um eine Spule bewegen. Wenn die Faser zufällige Änderungen der Polarisation zulässt, kann das Signal zusätzliches Rauschen, Drift und Phaseninstabilität aufweisen. Eine polarisationserhaltende Faser wie GyroSil 1550 hilft dabei, einen stabilen Polarisationszustand zu bewahren. Das unterstützt sauberere Interferenzsignale und eine präzisere Rotationserfassung.
GyroSil 1550 wurde für Sensoranwendungen und nicht für die Telekommunikationsübertragung entwickelt. Statt des gebräuchlicheren Manteldurchmessers von 125 µm nutzt die Faser einen Manteldurchmesser von 80 µm, was eine deutlich engere Spulenwicklung in kompakten Gyroskopbaugruppen ermöglicht. Zudem handelt es sich um eine polarisationserhaltende Faser, sie ist mit doppelter Acrylatbeschichtung erhältlich und für anspruchsvolle Handhabungs- und Integrationsbedingungen bis 100 kpsi proof-getestet.
Beide Varianten haben denselben 80-µm-Mantel und dasselbe optische Design, unterscheiden sich jedoch im äußeren Beschichtungsdurchmesser. Die Variante mit 155 µm bietet etwas mehr mechanischen Schutz, während die Variante mit 135 µm den Gesamtdurchmesser der Faser für dichtere Wicklungen oder kompakteres Packaging reduziert. Das gibt Entwicklern mehr Flexibilität je nach Platzverhältnissen und Prioritäten bei der Handhabung.
GyroSil 1550 ist für Spulenanwendungen mit kleinem Durchmesser ausgelegt, wie sie typisch für faseroptische Gyroskope sind. Zwar ist hier kein konkreter minimaler Biegeradius angegeben, doch der reduzierte Mantel und das biegetolerante Design unterstützen sehr kompakte Wicklungen bei geringer Dämpfung. In praxisüblichen FOG-Spulengeometrien ist die Faser darauf ausgelegt, eine hohe Leistung ohne nennenswerte Signalverschlechterung beizubehalten.
Diese Werte sind wichtige Kennzahlen für die polarisationserhaltende Leistung. Ein sehr niedriger H-Parameter bedeutet eine minimale Kopplung zwischen den Polarisationsachsen, während eine kurze Schwebungslänge auf eine hohe Doppelbrechung hinweist. Zusammen zeigen diese Werte, dass GyroSil 1550 dafür ausgelegt ist, den Eingangs-Polarisationszustand auch über lange Faserlängen wirksam zu erhalten. Das ist für präzise Gyroskopspulen entscheidend.
Die Faser verwendet einen Kern aus reinem Siliziumdioxid, der im Vergleich zu einigen konventionellen Designs eine höhere Beständigkeit gegen strahlungsinduzierte Dämpfung unterstützt. Bei moderater Strahlenbelastung kann dies in Luft- und Raumfahrtumgebungen von Vorteil sein. Für anspruchsvollere Anwendungen im Weltraum oder bei hoher Strahlenbelastung ist eine spezielle rad-hard GyroSil Variante verfügbar.
Für die Standardvarianten ist in der bereitgestellten Spezifikationstabelle keine konkrete Betriebstemperatur angegeben. Die Version GyroSil 1550-135B für erweiterte Temperaturbereiche ist jedoch für den Betrieb von –55 °C bis +85 °C spezifiziert und eignet sich damit für rauere Umgebungen in Luft- und Raumfahrt sowie Verteidigung.
Ja, sie kann fusiongespleißt werden. Beim PM-to-PM-Spleißen sollten jedoch geeignete Ausrichtungsgeräte verwendet werden, um die polarisationserhaltenden Eigenschaften der Faser zu bewahren. Das Spleißen mit standardmäßigen nicht-PM-Fasern ist physikalisch möglich, allerdings bleibt die PM-Funktion über diesen Punkt hinaus nicht erhalten. Da GyroSil 1550 einen 80-µm-Mantel verwendet, sollten kompatible Vorbereitungs- und Spleißwerkzeuge eingesetzt werden.
