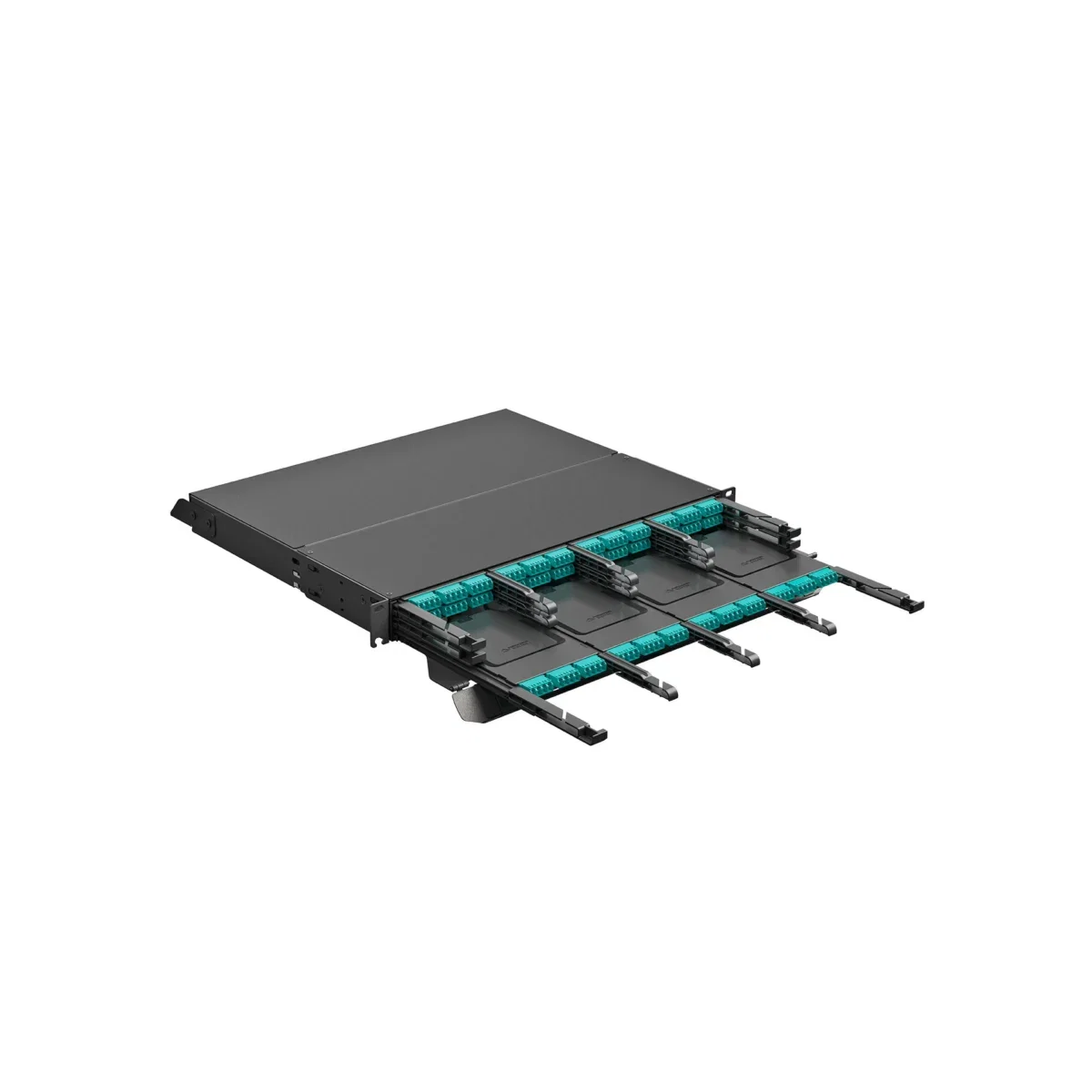

Optical Distribution Frame Modular FLX 1U, 2U or 4U

Jede Version unterscheidet sich in Höhe und Faserkapazität. Der 1U-Rahmen ist der kleinste und eignet sich für bis zu etwa 12 Faserverbindungen, ideal für kompakte Installationen oder erste Ausbaustufen. Das 2U-Modell verdoppelt diese Kapazität auf rund 24 Verbindungen für mittelgroße Netzwerkknoten. Die 4U-Variante ist die größte und kann etwa 72 Faserverbindungen aufnehmen, wodurch sie sich am besten für Anwendungen mit hoher Packungsdichte eignet. Alle drei haben dieselbe Breite und Tiefe für die Standard-Rackmontage, sodass die Auswahl im Wesentlichen davon abhängt, wie viele Faserports benötigt werden.

Die FLX-Serie ist dafür ausgelegt, sowohl Patchen als auch Spleißen sauber innerhalb derselben Einheit zu ermöglichen. In jedem Rahmen sind Aufnahmen für die Montage von Spleißkassetten vorgesehen (beispielsweise kann die 4U-Version bis zu sechs 12-Faser-Kassetten aufnehmen). Das bedeutet, dass Sie Glasfaserkabel fusionieren und die Spleiße direkt im Rahmen sichern können, wodurch ein separates Spleißgehäuse überflüssig wird.

Darüber hinaus sorgen integrierte Kabelmanagement-Funktionen – wie Kabelführungen und Befestigungspunkte – dafür, dass die Fasern ordentlich geführt werden und der korrekte Biegeradius eingehalten wird, was die Signalintegrität sicherstellt und für eine aufgeräumte Installation sorgt.

Der optische Verteilrahmen FLX unterstützt standardmäßige 19-Zoll-Adapterplatten oder -Kassetten für die Rackmontage und ist damit mit den gängigsten Glasfaser-Steck­verbindertypen kompatibel. Typischerweise können Sie Adapterplatten für LC, SC, ST, FC oder andere Standard-Steck­verbinder verwenden, abhängig von Ihren Netzwerkanforderungen.

Das modulare Design ermöglicht es Ihnen, unterschiedliche Adapterplatten oder vorkonfektionierte Kassetten flexibel zu kombinieren, sodass Sie jeden Rahmen mit genau den benötigten Steck­verbindertypen und Faseranzahlen konfigurieren können. Diese Flexibilität erleichtert die Integration des Rahmens in bestehende Glasfaser-Infrastrukturen und ermöglicht zukünftige Upgrades durch den Austausch von Panels.

Ja. Die modulare ODF-Serie FLX ist nach branchenüblichen Maßen gefertigt und auf Langlebigkeit ausgelegt, sodass sie für eine Vielzahl professioneller Umgebungen geeignet ist.

In Telekom-Vermittlungsstellen oder Vermittlungsstandorten können diese Rahmen eingehende und ausgehende Glasfaserleitungen mit ordnungsgemäßer Organisation und Spleißung verwalten. In Rechenzentren dienen die FLX-Rahmen als hochdichte Glasfaser-Patchfelder, die Geräteschränke nahtlos verbinden und gleichzeitig Kabelgewirr minimieren. Das Frontzugangsdesign und die klare Anordnung sind besonders nützlich in Rechenzentrumsinstallationen, in denen der Platz begrenzt ist und ein schneller Zugriff für Umzüge, Erweiterungen und Änderungen erforderlich ist.

Insgesamt ermöglichen die neutrale Gestaltung des Rahmens (hellgraue Oberfläche) und die Standardabmessungen den Einsatz in verschiedensten Umgebungen – von IT-Räumen in Unternehmen bis hin zu Einrichtungen von Dienstleistern.

Jeder FLX-Verteilerrahmen wird einbaufertig für die Rack-Montage geliefert und umfasst in der Regel die grundlegende Montagehardware (Rack-Schrauben oder Halterungen), die für die Befestigung in einem 19-Zoll-Rack erforderlich ist. Der Rahmen selbst ist mit integrierten Kabelführungsfunktionen konstruiert – so gibt es häufig Kabeleinführungsöffnungen und Befestigungspunkte, an denen Kabelbinder oder Klettbänder zur Zugentlastung eingehender Glasfaserbündel angebracht werden können. Bei den meisten Installationen ist kein zusätzlicher Kauf von Kabelmanagement-Komponenten erforderlich, da das Chassis die geordnete Führung von Patchkabeln und Pigtails unterstützt.

Für sehr spezifische Konfigurationen können jedoch optionale Zubehörteile oder zusätzliche Spleißkassetten (über die enthaltenen hinaus) beim Hersteller erhältlich sein.

Der FLX Optical Distribution Frame besteht aus einer robusten Metalllegierung (in der Regel Stahl oder Aluminium), um Festigkeit und Steifigkeit zu gewährleisten. Das Gehäuse ist typischerweise in einem pulverbeschichteten Hellgrau ausgeführt, das für langfristige Haltbarkeit kratzfest und korrosionsbeständig ist. Dank dieser robusten Konstruktion kann der Rahmen das Gewicht von Kabeln und Adaptern tragen, ohne sich zu verformen, und schützt die internen Fasern vor äußeren Einwirkungen oder unsachgemäßer Handhabung.

In der Praxis ist der FLX Rahmen dafür ausgelegt, den täglichen Anforderungen von Netzwerkumgebungen standzuhalten – von Vibrationen und Staub in Tele­kommunikationsräumen bis hin zu häufigen Umkonfigurationen von Patchkabeln in stark frequentierten Rechenzentren – und dabei kritische Faserverbindungen zuverlässig zu schützen.

Die FLX Serie ist in erster Linie für den Innenbereich vorgesehen (z. B. klimatisierte Räume oder Innenschränke) und nicht für die direkte Nutzung im Freien. Sie arbeitet zuverlässig über einen großen Umgebungstemperaturbereich (ca. -10 °C bis +60 °C) und kann typische Feuchtigkeitswerte in Innenräumen (bis zu 85 % relative Luftfeuchtigkeit bei 30 °C) problemlos bewältigen.

Der Rahmen ist jedoch kein abgedichtetes Gehäuse und verfügt nicht über eine IP-zertifizierte Wetterfestigkeit, sodass er ohne zusätzliche Schutzmaßnahmen nicht für nasse Außenbedingungen oder extreme Umgebungen geeignet ist. Für Außeneinsätze wird der FLX Rahmen normalerweise in einem wetterfesten Schrank oder Gehäuse untergebracht, das ihn vor Regen, Staub und extremen Temperaturen schützt.
