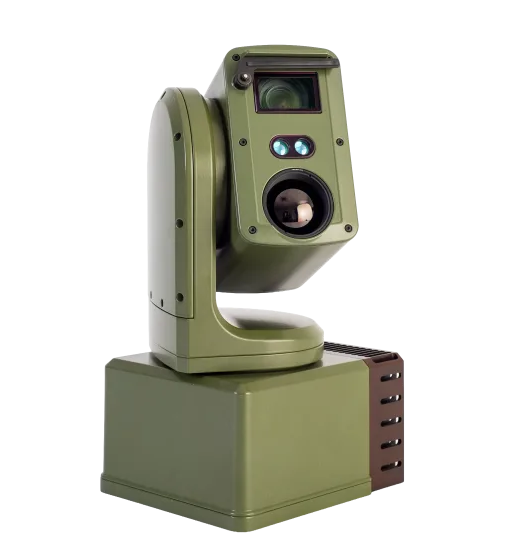

Podview-Serie EOIR-Kamerasystem

Die Auswahl hängt davon ab, ob die Anwendung visuelle Identifizierung, thermische Detektion, gemessene Zielentfernung oder eine Kombination aus allen drei erfordert. Der EO-Kanal nutzt einen 8,40-MP-STARVIS-2-Sensor, liefert UHD-4K-Video mit 30 fps und deckt ein horizontales Sichtfeld von 59,0° bis 2,8° ab. Der optionale LWIR-Kanal ergänzt dies um 640p-Wärmebildgebung mit 12 µm im Bereich von 8 bis 14 µm, während der Entfernungsmesser bei einem NATO-Ziel von 2,3 m eine Reichweite von 1.850 m bei einer angegebenen Genauigkeit von ±1 m erreicht. Wärmebildgebung ist relevant, wenn die sichtbare Beleuchtung begrenzt ist, während der EO-Kanal mehr visuelle Details liefert. Vor der Auswahl der endgültigen Nutzlast sollten Ingenieure eine anwendungsspezifische Modellierung für Detektion, Erkennung und Identifizierung durchführen.

Die Standard-Strom­versorgung beträgt 37 bis 55 V DC und erweitert sich bei Verwendung des optionalen PodHub auf 12 bis 55 V DC. Die Kommunikation erfolgt über 1 Gbps Ethernet, sodass Steuerung, Metadaten und codiertes Video ein IP-basiertes Netzwerk gemeinsam nutzen können. H.264-Streaming ist enthalten; H.265 ist optional per Software-Load verfügbar, wenn eine geringere Übertragungsbandbreite erforderlich ist. Die Leistungsaufnahme ist nicht angegeben. Daher sollten Versorgung, Kabelquerschnitt und Schutzgeräte erst ausgewählt werden, nachdem die maximale Betriebslast bestätigt wurde. Bei der Netzwerkauslegung sollte außerdem gleichzeitiger Verkehr für Video, Metadaten, Fernverwaltung und Software-Updates berücksichtigt werden, anstatt die Verbindung nur auf einen einzelnen komprimierten Stream auszulegen.

Das System kombiniert mechanische Direktantriebs-Stabilisierung mit elektronischer Bildstabilisierung und IMU-Daten, um Plattformbewegungen auszugleichen. Die mechanische Korrektur eignet sich für stärkere Rotationsstörungen, während die elektronische Verarbeitung verbleibende Bildbewegungen kompensieren kann, dabei jedoch Beschnitt und Verarbeitungsverzögerungen verursachen kann. Kontinuierliche Rotation und Bewegungsgeschwindigkeiten bis 720°/s unterstützen die Wiedererfassung von Zielen, wenn die Trägerplattform Kurs oder Lage ändert. Die Windstabilität ist mit 150 km/h oder 42 m/s angegeben, ersetzt jedoch keine strukturelle Bewertung des Montagepunkts. Integratoren für Fahrzeuge und Schiffe sollten bei der Auslegung der Installation Vibrationsspektren, Montageresonanzen, Kabelführung und Sichtbehinderungen bewerten.

Ja, die Integration wird über IP-Vernetzung, eine Weboberfläche, dedizierte APIs und ein SDK unterstützt. Zu den unterstützten Protokollen gehören ONVIF Profile S und SAPIENT; Informationen können außerdem in TAK-Umgebungen eingespeist werden. Codiertes Video steht in H.264 zur Verfügung, optional auch mit H.265-Load, und autonome Ereignisse können als Metadaten mit geringerer Bandbreite statt als kontinuierliches Full-Motion-Video übertragen werden. Dadurch kann der Sensor eigenständig oder als Komponente in einer umfassenderen C2-, VMS- oder Battle-Management-Architektur betrieben werden. Vor dem Einsatz sollten Ingenieure dennoch das genaue Protokollprofil, Nachrichtenschema, Authentifizierungsverfahren und den Befehlssatz gegen die empfangende Plattform validieren.

Der Jetson Orin AGX Prozessor mit JetPack 6 kann kompatible Edge-Modelle von Drittanbietern oder vom Nutzer installierte Modelle hosten. Diese Modelle lassen sich für lokale Detektion, Klassifizierung und Verfolgung nutzen, ohne auf einen zentralen Cloud-Verarbeitungsdienst angewiesen zu sein. Die Softwareumgebung ist darauf ausgelegt, Modell-Loads bei veränderten operativen Anforderungen auszutauschen, während APIs die Modelle mit Video- und anderen Sensordaten verbinden. Kompatible Supplemental Sensor Modules können den Verarbeitungsablauf um Eingaben von Radar-, Akustik-, Magnet-, Vibrations- oder Electronic-Support-Sensoren erweitern. Die Modellauswahl bleibt eine ingenieurtechnische Aufgabe, da die Leistung von Trainingsdaten, Zieltyp, Umgebungsbedingungen, Sensorkonfiguration und der geforderten Falschalarmrate abhängt.

Unkomprimierte Bilddaten werden intern vom Sensorkopf an den Basisprozessor übertragen, wodurch vor der Edge-Analyse eine zwischengeschaltete Kompressionsstufe entfällt. Externe Nutzer können je nach Anforderung H.264- oder optional H.265-Video, Standbilder, Warnmeldungen oder Metadaten mit geringerer Bandbreite empfangen. Die 1 Gbps Ethernet-Schnittstelle stellt die Netzwerkverbindung bereit, während 2 TB Onboard-Speicher die lokale Speicherung von Ereignissen und Video unterstützen. Eine numerische Angabe zur End-to-End-Latenz oder Speicherdauer wird nicht gemacht, da beide von Codierungseinstellungen, Bildrate, Modell-Load und Aufzeichnungsrichtlinie abhängen. Systementwickler sollten daher die vollständige Verarbeitungs- und Kommunikationskette unter der vorgesehenen gleichzeitigen Last testen.

Das Gehäuse ist nach IP68 gemäß BS EN 60529 und nach IK10 gemäß EN 62262 eingestuft und für einen Betriebstemperaturbereich von -20 °C bis +55 °C ausgelegt. Das Aluminiumgehäuse verfügt über eine seewasserbeständige Beschichtung, während für die optischen Öffnungen der EO- und Wärmebildpfade gehärtetes Glas und Germanium verwendet werden. Ein Wischer ist für die Öffnungen der EO-Kamera und des Laser-Entfernungsmessers vorgesehen und unterstützt die freie Sicht bei exponiertem Betrieb. Die Windstabilität ist mit 150 km/h oder 42 m/s angegeben, was besonders für erhöhte oder fahrzeugmontierte Installationen relevant ist. Bei der endgültigen Installationsauslegung sollten dennoch Steckerdichtung, Entwässerung, galvanische Verträglichkeit, Montagesteifigkeit, Zugentlastung der Kabel sowie der Zugang für Reinigung und Wartung berücksichtigt werden.
