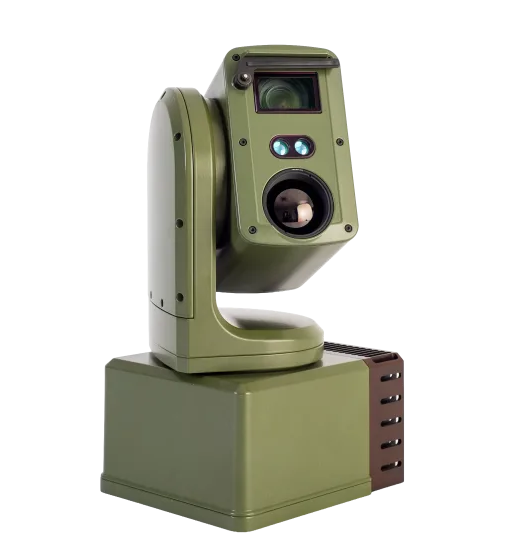

Système de caméra EOIR de la série Podview

Le choix dépend de la nécessité, pour l’application, d’assurer une identification visuelle, une détection thermique, une mesure de la distance à la cible ou une combinaison des trois. Le canal EO utilise un capteur STARVIS 2 de 8,40 MP, fournit une vidéo UHD 4K à 30 fps et couvre un champ de vision horizontal de 59,0° à 2,8°. Le canal LWIR en option ajoute une imagerie thermique 640p, 12 µm sur la bande 8 à 14 µm, tandis que le télémètre atteint 1 850 m sur une cible OTAN de 2,3 m avec une précision annoncée de ±1 m. L’imagerie thermique est pertinente lorsque l’éclairage visible est limité, tandis que le canal EO offre un niveau de détail visuel supérieur. Les ingénieurs doivent réaliser une modélisation spécifique à l’application en matière de détection, de reconnaissance et d’identification avant de choisir la charge utile finale.

L’alimentation standard est de 37 à 55 V DC, étendue à 12 à 55 V DC lorsque le PodHub en option est utilisé. Les communications passent par Ethernet 1 Gbps, ce qui permet au contrôle, aux métadonnées et à la vidéo encodée de partager un réseau basé sur l’IP. Le streaming H.264 est inclus, avec H.265 disponible via un chargement logiciel optionnel lorsque la réduction de la bande passante de transmission est nécessaire. La consommation électrique n’est pas indiquée ; l’alimentation, la section de câble et les dispositifs de protection ne doivent donc être dimensionnés qu’après confirmation de la charge maximale en fonctionnement. La conception du réseau doit également prendre en compte les flux simultanés de vidéo, de métadonnées, de gestion à distance et de mises à jour logicielles, plutôt que de dimensionner la connexion sur la base d’un seul flux compressé.

Le système associe une stabilisation mécanique à entraînement direct, une stabilisation électronique de l’image et les données de l’IMU pour compenser les mouvements de la plateforme. La correction mécanique est adaptée aux perturbations rotationnelles les plus importantes, tandis que le traitement électronique peut compenser les mouvements résiduels de l’image, au prix possible d’un recadrage et d’une latence de traitement. La rotation continue et les vitesses de mouvement jusqu’à 720°/s facilitent la réacquisition de la cible lorsque la plateforme porteuse change de cap ou d’assiette. La résistance au vent est annoncée à 150 km/h ou 42 m/s, mais cela ne remplace pas une évaluation structurelle du point de montage. Les intégrateurs de véhicules et de navires doivent évaluer les spectres vibratoires, la résonance du montage, le cheminement des câbles et les obstructions de la ligne de visée lors de la conception de l’installation.

Oui, l’intégration est prise en charge via la mise en réseau IP, une interface web, des API dédiées et un SDK. Les protocoles pris en charge incluent ONVIF Profile S et SAPIENT, et les informations peuvent également être transmises dans des environnements TAK. La vidéo encodée est disponible en H.264, avec un chargement H.265 en option, et les événements autonomes peuvent être transmis sous forme de métadonnées à plus faible bande passante plutôt que sous forme de vidéo continue en mouvement intégral. Cela permet au capteur de fonctionner de manière autonome ou comme l’un des composants d’une architecture C2, VMS ou de gestion du combat plus large. Les ingénieurs doivent néanmoins valider le profil de protocole exact, le schéma de message, la méthode d’authentification et le jeu de commandes avec la plateforme réceptrice avant le déploiement.

Le processeur Jetson Orin AGX avec JetPack 6 peut héberger des modèles edge compatibles, tiers ou installés par l’utilisateur. Ces modèles peuvent être utilisés pour la détection, la classification et le suivi en local, sans dépendre d’un service centralisé de traitement dans le cloud. L’environnement logiciel est conçu pour permettre l’échange des chargements de modèles à mesure que les exigences opérationnelles évoluent, tandis que des API relient les modèles à la vidéo et aux autres données capteurs. Des Supplemental Sensor Modules compatibles peuvent ajouter au flux de traitement des entrées issues de capteurs radar, acoustiques, magnétiques, de vibration ou de soutien électronique. Le choix des modèles reste une tâche d’ingénierie, car les performances dépendront des données d’entraînement, du type de cible, des conditions environnementales, de la configuration des capteurs et du taux de fausses alarmes requis.

Les images non compressées sont transférées en interne de la tête capteur vers le processeur de base, ce qui évite une étape intermédiaire de compression avant l’analyse en périphérie. Les utilisateurs externes peuvent recevoir, selon les besoins opérationnels, des vidéos H.264 ou H.265 en option, des images fixes, des alertes ou des métadonnées à plus faible bande passante. L’interface Ethernet 1 Gbps assure la connexion réseau, tandis que les 2 TB de stockage embarqué permettent la conservation locale des événements et des vidéos. Aucun chiffre de latence de bout en bout ni de durée de stockage n’est indiqué, car ces deux paramètres varient selon les réglages d’encodage, la fréquence d’images, la charge des modèles et la politique d’enregistrement. Les concepteurs système doivent donc tester l’ensemble de la chaîne de traitement et de communication sous la charge simultanée prévue.

Le boîtier est certifié IP68 selon BS EN 60529 et IK10 selon EN 62262, avec une plage de température de fonctionnement de -20 °C à +55 °C. Son corps en aluminium reçoit un revêtement de qualité marine, tandis que les ouvertures optiques utilisent du verre trempé et du germanium pour les voies EO et thermique. Un essuie-glace équipe les ouvertures de la caméra EO et du télémètre laser, afin de préserver la visibilité en conditions d’exposition. La résistance au vent est annoncée à 150 km/h ou 42 m/s, ce qui est pertinent pour les installations en hauteur ou montées sur véhicule. La conception finale de l’installation doit néanmoins traiter l’étanchéité des connecteurs, le drainage, la compatibilité galvanique, la rigidité du montage, le soulagement de traction des câbles ainsi que l’accès pour le nettoyage et la maintenance.
