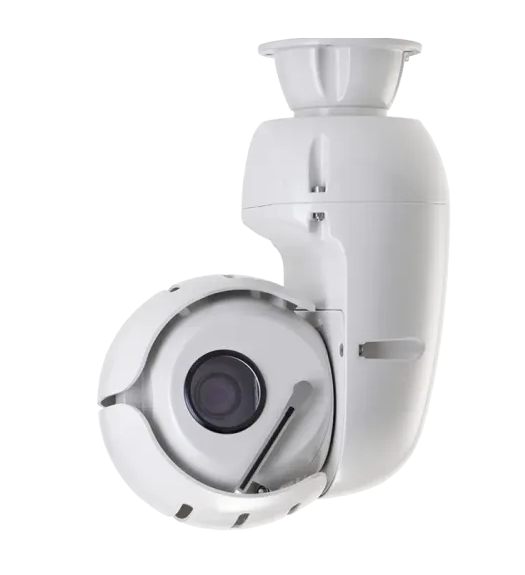

Hydra-Serie Low-Light-Kamerasystem

Wählen Sie das Modell, indem Sie Bildauflösung, optischen Zoom, Lichtempfindlichkeit bei wenig Umgebungslicht, Bildrate und den verfügbaren Einbauraum gegeneinander abwägen. Das HY5230 bietet 2MP Auflösung mit 30-fachem optischem Zoom im kleinsten Gehäuse mit 382 x 276 x 168mm und eignet sich damit besonders dort, wo geringes Gewicht und kompakte Abmessungen wichtig sind. Das HY5236 erhöht den Zoom auf das 36-Fache und die Farblichtempfindlichkeit auf 0,005 lux, während das HY5240 den optischen Zoom auf das 40-Fache erweitert. Das HY5340 kombiniert 3MP Auflösung, 40-fachen Zoom und 60fps für zusätzliche Details, ohne auf 4K wechseln zu müssen. Das HY5840 bietet 8MP 4K UHD Auflösung und 40-fachen Zoom, allerdings liegt seine maximale Bildrate bei 30fps und seine monochrome Empfindlichkeit ist weiterhin TBA.

Die Hydra5000 Baureihe unterstützt beim HY5236, HY5240, HY5340 und HY5840 Farbbildgebung bis hinunter zu 0,005 lux, während das HY5230 mit 0,01 lux spezifiziert ist. Die monochrome Empfindlichkeit beträgt unter den angegebenen Testbedingungen 0,0001562 lux für das HY5230 und 0,000039 lux für das HY5236. Das HY5240 und das HY5340 sind für monochromen Betrieb bei 0 lux ausgelegt, wenn die IR-Beleuchtung aktiv ist. Ein werkseitig installiertes Modul kombiniert drei 850nm-IR-Leisten mit drei weißen Leuchtdioden (LED)-Leisten und koppelt das Beleuchtungsmuster automatisch an die Zoom-Einstellung. Die breiten, mittleren und engen Lichtkegel sind mit 53°, 14° bzw. 10° angegeben und erreichen laut Spezifikation eine Reichweite von bis zu 500m. Die Leistung des HY5840 bei völliger Dunkelheit sollte vor der Spezifikation bestätigt werden, da seine monochrome Empfindlichkeit weiterhin als TBA aufgeführt ist.

Die Kamera benötigt eine Versorgung mit 46–50VDC und kann bis zu 2A aufnehmen. Daher sollte das Strom­versorgungs­system auf den maximalen Betriebszustand ausgelegt werden und nicht nur auf den statischen Wert. Der typische Verbrauch liegt bei 5–10W im Stillstand bei ausgeschalteter Beleuchtung und bei 15–20W im Stillstand bei eingeschalteter Beleuchtung. Die maximale Leistungsaufnahme beträgt 96W, während der optionale PoE++-Anschluss nach IEEE 802.3bt den Betrieb bis zur angegebenen PoE-Grenze von 70W unterstützt. Für die Netzwerkanbindung steht 10/100 Base-T(X) Ethernet mit einer Bitrate des Primärstreams von bis zu 16Mbps und Sekundärstreams von jeweils bis zu 4Mbps zur Verfügung. Uplinks der Switches, Recorder-Durchsatz und Speicherbedarf sollten daher anhand der Anzahl und Bitrate der aktivierten Streams berechnet werden. Zusätzlich ist ausreichende Reserve für Kamerabewegung, Beleuchtung und andere Lastspitzen erforderlich.

Der Direktantrieb deckt Schwenk- und Neigegeschwindigkeiten von 0,05°/s bis 540°/s ab, sodass dieselbe Plattform sowohl langsame Beobachtungsbewegungen als auch schnelle Preset-Wechsel ausführen kann. Die Auflösung der Schwenk- und Neigepositionierung beträgt 0,01° und unterstützt damit die präzise Rückkehr zu definierten Interessensbereichen. Beide Achsen ermöglichen eine kontinuierliche 360°-Drehung, mit einem softwareseitig aktivierbaren Neige-Endanschlag bei ±90°, wenn die Anwendung einen konventionellen Bewegungsbereich erfordert. Es lassen sich bis zu 500 Presets und acht programmierbare Touren speichern, während die automatische Parkposition benutzerdefiniert festgelegt werden kann. Der Verzicht auf Zahnräder und Riemen reduziert die Komplexität des Antriebsstrangs und ermöglicht geräuscharme Bewegungen – ein Vorteil für verdeckte Überwachung, Broadcast-Umgebungen und Installationen in der Nähe belegter Bereiche.

Das Gehäuse ist nach IP67 gegen das Eindringen von Wasser und Staub geschützt und nach IK10 schlagfest ausgelegt; der Betriebs- und Lagerbereich reicht von -30°C bis +60°C. Zudem unterstützt es eine relative Luftfeuchtigkeit von 0 bis 100% und wurde nach EN 60068-2-52 Salt Spray Severity Level 1 geprüft. Die Konstruktion besteht aus passiviertem Aluminium-Druckguss, pulverbeschichteter Epoxid-Lackierung, einem kratzfesten Glasfenster und einem vom Benutzer bedienbaren Silikonwischer. Das HY5230 wiegt bis zu 7,5kg, während die übrigen Varianten bis zu 9,5kg wiegen und einen größeren Schwenkbereich benötigen. Die Montage erfolgt über einen 4-Zoll-PCD mit vier M8-Durchgangsbohrungen, und die Kamera kann stehend oder hängend installiert werden. Tragstruktur, Kabelführung und standortspezifische Windlasten sollten dennoch vor der Installation separat geprüft werden.

Die Hydra5000 unterstützt die IP-Video-Integration über ONVIF Profile G, S und T sowie über eine 10/100 Base-T(X) Ethernet-Schnittstelle. Verfügbar sind H.264-, H.265- und MJPEG-Komprimierung mit einem Primärstream und drei Sekundärstreams für unterschiedliche Anforderungen bei Aufzeichnung, Anzeige oder Analyse. Zu den Netzwerksicherheitsfunktionen gehören SRT, HTTPS/SSL, IP-Filterung, 802.1X, Benutzerauthentifizierung und Zugriffskontrollen bei der Anmeldung. Die integrierte Analytik umfasst Bewegungs-, Objekt- und Gesichtserkennung, ANPR, Fahrzeuggeschwindigkeit, Eindringungserkennung, Linienzählung, Bewegungsrichtung, Defokus-Erkennung und Objektunschärfe. Vor dem Einsatz sollte die Kompatibilität mit dem vorgesehenen ONVIF-Profil, den Analytik-Metadaten, der Alarmverarbeitung und dem Aufzeichnungsformat geprüft werden, anstatt davon auszugehen, dass jede Funktion von jeder Videomanagement-Plattform identisch bereitgestellt wird.

Ein optional werkseitig installiertes 512GB Micro SD-, SDHC- oder SDXC-Medium ermöglicht lokale Aufzeichnungen, wenn die Netzwerkverbindung eingeschränkt oder vorübergehend nicht verfügbar ist. Die tatsächliche Speicherdauer hängt vom gewählten Codec, der Bildauflösung, der Bildrate und der Bitrate ab, die beim Primärstream bis zu 16Mbps erreichen kann. Es stehen acht Privacy-Mask-Bereiche zur Verfügung, die jeweils durch ein Polygon mit acht Punkten definiert werden; außerdem kann die Analytik ausgewählte Personen, Fahrzeuge oder beides unkenntlich machen. Acht Bewegungserkennungsbereiche sowie Funktionen wie Eindringungserkennung, Objekterkennung und virtuelle Linienzählung können ereignisgesteuerte Workflows auslösen. Ein einzelner optisch entkoppelter Alarmeingang und ein potenzialfreier Schließerausgang ermöglichen den Anschluss externer Sensoren oder Standorttechnik, vorbehaltlich der Ausgangsspezifikation von 24VAC/48VDC und 100mA.

Die Hydra5000 Baureihe ist in Form und Passung mit Hydra3000 austauschbar und unterstützt sowohl die stehende als auch die hängende Installation. Die aktuelle Befestigung nutzt einen Lochkreisdurchmesser von 4 Zoll mit vier M8-Durchgangsbohrungen. Die gewählte Ausrichtung lässt sich per Software konfigurieren, sodass das angezeigte Bild und das Verhalten der Bewegungssteuerung an die Einbaulage angepasst werden können. Bei der Austauschplanung sollte dennoch die Gehäusefreiheit geprüft werden, da das HY5230 und die größeren Modelle HY5236 bis HY5840 unterschiedliche Schwenkbereiche haben. Auch Versorgungskapazität, PoE-Budget, Netzwerkeinstellungen, Steck­verbinderanordnung und Zubehörkompatibilität sollten verifiziert werden, da mechanische Austauschbarkeit nicht automatisch die vollständige elektrische und systemseitige Kompatibilität bestätigt.
