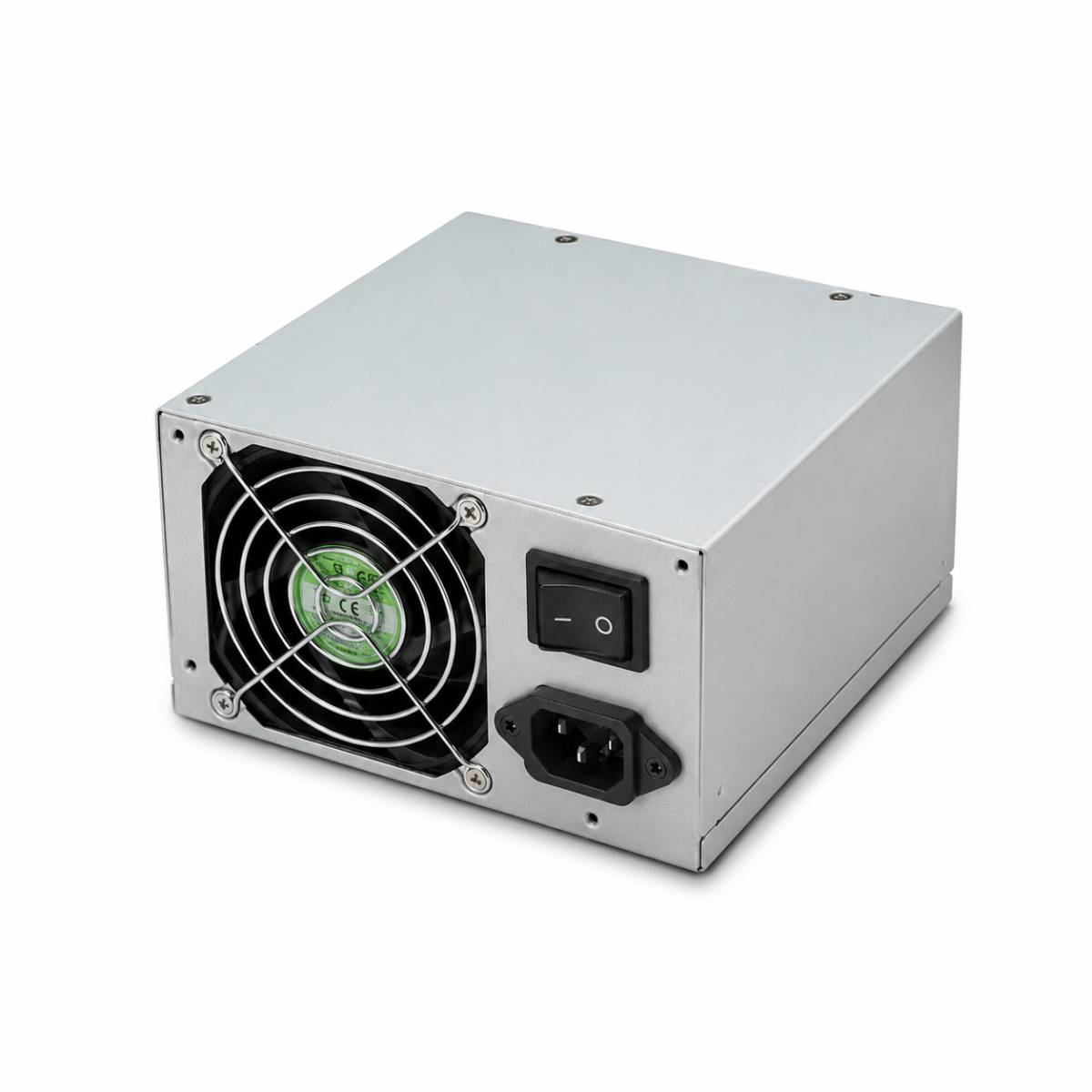

De FSP400M-70PD is een medische 400 W AC/DC-voeding in een standaard PS2/ATX-behuizing van 140 × 150 × 86 mm. Deze is ontworpen voor medische elektrische apparatuur en x86-gebaseerde systemen die conventionele ATX-spanningsrails en kabelinterfaces vereisen. De unit accepteert 90–264 VAC bij 47–63 Hz en beschikt over actieve vermogensfactorcorrectie met een minimale vermogensfactor van 0,9. IEC 60601-1- en IEC 62368-1-certificering, BF-klasse isolatie en gespecificeerde 2 MOPP-isolatie van ingang naar uitgang ondersteunen integratie in veiligheidskritische apparatuur. Afzonderlijke +12 V-rails, een via DC/DC afgeleide +3,3 V-uitgang en lage eisen aan minimale belasting ondersteunen compatibiliteit met instap-pc-platforms. Werking bij volle belasting is gespecificeerd van 0 °C tot +50 °C, gevolgd door lineaire derating tot 50% belasting bij +70 °C. De voeding is bovendien geschikt voor installatie op hoogtes tot 5.000 meter.
De FSP400M-70PD is een medische 400 W AC/DC-voeding in een standaard PS2 / ATX-behuizing, bedoeld voor systemen die conventionele ATX-rails en connectorsets vereisen. De voeding combineert een breed ingangsbereik van 90–264 VAC, actieve PFC, BF-klasse isolatie en gespecificeerde 2 MOPP-isolatie om integratie in medische elektrische apparatuur te ondersteunen.
Met IEC 60601-1- en IEC 62368-1-certificering, afzonderlijke +12 V-rails, een via DC/DC afgeleide +3,3 V-rail en werking tot 5.000 meter is deze voeding geschikt voor x86-gebaseerde medische platforms en andere veiligheidskritische apparatuur die een medische PSU in ATX-formaat vereist.
Bereikfuncties
Een algemeen overzicht van wat dit bereik te bieden heeft
- 400 W continu uitgangsvermogen – Levert voeding via meerdere rails voor ATX-gebaseerde medische computersystemen.
- Standaard PS2 / ATX-vormfactor – Past in apparatuur die is ontworpen voor een conventionele ATX-voeding met afmetingen van 140 × 150 × 86 mm.
- Ingangsbereik van 90–264 VAC – Ondersteunt werking bij een breed scala aan netspanningen.
- Actieve PFC – Biedt een gespecificeerde minimale vermogensfactor van 0,9.
- Medische en ICT-certificeringen – Naleving van IEC 60601-1 en IEC 62368-1 ondersteunt integratie in gereguleerde apparatuur.
- BF-klasse isolatie en 2 MOPP-isolatie – Specificeert een ingang-naar-uitgang-isolatieweerstand van 4.000 VAC voor medische systeemontwerpen.
- 80 PLUS Gold-efficiëntieprofiel – Beoordeeld op efficiëntiepunten van 87%, 90% en 87%.
- Via DC/DC afgeleide +3,3 V-rail – Ondersteunt stabiel uitgangsgedrag bij wisselende systeembelastingen.
- Emissieprestaties van klasse B – EN 55011- en EN 55022-klasse B-specificaties ondersteunen EMC-bewuste ontwerpen.
- Uitgebreide beveiligingsfuncties – Overspannings-, overstroom- en kortsluitbeveiliging zijn aanwezig op belangrijke uitgangsrails.
- Geschikt voor grote hoogtes – Gespecificeerd voor gebruik tot 5.000 meter.
- Complete ATX-kabelset – Inclusief connectoren voor moederbord, CPU, PCIe, SATA, PATA en floppy.
Downloads
voor FSP400M-70PD - 400W ATX AC/DC medisch desktopvoeding
Wat zit er in dit assortiment?
Alle varianten in het assortiment en een vergelijking van wat ze bieden
| Specificatie | Waarde |
|---|---|
Producttype | Medische AC/DC ATX-voeding |
Maximaal continu uitgangsvermogen | 400W |
Vormfactor | PS2 / standaard ATX |
Afmetingen | 140 × 150 × 86mm |
Gewicht | 1,817kg |
Ingangsspanning | 90–264VAC |
Ingangsfrequentie | 47–63Hz |
Ingangsstroom bij 115VAC, 60Hz | 6A RMS |
Ingangsstroom bij 230VAC, 50Hz | 3A RMS |
Vermogensfactor | minimaal 0,9 |
Vermogensfactorcorrectie | Actieve PFC |
Efficiëntieprofiel | 80 PLUS Gold; 87%, 90%, 87% |
Ingang-naar-uitgang doorslagspanning | 4.000VAC, 2 MOPP |
Bedrijfstemperatuur | 0°C tot +50°C |
Derating | 100% belasting bij +50°C, lineair verlaagd tot 50% belasting bij +70°C |
Maximale bedrijfshoogte | 5.000 meter |
MTBF | 100.000 uur bij volle belasting en 25°C omgevingstemperatuur, berekend volgens MIL-HDBK-217 |
| Uitgang | Minimale belasting | Maximale belasting | Belastingsregeling | Rimpel en ruis | Opmerkingen |
|---|---|---|---|---|---|
+3.3V | 0.1A | 21A | ±5% | 50mV P-P | DC/DC-afgeleide uitgang |
+5V | 0.1A | 18A | ±5% | 50mV P-P | — |
+12V1 | 0.2A | 18A | ±5% | 120mV P-P | — |
+12V2 | 0.05A | 18A | ±5% | 120mV P-P | — |
+12V3 | — | — | ±5% | 120mV P-P | Niet gebruikt in dit model |
-5V | 0A | 0.2A | ±10% | 100mV P-P | Op aanvraag beschikbaar; niet aanwezig op het standaardmodel |
-12V | 0A | 0.5A | ±10% | 120mV P-P | — |
+5V stand-by | 0A | 3A | ±5% | 50mV P-P | Automatisch herstelbeveiliging |
Gecombineerde +3.3V- en +5V-uitgang | — | 120W | — | — | Maximaal gecombineerd vermogen |
Gecombineerde +12V-uitgang | — | 29A | — | — | Maximale gecombineerde stroom |
Totale uitgang | — | 400W | — | — | Maximale continue uitgang |
| Beveiliging | Bewaakte uitgangen | Reactie |
|---|---|---|
Overspanningsbeveiliging | +3.3V, +5V en +12V | Vergrendelde uitschakeling |
Overstroom- en kortsluitbeveiliging | +3.3V, +5V en +12V | Vergrendelde uitschakeling |
Overstroom- en kortsluitbeveiliging | -12V en optionele -5V | Automatisch herstel |
Overstroom- en kortsluitbeveiliging | +5V stand-by | Automatisch herstel |
| Standaard of test | Prestaties |
|---|---|
IEC 60601-1-2 | Medische EMC-prestaties |
EN 55011 / EN 55022 | Geleide en uitgestraalde emissies klasse B |
EN 61000-3-2 | Harmonische stroomemissies klasse A |
EN 61000-3-3 | Spanningsschommelingen en flikkering |
EN 61000-4-2 | ±15 kV luchtontlading en ±8 kV contactontlading |
EN 61000-4-3 | 9–28 V/m uitgestraalde immuniteit |
EN 61000-4-4 | ±2 kV elektrische snelle transiënten en bursts |
EN 61000-4-5 | ±1 kV differentiële modus en ±2 kV common-mode surge |
EN 61000-4-6 | 10 Vrms geleide immuniteit |
EN 61000-4-8 | 30 A/m immuniteit tegen magnetische velden |
EN 61000-4-11 | 30% reductie gedurende 500 ms, 60% reductie gedurende 100 ms en meer dan 95% reductie gedurende 10 ms |
| Referentie | Uitgangsconnector | Kabellengte | Aantal | Connector of equivalent |
|---|---|---|---|---|
P1 | Moederbord, 24-polig | 500 mm | 1 | Molex 39-01-2240 |
P2 | CPU, 8-polig | 500 mm | 2 | Molex 39-01-2080 |
P3 | PCIe, 6+2-polig | 500 mm | 1 | WST P8-I42002K21B-B |
PD, PE, PF, PG | SATA | 500 + 150 mm | 2 + 2 | Molex SD-67926-0011 en SD-67582-0011 |
PA, PB, PC | PATA en floppy | 500 + 150 + 150 mm | 1 + 1 + 1 | AMP 1-480424-0 en AMP 171822-4 |
Veelgestelde vragen
voor FSP400M-70PD – 400W ATX AC/DC medisch desktopvoeding
Ja. De eenheid is gespecificeerd voor bedrijf bij volledige belasting van 0°C tot +50°C. Boven +50°C moet de beschikbare belasting lineair worden verlaagd tot 50% bij +70°C.
Het gespecificeerde werkingsbereik is 90–264VAC bij 47–63Hz. De ingangsstroom is gespecificeerd op 6A RMS bij een voeding van 115VAC, 60Hz en 3A RMS bij een voeding van 230VAC, 50Hz.
De +12V1- en +12V2-rails zijn elk gespecificeerd tot maximaal 18A. Hun gezamenlijke maximale uitgangsstroom is beperkt tot 29A, waardoor de twee individuele railwaarden niet zomaar kunnen worden opgeteld zonder rekening te houden met deze gecombineerde limiet.
De +3,3V-rail is gespecificeerd tot maximaal 21A en de +5V-rail tot maximaal 18A. Het gecombineerde uitgangsvermogen van deze twee rails mag niet hoger zijn dan 120W.
De ingang-naar-uitgang-isolatie is gespecificeerd op 4.000VAC en 2 MOPP. De aardlekstroom is beperkt tot maximaal 250μA, terwijl de aanraaklekstroom beperkt is tot maximaal 100μA bij 264VAC en 63Hz.
Overspanning, overstroom en kortsluiting op de +3,3V-, +5V- en +12V-rails veroorzaken een latch-off-respons. De -12V-, optionele -5V- en +5V-stand-byuitgangen herstellen automatisch bij overstroom en kortsluiting.
De kabelset omvat een 24-pins moederbordconnector, twee 8-pins CPU-connectors, één 6+2-pins PCIe-connector, vier SATA-aansluitingen verdeeld over twee kabelstrengen en PATA- en floppy-aansluitingen.
Werking is gespecificeerd op hoogtes tot 5.000 meter. Thermisch beheer op systeemniveau, isolatiecoördinatie en reglementaire beoordeling moeten nog altijd rekening houden met het volledige apparatuurontwerp en de installatieomgeving.
De eenheid voldoet aan EN 55011 en EN 55022 Klasse B voor geleide en uitgestraalde emissies. Ook zijn de medische EMC-prestaties volgens IEC 60601-1-2 gespecificeerd, waaronder ESD, surge, burst, immuniteit voor uitgestraalde storingen, immuniteit voor geleide storingen, immuniteit voor magnetische velden en spanningsdiptesten.
Nee. De -5V-rail is op aanvraag beschikbaar en maakt geen deel uit van de standaardconfiguratie. Indien vereist, is deze gespecificeerd tot maximaal 0,2A.
