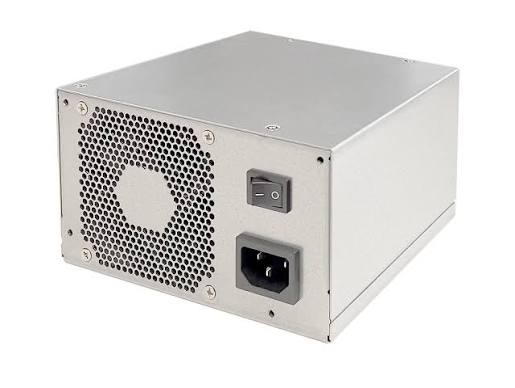

De medische ATX-voeding FSP500-80MPD levert tot 500W continu uitgangsvermogen bij een ingang van 90–264 VAC. De behuizing van 140 × 150 × 86 mm volgt het standaard ATX-formaat en is daardoor geschikt voor medische computers en andere zorgapparatuur op basis van conventionele pc-hardware. De uitgangsarchitectuur omvat +3,3V, +5V, drie +12V-rails, -12V en +5V stand-by-uitgangen, met een optionele -5V-rail op aanvraag. Op de +3,3V-rail is een DC/DC-converter geïntegreerd ter ondersteuning van de belastingsregeling. De elektrische isolatie omvat 4000 VAC tussen ingang en uitgang, overeenkomend met 2 MOPP, in combinatie met BF Class-isolatie. De unit is geschikt voor gebruik van 0°C tot +50°C bij volledig uitgangsvermogen, met lineaire derating boven +50°C. De kabelassemblage omvat aansluitingen voor moederbord, CPU, PCIe, SATA, PATA en floppy voor integratie in complete ATX-systemen.
De FSP500-80MPD is een 500W AC/DC schakelende voeding voor medische en zorgapparatuur met een standaard mechanisch ATX-formaat. De voeding ondersteunt een universele ingang van 90–264 VAC, biedt meerdere geregelde ATX-uitgangsrails en combineert 80 PLUS Gold-efficiëntie, BF Class-isolatie en 2 MOPP-isolatie tussen ingang en uitgang voor veeleisende medische integratieprojecten.
De standaardbehuizing van 140 × 150 × 86 mm en de meegeleverde kabelset in ATX-stijl vereenvoudigen het gebruik in medische computers, diagnostische platforms en andere ingebedde systemen op basis van conventionele pc-hardware.
Bereikfuncties
Een algemeen overzicht van wat dit bereik te bieden heeft
- 500W continu uitgangsvermogen: Ondersteunt medische ATX-computersystemen met meerdere spanningsrails.
- Universele ingang van 90–264 VAC: Maakt werking op gangbare internationale netspanningen mogelijk.
- Standaard ATX-formaat van 140 × 150 × 86 mm: Vereenvoudigt integratie in compatibele behuizingen van apparatuur.
- 80 PLUS Gold-efficiëntie: Beoordeeld op 87%, 90% en 87% voor minder vermogensverlies en warmteontwikkeling.
- Ontwerp volgens IEC 60601-1 en IEC 60950-1: Ondersteunt integratie in medische en IT-gebaseerde apparatuurplatforms.
- BF Class-isolatie: Bedoeld voor toepassingen in medische apparatuur die passende isolatieprestaties vereisen.
- 4000 VAC isolatiespanning tussen ingang en uitgang: Biedt 2 MOPP-isolatie tussen netingang en DC-uitgangen.
- Maximale aardlekstroom van 250 µA: Ondersteunt ontwerpdoelen voor gecontroleerde lekstroom.
- Drie +12V-rails met een gecombineerde capaciteit van 38A: Geschikt voor processors, uitbreidingskaarten en perifere belastingen.
- Uitgebreide beveiligingsfuncties: Omvat overspannings-, overstroom- en kortsluitbeveiliging.
- Werking tot 5.000 meter hoogte: Ondersteunt gebruik in installaties op grotere hoogte.
- ATX-moederbord-, CPU-, PCIe- en periferieaansluitingen: Vermindert de noodzaak van extra kabeladapters.
Downloads
voor FSP500-80MPD - 500W medische ATX-voedingen
Wat zit er in dit assortiment?
Alle varianten in het assortiment en een vergelijking van wat ze bieden
| Specificatie | Waarde |
|---|---|
Vermogensomzetting | AC/DC schakelende voeding |
Continu uitgangsvermogen | 500W |
Vormfactor | Standaard ATX |
Afmetingen | 140 × 150 × 86 mm |
Gewicht | 1,817 kg |
Ingangsspanning | 90–264 VAC |
Ingangsfrequentie | 47–63 Hz |
Ingangsstroom | 8A RMS bij 115 VAC, 60 Hz; 4A RMS bij 230 VAC, 50 Hz |
Aardlekstroom | maximaal 250 µA bij 264 VAC, 63 Hz |
Arbeidsfactor | minimaal 0,9 |
Efficiëntie | 80 PLUS Gold; 87%, 90%, 87% |
Overbruggingstijd | minimaal 12 ms bij 115 VAC; minimaal 17 ms bij 230 VAC |
Lijnregeling | maximaal ±1% bij volle belasting |
Inschakelstroom | 50A bij 115 VAC; 100A bij 230 VAC, gemeten bij koude start op 25°C |
Berekende MTBF | 100.000 uur bij volle belasting en een omgevingstemperatuur van 25°C, berekend volgens MIL-HDBK-217 |
Platformvereiste | Intel Haswell |
Maximale bedrijfshoogte | 5.000 meter |
| Uitgang | Minimale belasting | Maximale belasting | Belastingsregeling | Rimpel en ruis |
|---|---|---|---|---|
+3.3V | 0.1A | 24A | ±5% | 50 mV piek-tot-piek |
+5V | 0.1A | 20A | ±5% | 50 mV piek-tot-piek |
+12V1 | 0.2A | 16A | ±5% | 120 mV piek-tot-piek |
+12V2 | 0A | 16A | ±5% | 120 mV piek-tot-piek |
+12V3 | 0.1A | 16A | ±5% | 120 mV piek-tot-piek |
-5V, optioneel | 0A | 0.2A | ±10% | 100 mV piek-tot-piek |
-12V | 0A | 0.5A | ±10% | 120 mV piek-tot-piek |
+5Vsb | 0A | 3A | ±5% | 50 mV piek-tot-piek |
Gecombineerde +3.3V- en +5V-uitgang | — | 130W maximaal | — | — |
Gecombineerde +12V-uitgang | — | 38A maximaal | — | — |
Totale uitgang | — | 500W | — | — |
De -5V-uitgang is niet opgenomen in de standaardconfiguratie en is op aanvraag beschikbaar. De rimpel- en ruiswaarden gelden bij meting via een enkelpolig 20 MHz-laagdoorlaatfilter, met een 0.1 µF keramische condensator en 10 µF elektrolytische condensator aangesloten op de uitgangsconnector.
| Beveiligingsfunctie | Gedrag |
|---|---|
Overspanningsbeveiliging op +3.3V, +5V en +12V | Vergrendelende uitschakeling |
Overstroom- en kortsluitbeveiliging op +3.3V, +5V en +12V | Vergrendelende uitschakeling |
Kortsluitbeveiliging op -12V en optionele -5V | Automatisch herstel |
Kortsluitbeveiliging op +5Vsb | Automatisch herstel |
| Omgevingsspecificatie | Specificatie |
|---|---|
Bedrijfstemperatuur | 0°C tot +50°C |
Opslagtemperatuur | -20°C tot +80°C |
Relatieve luchtvochtigheid | 10% tot 95%, niet-condenserend |
Uitgangsderating | Lineaire derating van 100% bij +50°C tot 50% bij +70°C |
| Isolatie- en veiligheidsspecificatie | Classificatie |
|---|---|
Ontwerpnormen | IEC 60601-1 en IEC 60950-1 |
Isolatieclassificatie | BF Class |
Ingang-naar-uitgang doorslagspanning | 4000 VAC, 2 MOPP |
Ingang-naar-aarde doorslagspanning | 1500 VAC, 1 MOPP |
Uitgang-naar-aarde doorslagspanning | 1500 VAC |
Goedkeuringsmarkeringen | cURus Recognised Component, bestand E211696; EN 60601-1- en IEC 60601-1-certificeringsmarkering; CE |
| EMC-norm of test | Prestaties |
|---|---|
IEC 60601-1-2 | Prestatiekader voor medische EMC |
EN 55011 / EN 55022 | Klasse B geleidende emissies en Klasse B uitgestraalde emissies |
FCC / VCCI | Klasse B geleidende emissies en Klasse B uitgestraalde emissies |
EN 61000-3-2 | Harmonische vervorming, Klasse D |
EN 61000-3-3 | Netspanningsflikkering |
EN 61000-4-2 | ESD: ±8 kV lucht en ±6 kV contact |
EN 61000-4-3 | Uitgestraalde immuniteit: 10 V/m |
EN 61000-4-4 | Snelle transiënten en bursts: ±2 kV |
EN 61000-4-5 | Surge: ±1 kV differentieel en ±2 kV common mode |
EN 61000-4-6 | Geleide immuniteit: 10 Vrms |
EN 61000-4-8 | Immuniteit voor magnetische velden: 30 A/m |
EN 61000-4-11 | 30% reductie gedurende 500 ms; 60% reductie gedurende 100 ms; meer dan 95% reductie gedurende 10 ms |
| Signaalparameter | Timing |
|---|---|
T1 stijgtijd | Minder dan 20 ms |
T2 power-good-vertragingstijd | 100–500 ms |
T3 power-fail-vertragingstijd | Meer dan 1 ms |
| Referentie | Connector | Kabellengte | Aantal | Gelijkwaardige connector |
|---|---|---|---|---|
P1 | 24-pins moederbord | 500 mm | 1 | MOLEX 39-01-2240 |
P2 | 8-pins CPU | 500 mm | 2 | MOLEX 39-01-2080 |
P3 | 6+2-pins PCIe | 500 mm | 1 | WST P8-I42002K21B-B |
PD, PE, PF, PG | SATA | 500 + 150 mm | 2 + 2 | MOLEX SD-67926-0011 en SD-67582-0011 |
PA, PB, PC | PATA en floppy | 500 + 150 + 150 mm | 1 + 1 + 1 | AMP 1-480424-0 en AMP 171822-4 |
Veelgestelde vragen
voor FSP500-80MPD – 500W medische ATX-voedingen
De voeding is geschikt voor een continu uitgangsvermogen van 500W. De gecombineerde +12V-rails kunnen tot 38A leveren, terwijl de gecombineerde +3.3V- en +5V-uitgangen beperkt zijn tot 130W.
De voeding accepteert 90–264 VAC bij 47–63 Hz. De nominale ingangsstroom is 8A RMS bij 115 VAC en 4A RMS bij 230 VAC.
Het ontwerp omvat BF Class insulation en een ingang-naar-uitgang-isolatiewaarde van 4000 VAC overeenkomstig 2 MOPP. Daarnaast biedt het 1500 VAC ingang-naar-aarde-isolatie overeenkomstig 1 MOPP. De conformiteit van het uiteindelijke medische apparaat moet nog steeds op systeemniveau worden beoordeeld.
De aardlekstroom is gespecificeerd op maximaal 250 µA bij werking op 264 VAC bij 63 Hz. Engineers moeten deze waarde meewegen samen met alle andere lekstromen binnen de voltooide apparatuur.
Het nominale bedrijfstraject bij volledige belasting loopt van 0°C tot +50°C. Boven +50°C moet het beschikbare uitgangsvermogen lineair worden verlaagd, tot 50% van het nominale vermogen bij +70°C.
De bekabeling omvat één 24-pins moederbordconnector, twee 8-pins CPU-connectors, één 6+2-pins PCIe-connector, vier SATA-aansluitingen, twee PATA-aansluitingen en één floppy-aansluiting.
Nee. De -5V-rail is een optionele configuratie die op aanvraag beschikbaar is, met een maximale waarde van 0.2A.
Overspanning, overstroom en kortsluitingen op de +3.3V-, +5V- en +12V-rails veroorzaken een vergrendelende uitschakeling. Bij kortsluiting op -12V, optionele -5V en +5V standby treedt automatisch herstel op.
De stijgtijd van de uitgang is korter dan 20 ms, terwijl de power-good-vertraging tussen 100 en 500 ms ligt. De gespecificeerde power-fail-vertraging is groter dan 1 ms.
Het ontwerp is geschikt voor gebruik op hoogtes tot 5.000 meter. Voor de beoogde installatie moeten de thermische belasting, de koelprestaties en de isolatie-eisen op apparatuurniveau nog wel worden gecontroleerd.
