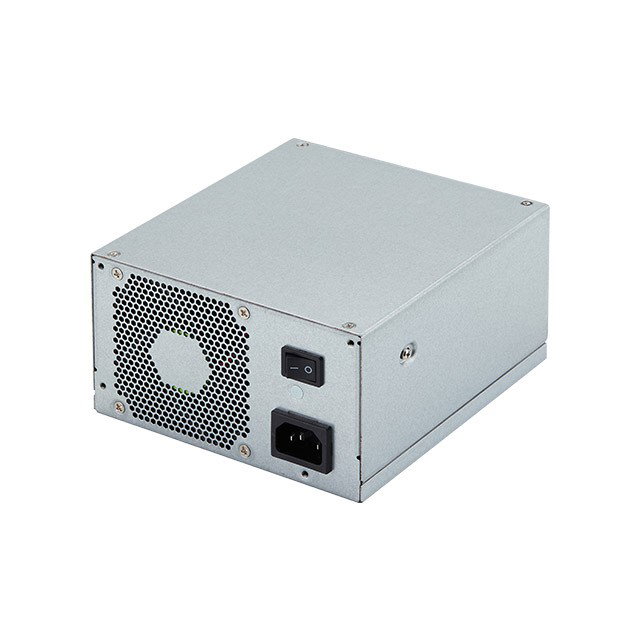

De FSP700M-70PB medische ATX-voeding is een gesloten AC/DC-schakelvoeding voor medische pc’s en aanverwante elektronische apparatuur. De voeding levert een continu uitgangsvermogen tot 700 W via de standaard ATX-voedingsrails, waaronder twee +12V-uitgangen en een +5V-stand-byrail.
De PS2-behuizing met afmetingen van 165 × 150 × 86 mm is ontworpen voor integratie in apparatuur die geschikt is voor een interne ATX-voeding. Het elektrische ontwerp houdt rekening met de vereisten van IEC 60601-1 en IEC 62368-1. De voeding biedt isolatie van klasse BF en een diëlektrische spanningsvastheid van 4.000 VAC tussen ingang en uitgang, overeenkomstig 2 MOPP.
Het universele ingangsbereik van 90 tot 264 VAC, de actieve Power Factor Correction (PFC) en de gespecificeerde emissies volgens Klasse B ondersteunen het gebruik in apparatuur voor verschillende netspanningen en regio’s. De vaste bekabeling biedt aansluitingen voor het moederbord, de processor en PCIe-, SATA- en PATA-componenten voor systeemintegratie.
Het betreft een interne ATX-voeding en geen externe desktopadapter.
Bereikfuncties
Een algemeen overzicht van wat dit bereik te bieden heeft
- 700W continue uitgangsvermogen – Ondersteunt medische computersystemen met meerdere DC-voedingsrails.
- PS2 ATX-behuizing – Past in apparatuur die is ontworpen voor een interne voeding van 165 × 150 × 86 mm.
- 90–264VAC breed ingangsbereik – Maakt gebruik met gangbare netspanningen in verschillende regio’s mogelijk.
- Actieve PFC met een minimale vermogensfactor van 0,9 – Ondersteunt gecontroleerde netstroomkarakteristieken bij belastingen vanaf 20%.
- 80 PLUS Gold-efficiëntieprofiel – Levert 87%, 90% en 87% efficiëntie op de gedefinieerde testpunten.
- Ontworpen volgens IEC 60601-1 en IEC 62368-1 – Ondersteunt veiligheidsbeoordeling van medische apparatuur en IT-apparatuur.
- BF-klasse-isolatie met 2 MOPP-classificatie tussen ingang en uitgang – Biedt versterkte isolatie-eigenschappen voor architecturen van medische apparatuur, onder voorbehoud van volledige systeemevaluatie.
- DC/DC-conversie op de +3.3V- en +5V-rails – Helpt de uitgangsregeling te behouden bij veranderende systeembelasting.
- Dubbele +12V-rails, elk geschikt voor 30A – Ondersteunt processors, uitbreidingshardware en andere belastingen met hoge stroomsterkte.
- Uitgebreide beveiligingsfuncties – Omvat overspannings-, overstroom-, overtemperatuur- en kortsluitbeveiliging.
- Geleide en uitgestraalde emissies volgens klasse B – Ondersteunt EMC-integratie in medische computerapparatuur.
- Volledige belasting van 0 °C tot +50 °C – Bepaalt een praktisch werkbereik voor gesloten systeemontwerpen.
Downloads
voor FSP700M-70PB - 700W medische AC/DC-desktopvoeding
Wat zit er in dit assortiment?
Alle varianten in het assortiment en een vergelijking van wat ze bieden
| Specificatie | FSP700M-70PB |
|---|---|
Producttype | Medische AC/DC ATX-voeding |
Continu uitgangsvermogen | 700W |
Vormfactor | PS2 ATX |
Afmetingen | 165 × 150 × 86 mm |
Gewicht | 2,32 kg |
Ingangsspanning | 90–264VAC |
Ingangsfrequentie | 47–63Hz |
Ingangsstroom bij 115VAC, 60Hz | 8A RMS |
Ingangsstroom bij 230VAC, 50Hz | 4A RMS |
Aardlekstroom | maximaal 300µA bij 264VAC, 63Hz |
Vermogensfactor | minimaal 0,9 bij 20% belasting of hoger |
Efficiëntie | 80 PLUS Gold; 87%, 90%, 87% |
Inschakelvertraging | maximaal 2 seconden |
Overbruggingstijd | minimaal 17ms bij 115VAC en 230VAC |
Lijnregeling | maximaal ±1% bij volledige belasting |
Inschakelstroom bij 115VAC | 50A bij 25°C, koude start |
Inschakelstroom bij 230VAC | 100A bij 25°C, koude start |
Isolatiespanning ingang-uitgang | 4.000VAC, 2 MOPP |
Isolatiespanning ingang-aarde | 1.500VAC, 1 MOPP |
Isolatiespanning uitgang-aarde | 1.500VAC |
Berekende MTBF | 150.000 uur bij volledige belasting en 25°C omgevingstemperatuur, MIL-HDBK-217 |
Ontwerp voor medische veiligheid | IEC 60601-1 |
Aanvullend veiligheidsontwerp | IEC 62368-1 |
Isolatieclassificatie | BF-klasse |
Bedrijfstemperatuur | 0°C tot +50°C |
Opslagtemperatuur | −20°C tot +80°C |
Relatieve luchtvochtigheid | 10% tot 95%, niet-condenserend |
Vermogensderating | Lineaire verlaging van 100% bij +50°C naar 50% bij +70°C |
| Uitgang | Minimale belasting | Maximale belasting | Belastingsregeling | Rimpel en ruis |
|---|---|---|---|---|
+3.3V | 0A | 24A | ±5% | 50mV P-P |
+5V | 0A | 30A | ±5% | 50mV P-P |
+12V1 | 0.1A | 30A; piek 35A | ±5% | 120mV P-P |
+12V2 | 0.2A | 30A; piek 35A | ±5% | 120mV P-P |
−5V | 0A | 0.2A | ±10% | 100mV P-P |
−12V | 0A | 0.5A | ±10% | 120mV P-P |
+5Vsb | 0,05A | 3,0A | ±5% | 50mV P-P |
Gecombineerde +3,3V- en +5V-uitgang | — | 150W maximaal | — | — |
Gecombineerde +12V-uitgang | — | 58A maximaal; 780W piek | — | — |
Totale uitgang | — | 700W continu | — | — |
| Specificatie voor beveiliging en timing | Waarde |
|---|---|
Overspanningsbeveiliging | +3,3V-, +5V- en +12V-rails; latch-off |
Overstroombeveiliging | +3,3V-, +5V- en +12V-rails; latch-off |
Overtemperatuurbeveiliging | De hoofdrails gebruiken latch-off; voor de hulp- en negatieve rails is auto-recovery gespecificeerd |
Kortsluitbeveiliging | Inbegrepen |
Uitgangsstijgtijd | Minder dan 20ms |
Power-good-vertragingstijd | 100–500ms |
Power-fail-vertragingstijd | Meer dan 1ms |
| EMC-norm of test | Prestaties |
|---|---|
IEC 60601-1-2 | Medische EMC-prestaties |
EN 55011 / EN 55032 | Klasse B geleide emissies en Klasse B uitgestraalde emissies |
FCC / VCCI | Klasse B geleide emissies en Klasse B uitgestraalde emissies |
EN 61000-3-2 | Harmonische vervorming, Klasse A |
EN 61000-3-3 | Netflikkering |
EN 61000-4-2 | ESD: ±15kV lucht en ±8kV contact |
EN 61000-4-3 | Immuniteit voor uitgestraalde storingen: 9–28V/m |
EN 61000-4-4 | Snelle transiënten/burst: ±2kV |
EN 61000-4-5 | Overspanning: ±1kV differentiële modus en ±2kV gemeenschappelijke modus |
EN 61000-4-6 | Immuniteit voor geleide storingen: 3–6V RMS |
EN 61000-4-8 | Immuniteit voor magnetische velden: 30A/m |
EN 61000-4-11 | Immuniteit voor spanningsdips: 30% reductie gedurende 500ms, 60% reductie gedurende 100ms en meer dan 95% reductie gedurende 10ms |
| Uitgangsconnector | Kabellengte | Connectorreferentie | Gelijkwaardige connector |
|---|---|---|---|
Moederbord 24-pins | 500 mm | P1 | MOLEX 39-01-2240 |
CPU 8-pins | 500 mm × 2 | P2, P3 | MOLEX 39-01-2080 |
PCIe 6+2-pins | 350 mm × 2 | P4, P5 | WST P8-I42002, K21B-B |
SATA | 500 + 155 mm × 2 | PE+PF, PG+PH | MOLEX SD-67926-0011 and MOLEX SD-67582-0011 |
PATA | 500 + 155 mm | PA+PB | WST P4-A10202 |
Veelgestelde vragen
voor FSP700M-70PB – 700W medische AC/DC-desktopvoeding
De voeding levert tot 700W continu uitgangsvermogen. Er is ook een gecombineerde +12V-piekwaarde van 780W gespecificeerd, maar de piekduur moet onder 10ms blijven.
Nee. Het is een interne PS2 ATX-voeding van 165 × 150 × 86 mm, met vaste uitgangskabels voor moederbord, CPU, PCIe, SATA en PATA.
De voeding accepteert 90–264VAC bij 47–63Hz. De nominale ingangsstroom is 8A RMS bij 115VAC en 4A RMS bij 230VAC.
De unit heeft twee +12V-rails. Elke rail is geschikt voor maximaal 30A continu en 35A piek, terwijl de gecombineerde continue limiet 58A bedraagt.
Het ontwerp omvat BF-class isolation en een ingang-naar-uitgang-isolatieweerstand van 4,000VAC, gespecificeerd als 2 MOPP. De geschiktheid voor een specifiek medisch apparaat moet nog altijd worden bevestigd via volledige risicobeheersing op apparatuurniveau, isolatiecoördinatie en conformiteitstests.
De aardlekstroom is gespecificeerd op maximaal 300µA bij 264VAC en 63Hz. Engineers moeten deze waarde beoordelen in samenhang met de lekstroombijdragen van het complete systeem.
Het volledige nominale uitgangsvermogen is gespecificeerd tot +50°C. Boven deze temperatuur moet het uitgangsvermogen lineair worden verlaagd totdat het 50% van het nominale vermogen bij +70°C bereikt.
De unit biedt overspannings-, overstroom-, overtemperatuur- en kortsluitbeveiliging. Voor de belangrijkste +3.3V-, +5V- en +12V-rails geldt latch-off bij de gespecificeerde beveiligingsfuncties, terwijl voor de hulp- en negatieve rails automatische herstelmodus is opgegeven.
Aansluitingen omvatten één 24-pins moederbordkabel, twee 8-pins CPU-kabels, twee 6+2-pins PCIe-kabels, vier SATA-aansluitpunten verdeeld over twee kabelstrengen en twee PATA-aansluitpunten op één kabelstreng.
Elke rail moet binnen zijn afzonderlijke stroomspecificatie blijven, en ook de gecombineerde limieten moeten in acht worden genomen. De +3.3V- en +5V-rails zijn samen beperkt tot 150W, terwijl de twee +12V-rails een gecombineerde continue limiet van 58A hebben en de volledige voeding beperkt blijft tot 700W continu uitgangsvermogen.
