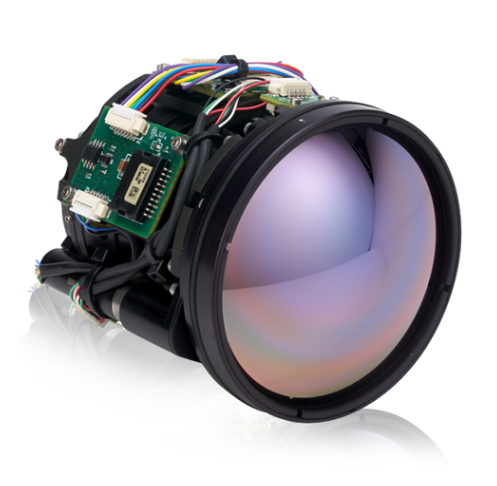

oson+ CZ 14-75 LWIR OEM-camera met continu zoomobjectief

De 5× optische zoom verandert het horizontale gezichtsveld van ongeveer 30° bij 14 mm naar circa 6° bij 75 mm. Daardoor kan één thermisch kanaal zowel zoeken over een groter gebied als gerichtere observatie ondersteunen, zonder een vaste lens of camera te hoeven wisselen. De boresight-drift tijdens het zoomen is gespecificeerd op minder dan 0,10 mm, de co-boresight-positie op minder dan 0,15 mm en de herhaalbaarheid op 0,025 mm of beter. Dat is relevant wanneer het beeld wordt gebruikt voor tracking- of richtfuncties. De zoombeweging duurt minder dan 1,5 seconde, dus de besturingssoftware moet de mechanische overgang eerst laten voltooien voordat positiegevoelige beslissingen worden genomen.

Voorzie afzonderlijke elektrische domeinen voor de lenscontroller en de thermische camera core. De lenscontroller vereist een nominale 12 V DC-voeding binnen ±1 V, terwijl de camera core 3,3 V DC vereist. Dezelfde ongeregelde voedingsrail mag daarom niet rechtstreeks op beide worden aangesloten. Thermische video kan via CMOS, MIPI of USB3 lopen, terwijl voor cameracommunicatie en -besturing UART, USB of I²C wordt ondersteund. De lensbeweging gebruikt RS232 op 38.400 baud met acht databits, één stopbit en zonder pariteit. Deze scheiding moet terugkomen in de kabelboom, de aardingsopzet, de opstartvolgorde en de hostsoftware-architectuur.

De module is bedoeld voor inbouw in een behuizing en niet voor gebruik als onbeschermde assemblage. De totale afmetingen zijn 101 × 77 × 77 mm en het gewicht is 390 g, maar de IP67-classificatie geldt alleen voor de voorzijde van de lens. De overige interfaces, naden en kabels moeten daarom op systeemniveau worden afgedicht. De assemblage is ESD-gevoelig en kwetsbaar voor verontreiniging door vreemde deeltjes, wat beeldartefacten kan veroorzaken. Gecontroleerde handling en schone assemblageomstandigheden zijn daarom belangrijk. De module mag niet worden geopend en de behuizing moet strooilicht beperken zonder mechanische belastingen te introduceren die de optische uitlijning kunnen verstoren.

Versies van industriële kwaliteit specificeren een NEdT van ≤20 mK, terwijl versies van professionele kwaliteit zijn gespecificeerd op ≤30 mK. Een lagere NEdT betekent dat de detector kleinere temperatuurverschillen in de scène kan onderscheiden, wat nuttig is wanneer een doel en de achtergrond een vergelijkbare thermische signatuur hebben. De 640 × 512-array zorgt voor ruimtelijke sampling, terwijl automatische versterkingsregeling en Silent Shutterless NUC het contrast en de detector-niet-uniformiteit in de hand houden. Alleen de gevoeligheid bepaalt het detectiebereik niet, omdat ook brandpuntsafstand, doelgrootte, atmosferische omstandigheden, beweging en beeldverwerking de prestaties beïnvloeden. De volledige beeldvormingsketen moet daarom worden gevalideerd onder de verwachte bedrijfsomstandigheden.

De optische assemblage is ontworpen om de focus over het volledige 5×-zoombereik te behouden en omvat compensatie voor temperatuur en objectafstand. Bij 20 °C is de parfocaliteit gespecificeerd binnen een kwart golflengte bij 10,6 µm, terwijl de focuscompensatie een bereik van −35 °C tot 70 °C afdekt. De minimale scherpstelafstand is groter dan 3 m in groothoek en groter dan 18 m in de smalle stand, waardoor nabije doelen een passende focusregeling vereisen in plaats van een veronderstelde oneindiginstelling. De focusbeweging duurt minder dan 0,5 seconde en kan onafhankelijk van het gezichtsveld worden aangestuurd. In positiegevoelige toepassingen moeten zowel focus- als zoombeweging eerst tot rust komen voordat beeldscherpte of uitlijning wordt beoordeeld.

Het gespecificeerde omgevingsbereik ondersteunt deze integraties, mits de uiteindelijke behuizing voldoet aan de eisen van het complete systeem. De bedrijfs- en opslagtemperaturen lopen van −40 °C tot 80 °C, terwijl de optische focuscompensatie −35 °C tot 70 °C afdekt. Voor schokbelasting van de geïntegreerde assemblage is 9 g gespecificeerd met een halve sinus-puls van 11 ms, en het profiel voor willekeurige trillingen bestrijkt 10 Hz tot 500 Hz langs de optische as. De voorste lens heeft een IP67-classificatie en de operationele hoogte is gespecificeerd tot 12 km, maar deze waarden bevestigen niet de afdichting of luchtwaardigheid van het volledige systeem. De eindkwalificatie moet ook montage, connectoren, thermische paden, EMC en alle relevante trillingsassen omvatten.

Nee, dit model is gespecificeerd zonder temperatuurmeting en moet worden beschouwd als een kwalitatieve thermische beeldvormingscamera, niet als een gekalibreerd radiometrisch instrument. Het kan thermische scènebeelden en verwerkte of pre-gain-control datapaden leveren, maar deze uitgangen zijn niet gelijk aan een gegarandeerde objecttemperatuurmeting. Ook emissiviteit, gereflecteerde temperatuur, atmosferische transmissie en optische transmissie moeten in een meetsysteem worden meegenomen. Toepassingen die alarmdrempels in graden Celsius of herleidbare temperatuurnauwkeurigheid vereisen, moeten een radiometrische configuratie gebruiken met opgegeven meetbereiken en toleranties. Voor bewaking, navigatie en doelobservatie kan niet-radiometrische beeldvorming voldoende zijn.

Het product wordt omschreven als NDAA-compliant en ITAR-vrij, waarbij ECCN 6A003.b.4.b geldt voor fast-video-configuraties van 60 Hz en 6A993.A voor slow-video-configuraties van 9 Hz. De status ITAR-vrij neemt niet alle exportcontroles van de Verenigde Staten weg, dus bestemming, eindgebruiker en eindgebruik moeten nog steeds worden getoetst aan de toepasselijke EAR-classificatie. Voor de Boson camera-corefamilie zijn verklaringen beschikbaar voor RoHS EU 2015/863/EU en REACH Regulation (EC) No. 1907/2006. Inkoopteams moeten bevestigen dat de geselecteerde klasse, frame-rateconfiguratie en complete geïntegreerde assemblage voldoen aan de programma-eisen. Eventuele contractuele, bestemmingsspecifieke of eindgebruikgerelateerde goedkeuringen moeten zijn afgerond voordat de bestelling wordt vrijgegeven.
