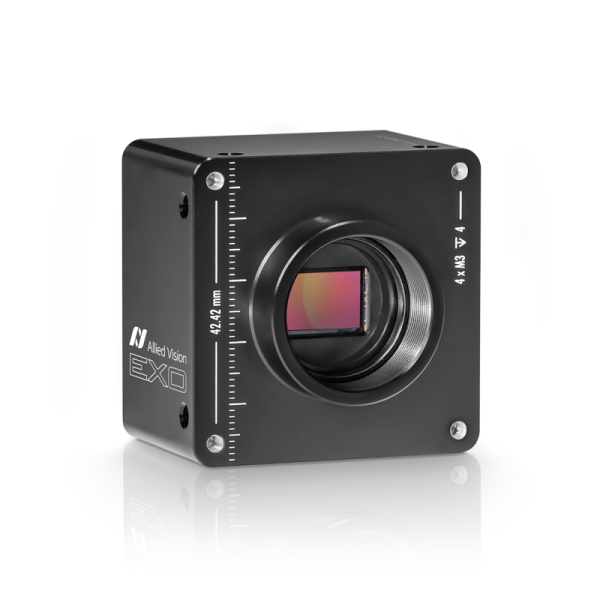

SWIR-cameramodules uit de Exo-serie

Kies het model door de vereiste ruimtelijke resolutie, inspectiesnelheid en hostverbinding tegen elkaar af te wegen. De exo991MGE biedt een resolutie van 640 × 512 bij maximaal 260 fps en is daarmee geschikt wanneer cyclustijd belangrijker is dan het aantal pixels. Voor beeldvorming met 1280 × 1024 haalt de exo990MGE 94,4 fps via GigE Vision, terwijl de exo990MU3 125,4 fps via USB3 Vision haalt. De GigE-modellen gebruiken een RJ-45-aansluiting en ondersteunen Power over Ethernet, terwijl het USB3-model een Micro-B-connector gebruikt. In de praktijk is GigE geschikt voor camera’s in een netwerk of op afstand, terwijl USB3 geschikt is voor een directe, dedicated verbinding waarbij de hogere framesnelheid betrouwbaar kan worden benut.

Ja, de sensorrespons loopt van 400 tot 1700 nm en dekt daarmee zowel zichtbare golflengten als de SWIR-band. Daardoor kan één monochrome camera verschillende materiaalreacties vastleggen door de golflengte van de verlichting, het optische filter of de belichtingsinstellingen te wijzigen. Het werkelijke contrast hangt af van het geïnspecteerde materiaal en van de vraag of de lens, beschermvensters en het verlichtingssysteem de vereiste golflengten doorlaten. Een standaard C-mount-lens behoudt mogelijk niet over het hele bereik dezelfde transmissie- of scherpstelprestaties, dus de optiek moet worden gespecificeerd voor de beoogde spectrale banden. Voor inspectie in meerdere banden kunnen de programmeerbare sequencer en vier verlichtingsuitgangen opeenvolgende belichtingen in zichtbaar licht en SWIR coördineren.

Tweepunts-NUC compenseert offset- en gainverschillen tussen afzonderlijke InGaAs-pixels en verbetert zo de beelduniformiteit over de sensor. Er zijn twee in de fabriek aangemaakte correctieprofielen beschikbaar voor nominale belichtingstijden van 2,5 ms en 25 ms, plus een extra map die is gereserveerd voor een door de gebruiker gedefinieerde kalibratie. Selecteer de fabrieksmap die het dichtst bij de bedrijfsbelichting ligt, of maak een gebruikersmap aan wanneer de normale belichting, temperatuur of verlichting wezenlijk afwijkt van die omstandigheden. Correcties voor defecte pixels, flat-field en shading kunnen daarna lokale pixelfouten en optische afname compenseren. Voor reproduceerbare resultaten moet de camera vóór kalibratie eerst een stabiele thermische toestand bereiken en moet de procedure worden herhaald na ingrijpende wijzigingen in de beeldopstelling.

Het gespecificeerde bereik van −10 °C tot +60 °C heeft betrekking op de temperatuur van de camerabehuizing, dus alleen de omgevingstemperatuur in de behuizing is niet voldoende om de thermische marge te beoordelen. Deze EXO SWIR-varianten zijn TEC-loos en voeren intern opgewekte warmte af via hun behuizing van 43 × 50 × 50 mm. De montage moet zorgen voor een groot contactoppervlak met een thermisch geleidende beugel, terwijl kabels en aangrenzende componenten de luchtstroom rond de camera niet mogen belemmeren. Als de gemeten behuizingstemperatuur 60 °C nadert, voeg dan een koellichaam, geforceerde luchtstroom of een andere geschikte koeloplossing toe. Een stabiele cameratemperatuur helpt er ook voor te zorgen dat het gekozen NUC-profiel passend blijft voor de bedrijfsomstandigheden.

De geïntegreerde I/O kan triggers, belichtingen en verlichting coördineren zonder dat voor eenvoudige inspectiesequenties aparte timinghardware nodig is. Elk model biedt via de 12-pins aansluiting twee 24 V-ingangen, vier open-drain-uitgangen, één optisch geïsoleerde ingang en een RS-232 in-/uitgangspaar. De uitgangen ondersteunen PWM en strobetiming, terwijl de sequencer maximaal 16 opeenvolgende intervallen kan programmeren met afzonderlijke instellingen voor belichting en verlichting. Timingwaarden gebruiken stappen van 15 ns en de strobeduur kan worden ingesteld van 1 µs tot 1 seconde. Voor aangesloten verlichting is nog steeds een externe voeding nodig, ook wanneer een GigE-camera zelf via PoE wordt gevoed, en het verlichtingscircuit moet een passende stroombegrenzing bevatten.

Een 8-bits beeld biedt 256 grijsniveaus per pixel, terwijl een 12-bits beeld 4096 niveaus biedt om kleinere intensiteitsverschillen weer te geven. De hogere bitdiepte is nuttig wanneer de inspectie afhankelijk is van subtiele SWIR-contrasten, maar vergroot het datavolume en de verwerkingsvereisten. De GigE-modellen bieden Mono12, terwijl de exo990MU3 Mono12Packed gebruikt, waarbij twee 12-bits pixels in drie bytes worden overgedragen in plaats van vier bytes in een conventionele 16-bits container. Daardoor wordt de bijbehorende overdrachtspayload met 25 procent verminderd. Controleer voordat u het packed-formaat selecteert of de acquisitiebibliotheek of verwerkingssoftware dit kan uitpakken, aangezien dit niet automatisch wordt afgehandeld door elke externe GenTL-applicatie.

De exo990MGE en exo991MGE kunnen via PoE of via de 10–25 V DC Hirose-aansluiting van voeding worden voorzien. De exo990MU3 kan via de USB3-aansluiting worden gevoed, terwijl de externe 10–25 V DC-ingang beschikbaar blijft voor installaties die een dedicated voeding vereisen. Het gebruik van de externe ingang kan de elektrische belasting van de hostinterface verlagen en de stroomverdeling in multicamerasystemen vereenvoudigen. Voeding via de interface laat de camera werken, maar voedt niet de vier externe verlichtingsuitgangen, die een eigen geschikte voedingsbron nodig hebben. Omdat de camera geen aparte aan/uit-schakelaar heeft, moeten installatie- en onderhoudsprocedures alle mogelijke interface- en externe voedingspaden onderbreken.

De GigE-modellen exo990MGE en exo991MGE vallen onder verklaring CE-0101, terwijl de USB3 exo990MU3 onder verklaring CE-0169 valt. Deze documenten behandelen elektromagnetische compatibiliteit en beperkingen op gevaarlijke stoffen, en beide noemen EN 55032:2015 Class B als een van de toegepaste normen. De juiste verklaring moet worden gekoppeld aan het bestelde model, in plaats van te vertrouwen op een generiek document op serieniveau. De EXO SWIR-cameraserie valt ook onder exportcontroleregelgeving. Inkoopteams moeten daarom vóór het plaatsen van een bestelling of het plannen van een internationale zending nauwkeurige informatie voorbereiden over de beoogde toepassing, systeemintegrator, eindgebruiker en eindbestemming.
