Plage d’entrée DC/DC 12:1/ 8:1

La plage de tension d’entrée doit être définie en fonction du profil complet de la batterie, et non de sa seule tension nominale. Les familles 9–75 VDC conviennent aux conceptions devant prendre en charge des systèmes de batteries ferroviaires de plus faible tension, tandis que les familles 14–160 VDC et 14,4–160 VDC étendent la couverture à des tensions nominales plus élevées. Les HAE150U et HAE200U fonctionnent en continu sur 16–160 VDC et supportent des transitoires de 12–185 VDC. Il faut également prendre en compte les seuils de démarrage et d’arrêt, les limites de surtension et la classe d’interruption EN 50155 requise. Ces paramètres déterminent s’il est possible de standardiser un convertisseur sur plusieurs systèmes de batteries ou si des variantes d’entrée distinctes sont nécessaires.

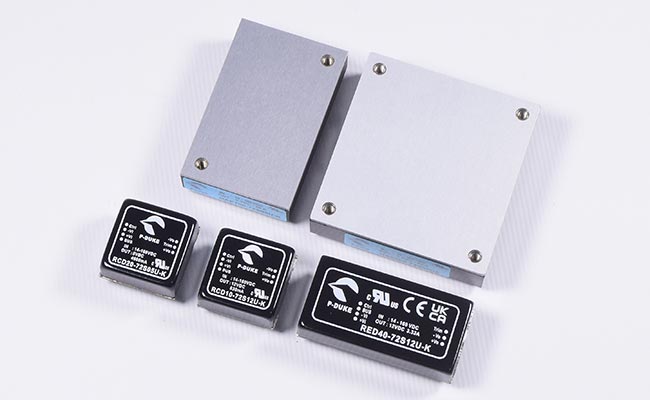

Commencez par évaluer la charge continue, les pertes de conversion et la demande transitoire attendue, puis choisissez un boîtier offrant un chemin thermique adapté. Les RCD10U et RCD20U délivrent respectivement 10 W et 20 W dans un encombrement compact de 1 × 1 pouce, tandis que le RED40U fournit 40 W dans un module de 2 × 1 pouces. Les QAE40U, QAE60U et QAE100U utilisent le format quarter-brick, et les HAE150U et HAE200U le format half-brick pour les systèmes de plus forte puissance. Les versions URCD et URED constituent des alternatives en boîtier fermé. Il convient donc d’évaluer le débit d’air disponible, la température de la semelle, l’espace pour le dissipateur thermique et les exigences de terminaison des câbles avant de choisir uniquement en fonction de la puissance en watts.

L’approche à retenir dépend du fait que l’on privilégie une fonction de maintien intégrée ou une configuration externe. Les URCD10U, URCD20U et URED40U prennent en charge les interruptions EN 50155 classe S2 pendant 10 ms, avec des versions classe S3 de 20 ms disponibles en option. Certaines configurations RCD, RED et QAE à montage sur carte disposent de connexions de bus ou de maintien permettant à une capacité externe de stocker l’énergie nécessaire. La valeur du condensateur doit être calculée à la tension d’entrée minimale et à la charge maximale, en tenant compte du rendement du convertisseur et de l’affaissement de sortie admissible. Les courbes de maintien et le comportement à l’appel de courant doivent être vérifiés pour le modèle exact avant de dimensionner la batterie de condensateurs et les composants de protection.

Les familles RCD, RED, URCD et URED offrent une isolation entrée-sortie de 3 000 VDC, tandis que les familles QAE et HAE proposent des niveaux allant jusqu’à 3 000 VAC. Au sein de la gamme QAE, le niveau exact dépend de la variante d’entrée sélectionnée, avec des niveaux d’isolation renforcée et d’isolation de base différenciés selon le modèle. Les séries répondent également aux exigences des normes EN 50155 et EN 45545-2, ainsi qu’aux dispositions de sécurité IEC, EN et UL 62368-1 lorsqu’elles sont spécifiées. Ces caractéristiques assurent la séparation entre l’alimentation batterie et les circuits en aval. Elles ne dispensent pas de vérifier, pour l’installation finale, la coordination de l’isolation au niveau système, la mise à la terre, les distances d’isolement et les exigences relatives aux tensions accessibles.

Les versions à sortie unique couvrent de 3,3 VDC à 53 VDC, tandis que certaines familles de plus faible puissance proposent également des sorties doubles ±5 VDC, ±12 VDC ou ±15 VDC. Les modèles à double sortie peuvent convenir aux interfaces analogiques et aux circuits de conditionnement de signaux bipolaires, mais leur régulation croisée doit être vérifiée lorsque les rails positifs et négatifs sont chargés de manière déséquilibrée. De nombreuses variantes à sortie unique permettent un réglage externe de la tension, la plage disponible dépendant de la série et de la tension de sortie nominale. Les HAE150U et HAE200U offrent en outre une fonction de remote sense pour compenser les pertes de distribution. Les ingénieurs doivent évaluer conjointement le courant de sortie, la charge capacitive, l’ondulation, la plage de réglage et la chute de tension dans le câblage, plutôt que de sélectionner le produit uniquement sur la base de la tension nominale.

Les performances thermiques doivent être vérifiées à la tension d’entrée de fonctionnement minimale, à la charge maximale et à la température de boîtier la plus élevée attendue. La plupart des séries à montage sur carte et à refroidissement par semelle sont spécifiées pour fonctionner de −40 °C à +105 °C avec déclassement, tandis que les unités URCD et URED en boîtier fermé vont jusqu’à +100 °C. La limite applicable peut concerner la température ambiante, du boîtier ou de la semelle ; le point de mesure est donc important. Des dissipateurs thermiques en option et un montage conducteur sur semelle réduisent l’impédance thermique sur certains modèles RED, QAE et HAE. Un prototype doit être testé dans sa position de montage finale et dans les conditions réelles de circulation d’air afin de confirmer que la limite pertinente de température du boîtier ou de la semelle n’est pas dépassée.

Les composants externes requis varient selon la série, la plage d’entrée et la classe CEM visée. Lorsqu’un module n’intègre pas de fusible, un fusible de ligne d’entrée correctement dimensionné doit être installé, tandis que les modèles URCD et URED en boîtier fermé intègrent des fusibles d’entrée temporisés spécifiés. Le respect des niveaux d’émission ou de surtension des normes EN 55032 et EN 50121-3-2 peut nécessiter des condensateurs d’entrée, des suppresseurs de tension transitoire et des composants de filtrage autour du convertisseur. Les protections internes disponibles comprennent des fonctions contre les surtensions, les surcharges, les courts-circuits et les surtempératures, mais elles protègent le convertisseur et non l’ensemble du réseau de distribution d’alimentation. Le réseau d’entrée final doit donc être conçu et testé avec le modèle exact de convertisseur, l’impédance de la source et la configuration de câblage.
