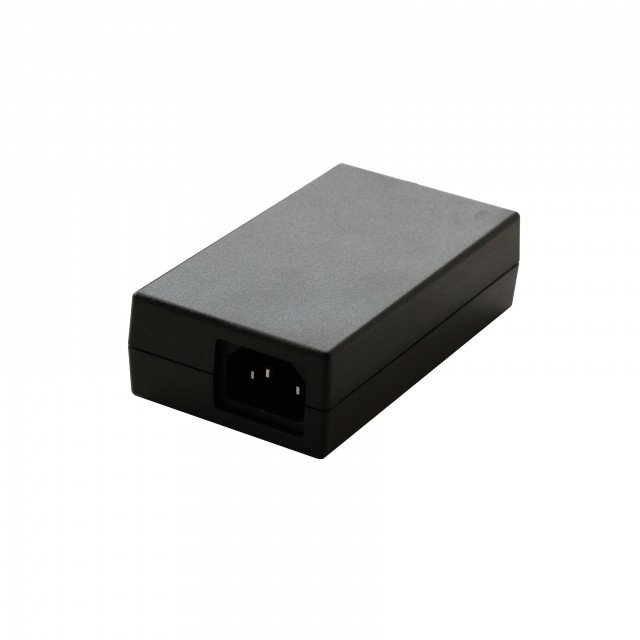

Adaptateur secteur AC/DC de bureau FSP060-RAAK3 60 W 24 V avec entrée IEC C14
- Technologie
- Aliments pour montage mural
- Partner
- FSP Protek
Le FSP060-RAAK3 est un adaptateur secteur AC/DC externe compact conçu pour les applications professionnelles en 24 V. Il accepte une large plage d’entrée de 90 à 264 VAC, ce qui permet une utilisation dans le monde entier sur les réseaux électriques standard. Avec une puissance de sortie continue de 60 W et la prise en charge de la puissance de crête, il peut absorber des pointes de charge de courte durée provenant d’équipements tels que des imprimantes thermiques et des moteurs. L’adaptateur utilise une entrée IEC C14 standard, ce qui facilite son association avec des câbles secteur AC avec mise à la terre adaptés à chaque région. Il répond aux exigences de rendement DoE Level VI et EU CoC Tier 2 afin de réduire les pertes d’énergie et la chaleur dissipée. Sa conformité en matière de sécurité inclut les normes IEC 62368-1 ainsi que l’ancienne IEC 60950-1 pour les applications liées aux équipements informatiques. Il est également conforme aux exigences CEM de classe B pour limiter les interférences électromagnétiques dans les environnements commerciaux et industriels. Les protections intégrées OCP, OVP et OTP contribuent à sécuriser à la fois l’adaptateur et les équipements connectés. Sa conception robuste et son MTBF de 300 000 heures à 25 °C garantissent un fonctionnement fiable sur le long terme. Il constitue ainsi une solution particulièrement adaptée aux imprimantes thermiques, terminaux POS, IPC et autres appareils 24 V non médicaux.
Le FSP060-RAAK3 est une alimentation externe de type bureau conçue pour les applications nécessitant une alimentation 24 V DC stable et des performances fiables en présence de pointes de charge intermittentes. Sa combinaison d’une entrée AC universelle, d’une connexion IEC C14, d’un haut rendement et d’homologations de sécurité internationales en fait un choix pratique pour l’intégration OEM et industrielle.
Parmi les applications typiques figurent les imprimantes thermiques, les terminaux POS, les PC industriels, les moniteurs et autres équipements électroniques professionnels nécessitant un adaptateur 24 V 60 W fiable avec capacité de surcharge de courte durée.
Caractéristiques de la gamme
Un aperçu général de ce que cette gamme offre
- Capacité de puissance de crête : prend en charge de brèves pointes au-delà de la puissance continue nominale de 60 W pour les charges de démarrage ou les surtensions cycliques.
- Large plage d’entrée AC : fonctionne de 90 à 264 VAC, 47 à 63 Hz pour une compatibilité avec les réseaux électriques du monde entier.
- Entrée IEC C14 : utilise une entrée AC standard avec mise à la terre pour une association simple avec des cordons d’alimentation IEC adaptés à chaque pays.
- Sortie 24 V régulée : fournit une sortie 24 V DC stable à 2,5 A en continu pour les équipements professionnels.
- Haut rendement : conforme aux exigences US DoE Level VI et EU CoC Tier 2.
- Certifié pour la sécurité : conçu pour répondre aux exigences IEC 62368-1 et de l’ancienne norme IEC 60950-1.
- Faibles émissions EMI : conforme à EN 55032 / EN 55024 Classe B et FCC Part 15 Class B pour réduire les interférences électromagnétiques.
- Fonctions de protection intégrées : inclut OCP, OVP et OTP pour un fonctionnement sûr en cas de défaut.
- Longue durée de vie : évalué à 300 000 heures de MTBF à 25 °C pour une utilisation fiable à long terme.
- Prêt pour l’intégration : idéal pour les imprimantes thermiques, systèmes POS, IPC et autres appareils 24 V non médicaux.
Téléchargements
pour Adaptateur secteur AC/DC de bureau FSP060-RAAK3 60 W 24 V avec entrée IEC C14
Qu’est-ce qu’il y a dans cette gamme ?
Toutes les variantes de la gamme et une comparaison de ce qu’elles offrent
Specification | Value |
AC Input Voltage | 90–264 VAC, 47–63 Hz |
AC Input Connector | IEC 60320 C14 (3-pin) inlet |
Output Voltage | 24 V DC |
Output Current | 2.5 A continuous |
Output Power | 60 W continuous with peak load support |
Output Connector | Standard DC barrel jack, centre-positive |
Operating Temperature | 0 °C to 70 °C ambient |
Storage Temperature | -20 °C to 80 °C |
Operating Humidity | 20% to 80% RH, non-condensing |
Storage Humidity | 10% to 90% RH, non-condensing |
Dimensions | 62.2 mm × 110 mm × 31.3 mm |
Case Colour | Black |
Safety Standards | IEC 62368-1 (3rd Ed.), IEC 60950-1 |
EMI/EMC Compliance | EN 55032 / EN 55024 Class B; FCC Class B |
Efficiency | US DoE Level VI; EU CoC Tier 2 |
Protections | OCP, OVP, OTP |
MTBF | 300,000 hours @ 25 °C (MIL-HDBK-217F) |
Regulatory Approvals | UL, cUL, CE, FCC, CCC, BSMI, RCM, PSE, KC, TUV/GS, UKCA, EAC |
RoHS Compliance | Yes |
FAQs
pour Adaptateur secteur AC/DC de bureau FSP060-RAAK3 60 W 24 V avec entrée IEC C14
Oui. L’adaptateur intègre une fonction de puissance de crête qui lui permet de dépasser sa puissance nominale continue de 60 W pendant de courtes périodes. Cela lui permet d’absorber de brèves demandes de surcharge provenant de charges telles que des têtes d’impression thermique ou de petits moteurs, à condition que la durée de surcharge reste dans les limites prévues par la conception.
Côté AC, il utilise une entrée IEC C14 standard et se raccorde donc à l’aide d’un câble secteur IEC C13 adapté à la région concernée. Côté DC, il utilise un connecteur cylindrique à polarité positive au centre pour le raccordement à des équipements 24 V compatibles.
Oui. Le FSP060-RAAK3 accepte une entrée de 90 V à 264 V AC à 47–63 Hz, couvrant les plages de tension secteur couramment utilisées à l’international. Avec le cordon AC approprié, il peut être déployé dans le monde entier sans commutation manuelle de la tension d’entrée.
Il intègre une protection contre les surintensités (OCP), une protection contre les surtensions (OVP) et une protection contre les surchauffes (OTP). Ces fonctions de protection contribuent à éviter d’endommager à la fois l’adaptateur secteur et les équipements connectés en cas de surcharge, de défaut ou de surchauffe.
L’adaptateur est conçu pour répondre aux exigences de rendement énergétique US DoE Level VI et EU CoC Tier 2. Cela se traduit par une faible consommation à vide et un fonctionnement efficace en charge, ce qui contribue à réduire les pertes d’énergie et l’échauffement.
Il est conforme à IEC 62368-1 et répond également aux exigences de l’ancienne norme IEC 60950-1. En outre, le produit bénéficie de plusieurs homologations régionales, notamment UL, cUL, CE, FCC, CCC, BSMI, PSE, KC, TUV/GS, UKCA et EAC.
Non. Cet adaptateur est destiné aux applications ITE et industrielles, et non à un usage médical. Il ne dispose pas de certifications de qualité médicale telles que IEC 60601-1 et ne doit donc pas être utilisé pour des équipements médicaux connectés au patient.
Le boîtier mesure 62,2 mm × 110 mm × 31,3 mm. Il s’agit d’un adaptateur externe de type desktop, conçu pour être utilisé à l’extérieur de l’équipement comme bloc d’alimentation autonome, généralement placé à proximité de l’appareil alimenté.
Non. Le FSP060-RAAK3 est un adaptateur sans ventilateur qui repose sur un refroidissement par convection naturelle. Il doit néanmoins être utilisé dans un environnement offrant une circulation d’air suffisante et ne doit pas être couvert pendant le fonctionnement, en particulier dans sa plage de température ambiante spécifiée de 0 °C à 70 °C.
