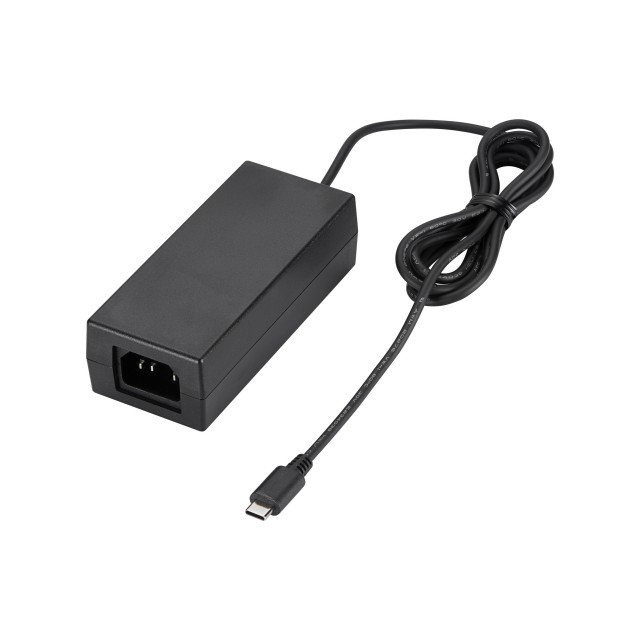

FSP045M – 90-264 VAC medical desktop power supply
- Technologie
- Alimentations pour ordinateurs de bureau
- Partner
- FSP Protek
L’alimentation de bureau médicale FSP045M-DUA est conçue pour les équipements nécessitant une alimentation USB-C Power Delivery régulée à partir d’un adaptateur AC/DC externe. Elle propose des sorties sélectionnables de 5 V, 9 V, 12 V, 15 V et 20 V, avec une puissance continue totale limitée à 45 W. La plage d’entrée de 90–264 VAC permet d’utiliser la même architecture d’alimentation sur différents réseaux secteur selon les régions. Sa construction de classe I intègre une entrée IEC 320/C14 et une connexion à la terre de protection. Les dispositions de sécurité médicale comprennent une isolation 2 MOPP entre l’entrée et la sortie, un courant de fuite maîtrisé et la conformité à l’IEC 60601-1. Son boîtier compact de bureau convient aux équipements de diagnostic, de surveillance, de laboratoire et de soins à domicile lorsque l’appareil connecté prend en charge les profils USB Power Delivery disponibles. Les protections intégrées contre la surtension, la surintensité, le court-circuit et la surchauffe contribuent également à un fonctionnement maîtrisé en cas de défaut électrique.
Le FSP045M-DUA est un adaptateur AC/DC externe de qualité médicale destiné aux équipements nécessitant une alimentation USB-C Power Delivery régulée. Il associe une entrée universelle 90–264 VAC, une construction de classe I avec terre de protection et des caractéristiques d’isolation conformes à l’IEC 60601-1, dans un format de bureau compact.
Conçu pour les équipements électromédicaux compatibles, il prend en charge des profils de sortie USB Power Delivery de 5 V à 20 V avec une puissance de sortie continue pouvant atteindre 45 W. Il convient ainsi aux systèmes de diagnostic, de surveillance, de laboratoire et de soins à domicile qui nécessitent une source d’alimentation externe maîtrisée.
Caractéristiques de la gamme
Un aperçu général de ce que cette gamme offre
- Sortie USB Power Delivery 45 W : Compatible avec les appareils USB-C fonctionnant en 5 V, 9 V, 12 V, 15 V ou 20 V.
- Entrée universelle 90–264 VAC : Permet l’intégration sur différents réseaux d’alimentation secteur régionaux.
- Conformité à la norme de sécurité médicale IEC 60601-1 : Permet l’utilisation dans des systèmes électromédicaux ayant fait l’objet d’une évaluation appropriée.
- Isolation entrée-sortie 2 MOPP : Offre une rigidité diélectrique de 4 000 VAC entre l’entrée secteur et la sortie CC.
- Construction de classe I avec entrée C14 : Assure une connexion à la terre de protection via un cordon secteur standard amovible.
- Rendement DOE niveau VI : Favorise une consommation d’énergie maîtrisée en fonctionnement et en veille.
- Consommation à vide de 0,21 W ou moins : Limite la puissance consommée lorsqu’aucun appareil n’est connecté.
- Performance d’émissions EN 55011 classe B : Facilite l’intégration dans des équipements à émissions conduites et rayonnées maîtrisées.
- Protection à verrouillage contre les surtensions et les surchauffes : Coupe la sortie lorsqu’une condition de défaut correspondante est détectée.
- Récupération automatique après surintensité et court-circuit : Permet à la sortie de reprendre une fois le défaut éliminé.
- Fonctionnement jusqu’à 5 000 m d’altitude : Convient aux installations en altitude dans les limites environnementales spécifiées.
- Boîtier de 114 × 50 × 34 mm : Offre un format d’alimentation externe compact pour les équipements de bureau.
Téléchargements
pour FSP045M - 90-264 VAC medical desktop power supply
Qu’est-ce qu’il y a dans cette gamme ?
Toutes les variantes de la gamme et une comparaison de ce qu’elles offrent
| Caractéristiques | FSP045M-DUA |
|---|---|
Type de produit | Bloc d’alimentation de bureau médical USB Power Delivery Type-C |
Puissance de sortie continue maximale | 45W à 40°C |
Tension d’entrée CA | 90–264 VAC |
Fréquence d’entrée | 47–63Hz |
Courant d’entrée | ≤1,2A RMS à 100 VAC ; ≤0,8A RMS à 240 VAC |
Entrée CA | IEC 320/C14 |
Classe de sécurité | Classe I avec terre de protection |
Interface de sortie CC | USB Power Delivery Type-C |
Profils de sortie | 5V/3A, 9V/3A, 12V/3A, 15V/3A, 20V/2,25A |
Courant de sortie minimal | 0A |
Tolérance de sortie | ±5% |
Ondulation et bruit | ≤250 mV à 5 V, 9 V et 12 V ; ≤300 mV à 15 V et 20 V |
Consommation électrique à vide | ≤0,21 W |
Efficacité énergétique | DOE niveau VI |
Temps de maintien | ≥6 ms à 100 VAC/60Hz ou 230 VAC/50Hz |
Régulation en ligne | ±1 % maximum à pleine charge |
Protection d’entrée | Fusibles internes T3.15AH/250V sur la phase et le neutre |
Protection contre les surtensions | Verrouillage après défaut |
Protection contre les surintensités | Rétablissement automatique |
Protection contre les courts-circuits | Rétablissement automatique |
Protection contre les surtempératures | Verrouillage après défaut |
Tension de tenue entre l’entrée et la sortie | 4 000 VAC, 2 MOPP |
Tension de tenue entre l’entrée et la terre | 1 500 VAC, 1 MOPP |
Tension de tenue entre la sortie et la terre | 500 VAC |
Courant de contact | ≤100 µA à 264 VAC, 63 Hz |
Courant de fuite à la terre | ≤150 µA à 264 VAC, 63 Hz |
Température de fonctionnement | 0 °C à +40 °C |
Température de stockage | -20 °C à +85 °C |
Humidité en fonctionnement | 5 % à 95 % HR, sans condensation |
Humidité de stockage | 5 % à 95 % HR, sans condensation |
Altitude maximale de fonctionnement | 5 000 m |
MTBF | 358 302 heures à pleine charge et à une température ambiante de 25 °C, calculées selon la norme SR-332 |
Dimensions | 114 × 50 × 34 mm |
Poids approximatif | 194,5 g |
Normes de sécurité médicale | IEC 60601-1; IEC 60601-1-6; IEC 62366-1 |
Norme de sécurité supplémentaire | IEC 62368-1 |
Norme CEM médicale | IEC 60601-1-2 |
Classification des émissions | EN 55011 Classe B, conduites et rayonnées |
Courant harmonique | EN 61000-3-2 Classe D |
Immunité aux décharges électrostatiques | ±15 kV dans l’air ; ±8 kV au contact |
Immunité aux surtensions | ±1 kV en mode différentiel ; ±2 kV en mode commun |
| Profil de sortie | 115 VAC | 230 VAC |
|---|---|---|
5 V à 2 A | 85,72 % | 82,31 % |
5 V à 3 A | 84,84 % | 81,81 % |
9 V | 88,55 % | 86,95 % |
12 V | 89,60 % | 88,62 % |
15 V | 90,39 % | 90,05 % |
20V | 90,72 % | 91,34 % |
FAQs
pour FSP045M – 90-264 VAC medical desktop power supply
L’adaptateur fournit des profils 5 V, 9 V, 12 V et 15 V jusqu’à 3 A. Son profil 20 V est spécifié jusqu’à 2,25 A, pour une puissance de sortie continue maximale de 45 W.
Oui. Il s’agit d’une alimentation de classe I avec une entrée secteur IEC 320/C14 ; le cordon secteur sélectionné et l’installation doivent donc fournir une connexion de terre de protection appropriée.
La conception assure 2 MOPP entre l’entrée AC et la sortie DC, avec une tension de tenue de 4 000 VAC. Elle assure également 1 MOPP entre l’entrée et la terre de protection, avec une tenue de 1 500 VAC.
Le courant de contact est spécifié à 100 µA maximum, tandis que le courant de fuite à la terre est spécifié à 150 µA maximum. Ces deux valeurs s’appliquent à 264 VAC et 63 Hz.
Les protections contre les surintensités et les courts-circuits utilisent un rétablissement automatique. La sortie peut reprendre une fois le défaut supprimé, à condition que le système connecté fonctionne dans les limites des caractéristiques spécifiées.
Non. Les protections contre les surtensions et les surtempératures fonctionnent en mode verrouillage. L’alimentation d’entrée doit être réinitialisée une fois la cause du défaut corrigée.
Il est prévu pour fonctionner à des altitudes allant jusqu’à 5 000 m. La température de fonctionnement et les autres limites environnementales doivent néanmoins être respectées.
L’unité est évaluée selon les exigences CEM médicales de l’IEC 60601-1-2 et les limites d’émissions conduites et rayonnées EN 55011 Classe B. Elle intègre également des niveaux d’immunité spécifiés pour les décharges électrostatiques, les transitoires électriques rapides, les surtensions, les perturbations conduites, les champs magnétiques et les creux de tension.
Le FSP045M-DUA utilise une entrée secteur IEC 320/C14. La version correspondante FSP045M-DUB utilise une entrée IEC 320/C6 tout en conservant le même format USB Power Delivery de 45 W.
La plage de fonctionnement spécifiée est de 0 °C à +40 °C, avec une puissance de sortie nominale continue disponible à 40 °C. La plage de stockage est de -20 °C à +85 °C, et l’humidité doit rester sans condensation.
