Modules caméra visibles et UV (OEM)

Cœurs d’imagerie compacts pour l’intégration OEM

Nos modules caméra visibles et UV sont des cœurs d’imagerie compacts conçus pour offrir aux ingénieurs une base flexible pour développer leurs propres systèmes de vision. De l’inspection industrielle et de la robotique à l’imagerie scientifique et à la détection spécialisée, ils apportent la technologie d’imagerie de base nécessaire pour capturer des données visuelles fiables et les intégrer dans un système plus vaste.

Le choix de la bonne caméra dépend des performances attendues de votre système. Des facteurs tels que la résolution, le type de capteur, l’obturateur, la fréquence d’images, la configuration optique, la réponse spectrale, l’interface et l’environnement d’exploitation peuvent tous influencer la sélection finale.

Notre portefeuille comprend des options telles que des capteurs haute résolution, des configurations à obturateur global et roulant, ainsi que des interfaces numériques telles que USB, MIPI et GigE. Pour les applications UV, des capteurs, optiques et filtres spécialisés fournissent la sensibilité spectrale nécessaire pour capturer des informations que les caméras visibles conventionnelles ne peuvent pas détecter.

Plutôt que de choisir simplement la caméra présentant les spécifications les plus élevées, il est important de réfléchir à la manière dont elle fonctionnera au sein du système d’imagerie complet. La conception optique, les exigences de traitement, la bande passante disponible, les conditions d’éclairage, les contraintes mécaniques et l’environnement peuvent tous avoir un impact sur les performances et l’intégration.

Vous souhaitez en savoir plus sur cette technologie ? Essayez notre nouveau chatbot !

Ask Acal BFi

Vue d’ensemble technique

Dans l’univers de l’imagerie, les modules caméra visible et UV (OEM) sont conçus comme des sous-systèmes compacts, prêts à être intégrés, qui réunissent capteurs, optiques et traitement embarqué au sein d’une solution unique. Même s’ils peuvent sembler similaires au premier abord, chaque catégorie est conçue pour répondre à des défis d’imagerie très différents.

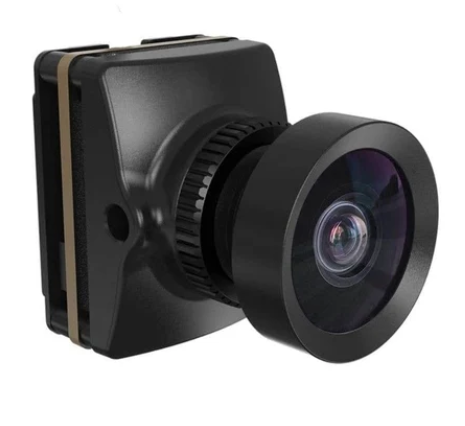

Les modules caméra visibles sont généralement utilisés pour l’imagerie à usage général, avec des optiques fixes et des performances équilibrées pour un large éventail d’applications. Les caméras zoom block visibles ajoutent des optiques motorisées, permettant d’ajuster dynamiquement le champ de vision sans repositionner physiquement la caméra. Les caméras FPV adoptent une approche différente, axée sur une latence ultra-faible et des chemins de signal simplifiés afin de prendre en charge la transmission vidéo en temps réel et des temps de réponse rapides. Les modules caméra UV étendent l’imagerie au-delà du spectre visible en utilisant des capteurs et des optiques spécialisés pour capturer les longueurs d’onde ultraviolettes dans des applications telles que l’analyse par fluorescence, l’inspection de surface et la détection de défauts.

Ces différences vont bien au-delà de simples variations de fonctionnalités. Elles correspondent à des architectures système fondamentalement différentes — des optiques fixes aux optiques motorisées, des sorties traitées aux sorties à latence ultra-faible, et de la sensibilité spectrale visible à la sensibilité UV. Choisir le bon module consiste donc moins à comparer des spécifications isolées qu’à sélectionner l’approche d’imagerie la mieux adaptée à l’objectif global du système.

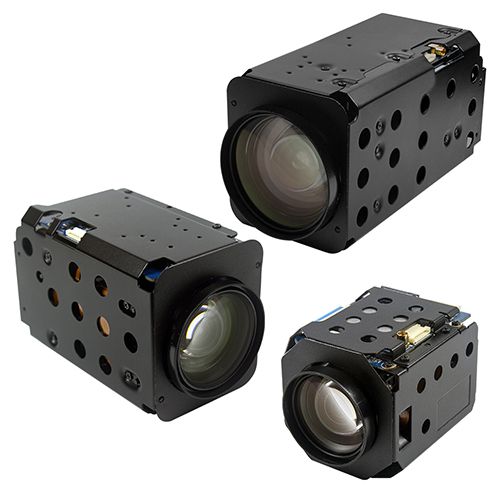

Blocs de zoom visibles

Blocs de zoom visibles

Les blocs zoom visibles apportent à vos systèmes de caméra un zoom optique intégré, en combinant optiques, commande moteur et souvent interfaces embarquées dans un ensemble compact. Découvrez-en plus sur la technologie

Modules de caméras UV

Modules de caméras UV

Les modules de caméra UV sont conçus pour les applications où des détails importants se situent en dehors du spectre visible. En détectant les longueurs d’onde ultraviolettes, ils peuvent révéler des éléments tels que la contamination de surface, la fluorescence, les décharges corona ou les flammes, qui peuvent être difficiles, voire impossibles, à voir avec une caméra classique à lumière visible. Découvrez-en plus sur la technologie

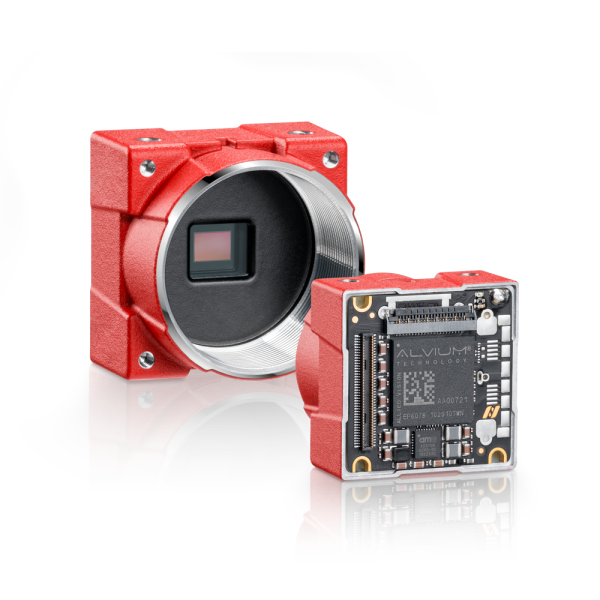

Modules de caméras visibles

Modules de caméras visibles

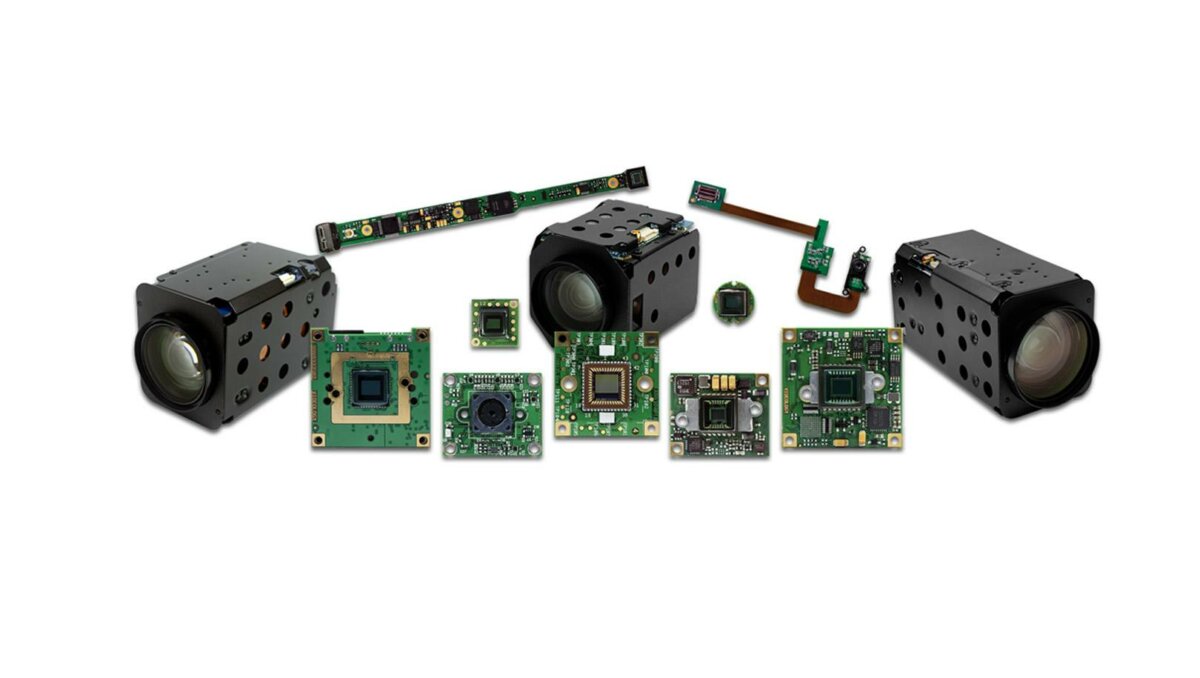

Nous proposons une très large gamme de modules de caméra (qui nécessitent encore une lentille) et des caméras zoom à bloc équipées d’une lentille zoom motorisée. Notre sélection de modules de caméra pour imagerie de lumière visible varie selon différents ensembles de spécifications pour répondre à différents besoins de conception. Découvrez-en plus sur la technologie

Principaux critères de sélection

  • Objectif d’imagerie (généraliste ou spécialisé) : Les modules caméra visibles sont idéaux pour les tâches d’imagerie standard, tandis que les modules caméra UV sont conçus pour des applications spécifiques au spectre, comme l’imagerie par fluorescence, l’analyse des matériaux et l’inspection de surface.

  • Flexibilité du champ de vision : Les zoom blocks visibles offrent des focales réglables pour les applications nécessitant une couverture variable, tandis que les modules à objectif fixe privilégient la simplicité, la compacité et la stabilité.

  • Exigences de latence : Les caméras FPV sont à privilégier lorsque la réactivité en temps réel est critique, car elles offrent une latence nettement inférieure à celle des systèmes d’imagerie traitée conventionnels.

  • Complexité optique et mécanique : Les modules caméra fixes sont généralement plus simples à intégrer, tandis que les systèmes zoom ajoutent des composants mécaniques supplémentaires, des exigences de contrôle et des contraintes d’étalonnage.

  • Interface et gestion des données : Les différents types de modules imposent des exigences variables en matière de bande passante et de ressources de traitement. L’imagerie haute résolution ou multi-flux peut rapidement accroître la complexité du système si les besoins de gestion des données sont sous-estimés.

  • Contraintes environnementales et spectrales : Les systèmes d’imagerie UV nécessitent des optiques spécialisées, des revêtements et des conditions d’éclairage contrôlées pour préserver la précision, tandis que les systèmes d’imagerie visible offrent généralement une plus grande flexibilité selon les environnements lumineux.

Que vous développiez une plateforme d’inspection industrielle, un système de vision embarquée ou une application spécialisée d’imagerie spectrale, le choix de la bonne architecture caméra est essentiel pour obtenir des performances d’imagerie fiables et de haute qualité, de la conception jusqu’au déploiement.

FAQ

Ils sont utilisés comme composants d’imagerie embarqués dans des systèmes allant de l’automatisation industrielle à l’analyse scientifique. Les modules visibles assurent l’imagerie générale, tandis que les modules UV permettent des tâches d’inspection spécialisées. Ils sont conçus pour être intégrés dans des systèmes OEM.

La principale différence réside dans la flexibilité optique :

  • Modules caméra visibles : optique fixe, intégration plus simple
  • Zoom blocks visibles : focale variable, complexité plus élevée Le choix dépend de la nécessité ou non d’un champ de vision réglable.

Les caméras FPV sont à privilégier lorsque la faible latence et la réactivité en temps réel sont critiques. Les modules caméra visibles conviennent mieux aux applications où la qualité d’image et le traitement sont plus importants. Le choix dépend des priorités du système.

La complexité d’intégration varie selon le sous-type. Les modules visibles fixes sont relativement simples à intégrer, tandis que les zoom blocks et les systèmes UV posent des défis supplémentaires. Une conception système appropriée permet de gérer efficacement ces différences.

Les compromis typiques incluent :

  • Flexibilité vs simplicité (zoom vs fixe)
  • Latence vs traitement d’image (FPV vs modules standard)
  • Capacité spectrale vs complexité d’intégration (UV vs visible)

Ils influencent la conception globale du système.

Oui, les systèmes multicaméras combinent souvent des modules visibles, UV ou à faible latence. Cela permet d’obtenir des capacités d’imagerie complémentaires. En contrepartie, la complexité du système et les efforts d’intégration augmentent.

Les problèmes typiques incluent :

  • Choisir un type de module inadapté à l’application
  • Négliger les exigences d’interface et de bande passante
  • Sous-estimer les contraintes optiques et environnementales

S’ils ne sont pas pris en compte suffisamment tôt, ils peuvent entraîner des performances système sous-optimales.
