Blocs zoom visibles
Optiques zoom motorisées pour une imagerie à champ de vision variable
Les blocs zoom visibles apportent à vos systèmes de caméra un zoom optique intégré, en combinant optiques, commande moteur et souvent interfaces embarquées dans un ensemble compact. Ils vont au-delà des objectifs fixes en vous permettant d’ajuster dynamiquement le champ de vision tout en maintenant la qualité d’image. En pratique, cela implique de trouver le bon équilibre entre plage de zoom, performances de l’autofocus et intégration mécanique, tout en assurant une coordination fluide avec le capteur d’image. Par rapport aux modules caméra visibles fixes ou UV, les blocs zoom apportent davantage de flexibilité et de contrôle, au prix d’une complexité et d’exigences d’alimentation accrues.
Vous souhaitez en savoir plus sur cette technologie ? Essayez notre nouveau chatbot !
Pourquoi notre portefeuille est le bon choix pour vous
Notre gamme de caméras à blocs zoom visibles est conçue pour vous offrir une imagerie haute performance avec la flexibilité et la maîtrise requises pour des applications exigeantes telles que la surveillance, le transport, le contrôle industriel et la défense. Grâce à de puissantes capacités de zoom optique, d’excellentes performances en faible luminosité et un traitement d’image avancé, ces caméras fournissent des images claires et détaillées sur de longues distances, pour vous aider à capturer en toute confiance les informations visuelles critiques.

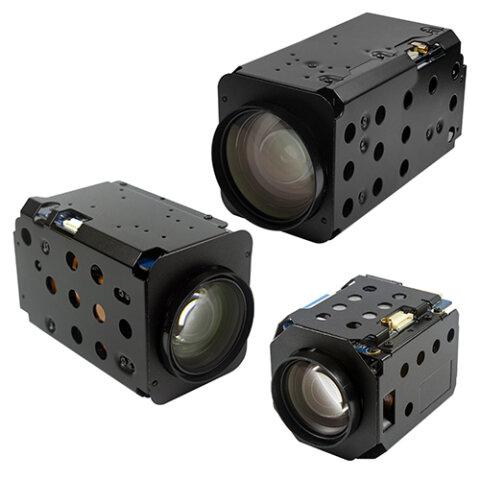

Nous proposons une sélection de solutions intégrées à blocs zoom, combinant capteurs, optiques et interfaces de commande dans des modules compacts prêts à être déployés. Cela simplifie l’intégration du système et réduit les délais de développement, afin que vous puissiez vous concentrer sur votre application plutôt que sur les défis liés aux composants. Forts de notre expertise technique interne, nous vous aidons à choisir la bonne résolution, la bonne plage de zoom, la bonne interface et le bon ensemble de fonctionnalités, afin de garantir une intégration fluide, un fonctionnement fiable et une qualité d’image constante dans des environnements réels.
Critères de sélection clés
- Rapport de zoom et plage focale : Déterminent dans quelle mesure le champ de vision peut varier ; des rapports de zoom plus élevés augmentent la flexibilité, mais aussi la complexité optique.
- Compatibilité du capteur : Le bloc zoom doit correspondre à la taille du capteur et au pas de pixel ; un mauvais appariement peut réduire la qualité d’image ou la résolution exploitable.
- Interfaces de mise au point et de commande : La commande moteur du zoom et de la mise au point doit s’intégrer au micrologiciel du système ; un piège fréquent consiste à sous-estimer la complexité de cette commande.
- Performances optiques sur toute la plage de zoom : La qualité d’image peut varier selon les longueurs focales ; des compromis existent souvent entre les performances en grand-angle et en téléobjectif.
- Intégration mécanique et encombrement : Les blocs zoom sont plus volumineux que les optiques fixes, ce qui peut avoir un impact sur la conception du boîtier et le poids du système.
- Consommation électrique et temps de réponse : Les composants motorisés nécessitent de l’énergie et introduisent une latence ; cela devient important dans les systèmes en temps réel ou mobiles.
Aperçu technique
Dans les modules caméra d’imagerie dans le visible et l’UV (OEM), les blocs zoom visibles sont conçus comme des sous-systèmes optiques autonomes qui ajustent dynamiquement la longueur focale tout en maintenant la mise au point et l’alignement de l’image. Ils comprennent généralement plusieurs groupes de lentilles mobiles, entraînés par des moteurs de précision, ainsi qu’une électronique de commande pour le zoom, la mise au point et parfois le réglage de l’iris. Contrairement aux modules caméra visibles à objectif fixe, optimisés pour un seul champ de vision, les blocs zoom permettent un cadrage variable sans modification matérielle.
Comparés aux modules caméra UV, qui ciblent des applications spectrales spécifiques, les blocs zoom visibles privilégient la flexibilité dans le spectre visible standard. L’intégration implique souvent l’association du bloc zoom avec un module capteur d’image séparé, ce qui exige un appariement optique précis et un alignement mécanique soigné. Ces systèmes sont largement utilisés dans la surveillance, l’inspection et l’observation à longue distance, où l’adaptabilité du champ de vision est essentielle.
Notes d’intégration
Les blocs zoom visibles sont généralement intégrés aux capteurs d’image via des montages mécaniques et des chemins optiques alignés, ce qui nécessite souvent des supports ou boîtiers sur mesure. La commande est généralement assurée par des interfaces série ou des pilotes moteurs dédiés, qui doivent être synchronisés avec la chaîne d’imagerie. La stabilité mécanique est essentielle pour maintenir l’alignement pendant les opérations de zoom et de mise au point.
Un piège fréquent consiste à négliger les vibrations ou le jeu mécanique des composants mobiles, ce qui peut dégrader la stabilité de l’image. Par rapport aux modules caméra visibles fixes, les blocs zoom nécessitent un micrologiciel et un étalonnage plus complexes. L’intégration diffère de celle des modules caméra UV, où l’accent est mis sur la sensibilité spectrale plutôt que sur le mouvement mécanique et la commande du zoom.
FAQ
Ils sont utilisés dans les applications nécessitant un champ de vision réglable, comme la surveillance, l’inspection et la supervision à distance. Ils permettent aux systèmes de passer d’une observation grand champ à des vues détaillées avec zoom. Cette flexibilité est essentielle dans les environnements dynamiques.
Les blocs zoom visibles offrent une longueur focale variable, tandis que les modules fixes disposent d’un seul champ de vision. • Blocs zoom : cadrage flexible, intégration plus complexe • Modules fixes : plus simples, optimisés pour une seule perspective
Le choix dépend du niveau d’adaptabilité requis.
Pas toujours. Ils doivent être adaptés à la taille du capteur et à ses caractéristiques optiques. Un mauvais appariement peut entraîner du vignettage ou une dégradation de la qualité d’image.
Oui, ils nécessitent généralement une commande moteur pour le zoom et la mise au point. Cela implique l’intégration au micrologiciel et parfois des systèmes de commande en boucle fermée. Une synchronisation correcte est essentielle pour garantir un fonctionnement fluide.
Les défis typiques incluent : • Alignement mécanique et stabilité • Intégration de l’interface de commande • Gestion des composants mobiles Ces facteurs influencent la fiabilité globale du système.
Oui, mais ils nécessitent un boîtier adapté et une protection environnementale appropriée. La poussière, l’humidité et les variations de température peuvent affecter à la fois l’optique et les pièces mobiles. Une bonne étanchéité et une conception robuste sont essentielles.
La qualité d’image peut varier sur toute la plage de zoom en raison des limites de la conception optique. Des rapports de zoom élevés peuvent impliquer des compromis en termes de netteté ou de distorsion. Une sélection rigoureuse s’impose en fonction des besoins de l’application.
Les problèmes courants incluent : • Négliger la complexité de la commande • Sous-estimer l’encombrement et le poids • Ne pas adapter l’optique au capteur S’ils ne sont pas pris en compte dès le départ, ces points peuvent entraîner des difficultés d’intégration.
