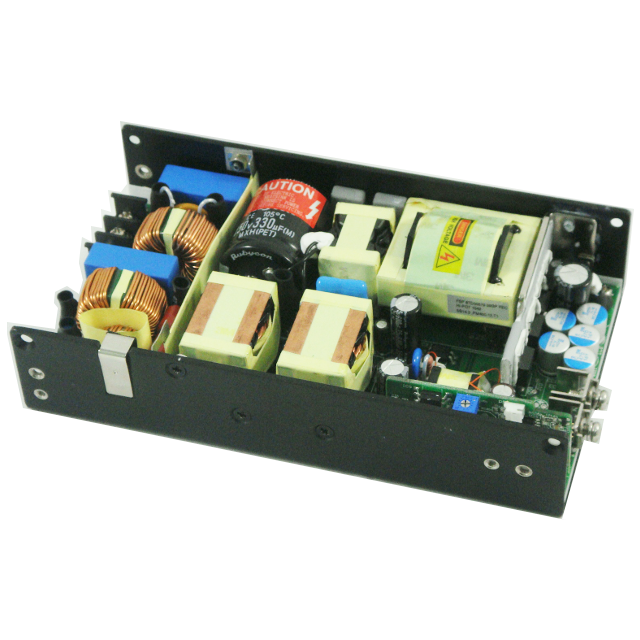

PM400 – 400W Open-Frame-Medizinnetzteil
- Technologie
- Offene / u-frame Stromversorgungen
- Partner
- FSP Protek
Die PM400-Serie liefert geregelte AC-DC-Leistung für medizinische Geräte, industrielle Systeme, Datennetzwerke und Telekommunikationsanwendungen. Die Open-Frame-Konstruktion kombiniert eine Leiterplatte mit einem U-Bracket zur mechanischen Abstützung und Wärmeableitung. Die Standardversion mit U-Bracket liefert 300 W bei Konvektionskühlung oder 400 W bei unterstützender Zwangsbelüftung von 7 CFM. Eine geschlossene Version mit integrierter Abdeckung und Lüftereinheit stellt 400 W bereit, ohne die Gesamtabmessungen des Gehäuses zu verändern. Sieben Ausgangsmodelle decken Nennspannungen von 12 V bis 48 V ab, jeweils mit Remote Sensing und einer Ausgangstoleranz von ±2 %. BF class insulation, 2 MOPP-Isolation zwischen Ein- und Ausgang sowie kontrollierter Ableitstrom unterstützen die Integration in medizinische elektrische Geräte. Standby-Leistung, Lüfterversorgung und mehrere Logiksignale stehen für die Überwachung und Steuerung auf Systemebene zur Verfügung.

Die PM400-Serie wurde für medizinische und andere professionelle elektronische Systeme entwickelt, die eine kompakte, geregelte AC-DC-Stromversorgungsplattform benötigen. Sie ist als Open-Frame-Version mit U-Bracket sowie als geschlossene, lüftergekühlte Ausführung erhältlich und gibt Entwicklern damit Flexibilität bei der Umsetzung des Kühlkonzepts im Endgerät.
Mit sieben nominalen Ausgangsoptionen von 12 V bis 48 V unterstützt die Serie ein breites Spektrum an Stromversorgungsarchitekturen. Medizinisch ausgerichtete Merkmale wie BF class insulation, 2 MOPP-Isolation, niedriger Ableitstrom und dedizierte Steuer-/Statussignale machen den PM400 besonders geeignet für anspruchsvolle Gerätekonzepte.
Eigenschaften
- 300 W bei Konvektionskühlung oder 400 W mit Zwangsbelüftung – Ermöglicht die Anpassung des Kühlkonzepts an den im System verfügbaren Luftstrom.
- Sieben Ausgangsspannungsoptionen – Deckt Stromversorgungsarchitekturen mit 12 V, 15 V, 18 V, 24 V, 28 V, 36 V und 48 V ab.
- 90–264 VAC Eingang mit aktiver PFC – Unterstützt den Betrieb an gängigen einphasigen Netzversorgungen.
- BF class insulation – Unterstützt medizinische Gerätedesigns mit entsprechenden Isolationsanforderungen für Anwendungsteile.
- 4000 VAC Isolationsspannungsfestigkeit Eingang zu Ausgang – Bietet 2 MOPP-Isolation zwischen Netzeingang und DC-Ausgang.
- Ableitstrom gegen Erde bis 300 µA – Hilft dabei, die Ableitströme innerhalb der Anforderungen medizinischer Stromversorgungssysteme zu halten.
- Remote Sensing bis 0,5 V – Kompensiert Spannungsverluste in der Ausgangsverkabelung.
- Automatische Kurzschlusswiederherstellung – Stellt den Betrieb nach Beseitigung des Fehlers automatisch wieder her.
- Überspannungs- und Übertemperaturschutz – Schützt das Netzteil und angeschlossene Geräte vor definierten Fehlbedingungen.
- 5-V-Standby-Ausgang mit 100 mA – Versorgt Überwachungs- und Steuerschaltungen mit geringem Strombedarf, während der Hauptausgang separat geregelt wird.
- PFD-, Inhibit-, DC-OK- und PS-OFF-Signale – Unterstützt Einschaltreihenfolge, Statusüberwachung und Fernsteuerung des Ausgangs.
- Betrieb in Höhen bis 5.000 m – Unterstützt Geräte für den Einsatz in größeren Höhenlagen.
- Leitungsgebundene Störaussendung nach Klasse B – Erleichtert die EMV-Integration in medizinischen Geräten sowie in IT- und Industrieanwendungen.
- U-Bracket- und geschlossene Ausführungen – Bietet die Wahl zwischen systemseitig bereitgestelltem Luftstrom und einer integrierten Abdeckungs- und Lüftereinheit.
Downloads
für PM400 - 400W Open-Frame-Medizinnetzteil
Verfügbare Modellvariationen
Alle verfügbaren Varianten und ein Vergleich ihrer Spezifikationen
| Specification | PM400-12B | PM400-13B | PM400-13-1B | PM400-14B | PM400-15B | PM400-17B | PM400-18B |
|---|---|---|---|---|---|---|---|
Nominal output voltage | 12 V | 15 V | 18 V | 24 V | 28 V | 36 V | 48 V |
Minimum current | 0.1 A | 0.1 A | 0.1 A | 0.1 A | 0.1 A | 0.1 A | 0.1 A |
Maximum current, convection cooling | 25.00 A | 20.00 A | 16.67 A | 12.50 A | 10.72 A | 8.34 A | 6.25 A |
Maximum current with 7 CFM airflow | 33.34 A | 26.67 A | 22.23 A | 16.67 A | 14.29 A | 11.12 A | 8.34 A |
Output tolerance | ±2% | ±2% | ±2% | ±2% | ±2% | ±2% | ±2% |
Ripple and noise | 120 mV | 150 mV | 180 mV | 240 mV | 280 mV | 360 mV | 480 mV |
Maximum output power, convection/forced air | 300 W/400 W | 300 W/400 W | 300 W/400 W | 300 W/400 W | 300 W/400 W | 300 W/400 W | 300 W/400 W |
Typical efficiency at 115/230 VAC | 90%/92% | 90%/92% | 91%/92% | 89%/91% | 89%/91% | 90%/92% | 90%/93% |
| Input Specification | Value |
|---|---|
Rated input-voltage range | 90–264 VAC |
Input frequency | 47–63 Hz |
Input current at 115 VAC, 60 Hz | 4.2 A RMS |
Input current at 230 VAC, 50 Hz | 2.1 A RMS |
Earth leakage current | 300 µA maximum at 264 VAC, 63 Hz |
Touch current | 100 µA maximum at 264 VAC, 63 Hz |
Power-factor correction | Active PFC |
| Output and Protection Specification | Value |
|---|---|
Ripple and noise limit | 1% peak-to-peak maximum |
Remote-sense compensation | Up to 0.5 V cable-loss compensation |
Overvoltage protection | 115–140% of nominal output; automatic recovery |
Short-circuit protection | Automatic recovery |
Overtemperature protection | Latching; input power must be recycled to reset |
Temperature coefficient | ±0.04%/°C maximum for all outputs |
Transient response | Maximum 4% excursion, recovering to within 1% of the final value in 500 µs after a 25% step-load change |
Standby output | 5 V at 100 mA maximum |
Fan supply output | 12 V at 250 mA maximum |
No-load operation | Permitted without damage; output may fluctuate beyond 5% during burst-mode operation |
| General and Environmental Specification | Value |
|---|---|
Package size | 4 × 7 × 1.58 in |
Switching frequency | 20–535 kHz |
General typical efficiency | 89% at 115 VAC; 92% at 230 VAC |
Hold-up time | 12 ms minimum at 110 VAC and 400 W |
Line regulation | ±0.5% maximum at full load |
Inrush current | 20 A at 115 VAC or 40 A at 230 VAC, at 25°C cold start |
Input-to-output withstand voltage | 4000 VAC, 2 MOPP |
Input-to-ground withstand voltage | 1500 VAC, 1 MOPP |
Output-to-ground withstand voltage | 1500 VAC |
Calculated MTBF | 250,000 hours at full load and 25°C ambient, calculated to MIL-HDBK-217F |
Operating temperature | −10°C to +70°C |
Storage temperature | −40°C to +85°C |
Relative humidity | 5–95%, non-condensing |
Temperature derating | 100% at +50°C, reducing linearly to 50% at +70°C for convection and forced-air operation |
Maximum operating altitude | 5,000 m |
U-bracket weight | Approximately 1.0 kg |
Enclosed-form weight | Approximately 1.14 kg |
Maximum fixing-screw penetration | 4 mm from the outer chassis surface |
| Safety and EMC | Value |
|---|---|
Medical safety | UL ES 60601-1, CSA C22.2 No. 60601-1 and TÜV EN 60601-1 |
Safety file number | E178020 |
ITE safety | UL 62368-1, CSA C22.2 No. 62368-1 and TÜV EN 62368-1 |
Insulation classification | BF class |
Conducted emissions | EN 55011 and EN 55032 Class B |
Radiated emissions | Class A |
Harmonic current | EN 61000-3-2, Classes A and D |
Voltage fluctuations and flicker | EN 61000-3-3 |
Medical EMC and multimedia immunity | EN 60601-1-2 and EN 55035 |
Electrostatic discharge | ±15 kV air and ±8 kV contact |
Radiated immunity | 9–28 V/m |
Electrical fast transient/burst | ±2 kV |
Surge immunity | ±1 kV differential mode and ±2 kV common mode |
Conducted immunity | 10 Vrms |
Power-frequency magnetic field | 30 A/m |
Voltage-dip immunity | 30% reduction for 500 ms and 100% reduction for 10 ms |
Environmental compliance | RoHS requirements |
| Interface Signal | Function |
|---|---|
PFD | TTL high during normal operation and TTL low following loss of input power; changes state at least 1 ms before the main output falls 5% below nominal |
Inhibit | TTL low disables the main output |
DC OK | TTL high when the output voltage exceeds 95% of nominal |
PS OFF | TTL high disables the main output |
| Connections and Form Option | Specification |
|---|---|
B suffix | U-bracket form; 300 W convection cooled or 400 W with 7 CFM user-provided airflow |
C suffix | Enclosed form with cover and fan assembly; rated for 400 W |
Input connector P1 | Three-position terminal with ground, live and neutral connections |
Main output connections P2/P3 | M4 × 0.7 screw connections for positive output and common return |
Control connector P4 | Eight-pin connection for common return, inhibit, positive sense, 5 V standby, negative sense, DC OK, PFD and PS OFF |
Fan connector P5 | Two-pin connection providing 12 V fan power and common return |
FAQs
für PM400 – 400W Open-Frame-Medizinnetzteil
Die U-Bracket-Version ist bei Konvektionskühlung für bis zu 300 W ausgelegt. Die Ausgangsleistung kann 400 W erreichen, wenn das System eine Zwangsbelüftung von 7 CFM bereitstellt und die angegebenen Anforderungen zur Temperatur-Derating eingehalten werden.
Das Suffix B kennzeichnet die U-Bracket-Version, die für eine gegebenenfalls erforderliche Zwangsbelüftung auf das Host-Gerät angewiesen ist. Ersetzt man das Suffix durch C, bezeichnet dies die geschlossene Version mit Abdeckung und Lüftereinheit für den Betrieb mit 400 W.
Die Serie umfasst Modelle mit 12 V, 15 V, 18 V, 24 V, 28 V, 36 V und 48 V. Der maximale Ausgangsstrom hängt von der gewählten Spannung und der Kühlmethode ab.
Ja. Alle Varianten können ohne Last betrieben werden, ohne beschädigt zu werden. Dabei kann die Ausgangsspannung jedoch um mehr als 5 % schwanken, da die Regelschaltung zur Reduzierung des Energieverbrauchs in den Burst-Modus wechselt.
Die volle Nennleistung steht unter den jeweiligen Kühlbedingungen bis zu einer Umgebungstemperatur von +50 °C zur Verfügung. Danach muss die verfügbare Leistung linear auf 50 % bei +70 °C reduziert werden.
Der PM400 verwendet eine Isolierung der BF-Klasse und bietet eine Eingangs-/Ausgangs-Prüfspannung von 4000 VAC, entsprechend 2 MOPP. Die Eingangs-/Erd-Isolation ist mit 1500 VAC und 1 MOPP spezifiziert.
Das Netzteil verfügt über Überspannungs-, Kurzschluss- und Übertemperaturschutz. Nach Überspannungs- und Kurzschlussbedingungen erfolgt die Wiederherstellung automatisch, während nach einer Abschaltung wegen Übertemperatur der AC-Eingang aus- und wieder eingeschaltet werden muss.
Der Remote-Sense-Eingang kann einen Spannungsabfall von bis zu 0,5 V zwischen Netzteil und Last ausgleichen. Die Sense-Leitungen sollten entsprechend den Anforderungen des endgültigen Gerätedesigns geführt und angeschlossen werden.
Der achtpolige Steueranschluss umfasst die Signale inhibit, DC OK, power-fail detection und PS OFF. Außerdem führt er die Remote-Sense-Anschlüsse, einen 5-V-Standby-Ausgang und einen gemeinsamen Rückleiter.
Nein. Die Nennleistung von 400 W hängt von der angegebenen Kühlungskonfiguration ab und gilt ohne Leistungsreduzierung nur bis +50 °C. Oberhalb dieser Temperatur sinkt die verfügbare Ausgangsleistung linear und erreicht bei +70 °C 50 %.
