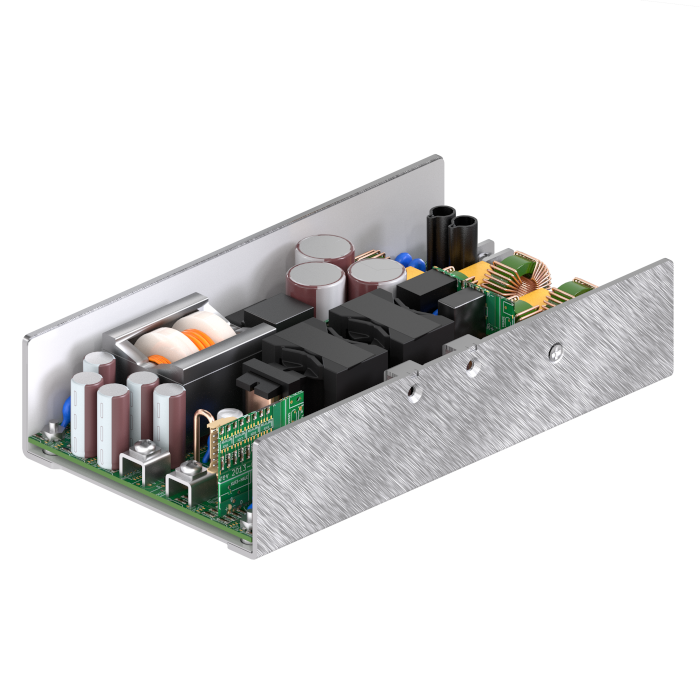

Das medizinische AC/DC-Netzteil der NCF660-Serie ist für die Integration in Geräte ausgelegt, die eine kompakte medizinische Stromversorgung auf Komponentenebene erfordern. Sein U-Kanal-Format misst 178,0 × 101,6 × 40,6 mm und eignet sich damit für Systeme, bei denen Einbauraum und Kühlung sorgfältig geplant werden müssen. Die verfügbaren Single-Output-Versionen bieten nominale Ausgangsspannungen von 12 V, 15 V, 24 V oder 48 V; die Leistungsdaten hängen vom jeweiligen Modell sowie von Zwangskühlung oder Konvektionskühlung ab. Je nach Modell liefert die Serie bis zu 660 W bei einem Luftstrom von mindestens 300 LFM oder bis zu 440 W bei Konvektionskühlung. Ein niedriger Patientenableitstrom, eine Eingang-Ausgang-Isolation von 4.000 VAC und eine Defibrillator-Impulsfestigkeit von 5 kV unterstützen den Einsatz in Geräten für Typ-CF-Anwendungen. Das Netzteil selbst ist eine Komponente und nicht als Applied Part klassifiziert. Ein 5-V-Standby-Ausgang, ein DC-OK-Signal und eine Inhibit-Steuerung unterstützen Sequenzierung und Überwachung auf Systemebene. Integrierter Überspannungs-, Überlast- und Kurzschlussschutz trägt dazu bei, das Netzteil und die angeschlossene Schaltung zu schützen. Typische Einsatzbereiche sind chirurgische Systeme, medizinische Laser, Ablationsgeräte und Dialysesysteme.
Das medizinische AC/DC-Netzteil der NCF660-Serie ist eine kompakte Open-Frame-Lösung im U-Kanal-Format für medizinische Geräte, die eine hohe Leistungsdichte, niedrige Ableitströme und die Unterstützung CF-bezogener Systemanforderungen benötigen. Es ist als Single-Output-Version mit 12 V, 15 V, 24 V und 48 V erhältlich und unterstützt sowohl konvektionsgekühlte als auch zwangsluftgekühlte Designs.
Typische Integrationsziele sind chirurgische Geräte, medizinische Lasersysteme, Ablationsgeräte für gepulste elektrische Felder oder Radiofrequenz sowie Dialysesysteme. Zusatzfunktionen wie 5 V Standby, DC OK und Remote Inhibit machen die Serie besonders geeignet für geregelte Stromversorgungsarchitekturen auf Systemebene.
Eigenschaften
- 12 V, 15 V, 24 V und 48 V Nennausgänge – Unterstützt ein breites Spektrum an Stromversorgungsarchitekturen für medizinische Geräte.
- Bis zu 660 W bei mindestens 300 LFM Luftstrom – Ermöglicht eine höhere Ausgangsleistung, wenn die spezifizierte Zwangskühlung verfügbar ist.
- Bis zu 440 W bei Konvektionskühlung – Je nach Modell ist damit ein Betrieb mit geringerer Leistung ohne dedizierten Luftstrom möglich.
- Niedriger Patientenableitstrom – Der typische Ableitstrom von Eingang zu Ausgang liegt bei 264 VAC, 60 Hz unter 6 µA im Normalbetrieb und unter 15 µA im Einzelfehlerfall.
- 5-kV-Defibrillator-Impulsfestigkeit – Unterstützt den Einsatz in Geräten, die defibrillationsbedingten elektrischen Belastungen ausgesetzt sind.
- 4.000 VAC Isolierung zwischen Eingang und Ausgang – Bietet 2 MOPP zwischen Netzeingang und DC-Ausgang.
- Eingangsbereich von 85 bis 264 VAC – Unterstützt den weltweiten Netzbetrieb.
- Emissionen nach Klasse B – Vereinfacht die EMV-Planung auf Systemebene, vorbehaltlich der finalen Integration.
- 5-V-Standby-Ausgang mit 1 A – Versorgt Hilfs- und Steuerfunktionen unabhängig vom Zustand des Hauptausgangs.
- DC-OK- und Inhibit-Signale – Unterstützt Sequenzierung, Überwachung und die Fernsteuerung des Ausgangs.
- Überspannungs-, Überlast- und Kurzschlussschutz – Trägt dazu bei, das Netzteil und die angeschlossene Schaltung bei anormalen Zuständen zu schützen.
- Keine Mindestlast erforderlich – Geeignet für Systeme mit variablem oder intermittierendem Leistungsbedarf.
- Optionale Ausgangsanpassung um ±5 % – Ermöglicht das Feinabgleichen des Ausgangs für anwendungsspezifische Anforderungen.
- Format 178,0 × 101,6 × 40,6 mm – Definiert einen kompakten Bauraum für die Integration in Geräte.
- Betriebsbereich von -20 °C bis +70 °C – Unterstützt breite Umgebungsbedingungen mit Leistungsreduzierung oberhalb von 50 °C.
- Lebensdauer der Elektrolytkondensatoren von über 7 Jahren – Basierend auf den angegebenen Dauerbetriebsbedingungen bei 25 °C.
- MTBF von über 500.000 Stunden – Berechnet nach Telcordia-SR-332-Bedingungen.
- Drei Jahre Garantie – Bietet einen klar definierten Produktsupportzeitraum.
Verfügbare Modellvariationen
Alle verfügbaren Varianten und ein Vergleich ihrer Spezifikationen
| Spezifikation | Wert |
|---|---|
Produkttyp | Medizinisches AC/DC-Netzteil in Open-Frame- und U-Channel-Bauform |
Anzahl der Hauptausgänge | Einzelausgang |
Nominelle Hauptausgangsoptionen | 12 V, 15 V, 24 V oder 48 VDC |
Maximale Ausgangsleistung | Bis zu 660 W, abhängig von Modell und Kühlung |
Ausgangsleistung bei Konvektionskühlung | Bis zu 440 W, modellabhängig |
Erforderlicher Luftstrom | Mindestens 300 LFM für die Nennwerte bei Zwangskühlung |
Eingangsbereich | 85 bis 264 VAC, 47 bis 63 Hz, einphasig |
Sicherheitszertifizierter Eingang | 100 bis 240 VAC, ±10 % |
Eingangsstrom | 7,0 A maximal bei 115 VAC; 3,5 A maximal bei 230 VAC |
Einschaltstrom | 40 A maximal, Kaltstart bei 264 VAC |
Eingangsklasse | Klasse I |
Typischer Wirkungsgrad | Über 90 % |
Leistungsaufnahme im Leerlauf | Unter 1,0 W bei deaktiviertem Hauptausgang |
Eingangs-/Ausgangsisolation | 4.000 VAC, 2 MOPP |
Eingang-zu-Erde-Isolation | 1.500 VAC, 1 MOPP |
Ausgang-zu-Erde-Isolation | 1.500 VAC, 1 MOPP |
Defibrillator-Festigkeit | 5-kV-Impuls |
Standby-Ausgang | 5 VDC bei 1 A |
DC-OK-Signal | Logisch High, solange der DC-Ausgang innerhalb der Regelgrenzen liegt |
Inhibit-Steuerung | Hauptausgang eingeschaltet bei offenem Eingang oder logisch High; ausgeschaltet bei Kurzschluss nach RTN oder logisch Low |
Ausgangsanpassung | ±5 %, optional |
Mindestlast | Nicht erforderlich |
Schutzfunktionen | Überspannungs-, Überlast- und Kurzschlussschutz |
MTBF | Über 500.000 Stunden gemäß Telcordia SR-332, Issue 6 |
Lebensdauer der Elektrolytkondensatoren | Mehr als sieben Jahre bei 25 °C unter den angegebenen kontinuierlichen Betriebsbedingungen |
Garantie | Drei Jahre |
Konformitätsunterlagen | RoHS- und REACH-konform |
Betriebstemperatur | -20 °C bis +70 °C |
Temperatur-Derating | Lineares Derating von 50 °C bis 70 °C; 50 % Last bei 70 °C |
Lagertemperatur | -40 °C bis +85 °C |
Relative Luftfeuchtigkeit | 5 % bis 95 %, nicht kondensierend |
Geräuschpegel | Unter 20 dBA |
Mechanische Abmessungen | 178.0 × 101.6 × 40.6 mm |
Montageart | U-Kanal |
| Modell | Nennausgang | Leistung bei Zwangskühlung | Leistung bei Konvektionskühlung |
|---|---|---|---|
NCF660S12K | 12 V | 560 W | 370 W |
NCF660S15K | 15 V | 560 W | 370 W |
NCF660S24K | 24 V | 660 W | 440 W |
NCF660S48K | 48 V | 660 W | 440 W |
- Für die angegebenen Leistungswerte mit Zwangskühlung sind 300 LFM Luftstrom erforderlich.
- Die Verfügbarkeit des 15-V-Modells sollte vor der finalen Designfreigabe bestätigt werden.
- 12-V- und 15-V-Versionen sind auf 560 W mit Luftstrom und 370 W bei Konvektionskühlung begrenzt.
- 24-V- und 48-V-Versionen erreichen die volle Nennleistung von 660 W mit Zwangskühlung und 440 W bei Konvektionskühlung.
FAQs
für NCF660-Serie – Medizinisches Open-Frame-AC/DC-Netzteil mit 660 W
Die Serie bietet Hauptausgangsvarianten mit nominal 12 V, 15 V, 24 V und 48 V. Für die 15-V-Version ist eine Modellnummer angegeben, die Verfügbarkeit sollte jedoch vor Abschluss des Designs bestätigt werden.
Nein. Die 24-V- und 48-V-Modelle liefern bis zu 660 W bei mindestens 300 LFM Luftstrom und bis zu 440 W bei Konvektionskühlung. Die 12-V- und 15-V-Modelle sind auf 560 W mit Zwangskühlung und 370 W bei Konvektionskühlung ausgelegt.
Nein. Es handelt sich um ein Komponenten-Netzteil, sodass es selbst nicht als Anwendungsteil deklariert werden kann. Seine Isolations-, Kriechstrecken-, Luftstrecken-, Hochspannungsprüf- und Patientenableitstrom-Eigenschaften wurden für den Einsatz in Geräten bewertet, die für Typ-CF-Anwendungen vorgesehen sind.
Ein Mindestluftstrom von 300 LFM ist erforderlich. Die dokumentierte Luftstromrichtung ist einzuhalten, und der Geräteentwickler muss sicherstellen, dass die Bauteiltemperaturen innerhalb der spezifizierten Grenzwerte bleiben.
Die Ausgangsleistung muss zwischen 50 °C und 70 °C linear reduziert werden. Bei einer Umgebungstemperatur von 70 °C beträgt die zulässige Ausgangsleistung 50 % der jeweils geltenden Volllast-Nennleistung.
Das NCF660 verfügt über einen 5-V-/1-A-Standby-Ausgang, ein DC-OK-Signal und einen Inhibit-Eingang für den Hauptausgang. Der Hauptausgang bleibt aktiviert, wenn der Inhibit-Eingang offen ist oder einen logisch hohen Pegel hat, und wird deaktiviert, wenn der Eingang mit RTN kurzgeschlossen wird oder einen logisch niedrigen Pegel erhält.
Die Serie umfasst einen Überspannungs-, Überlast- und Kurzschlussschutz. Der Überspannungsschutz greift zwischen 110 % und 130 % der Nennausgangsspannung und erfordert ein erneutes Anlegen der AC-Eingangsspannung, während der Kurzschlussschutz im Hiccup-Modus arbeitet.
Die Eingangs-/Ausgangsisolation ist mit 4.000 VAC spezifiziert und bietet 2 MOPP. Die Isolation Eingang zu Erde und Ausgang zu Erde ist jeweils mit 1.500 VAC spezifiziert und bietet 1 MOPP.
Die leitungsgebundenen Emissionen sind nach Klasse B spezifiziert. Auch die gestrahlten Emissionen entsprechen Klasse B, wobei je nach finaler Gerätekonfiguration, Verkabelung und Installation möglicherweise ein Ferritkern erforderlich ist.
Das Gerät misst 178,0 × 101,6 × 40,6 mm und verfügt über Befestigungsabstände von 167,00 × 85,60 mm. M3-Befestigungsschrauben dürfen nicht tiefer als 3,5 mm eindringen. Außerdem müssen der erforderliche Luftstromverlauf, die elektrischen Abstände sowie der Zugang zu den Ein-, Ausgangs- und Signalanschlüssen gewährleistet sein.
