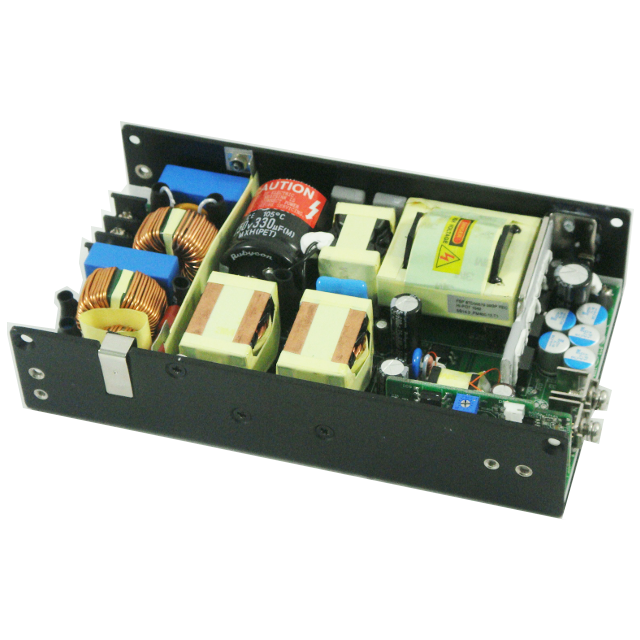

PM400 – 400W Open Frame Medical Power Supply
- Technologie
- Open / u-frame voedingen
- Partner
- FSP Protek
De PM400-serie levert gereguleerde AC-DC voeding voor medische apparatuur, industriële systemen, datanetwerken en telecommunicatietoepassingen. De open-frame constructie combineert een printplaat met een U-bracket voor mechanische ondersteuning en warmteafvoer. De standaard U-bracket-uitvoering levert 300 W bij convectiekoeling of 400 W met 7 CFM geforceerde luchtstroom. Een gesloten uitvoering met geïntegreerde kap en ventilatorassemblage levert 400 W zonder dat de totale afmetingen van de behuizing veranderen. Zeven uitgangsmodellen bestrijken nominale spanningen van 12 V tot 48 V, elk met remote sensing en een uitgangstolerantie van ±2%. BF class insulation, 2 MOPP-isolatie tussen ingang en uitgang en gecontroleerde lekstroom ondersteunen integratie in medische elektrische apparatuur. Stand-byvermogen, ventilatorvermogen en meerdere logische signalen zijn beschikbaar voor bewaking en besturing op systeemniveau.
De PM400-serie is ontworpen voor medische en andere professionele elektronische systemen die een compact, gereguleerd AC-DC voedingsplatform vereisen. De serie is verkrijgbaar in open-frame U-bracket-uitvoering en als gesloten, ventilatorgekoelde uitvoering, zodat ontwerpers flexibel kunnen bepalen hoe de koeling in het eindapparaat wordt gerealiseerd.
Met zeven nominale uitgangsopties van 12 V tot 48 V ondersteunt de serie een breed scala aan vermogensarchitecturen voor systemen. Medisch gerichte kenmerken zoals BF class insulation, 2 MOPP-isolatie, lage lekstroom en speciale stuur-/statussignalen maken de PM400 bijzonder geschikt voor veeleisende apparatuurontwerpen.
Bereikfuncties
Een algemeen overzicht van wat dit bereik te bieden heeft
- 300 W bij convectiekoeling of 400 W met geforceerde luchtkoeling – Maakt het mogelijk de koelconfiguratie af te stemmen op de beschikbare luchtstroom in het systeem.
- Zeven uitgangsspanningsopties – Ondersteunt vermogensarchitecturen met 12 V, 15 V, 18 V, 24 V, 28 V, 36 V en 48 V.
- 90–264 VAC ingang met actieve PFC – Ondersteunt gebruik op gangbare eenfasige netvoedingen.
- BF class insulation – Ondersteunt ontwerpen van medische apparatuur met de vereiste isolatie voor toegepaste delen.
- 4000 VAC ingangs-/uitgangsisolatiespanning – Biedt 2 MOPP-isolatie tussen netingang en DC-uitgang.
- Aardlekstroom tot 300 µA – Helpt lekstroom binnen de vereisten voor medische voedingssystemen te beheersen.
- Remote sensing tot 0,5 V – Compenseert spanningsverliezen in de uitgangsbekabeling.
- Automatisch herstel na kortsluiting – Herstelt de werking zodra de fouttoestand is opgeheven.
- Overspannings- en overtemperatuurbeveiliging – Beschermt de voeding en aangesloten apparatuur tegen gespecificeerde abnormale omstandigheden.
- 5 V stand-byuitgang bij 100 mA – Voedt bewakings- en stuurcircuits met lage stroom terwijl de hoofduitgang apart wordt aangestuurd.
- PFD-, inhibit-, DC OK- en PS OFF-signalen – Ondersteunt power sequencing, statusbewaking en bediening van de uitgang op afstand.
- Werking op hoogtes tot 5.000 m – Ondersteunt apparatuur die bedoeld is voor gebruik op grotere hoogtes.
- Geleide emissies volgens klasse B – Vergemakkelijkt EMC-integratie in medische apparatuur, IT-apparatuur en industriële systemen.
- U-bracket- en gesloten uitvoeringen – Biedt de keuze tussen luchtstroom vanuit het systeem en een geïntegreerde kap met ventilatorassemblage.
Downloads
voor PM400 - 400W Open Frame Medical Power Supply
Wat zit er in dit assortiment?
Alle varianten in het assortiment en een vergelijking van wat ze bieden
| Specificatie | PM400-12B | PM400-13B | PM400-13-1B | PM400-14B | PM400-15B | PM400-17B | PM400-18B |
|---|---|---|---|---|---|---|---|
Nominale uitgangsspanning | 12 V | 15 V | 18 V | 24 V | 28 V | 36 V | 48 V |
Minimale stroom | 0,1 A | 0,1 A | 0,1 A | 0,1 A | 0,1 A | 0,1 A | 0,1 A |
Maximale stroom, convectiekoeling | 25,00 A | 20,00 A | 16,67 A | 12,50 A | 10,72 A | 8,34 A | 6,25 A |
Maximale stroom bij 7 CFM luchtstroom | 33,34 A | 26,67 A | 22,23 A | 16,67 A | 14,29 A | 11,12 A | 8,34 A |
Uitgangstolerantie | ±2% | ±2% | ±2% | ±2% | ±2% | ±2% | ±2% |
Rimpel en ruis | 120 mV | 150 mV | 180 mV | 240 mV | 280 mV | 360 mV | 480 mV |
Maximaal uitgangsvermogen, convectie/geforceerde luchtkoeling | 300 W/400 W | 300 W/400 W | 300 W/400 W | 300 W/400 W | 300 W/400 W | 300 W/400 W | 300 W/400 W |
Typisch rendement bij 115/230 VAC | 90%/92% | 90%/92% | 91%/92% | 89%/91% | 89%/91% | 90%/92% | 90%/93% |
| Ingangsspecificatie | Waarde |
|---|---|
Nominaal ingangsspanningsbereik | 90–264 VAC |
Ingangsfrequentie | 47–63 Hz |
Ingangsstroom bij 115 VAC, 60 Hz | 4,2 A RMS |
Ingangsstroom bij 230 VAC, 50 Hz | 2,1 A RMS |
Aardlekstroom | maximaal 300 µA bij 264 VAC, 63 Hz |
Aanraakstroom | maximaal 100 µA bij 264 VAC, 63 Hz |
Vermogensfactorcorrectie | Actieve PFC |
| Uitgangs- en beveiligingsspecificatie | Waarde |
|---|---|
Rimpel- en ruislimiet | maximaal 1% piek-tot-piek |
Remote-sense-compensatie | Compensatie van kabelverlies tot 0,5 V |
Overspanningsbeveiliging | 115–140% van de nominale uitgang; automatisch herstel |
Kortsluitbeveiliging | Automatisch herstel |
Overtemperatuurbeveiliging | Vergrendelend; de ingangsspanning moet worden uit- en weer ingeschakeld om te resetten |
Temperatuurcoëfficiënt | maximaal ±0,04%/°C voor alle uitgangen |
Transiëntrespons | Maximale afwijking van 4%; herstelt binnen 500 µs na een stapbelastingsverandering van 25% tot binnen 1% van de eindwaarde |
Stand-byuitgang | 5 V bij maximaal 100 mA |
Uitgang voor ventilatorvoeding | 12 V bij maximaal 250 mA |
Bedrijf zonder belasting | Toegestaan zonder schade; de uitgang kan tijdens burst-modebedrijf meer dan 5% fluctueren |
| Algemene en omgevingsspecificatie | Waarde |
|---|---|
Afmetingen | 4 × 7 × 1,58 in |
Schakelfrequentie | 20–535 kHz |
Algemene typische efficiëntie | 89% bij 115 VAC; 92% bij 230 VAC |
Overbruggingstijd | Minimaal 12 ms bij 110 VAC en 400 W |
Lijnregeling | Maximaal ±0,5% bij volle belasting |
Inschakelstroom | 20 A bij 115 VAC of 40 A bij 230 VAC, bij koude start op 25°C |
Isolatiespanning tussen ingang en uitgang | 4000 VAC, 2 MOPP |
Isolatiespanning tussen ingang en aarde | 1500 VAC, 1 MOPP |
Isolatiespanning tussen uitgang en aarde | 1500 VAC |
Berekende MTBF | 250.000 uur bij volle belasting en een omgevingstemperatuur van 25°C, berekend volgens MIL-HDBK-217F |
Bedrijfstemperatuur | −10°C tot +70°C |
Opslagtemperatuur | −40°C tot +85°C |
Relatieve luchtvochtigheid | 5–95%, niet-condenserend |
Temperatuurderating | 100% bij +50°C, lineair afnemend tot 50% bij +70°C voor convectie- en geforceerde luchtkoeling |
Maximale bedrijfshoogte | 5.000 m |
Gewicht U-bracket-uitvoering | Ongeveer 1,0 kg |
Gewicht gesloten uitvoering | Ongeveer 1,14 kg |
Maximale indringdiepte van bevestigingsschroeven | 4 mm vanaf het buitenoppervlak van het chassis |
| Veiligheid en EMC | Waarde |
|---|---|
Medische veiligheid | UL ES 60601-1, CSA C22.2 No. 60601-1 en TÜV EN 60601-1 |
Dossiernummer veiligheid | E178020 |
ITE-veiligheid | UL 62368-1, CSA C22.2 No. 62368-1 en TÜV EN 62368-1 |
Isolatieclassificatie | BF-klasse |
Geleide emissies | EN 55011 en EN 55032 Klasse B |
Uitgestraalde emissies | Klasse A |
Harmonische stroom | EN 61000-3-2, klassen A en D |
Spanningsschommelingen en flikkering | EN 61000-3-3 |
Medische EMC en immuniteit voor multimedia | EN 60601-1-2 en EN 55035 |
Elektrostatische ontlading | ±15 kV via lucht en ±8 kV via contact |
Uitgestraalde immuniteit | 9–28 V/m |
Elektrische snelle transiënt/burst | ±2 kV |
Overspanningsimmuniteit | ±1 kV differentiële modus en ±2 kV gemeenschappelijke modus |
Geleide immuniteit | 10 Vrms |
Magnetisch veld op netfrequentie | 30 A/m |
Immuniteit tegen spanningsdips | 30% reductie gedurende 500 ms en 100% reductie gedurende 10 ms |
Milieunaleving | RoHS-vereisten |
| Interfacesignaal | Functie |
|---|---|
PFD | TTL hoog tijdens normaal bedrijf en TTL laag na verlies van ingangsspanning; verandert van status minstens 1 ms voordat de hoofduitgang 5% onder de nominale waarde zakt |
Inhibit | TTL laag schakelt de hoofduitgang uit |
DC OK | TTL hoog wanneer de uitgangsspanning meer dan 95% van de nominale waarde bedraagt |
PS OFF | TTL hoog schakelt de hoofduitgang uit |
| Aansluitingen en uitvoeringsoptie | Specificatie |
|---|---|
B-suffix | U-bracket-uitvoering; 300 W met convectiekoeling of 400 W met 7 CFM door de gebruiker geleverde luchtstroom |
C-suffix | Ingesloten uitvoering met afdekking en ventilatorunit; geschikt voor 400 W |
Ingangsconnector P1 | Driepolige aansluiting met verbindingen voor aarde, fase en nul |
Hoofduitgangsaansluitingen P2/P3 | M4 × 0,7 schroefaansluitingen voor positieve uitgang en gemeenschappelijke retour |
Besturingsconnector P4 | Achtpolige aansluiting voor gemeenschappelijke retour, inhibit, positieve sense, 5 V stand-by, negatieve sense, DC OK, PFD en PS OFF |
Ventilatorconnector P5 | Tweepolige aansluiting voor 12 V ventilatorvoeding en gemeenschappelijke retour |
Veelgestelde vragen
voor PM400 – 400W Open Frame Medical Power Supply
De U-bracket-versie is gespecificeerd voor maximaal 300 W bij convectiekoeling. Het uitgangsvermogen kan 400 W bereiken wanneer het systeem 7 CFM geforceerde luchtstroom levert en aan de opgegeven temperatuur-deratingeisen wordt voldaan.
Het achtervoegsel B duidt de U-bracket-versie aan, die voor eventuele geforceerde luchtstroom afhankelijk is van het hostapparaat. Vervanging van dit achtervoegsel door C duidt de gesloten versie aan, uitgerust met een afdekking en ventilatorassemblage voor werking op 400 W.
De serie omvat modellen met 12 V, 15 V, 18 V, 24 V, 28 V, 36 V en 48 V. De maximale uitgangsstroom hangt af van de gekozen spanning en de koelmethode.
Ja. Alle varianten kunnen zonder belasting werken zonder beschadiging, al kan de uitgangsspanning met meer dan 5% schommelen doordat het regelcircuit in burstmodus gaat om het energieverbruik te verlagen.
Het volledige nominale vermogen is beschikbaar tot een omgevingstemperatuur van +50°C onder de geldende koelvoorwaarden. Daarna moet het beschikbare vermogen lineair worden teruggebracht tot 50% bij +70°C.
De PM400 gebruikt BF class insulation en biedt een ingang-naar-uitgang-isolatiespanning van 4000 VAC, wat overeenkomt met 2 MOPP. De ingang-naar-aarde-isolatie is gespecificeerd op 1500 VAC en 1 MOPP.
De voeding beschikt over overspannings-, kortsluit- en overtemperatuurbeveiliging. Na overspannings- en kortsluitcondities herstelt de voeding automatisch, terwijl bij thermische uitschakeling de AC-ingang opnieuw moet worden ingeschakeld.
De remote-sense-ingang kan tot 0,5 V spanningsval tussen de voeding en de belasting compenseren. De sense-bekabeling moet worden geleid en aangesloten volgens de eisen van het uiteindelijke apparaatontwerp.
De achtpolige besturingsconnector bevat de signalen inhibit, DC OK, power-fail detection en PS OFF. Daarnaast voert deze connector remote-sense-aansluitingen, een 5 V standby-uitgang en een gemeenschappelijke retour.
Nee. De nominale waarde van 400 W hangt af van de gespecificeerde koelconfiguratie en geldt zonder derating alleen tot +50°C. Boven deze temperatuur neemt het beschikbare uitgangsvermogen lineair af tot 50% bij +70°C.
