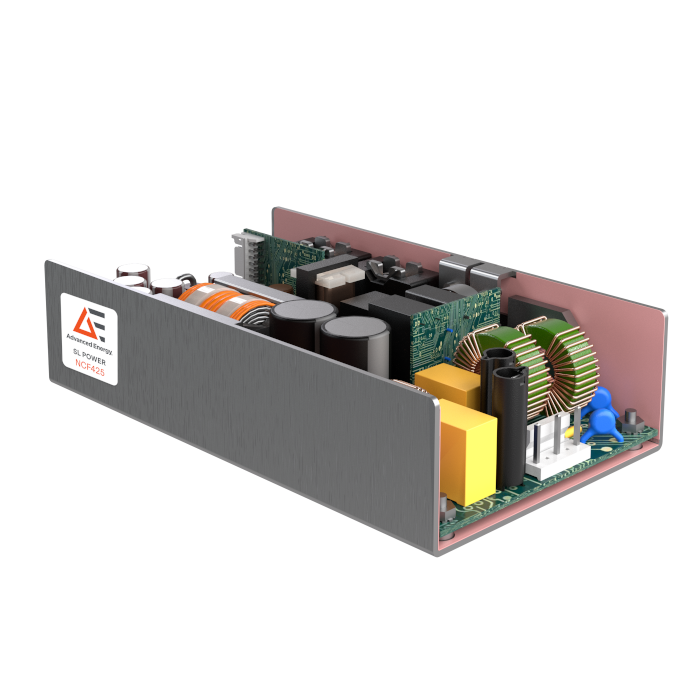

NCF425 Serie – medizinisches Open-Frame-AC/DC-Netzteil mit 425 W
- Technologie
- Offene / u-frame Stromversorgungen
- Partner
- Advanced Energy
Die NCF425-Serie wurde für Entwickler konzipiert, die Stromversorgungslösungen in kritische Medizingeräte integrieren, bei denen Patientenableitstrom und Isolation präzise kontrolliert werden müssen. Drei Standardmodelle liefern Nennausgangsspannungen von 12 V, 24 V oder 48 V bei einem universellen Eingang von 85 bis 264 VAC. Die 24-V- und 48-V-Versionen liefern mit mindestens 300 LFM Luftstrom bis zu 425 W, während bei Konvektions- oder Kontaktkühlung ein Betrieb mit reduzierter Leistung möglich ist. Die Isolation zwischen Ein- und Ausgang ist mit 4000 VAC spezifiziert und bietet zwei Patientenschutzmaßnahmen, ergänzt durch eine Isolation von 1500 VAC zwischen Eingang und Erde sowie Ausgang und Erde. Die Serie hält zudem einem Defibrillatorimpuls von 5 kV stand und bietet Patientenableitstromwerte, die für den Einsatz in Typ-CF-Anwendungen geeignet sind. Integrierte Anschlüsse für Remote Sense, Power Good, Inhibit und 5-V-Standby unterstützen die systemseitige Überwachung und Steuerung. Typische Integrationsanwendungen sind Atherektomiegeräte, elektrochirurgische Systeme und andere Medizingeräte, die eine kompakte Stromversorgungsstufe mit niedrigem Leckstrom erfordern.
Die NCF425-Serie ist eine kompakte Open-Frame-AC/DC-Stromversorgungsplattform für den medizinischen Einsatz in Geräten, die eine präzise kontrollierte Leckstrombegrenzung, verstärkte Isolation und eine zuverlässige Systemintegration erfordern.
Die Serie ist in Single-Output-Versionen mit 12 V, 24 V und 48 V erhältlich, unterstützt einen universellen Eingang von 85 bis 264 VAC und liefert bei ausgewählten Modellen mit mindestens 300 LFM Luftstrom bis zu 425 W. Für Auslegungen mit Konvektions- oder Kontaktkühlung ist auch ein Betrieb mit reduzierter Leistung möglich.
Zu den auf einfache Integration ausgelegten Funktionen gehören Remote Sense, Power Good, Inhibit und ein 5-V-Standby-Ausgang. Schutzfunktionen sowie die Auslegung im Hinblick auf medizinische EMV- und Sicherheitsanforderungen unterstützen den Einsatz in komplexen Gesundheitssystemen.
Eigenschaften
- Universeller AC-Eingang: Der Betrieb mit 85 bis 264 VAC unterstützt Netzumgebungen weltweit.
- Ausgangsleistung bis 425 W: Hohe Leistungsdichte für medizinische Systeme im mittleren Leistungsbereich mit Zwangsluftkühlung.
- Drei Standard-Ausgangsspannungen: Verfügbar als Single-Output-Modelle mit 12 V, 24 V und 48 V.
- Niedriger Patientenableitstrom: Der Ableitstrom zwischen Eingang und Ausgang liegt unter 7 µA unter Normalbedingungen und unterstützt so Geräte für Typ-CF-Anwendungen.
- Hohe Isolation: Die Isolation zwischen Ein- und Ausgang beträgt 4000 VAC und erfüllt 2 MOPP; die Isolation zwischen Eingang und Erde sowie Ausgang und Erde beträgt jeweils 1500 VAC.
- Beständig gegen Defibrillatorimpulse: Ausgelegt für einen Defibrillatorimpuls von 5 kV.
- Flexible Kühloptionen: Die 24-V- und 48-V-Modelle erreichen 425 W bei 300 LFM Luftstrom; ein Betrieb mit reduzierter Leistung bei Konvektions- oder Kontaktkühlung ist ebenfalls möglich.
- Funktionen für die Systemsteuerung: Mit Remote Sense, Power Good, Inhibit und 5-V-Standby für Überwachung und Steuerung.
- Umfassende Schutzfunktionen: Überspannungs-, Überlast-, Kurzschluss- und Temperaturschutz tragen zum Schutz des Netzteils bei anomalen Betriebsbedingungen bei.
- Effizienter Betrieb: Der typische Wirkungsgrad liegt über 90 % und trägt dazu bei, die interne Wärmeentwicklung zu reduzieren.
- Kompaktes mechanisches Format: Das U-Channel-Design mit 3,5 × 6 × 1,5 Zoll eignet sich für medizinische Baugruppen mit begrenztem Bauraum.
- Langlebiges Design: Die Lebensdauer der Elektrolytkondensatoren übersteigt unter den angegebenen Betriebsbedingungen sieben Jahre.
Verfügbare Modellvariationen
Alle verfügbaren Varianten und ein Vergleich ihrer Spezifikationen
| Spezifikation | NCF425-Serie |
|---|---|
Wandlertyp | AC/DC, Einfachausgang |
Nennausgangsbereich | 12 V bis 48 VDC |
Maximale Ausgangsleistung | Bis zu 425 W mit Zwangsluftkühlung |
Eingangsspannung | 85 bis 264 VAC, einphasig |
Eingangsfrequenz | 47 bis 63 Hz |
Eingangsstrom | max. 3,7 A bei 115 VAC; max. 1,8 A bei 230 VAC |
Einschaltstrom | max. 40 A, Kaltstart bei 264 VAC |
Wirkungsgrad | typischerweise über 90 % |
Eingangsleistung im Leerlauf | weniger als 1,0 W |
Isolationsspannung Eingang zu Ausgang | 4000 VAC, 2 MOPP |
Isolationsspannung Eingang zu Erde | 1500 VAC, 1 MOPP |
Isolationsspannung Ausgang zu Erde | 1500 VAC, 1 MOPP |
Defibrillator-Festigkeit | 5-kV-Impuls |
Standby-Ausgang | 5-V-Standby-Ausgang enthalten |
Steuerfunktionen | Remote Sense, Power Good und Inhibit |
MTBF | über 500.000 Stunden gemäß Telcordia SR-332 Issue 6 bei 110 VAC, 25 °C und voller Nennlast |
Garantie | 3 Jahre |
Abmessungen | 88,9 × 152,4 × 38,1 mm; 3,5 × 6 × 1,5 Zoll |
Gewicht | 490 g |
| Spezifikation | NCF425S12K | NCF425S24K | NCF425S48K |
|---|---|---|---|
Nennausgangsspannung | 12 V | 24 V | 48 V |
Ausgangsstrom bei Luftkühlung | 30,0 A | 17,5 A | 8,75 A |
Ausgangsleistung bei Luftkühlung | 365 W | 425 W | 425 W |
Strom bei Konvektions- oder Kontaktkühlung | 19,58 A | 11,25 A | 5,63 A |
Leistung bei Konvektions- oder Kontaktkühlung | 240 W | 275 W | 275 W |
Erforderlicher Luftstrom | 300 LFM | 300 LFM | 300 LFM |
| Messpfad | Typische Leistung | Grenzwert nach IEC 60601-1 |
|---|---|---|
Eingang gegen Erde | Weniger als 500 µA im Normalbetrieb; weniger als 1000 µA im Einzelfehlerfall | Weniger als 5 mA im Normalbetrieb; weniger als 10 mA im Einzelfehlerfall |
Eingang zu Ausgang | Weniger als 7 µA im Normalbetrieb; weniger als 20 µA im Einzelfehlerfall | Weniger als 10 µA im Normalbetrieb; weniger als 50 µA im Einzelfehlerfall |
Ausgang gegen Erde | Weniger als 45 µA im Normalbetrieb | Weniger als 50 µA im Normalbetrieb |
FAQs
für NCF425 Serie – medizinisches Open-Frame-AC/DC-Netzteil mit 425 W
Nein. Es handelt sich um ein Komponentennetzteil und es kann selbst weder als Anwendungsteil deklariert noch einer Typ-CF-Klassifizierung zugeordnet werden. Es wurde im Hinblick auf die relevanten Anforderungen an Isolation, Kriechstrecken, Luftstrecken und Patientenableitstrom für den Einsatz in Geräten bewertet, die für Typ-CF-Anwendungen vorgesehen sind; die endgültige Konformität bleibt jedoch eine Verantwortung auf Systemebene.
Die Standardmodelle bieten Einzelausgänge mit 12 V, 24 V oder 48 V. Die entsprechenden Modellbezeichnungen sind NCF425S12K, NCF425S24K und NCF425S48K.
Nein. Die Nennleistung von 425 W gilt für die 24-V- und 48-V-Modelle bei einem Luftstrom von mindestens 300 LFM. Bei Konvektions- oder Kontaktkühlung sind diese Modelle für 275 W ausgelegt, das 12-V-Modell für 240 W.
Der Patientenableitstrom zwischen Eingang und Ausgang liegt unter normalen Bedingungen unter 7 µA und bei einem Einzelfehlerzustand bei 264 VAC und 60 Hz unter 20 µA. Der Patientenableitstrom zwischen Ausgang und Erde liegt unter normalen Bedingungen unter 45 µA.
Die Eingangs-Ausgangs-Isolation ist mit 4000 VAC spezifiziert und bietet 2 MOPP. Die Eingangs-Erdungs- und Ausgangs-Erdungs-Isolation sind jeweils mit 1500 VAC und 1 MOPP spezifiziert.
Die Serie ist so ausgelegt, dass sie einen Defibrillatorimpuls von 5 kV übersteht. Geräteentwickler müssen dennoch das vollständige medizinische System bewerten, einschließlich Verdrahtung, Steckverbindern, Isolationsabständen und der Schaltung des Anwendungsteils.
Ein 14-poliger Signalsteckverbinder stellt Anschlüsse für Remote Sense, Power Good, Inhibit, Return und 5 V Standby bereit. Ein Inhibit-Eingang mit High-Pegel oder offenem Eingang aktiviert den Hauptausgang, während ein Low-Pegel ihn deaktiviert.
Um die Grenzwerte für abgestrahlte Störaussendungen der Klasse B zu erreichen, kann ein externer Ferritkern an der Ausgangsverkabelung erforderlich sein. Ohne diesen externen Kern erfüllt die dokumentierte Konfiguration die Grenzwerte für abgestrahlte Störaussendungen der Klasse A; die EMV-Verifizierung sollte daher im endgültigen Gerätegehäuse erfolgen.
Die verfügbare Ausgangsleistung bleibt bis zu einer Umgebungstemperatur von 50 °C auf Nennniveau und wird anschließend linear auf 50 % bei 70 °C reduziert. Luftstromrichtung, Gehäuseeinschränkungen und benachbarte Wärmequellen sollten in die thermische Bewertung auf Geräteebene einbezogen werden.
