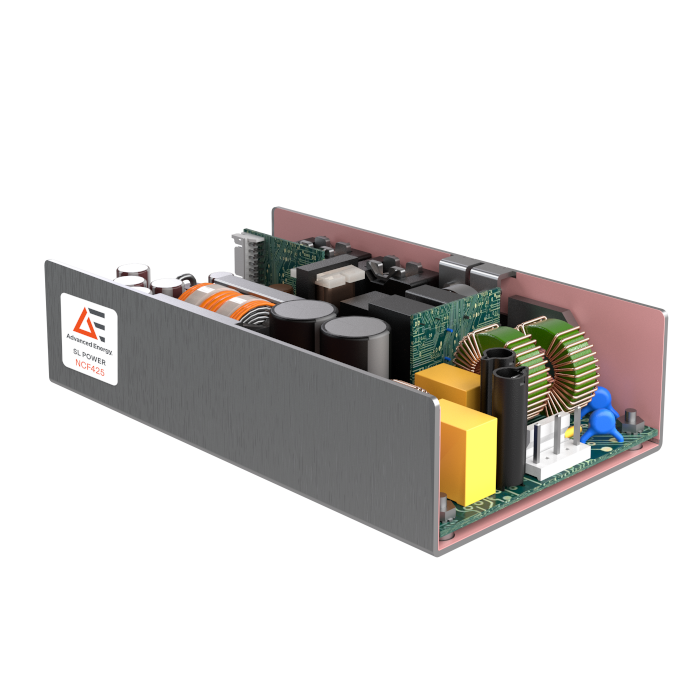

NCF425-serie – medische open-frame AC/DC-voeding van 425 W
- Technologie
- Open / u-frame voedingen
- Partner
- Advanced Energy
De NCF425-serie is ontworpen voor engineers die vermogensconversie integreren in kritische medische apparatuur, waarbij patiëntlekstroom en isolatie nauwkeurig beheerst moeten worden. Drie standaardmodellen leveren nominale uitgangen van 12 V, 24 V of 48 V vanuit een universele ingang van 85 tot 264 VAC. De 24 V- en 48 V-uitvoeringen leveren tot 425 W bij minimaal 300 LFM luchtstroom, terwijl werking met convectie- of geleidingskoeling bij gereduceerd vermogen mogelijk is. De isolatie van ingang naar uitgang is gespecificeerd op 4000 VAC met twee Means of Patient Protection, aangevuld met 1500 VAC isolatie van ingang naar aarde en van uitgang naar aarde. De serie is bovendien bestand tegen een defibrillatorpuls van 5 kV en biedt patiëntlekstroomprestaties die geschikt zijn voor gebruik in Type CF-toepassingen. Geïntegreerde aansluitingen voor remote sense, power-good, inhibit en 5 V stand-by ondersteunen systeembrede bewaking en regeling. Typische integratietoepassingen zijn onder meer atherectomieapparatuur, elektrochirurgische systemen en andere medische apparaten die een compacte voedingsfase met lage lekstroom vereisen.
De NCF425-serie is een compact open-frame medisch AC/DC-voedingsplatform voor apparatuur die vraagt om nauwkeurig gecontroleerde lekstroom, versterkte isolatie en betrouwbare systeemintegratie.
De serie is verkrijgbaar in single-outputuitvoeringen van 12 V, 24 V en 48 V, accepteert een universele ingang van 85 tot 264 VAC en ondersteunt bij geselecteerde modellen tot 425 W met minimaal 300 LFM luchtstroom. Voor ontwerpen die gebruikmaken van convectie- of geleidingskoeling is ook werking met gereduceerd vermogen mogelijk.
Integratiegerichte functies omvatten remote sense, power-good, inhibit en een 5 V stand-byuitgang, terwijl beveiligingsfuncties en afstemming op medische EMC- en veiligheidseisen toepassing in complexe zorgsystemen ondersteunen.
Bereikfuncties
Een algemeen overzicht van wat dit bereik te bieden heeft
- Universele AC-ingang: Werking van 85 tot 264 VAC ondersteunt netspanningsomgevingen wereldwijd.
- Uitgangsvermogen tot 425 W: Levert een hoge vermogensdichtheid voor medische systemen in het middensegment met geforceerde luchtkoeling.
- Drie standaarduitgangen: Beschikbaar in single-outputmodellen van 12 V, 24 V en 48 V.
- Lage patiëntlekstroom: De lekstroom van ingang naar uitgang blijft onder 7 µA onder normale omstandigheden, geschikt voor apparatuur bedoeld voor Type CF-toepassingen.
- Hoge isolatie: De isolatie van ingang naar uitgang bedraagt 4000 VAC en biedt 2 MOPP, met 1500 VAC isolatie van ingang naar aarde en van uitgang naar aarde.
- Bestand tegen defibrillatorpuls: Ontworpen om een defibrillatorpuls van 5 kV te weerstaan.
- Flexibele koelopties: De 24 V- en 48 V-modellen bereiken 425 W bij een luchtstroom van 300 LFM; werking met convectie- of geleidingskoeling bij gereduceerd vermogen wordt ondersteund.
- Functies voor systeembesturing: Omvat remote sense, power-good, inhibit en 5 V stand-by voor bewaking en regeling.
- Uitgebreide beveiliging: Overspannings-, overbelastings-, kortsluit- en thermische beveiliging helpen de voeding te beschermen bij abnormale omstandigheden.
- Efficiënte werking: Het typische rendement is hoger dan 90%, wat helpt de interne warmteontwikkeling te beperken.
- Compact mechanisch formaat: Het U-channel-ontwerp van 3.5 × 6 × 1.5 inch past in medische assemblages met beperkte inbouwruimte.
- Ontworpen voor lange levensduur: De levensduur van de elektrolytische condensatoren bedraagt meer dan zeven jaar onder de opgegeven bedrijfsomstandigheden.
Downloads
voor NCF425-serie - medische open-frame AC/DC-voeding van 425 W
Wat zit er in dit assortiment?
Alle varianten in het assortiment en een vergelijking van wat ze bieden
| Specificatie | NCF425-serie |
|---|---|
Conversietype | AC/DC, enkele uitgang |
Nominaal uitgangsbereik | 12 V tot 48 VDC |
Maximaal uitgangsvermogen | Tot 425 W met geforceerde luchtkoeling |
Ingangsspanning | 85 tot 264 VAC, eenfasig |
Ingangsfrequentie | 47 tot 63 Hz |
Ingangsstroom | Maximaal 3,7 A bij 115 VAC; maximaal 1,8 A bij 230 VAC |
Inschakelstroom | Maximaal 40 A, koude start bij 264 VAC |
Efficiëntie | Typisch hoger dan 90% |
Ingangsvermogen zonder belasting | Minder dan 1,0 W |
Isolatie ingang-uitgang | 4000 VAC, 2 MOPP |
Isolatie ingang-aarde | 1500 VAC, 1 MOPP |
Isolatie uitgang-aarde | 1500 VAC, 1 MOPP |
Bestand tegen defibrillatorpuls | 5 kV-puls |
Stand-byuitgang | Inclusief 5 V-stand-byuitgang |
Regelfuncties | Remote sense, power-good en inhibit |
MTBF | Meer dan 500.000 uur volgens Telcordia SR-332 Issue 6 bij 110 VAC, 25°C en volledige nominale belasting |
Garantie | 3 jaar |
Afmetingen | 88,9 × 152,4 × 38,1 mm; 3,5 × 6 × 1,5 inch |
Gewicht | 490 g |
| Specificatie | NCF425S12K | NCF425S24K | NCF425S48K |
|---|---|---|---|
Nominale uitgangsspanning | 12 V | 24 V | 48 V |
Uitgangsstroom met luchtstroom | 30,0 A | 17,5 A | 8,75 A |
Uitgangsvermogen met luchtstroom | 365 W | 425 W | 425 W |
Stroom bij convectie- of geleidingskoeling | 19,58 A | 11,25 A | 5,63 A |
Vermogen bij convectie- of geleidingskoeling | 240 W | 275 W | 275 W |
Vereiste luchtstroom | 300 LFM | 300 LFM | 300 LFM |
| Meettraject | Typische prestaties | IEC 60601-1-limiet |
|---|---|---|
Ingang naar aarde | Minder dan 500 µA normaal; minder dan 1000 µA bij een enkelvoudige fout | Minder dan 5 mA normaal; minder dan 10 mA bij een enkelvoudige fout |
Ingang naar uitgang | Minder dan 7 µA normaal; minder dan 20 µA bij een enkele fout | Minder dan 10 µA normaal; minder dan 50 µA bij een enkele fout |
Uitgang naar aarde | Minder dan 45 µA normaal | Minder dan 50 µA normaal |
Veelgestelde vragen
voor NCF425-serie – medische open-frame AC/DC-voeding van 425 W
Nee. Het is een componentvoeding en kan zelf niet worden aangemerkt als toegepast deel of worden geclassificeerd als Type CF. De voeding is beoordeeld op de relevante eisen voor isolatie, kruipafstand, speling en patiëntlekstroom voor gebruik in apparatuur die bedoeld is voor Type CF-toepassingen, maar de uiteindelijke conformiteit blijft een verantwoordelijkheid op systeemniveau.
De standaardmodellen bieden enkelvoudige uitgangen van 12 V, 24 V of 48 V. De bijbehorende modelaanduidingen zijn NCF425S12K, NCF425S24K en NCF425S48K.
Nee. Het vermogen van 425 W geldt voor de 24 V- en 48 V-modellen bij een luchtstroom van minimaal 300 LFM. Bij convectie- of geleidingskoeling zijn deze modellen geschikt voor 275 W, terwijl het 12 V-model geschikt is voor 240 W.
De patiëntlekstroom van ingang naar uitgang is onder normale omstandigheden lager dan 7 µA en bij een enkelvoudige fouttoestand bij 264 VAC en 60 Hz lager dan 20 µA. De patiëntlekstroom van uitgang naar aarde is onder normale omstandigheden lager dan 45 µA.
De isolatie tussen ingang en uitgang is gespecificeerd op 4000 VAC en biedt 2 MOPP. De isolatie tussen ingang en aarde en tussen uitgang en aarde is elk gespecificeerd op 1500 VAC met 1 MOPP.
De serie is ontworpen om een 5 kV defibrillatorpuls te weerstaan. Ontwerpers moeten wel het volledige medische systeem blijven beoordelen, inclusief bedrading, connectoren, isolatieafstanden en de schakelingen van toegepaste delen.
Een 14-pins signaalconnector biedt aansluitingen voor remote sense, Signaal voor goed vermogen, inhibit, return en 5 V standby. Een logic-high- of open inhibit-ingang schakelt de hoofduitgang in, terwijl logic-low deze uitschakelt.
Om te voldoen aan uitgestraalde emissies van klasse B kan een externe Ferriet Kern op de uitgangsbekabeling nodig zijn. Zonder die externe kern voldoet de gedocumenteerde configuratie aan uitgestraalde emissies van klasse A, dus de EMC-verificatie moet worden uitgevoerd in de definitieve apparaatbehuizing.
Het beschikbare uitgangsvermogen blijft op het nominale niveau tot een omgevingstemperatuur van 50°C en wordt daarna lineair verlaagd tot 50% bij 70°C. De richting van de luchtstroom, beperkingen van de behuizing en nabijgelegen warmtebronnen moeten worden meegenomen in de thermische beoordeling op apparaatsniveau.
