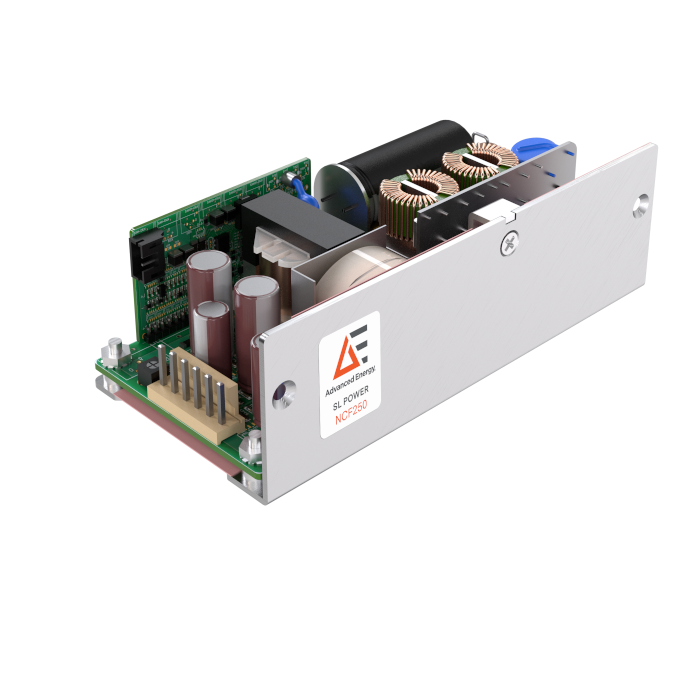

Die NCF250-Serie ist ein Open-Frame-AC/DC-Netzteil mit einem Ausgang für medizinische Geräte, die einen niedrigen Ableitstrom und eine patientenschützende Isolierung erfordern. Sie eignet sich für Anwendungen wie Defibrillatoren, Patientenmonitore sowie andere Diagnose- oder Therapiesysteme, bei denen die Beständigkeit gegenüber Defibrillatorimpulsen relevant ist. Die Serie ist mit nominellen Hauptausgängen von 12 V, 15 V, 24 V und 48 V erhältlich und verfügt modellübergreifend zusätzlich über einen 5 V/1 A-Standby-Ausgang. Je nach Modell und Kühlmethode beträgt die Ausgangsleistung bis zu 250 W bei mindestens 400 LFM Luftstrom oder bis zu 175 W bei natürlicher Konvektion. Der Universaleingang von 85 bis 264 VAC unterstützt Gerätekonzepte für den weltweiten Einsatz. Die Eingangs-/Ausgangsisolation ist mit 4.000 VAC für 2 MOPP spezifiziert; der typische Patientenableitstrom liegt unter Normalbedingungen bei 264 VAC und 60 Hz unter 9 µA. Zur Plattform gehören außerdem DC-OK- und Inhibit-Funktionen, umfassende Schutzfunktionen sowie eine medizinische EMV-Leistung gemäß IEC 60601-1-2. Als Komponentennetzteil wurde sie hinsichtlich der für CF-Anwendungen relevanten Anforderungen bewertet, während die endgültige Klassifizierung des Anwendungsteils im Rahmen der Bewertung des Endgeräts erfolgt.
Die NCF250 Series wurde für medizinische Systeme entwickelt, die einen niedrigen Ableitstrom, erhöhten Patientenschutz und eine kompakte Open-Frame-Integration erfordern. Sie kombiniert eine 2-MOPP-Isolierung zwischen Eingang und Ausgang, eine 5-kV-Defibrillator-Impulsfestigkeit und einen Universaleingang von 85 bis 264 VAC in einem kompakten L-Chassis-Format.
Verfügbare Hauptausgangsvarianten sind 12 V, 15 V, 24 V und 48 V; jedes Modell verfügt zudem über einen 5-V/1-A-Standby-Ausgang für die Hilfsstromversorgung des Systems. Je nach Ausgangsvariante und Kühlmethode liefert die Serie bis zu 250 W bei mindestens 400 LFM Luftstrom oder bis zu 175 W bei natürlicher Konvektion.
Damit eignet sich das NCF250 hervorragend für Monitore, Defibrillatoren sowie Diagnose- und Therapiegeräte, bei denen Konformitätsreserven, thermische Flexibilität und eine kompakte mechanische Integration gleichermaßen wichtig sind.
Eigenschaften
- Universaleingang 85 bis 264 VAC – Unterstützt Geräte für den Einsatz in verschiedenen Netzregionen.
- Modelle mit 12 V, 15 V, 24 V und 48 V – Deckt mehrere gängige Spannungsschienen in medizinischen Systemen ab.
- Bis zu 250 W bei Luftstrom – Die 24-V- und 48-V-Modelle erreichen die volle Nennleistung von 250 W bei mindestens 400 LFM Kühlung.
- Bis zu 175 W bei Konvektionskühlung – Ermöglicht den lüfterlosen Einsatz innerhalb der thermischen Grenzwerte und Modellspezifikationen.
- 4.000 VAC Isolierung zwischen Eingang und Ausgang – Bietet medizinische Isolation nach 2 MOPP.
- Niedriger Patientenableitstrom – Der typische Ableitstrom zwischen Eingang und Ausgang liegt bei 264 VAC, 60 Hz im Normalbetrieb unter 9 µA und im Einzelfehlerfall unter 20 µA.
- 5-kV-Defibrillator-Impulsfestigkeit – Geeignet für Geräte, die Defibrillatorereignissen ausgesetzt sind.
- Typischer Wirkungsgrad von über 90 % – Trägt zur Reduzierung der internen Verlustleistung bei.
- Leitungsgebundene und abgestrahlte Emissionen nach Klasse B – Unterstützt die medizinische EMV-Integration, vorbehaltlich der abschließenden Systemverifikation.
- EMV-Leistung gemäß IEC 60601-1-2, 4. Ausgabe – Erfüllt zentrale Anforderungen an die Störfestigkeit medizinischer elektrischer Geräte.
- Überspannungs-, Überlast-, Kurzschluss- und Temperaturschutz – Schützt vor typischen Fehlerzuständen.
- 5-V/1-A-Standby-Ausgang – Verfügbar, sobald eine AC-Eingangsspannung anliegt.
- DC-OK- und Inhibit-Signale – Unterstützen die grundlegende Überwachung und die Fernsteuerung des Hauptausgangs.
- Kompakte Abmessungen von 61 × 127 × 40,6 mm – Ideal für medizinische Baugruppen mit begrenztem Bauraum.
- Lebensdauer der Elektrolytkondensatoren von mehr als sieben Jahren – Bewertet bei 25 °C Umgebungstemperatur unter den angegebenen Betriebsbedingungen.
- RoHS- und REACH-Konformität – Unterstützt die Einhaltung von Umweltanforderungen.
Verfügbare Modellvariationen
Alle verfügbaren Varianten und ein Vergleich ihrer Spezifikationen
| Specification | NCF250 Series |
|---|---|
Maximum output power | 250 W |
Main outputs | Single output |
Nominal output options | 12 V, 15 V, 24 V, 48 V |
Standby output | 5 V / 1 A |
Input range | 85 to 264 VAC, 47 to 63 Hz, single phase |
Safety-certified input range | 100 to 240 VAC, ±10% |
Input-to-output isolation | 4,000 VAC, 2 MOPP |
Input-to-ground isolation | 1,500 VAC, 1 MOPP |
Output-to-ground isolation | 1,500 VAC, 1 MOPP |
Patient leakage current | <9 µA NC, <20 µA SFC at 264 VAC, 60 Hz |
Defibrillator withstand | 5 kV pulse |
Typical efficiency |
|
No-load input power | <2.0 W |
Dimensions | 5.0 × 2.4 × 1.6 in / 127 × 61 × 40.6 mm |
Weight | 290 g |
Cooling | Natural convection or at least 400 LFM airflow |
Operating temperature | -20°C to +70°C |
EMC | IEC 60601-1-2 fourth edition, Class B emissions |
Protection | Overvoltage, overload, short-circuit, thermal |
Warranty | 3 years |
| Model | Main output | Airflow power | Convection power |
|---|---|---|---|
NCF250S12K | 12 V | 230 W | 145 W |
NCF250S15K | 15 V | 230 W | 155 W |
NCF250S24K | 24 V | 250 W | 175 W |
NCF250S48K | 48 V | 250 W | 175 W |
- 250 W sind nicht bei jeder Variante verfügbar: Die Modelle mit 24 V und 48 V erreichen 250 W mit Luftstrom.
- Die Versionen mit 12 V und 15 V sind mit bis zu 230 W bei Luftstrom spezifiziert.
- Bei natürlicher Konvektion beträgt die maximale Ausgangsleistung bei den 24-V- und 48-V-Modellen 175 W.
- Die leistungsbezogenen Angaben bei Luftkühlung erfordern mindestens 400 LFM, sofern keine strengere Derating-Bedingung gilt.
- Die Verfügbarkeit des 15-V-Modells sollte vor der Bestellung bestätigt werden.
FAQs
für NCF250-Serie – medizinisches Open-Frame-AC/DC-Netzteil mit 250 W
Nein. Die maximale Nennleistung bei Konvektionskühlung beträgt 175 W für die 24-V– und 48-V-Modelle bei 50 °C und der jeweils anliegenden Eingangsspannung. Für 250 W werden ein 24-V- oder 48-V-Modell, mindestens 400 LFM Luftstrom sowie der Betrieb innerhalb der angegebenen thermischen Grenzen und Eingangsspannungsgrenzen benötigt.
Nein. Die 12-V– und 15-V-Modelle sind für bis zu 230 W mit Luftstromkühlung ausgelegt. Die 24-V– und 48-V-Versionen liefern bis zu 250 W mit Luftstromkühlung, wobei bei allen Modellen eine Leistungsreduzierung in Abhängigkeit von Temperatur und Eingangsspannung zu berücksichtigen ist.
Nein. Das NCF250 ist ein Komponenten-Netzteil und kein Anwendungsteil. Es wurde im Hinblick auf Anforderungen bewertet, die für CF-Anwendungen relevant sind, darunter Patientenableitstrom, Spannungsfestigkeit, Kriechstrecke, Luftstrecke und die 2-MOPP-Eingangs-/Ausgangsisolation. Das endgültige Medizinprodukt erfordert jedoch weiterhin eine eigene Sicherheitsbewertung.
Der typische Patientenableitstrom von Eingang zu Ausgang liegt unter Normalbedingungen unter 9 µA und unter Einzelfehlerbedingungen bei 264 VAC, 60 Hz unter 20 µA. Diese Werte liegen damit jeweils unter den entsprechenden Grenzwerten der IEC 60601-1 von 10 µA bzw. 50 µA.
Das Netzteil bietet eine Eingangs-/Ausgangsisolation von 4.000 VAC gemäß 2 MOPP. Die Isolation von Eingang zu Erde und von Ausgang zu Erde beträgt jeweils 1.500 VAC und bietet 1 MOPP.
Das NCF250 verfügt über einen Inhibit-Eingang, einen DC OK-Statusausgang und einen 5 V\/1 A-Standby-Ausgang. Die Standby-Spannung liegt an, sobald ein AC-Eingang anliegt, und wird nicht über die Inhibit-Funktion geschaltet.
Oberhalb von 50 °C beginnt eine Leistungsreduzierung; bei 70 °C stehen noch 50 % der jeweils bei 50 °C geltenden Nennleistung zur Verfügung. Die verfügbare Ausgangsleistung hängt außerdem von der gewählten Spannung, dem Eingangsniveau und davon ab, ob das Netzteil durch natürliche Konvektion oder mit mindestens 400 LFM Luftstrom gekühlt wird.
Nein. Es ist keine Mindestlast erforderlich. Die veröffentlichten Ausgangsdaten umfassen außerdem eine kapazitive Last von 1.000 µF, eine anfängliche Sollwerttoleranz von ±1 % sowie einen optionalen Ausgangseinstellbereich von ±5 %.
Das Netzteil misst 61 × 127 × 40,6 mm und wiegt 290 g. Es verfügt über einen 3-poligen AC-Eingangsstecker, einen 6-poligen DC-Ausgangsstecker, einen separaten 4-poligen Signalstecker sowie einen Schnellanschluss-Erdungsanschluss.
Das NCF250 ist für leitungsgebundene und gestrahlte Emissionen nach Klasse B sowie für die Störfestigkeit nach IEC 60601-1-2, 4. Ausgabe spezifiziert. Für die gestrahlten Emissionen kann ein Ferritkern erforderlich sein; außerdem sollte das fertige Medizinprodukt in seiner endgültigen Gehäuse-, Verdrahtungs- und Lastkonfiguration verifiziert werden.
