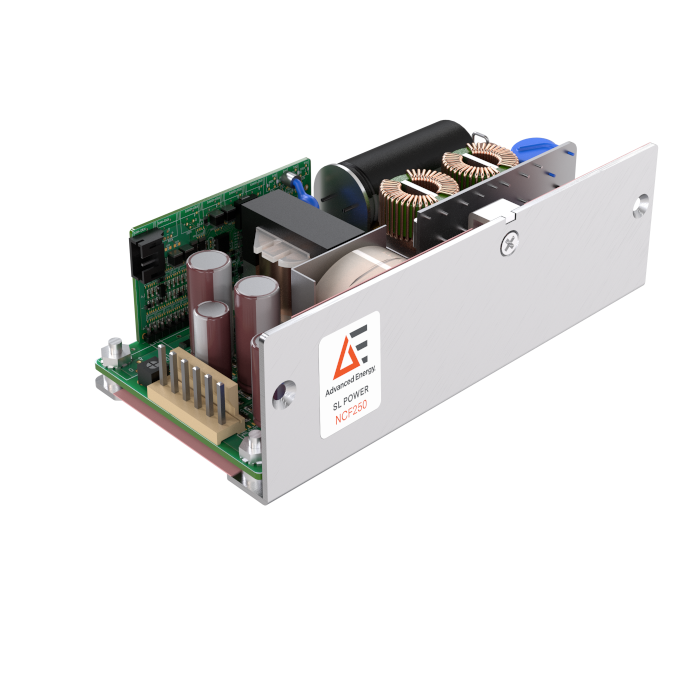

NCF250-serie – medische open-frame AC/DC-voeding van 250 W
- Technologie
- Open / u-frame voedingen
- Partner
- Advanced Energy
De NCF250-serie is een open-frame AC/DC-voeding met één uitgang voor medische apparatuur die een lage lekstroom en isolatie ter bescherming van de patiënt vereist. Deze voeding is geschikt voor toepassingen zoals defibrillatoren, patiëntmonitors en andere diagnostische of therapeutische systemen waarbij bestendigheid tegen defibrillatorpulsen van belang is. De serie is verkrijgbaar met nominale hoofduitgangen van 12 V, 15 V, 24 V en 48 V, plus een 5 V/1 A stand-byuitgang op alle modellen. Afhankelijk van het model en de koelwijze levert de voeding tot 250 W bij minimaal 400 LFM luchtstroom of tot 175 W bij natuurlijke convectie. Het universele ingangsbereik van 85 tot 264 VAC ondersteunt apparaatontwerpen voor wereldwijde inzet. De isolatie van ingang naar uitgang is gespecificeerd op 4.000 VAC voor 2 MOPP, met een typische patiëntlekstroom van minder dan 9 µA onder normale omstandigheden bij 264 VAC en 60 Hz. Het platform omvat daarnaast DC OK- en inhibit-functies, uitgebreide beveiligingsfuncties en medische EMC-prestaties in lijn met IEC 60601-1-2. Als componentvoeding is deze geëvalueerd op vereisten die relevant zijn voor CF-toepassingen, terwijl de uiteindelijke classificatie als applied part onderdeel blijft van de beoordeling van het eindapparaat.
De NCF250 Series is ontworpen voor medische systemen die een lage lekstroom, versterkte patiëntbescherming en compacte open-frame-integratie vereisen. In een klein L-chassis combineert deze serie 2 MOPP-isolatie tussen ingang en uitgang, bestendigheid tegen 5 kV defibrillatorpulsen en een universele ingang van 85 tot 264 VAC.
Beschikbare hoofduitgangen zijn 12 V, 15 V, 24 V en 48 V, en elk model beschikt over een 5 V\/1 A stand-byuitgang voor de hulpspanning van het systeem. Afhankelijk van de uitgangsvariant en de koelmethode levert de serie tot 250 W bij minimaal 400 LFM luchtstroom of tot 175 W bij natuurlijke convectie.
Daardoor is de NCF250 bijzonder geschikt voor monitoren, defibrillatoren en diagnostische en therapeutische apparatuur, waar conformiteitsmarges, thermische flexibiliteit en compacte mechanische integratie allemaal belangrijk zijn.
Bereikfuncties
Een algemeen overzicht van wat dit bereik te bieden heeft
- Universele ingang van 85 tot 264 VAC – Ondersteunt apparatuur die bedoeld is voor gebruik in meerdere netspanningsregio’s.
- Modellen van 12 V, 15 V, 24 V en 48 V – Dekt verschillende gangbare spanningsrails in medische systemen af.
- Tot 250 W met luchtkoeling – De modellen van 24 V en 48 V bereiken het volledige nominale vermogen van 250 W met minimaal 400 LFM koeling.
- Tot 175 W bij convectiekoeling – Maakt ventilatorloos gebruik mogelijk wanneer thermische limieten en modelspecificaties in acht worden genomen.
- 4.000 VAC isolatie tussen ingang en uitgang – Biedt medische isolatie van 2 MOPP.
- Lage patiëntlekstroom – De typische lekstroom tussen ingang en uitgang ligt onder 9 µA in normale toestand en onder 20 µA bij een enkelvoudige foutconditie bij 264 VAC, 60 Hz.
- Bestand tegen 5 kV defibrillatorpulsen – Geschikt voor apparatuur die aan defibrillatorgebeurtenissen wordt blootgesteld.
- Typisch rendement van meer dan 90% – Helpt de interne vermogensdissipatie te verlagen.
- Geleide en uitgestraalde emissies volgens klasse B – Ondersteunt EMC-integratie in medische apparatuur, onder voorbehoud van uiteindelijke systeemverificatie.
- EMC-prestaties volgens IEC 60601-1-2, vierde editie – Afgestemd op belangrijke immuniteitseisen voor medische elektrische apparatuur.
- Overspannings-, overbelastings-, kortsluit- en thermische beveiliging – Biedt bescherming tegen veelvoorkomende foutcondities.
- 5 V\/1 A stand-byuitgang – Beschikbaar zodra er AC-ingang aanwezig is.
- DC OK- en inhibit-signalen – Ondersteunen basismonitoring en externe regeling van de hoofduitgang.
- Compact formaat van 61 × 127 × 40.6 mm – Past in medische assemblages met beperkte ruimte.
- Levensduur van elektrolytische condensatoren van meer dan zeven jaar – Gespecificeerd bij 25°C omgevingstemperatuur onder de vermelde bedrijfsomstandigheden.
- RoHS- en REACH-conformiteit – Ondersteunt naleving van milieuvereisten.
Downloads
voor NCF250-serie - medische open-frame AC/DC-voeding van 250 W
Wat zit er in dit assortiment?
Alle varianten in het assortiment en een vergelijking van wat ze bieden
| Specification | NCF250 Series |
|---|---|
Maximum output power | 250 W |
Main outputs | Single output |
Nominal output options | 12 V, 15 V, 24 V, 48 V |
Standby output | 5 V / 1 A |
Input range | 85 to 264 VAC, 47 to 63 Hz, single phase |
Safety-certified input range | 100 to 240 VAC, ±10% |
Input-to-output isolation | 4,000 VAC, 2 MOPP |
Input-to-ground isolation | 1,500 VAC, 1 MOPP |
Output-to-ground isolation | 1,500 VAC, 1 MOPP |
Patient leakage current | <9 µA NC, <20 µA SFC at 264 VAC, 60 Hz |
Defibrillator withstand | 5 kV pulse |
Typical efficiency |
|
No-load input power | <2.0 W |
Dimensions | 5.0 × 2.4 × 1.6 in / 127 × 61 × 40.6 mm |
Weight | 290 g |
Cooling | Natural convection or at least 400 LFM airflow |
Operating temperature | -20°C to +70°C |
EMC | IEC 60601-1-2 fourth edition, Class B emissions |
Protection | Overvoltage, overload, short-circuit, thermal |
Warranty | 3 years |
| Model | Main output | Airflow power | Convection power |
|---|---|---|---|
NCF250S12K | 12 V | 230 W | 145 W |
NCF250S15K | 15 V | 230 W | 155 W |
NCF250S24K | 24 V | 250 W | 175 W |
NCF250S48K | 48 V | 250 W | 175 W |
- 250 W is niet beschikbaar op elke variant: de modellen van 24 V en 48 V bereiken 250 W met luchtkoeling.
- Versies van 12 V en 15 V zijn gespecificeerd tot 230 W met luchtkoeling.
- Bij natuurlijke convectie bedraagt het maximale uitgangsvermogen 175 W voor de modellen van 24 V en 48 V.
- Vermogensspecificaties met luchtkoeling vereisen minimaal 400 LFM, tenzij een strengere deratingvoorwaarde van toepassing is.
- De beschikbaarheid van het 15 V-model moet vóór bestelling worden bevestigd.
Veelgestelde vragen
voor NCF250-serie – medische open-frame AC/DC-voeding van 250 W
Nee. Het maximale vermogen bij convectiekoeling is 175 W voor de 24 V– en 48 V-modellen bij 50°C en de toepasselijke ingangsspanning. Om 250 W te bereiken, is een 24 V- of 48 V-model, minimaal 400 LFM luchtstroom en werking binnen de opgegeven thermische limieten en ingangsspanningslimieten vereist.
Nee. De 12 V– en 15 V-modellen zijn gespecificeerd tot 230 W met luchtstroom. De 24 V– en 48 V-versies leveren tot 250 W met luchtstroom, waarbij voor alle modellen derating geldt afhankelijk van temperatuur en ingangsspanning.
Nee. De NCF250 is een componentvoeding, geen applied part. Deze is beoordeeld op eisen die relevant zijn voor CF-toepassingen, waaronder lekstroom naar de patiënt, diëlektrische sterkte, kruipafstand, speling en 2 MOPP-isolatie tussen in- en uitgang, maar het uiteindelijke medische apparaat vereist nog steeds een eigen veiligheidsbeoordeling.
De typische lekstroom naar de patiënt van ingang naar uitgang ligt onder 9 µA onder normale omstandigheden en onder 20 µA bij een enkelvoudige foutconditie bij 264 VAC, 60 Hz. Deze waarden liggen respectievelijk onder de bijbehorende IEC 60601-1-limieten van 10 µA en 50 µA.
De voeding biedt een 4.000 VAC isolatie tussen in- en uitgang, geclassificeerd als 2 MOPP. De isolatie van ingang naar aarde en van uitgang naar aarde bedraagt beide 1.500 VAC en biedt 1 MOPP.
De NCF250 beschikt over een inhibit-ingang, een DC OK-statusuitgang en een 5 V/1 A stand-byuitgang. De stand-byrail is beschikbaar zodra er een AC-ingang aanwezig is en wordt niet geschakeld door de inhibit-functie.
Het nominale vermogen begint boven 50°C te deraten en bedraagt bij 70°C 50% van de toepasselijke vermogensspecificatie bij 50°C. Het beschikbare uitgangsvermogen hangt ook af van de gekozen spanning, het ingangsniveau en of de voeding wordt gekoeld via natuurlijke convectie of met minimaal 400 LFM luchtstroom.
Nee. Er is geen minimale belasting vereist. De gepubliceerde uitgangsgegevens omvatten ook een 1.000 µF-capacitieve belastingsspecificatie, een ±1% initiële setpointtolerantie en een optioneel ±5% uitgangsinstelbereik.
De voeding meet 61 × 127 × 40,6 mm en weegt 290 g. Deze is voorzien van een 3-polige AC-ingangsconnector, een 6-polige DC-uitgangsconnector, een aparte 4-polige signaalconnector en een quick-disconnect-aardaansluiting.
De NCF250 is gespecificeerd voor geleide en uitgestraalde emissies volgens klasse B en voor immuniteitsprestaties conform IEC 60601-1-2, vierde editie. Voor uitgestraalde emissies kan een ferrietkern nodig zijn, en het complete medische apparaat moet worden geverifieerd in zijn definitieve behuizing, bekabelings- en belastingconfiguratie.
