FSP700M-70PB – alimentation médicale de bureau AC/DC 700W
- Technologie
- Alimentations pour ordinateurs de bureau
- Partner
- FSP Protek

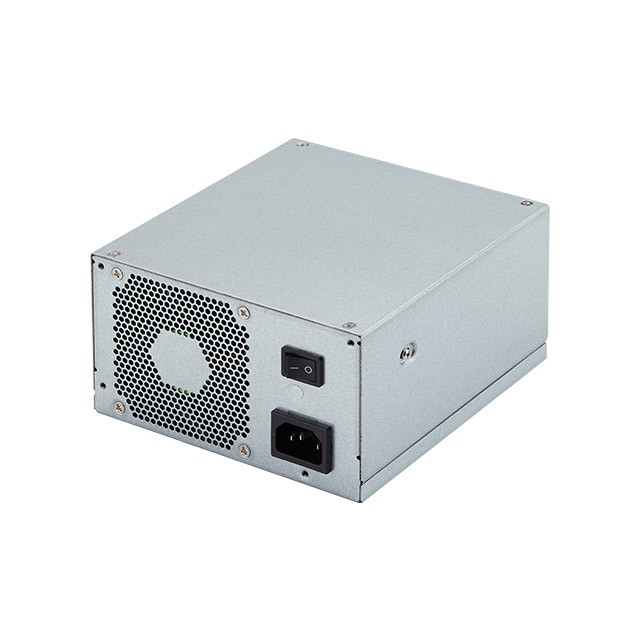

L’alimentation ATX médicale FSP700M-70PB est une alimentation à découpage AC/DC en boîtier fermé, conçue pour les PC médicaux et les équipements électroniques associés. Elle fournit une puissance de sortie continue pouvant atteindre 700 W sur les rails d’alimentation ATX standard, notamment deux sorties +12 V et un rail de veille +5 V.
Son boîtier PS2 de 165 × 150 × 86 mm est destiné à être intégré dans des équipements pouvant accueillir une alimentation ATX interne. La conception électrique prend en compte les exigences des normes IEC 60601-1 et IEC 62368-1. Elle offre une isolation de classe BF ainsi qu’une tenue diélectrique de 4 000 VAC entre l’entrée et la sortie, correspondant à 2 MOPP.
L’entrée universelle de 90 à 264 VAC, la correction active du facteur de puissance (PFC) et les émissions spécifiées de classe B permettent l’utilisation dans des équipements destinés à différentes régions et tensions secteur. Le câblage fixe fournit les connexions nécessaires à la carte mère, au processeur ainsi qu’aux composants PCIe, SATA et PATA pour l’intégration du système.
Il s’agit d’une alimentation ATX interne et non d’un adaptateur secteur externe de type desktop.
Caractéristiques de la gamme
Un aperçu général de ce que cette gamme offre
- Puissance de sortie continue de 700W – Convient aux systèmes informatiques médicaux avec plusieurs rails d’alimentation CC.
- Boîtier PS2 ATX – S’intègre dans les équipements conçus pour une alimentation interne de 165 × 150 × 86 mm.
- Entrée large plage 90–264VAC – Permet une utilisation sur les réseaux électriques courants selon les régions.
- PFC actif avec facteur de puissance minimal de 0,9 – Garantit des caractéristiques de courant secteur maîtrisées à partir de 20% de charge.
- Profil de rendement 80 PLUS Gold – Atteint 87%, 90% et 87% de rendement aux points de test définis.
- Conformité de conception IEC 60601-1 et IEC 62368-1 – Facilite l’évaluation de sécurité des équipements médicaux et informatiques.
- Isolation de classe BF avec tenue entrée-sortie 2 MOPP – Offre des caractéristiques d’isolation renforcée pour les architectures d’équipements médicaux, sous réserve d’une évaluation complète du système.
- Conversion DC/DC sur les rails +3.3V et +5V – Aide à maintenir la régulation de sortie lorsque les charges système varient.
- Deux rails +12V de 30A chacun – Adaptés aux processeurs, cartes d’extension et autres charges à courant élevé.
- Fonctions de protection complètes – Inclut les protections contre les surtensions, les surintensités, les surchauffes et les courts-circuits.
- Émissions conduites et rayonnées de classe B – Facilite l’intégration CEM dans les équipements informatiques médicaux.
- Fonctionnement à pleine charge de 0°C à +50°C – Définit une plage de fonctionnement pratique pour les conceptions en boîtier fermé.
Téléchargements
pour FSP700M-70PB - alimentation médicale de bureau AC/DC 700W
Qu’est-ce qu’il y a dans cette gamme ?
Toutes les variantes de la gamme et une comparaison de ce qu’elles offrent
| Spécification | FSP700M-70PB |
|---|---|
Type de produit | Alimentation ATX AC/DC médicale |
Puissance de sortie continue | 700W |
Format | PS2 ATX |
Dimensions | 165 × 150 × 86 mm |
Poids | 2,32 kg |
Tension d’entrée | 90–264VAC |
Fréquence d’entrée | 47–63Hz |
Courant d’entrée à 115VAC, 60Hz | 8A RMS |
Courant d’entrée à 230VAC, 50Hz | 4A RMS |
Courant de fuite à la terre | 300µA maximum à 264VAC, 63Hz |
Facteur de puissance | 0,9 minimum à 20% de charge ou plus |
Rendement | 80 PLUS Gold ; 87 %, 90 %, 87 % |
Délai de mise sous tension | 2 secondes maximum |
Temps de maintien | 17 ms minimum à 115 VAC et 230 VAC |
Régulation de ligne | ±1 % maximum à pleine charge |
Courant d’appel à 115 VAC | 50 A à 25 °C, démarrage à froid |
Courant d’appel à 230 VAC | 100 A à 25 °C, démarrage à froid |
Tension de tenue entre l’entrée et la sortie | 4 000 VAC, 2 MOPP |
Tension de tenue entre l’entrée et la terre | 1 500 VAC, 1 MOPP |
Tension de tenue entre la sortie et la terre | 1 500 VAC |
MTBF calculé | 150 000 heures à pleine charge et à 25 °C ambiants, MIL-HDBK-217 |
Conception conforme aux exigences de sécurité médicale | IEC 60601-1 |
Conception de sécurité supplémentaire | IEC 62368-1 |
Classement d’isolation | Classe BF |
Température de fonctionnement | 0°C à +50°C |
Température de stockage | −20°C à +80°C |
Humidité relative | 10 % à 95 %, sans condensation |
Déclassement de sortie | Réduction linéaire de 100 % à +50°C à 50 % à +70°C |
| Sortie | Charge minimale | Charge maximale | Régulation de charge | Ondulation et bruit |
|---|---|---|---|---|
+3.3V | 0A | 24A | ±5% | 50mV P-P |
+5V | 0A | 30A | ±5% | 50mV P-P |
+12V1 | 0.1A | 30A ; 35A en crête | ±5 % | 120mV crête à crête |
+12V2 | 0,2A | 30A ; 35A en crête | ±5 % | 120mV crête à crête |
−5V | 0A | 0,2A | ±10 % | 100mV crête à crête |
−12V | 0A | 0,5A | ±10 % | 120mV crête à crête |
+5Vsb | 0,05A | 3,0A | ±5 % | 50mV crête à crête |
Sortie combinée +3.3V et +5V | — | 150 W maximum | — | — |
Sortie +12V combinée | — | 58 A maximum ; 780 W en crête | — | — |
Puissance totale de sortie | — | 700 W en continu | — | — |
| Spécifications de protection et de temporisation | Valeur |
|---|---|
Protection contre les surtensions | Lignes +3,3V, +5V et +12V ; verrouillage après déclenchement |
Protection contre les surintensités | Lignes +3,3V, +5V et +12V ; verrouillage après déclenchement |
Protection contre les surtempératures | Les rails principaux utilisent un verrouillage après déclenchement ; les rails auxiliaires et négatifs sont indiqués avec reprise automatique |
Protection contre les courts-circuits | Incluse |
Temps de montée de la sortie | Inférieur à 20 ms |
Temps de retard du signal Power Good | 100–500 ms |
Temps de retard en cas de coupure d’alimentation | Supérieur à 1 ms |
| Norme ou essai CEM | Performance |
|---|---|
IEC 60601-1-2 | Performance CEM médicale |
EN 55011 / EN 55032 | Émissions conduites de classe B et émissions rayonnées de classe B |
FCC / VCCI | Émissions conduites de classe B et émissions rayonnées de classe B |
EN 61000-3-2 | Distorsion harmonique, classe A |
EN 61000-3-3 | Flicker du réseau |
EN 61000-4-2 | ESD : ±15 kV dans l’air et ±8 kV au contact |
EN 61000-4-3 | Immunité rayonnée : 9–28 V/m |
EN 61000-4-4 | Transitoires rapides en salves : ±2 kV |
EN 61000-4-5 | Surtension : ±1 kV en mode différentiel et ±2 kV en mode commun |
EN 61000-4-6 | Immunité aux perturbations conduites : 3–6 V RMS |
EN 61000-4-8 | Immunité aux champs magnétiques : 30 A/m |
EN 61000-4-11 | Immunité aux creux de tension : réduction de 30 % pendant 500 ms, réduction de 60 % pendant 100 ms et réduction de plus de 95 % pendant 10 ms |
| Connecteur de sortie | Longueur du câble | Référence du connecteur | Connecteur équivalent |
|---|---|---|---|
Carte mère 24 broches | 500 mm | P1 | MOLEX 39-01-2240 |
CPU 8 broches | 500 mm × 2 | P2, P3 | MOLEX 39-01-2080 |
PCIe 6+2 broches | 350 mm × 2 | P4, P5 | WST P8-I42002, K21B-B |
SATA | 500 + 155 mm × 2 | PE+PF, PG+PH | MOLEX SD-67926-0011 and MOLEX SD-67582-0011 |
PATA | 500 + 155 mm | PA+PB | WST P4-A10202 |
FAQs
pour FSP700M-70PB – alimentation médicale de bureau AC/DC 700W
L’alimentation fournit jusqu’à 700W de puissance de sortie continue. Une puissance de crête combinée de 780W sur le +12V est également spécifiée, mais la durée de crête doit rester inférieure à 10ms.
Non. Il s’agit d’une alimentation PS2 ATX interne de 165 × 150 × 86 mm, avec des câbles de sortie fixes pour carte mère, CPU, PCIe, SATA et PATA.
Elle accepte 90–264VAC à 47–63Hz. Le courant d’entrée nominal est de 8A RMS à 115VAC et de 4A RMS à 230VAC.
L’unité dispose de deux rails +12V. Chaque rail est donné pour 30A en continu et 35A en crête, tandis que leur limite combinée en continu est de 58A.
La conception intègre une isolation de classe BF et une tenue diélectrique entrée-sortie de 4,000VAC identifiée comme 2 MOPP. L’adéquation à un dispositif médical spécifique doit néanmoins être confirmée par une gestion complète des risques au niveau de l’équipement, une coordination de l’isolation et des essais de conformité.
Le courant de fuite à la terre est spécifié à 300µA maximum à 264VAC et 63Hz. Les ingénieurs doivent évaluer cette valeur en tenant compte également des contributions de fuite de l’ensemble du système.
La puissance nominale complète est spécifiée jusqu’à +50°C. Au-dessus de cette température, la puissance de sortie doit être réduite linéairement jusqu’à atteindre 50% de la puissance nominale à +70°C.
L’unité intègre des protections contre les surtensions, les surintensités, les surchauffes et les courts-circuits. Les principaux rails +3.3V, +5V et +12V utilisent un fonctionnement avec verrouillage d’arrêt pour les fonctions de protection spécifiées, tandis qu’une reprise automatique est prévue pour les rails auxiliaires et négatifs.
Les connexions comprennent un câble carte mère 24 broches, deux câbles CPU 8 broches, deux câbles PCIe 6+2 broches, quatre points de connexion SATA répartis sur deux faisceaux de câbles et deux points de connexion PATA sur un faisceau.
Chaque rail doit rester dans sa plage de courant nominale individuelle, et les limites combinées doivent également être respectées. Les rails +3.3V et +5V sont limités à 150W au total, tandis que les deux rails +12V ont une limite combinée en continu de 58A et que l’alimentation complète reste limitée à une puissance de sortie continue de 700W.
