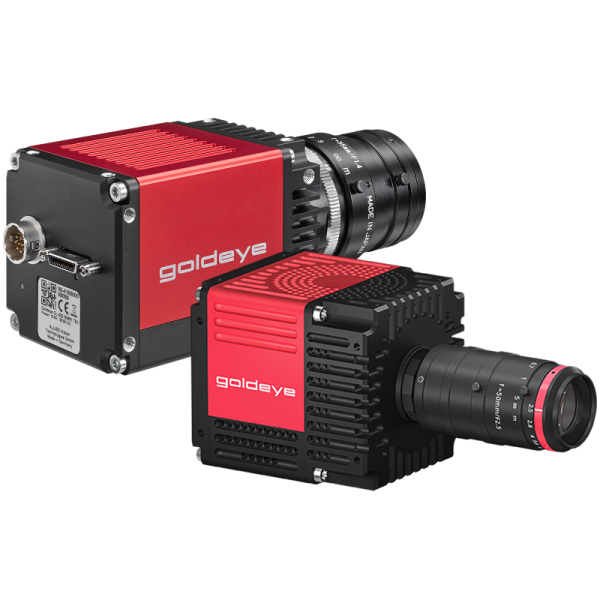

Goldeye SWIR-camera’s met InGaAs-sensortechnologie

Selecteer de spectrale band door de absorptiekenmerken van het doelmateriaal af te stemmen op de verlichting en optische transmissie. De G/CL-030- en G/CL-130-VSWIR-modellen dekken 400 tot 1.700 nm en zijn daarmee geschikt wanneer zichtbare en SWIR-informatie met één camera moet worden vastgelegd. Standaard SWIR-modellen dekken 900 tot 1.700 nm, terwijl XSWIR 1.9-modellen lopen van 1.100 tot 1.900 nm en XSWIR 2.2-modellen 1.200 tot 2.200 nm dekken. Lens, venster, filter en verlichting moeten allemaal de geselecteerde golflengten doorlaten. Een groter spectraal bereik is niet automatisch beter, omdat XSWIR-modellen TEC2-koeling en een groter thermisch ontwerp vereisen.

Kies Goldeye G wanneer integratie via Gigabit Ethernet, netwerkbekabeling of Power over Ethernet nuttig is, en kies Goldeye CL wanneer het hostsysteem al een Camera Link-frame grabber gebruikt. Goldeye G gebruikt IEEE 802.3 1000BASE-T en kan werken via PoE of een DC-ingang van 10,8 tot 30,0 V. Goldeye CL gebruikt de Camera Link Base-configuratie en vereist een aparte DC-voeding en een compatibele frame grabber. Camera Link ondersteunt geen hot plugging, dus de datakabel moet zijn aangesloten voordat de voeding wordt ingeschakeld, en de voeding moet worden uitgeschakeld voordat de kabel wordt losgekoppeld. De beeldsensoropties zijn binnen beide interfacefamilies gekoppeld, zodat de hostarchitectuur richting kan geven aan de interfacekeuze.

Het juiste model hangt af van de vraag of ruimtelijk detail of acquisitiesnelheid belangrijker is voor de inspectie. De 320 × 256 G/CL-008-modellen halen 344 fps, terwijl de 656 × 520 G/CL-030 234 fps haalt en de 1280 × 1024 G/CL-130 94 fps haalt. Bij ongeveer 0,3 megapixel haalt de G/CL-032 100 fps, de G/CL-033 301 fps en de G/CL-034 303 fps. Ook de pixelgrootte varieert van 5 tot 30 µm, wat invloed heeft op optische sampling, sensoroppervlak en fotonopvang. Regions of interest kunnen de acquisitiesnelheid verhogen, al hangen de uiteindelijke prestaties ook af van pixelformaat, interfacebandbreedte en hostverwerking.

TEC2 is doorgaans geschikt voor extended-SWIR-detectie, lange belichtingstijden of installaties waarbij de sensortemperatuur ruim onder de omgevingstemperatuur moet blijven. De XSWIR- en G/CL-034 TEC2-modellen gebruiken gekalibreerde sensorinstelpunten tot −30 °C, met een minimaal temperatuurverschil tot 60 K voor de relevante configuraties. TEC1-modellen maken gebruik van enkeltrapsstabilisatie, meestal met gekalibreerde werkpunten rond +20 of +25 °C, terwijl de G/CL-008 Cool-versie is gekalibreerd op +5 °C. De G/CL-033 TECless-variant heeft geen thermo-elektrische koeling en behoudt een full-resolutionsnelheid van 301 fps, maar de donkere stroom is sterker afhankelijk van de sensortemperatuur. Beoordeel vóór de keuze van de koelmethode altijd ook ventilatortrillingen, warmteafvoer, energieverbruik en belichtingsduur.

Controleer eerst of de lens het gekozen sensorformaat afdekt en de volledige golflengteband doorlaat die in de toepassing wordt gebruikt. C-Mount is de standaardconfiguratie, terwijl voor geselecteerde modellen ook F-Mount- en M42-Mount-opties beschikbaar zijn; voor sommige VSWIR- en XSWIR-combinaties is bevestiging vóór bestelling vereist. Het assortiment omvat Type 1/4-, Type 1/2-, Type 1- en Type 4/3-sensoren, waardoor de vereiste beeldcirkel aanzienlijk varieert. Optionele IRBP 1450-, BP 1450- en LP 920-filters kunnen waterabsorptiebanden isoleren of zichtbare golflengten verwijderen, afhankelijk van de modelcompatibiliteit. Varianten zonder afdekglas zijn voor geselecteerde modellen beschikbaar, maar vereisen strengere contaminatiecontrole, optische reinigingsprocedures en zorgvuldige hantering.

De camera moet zo worden geïnstalleerd dat de behuizing binnen −20 tot +55 °C blijft onder de beoogde belasting en omgevingsomstandigheden. Compacte industriële modellen hebben een behuizing van 78 × 55 × 55 mm, terwijl wetenschappelijke, Cool- en XSWIR-configuraties een behuizing van 90 × 80 × 80 mm gebruiken. Gebruik bij voorkeur een thermisch geleidende montagebasis of koellichaam, vooral bij acquisitie met hoge duty-cycle, PoE-gebruik of gesloten installaties. Met een geschikte lens gemonteerd hebben standaardmodellen een IP40-classificatie, terwijl Cool-modellen IP20 hebben en mogelijk extra beschermende behuizing nodig hebben. Zware of lange lenzen moeten onafhankelijk worden ondersteund, ook al zijn de camera’s getest volgens de IEC 60068-procedures voor schok en trillingen.

De ingebouwde verwerkingsfuncties kunnen de hoeveelheid correctiewerk in de hostapplicatie beperken. Non-uniformity correction compenseert verschillen in respons tussen pixels, terwijl achtergrondcorrectie en defect-pixelcorrectie offsetgedrag en onbruikbare pixels aanpakken. Binning en meerdere regions of interest kunnen de hoeveelheid verzonden data verminderen of de verwerking richten op relevante beeldgebieden. Look-up tables, auto contrast en auto exposure kunnen visualisatie en automatische afstelling ondersteunen, terwijl de buffer van 256 MB tijdelijke beeldopslag biedt tijdens korte onderbrekingen. Valideer correctie-instellingen wel altijd bij de beoogde belichtingstijd, sensortemperatuur, versterking en het verlichtingsniveau voordat het systeem voor productie wordt vrijgegeven.

De camera’s bieden hardware- en softwarebesturing voor integratie met verlichting, bewegingsapparatuur, sensoren en procescontrollers. Beschikbare aansluitingen omvatten één LVTTL-ingang, één LVTTL-uitgang, één opto-geïsoleerde ingang, twee opto-geïsoleerde uitgangen en een instelbaar RS232-kanaal dat werkt op ongeveer 115 kbaud. Triggerbesturing, acquisitie-beeldfrequentieregeling, eventrapportage en image chunk data kunnen worden gebruikt om elk beeld te koppelen aan de processtatus. Goldeye G-modellen kunnen PoE of externe DC-voeding gebruiken, terwijl Goldeye CL-modellen externe DC-voeding en de voorgeschreven Camera Link-aansluitvolgorde vereisen. Afschermde kabels, trekontlasting en gemeten triggerlatentie moeten in het definitieve installatieplan worden opgenomen.
