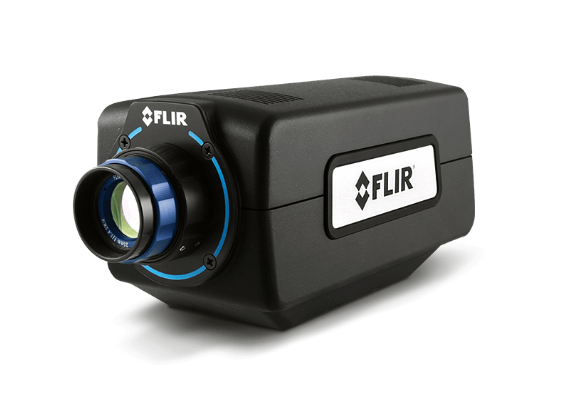

A6260-SWIR-camera met InGaAs-detector

Kies de A6261 wanneer de toepassing een gekalibreerde hogetemperatuurmeting vereist, met name door een geschikt glazen kijkvenster. Deze werkt van 0,9 µm tot 1,7 µm en heeft een standaard gekalibreerd bereik van 400°C tot 1.200°C, met optionele bereiken tot 1.500°C of 2.200°C. De A6262 verlaagt de onderste spectrale grens tot 0,6 µm, maar hiervoor is geen radiometrisch temperatuurbereik opgegeven. Deze wordt geleverd rond een 25 mm-lensconfiguratie, terwijl de A6261 brandpuntsafstanden van 16 mm tot 100 mm ondersteunt. De uiteindelijke keuze moet daarom worden gebaseerd op de vraag of gekalibreerde temperatuurgegevens of een bredere respons in het kortgolvige gebied de belangrijkste eis is.

Gebruik full-frame acquisitie wanneer het volledige veld van 640 × 512 nodig is, en verklein het venster wanneer temporele resolutie belangrijker is dan beeldoppervlak. De camera haalt 180 Hz bij full frame zonder fabriekskalibratie en 125 Hz met fabriekskalibratie. Gecentreerde windowing verhoogt de opgegeven snelheid tot 631 Hz bij half venster, 1.666 Hz bij kwart venster en tot 26.150 Hz bij 32 × 4 pixels. De vensterafmetingen veranderen in stappen van 32 rijen en 4 kolommen, en het venster blijft gecentreerd in plaats van vrij verschuifbaar te zijn. Bij het minimale venster wordt elders ook 17.781 Hz vermeld, dus de toepasselijke firmware en de bestelde configuratie moeten worden bevestigd voordat de acquisitietiming definitief wordt vastgelegd.

Lage versterking is geschikt bij hoge fotonniveaus, waarbij het voorkomen van verzadiging belangrijker is dan het versterken van een zwak signaal, terwijl hoge versterking bedoeld is voor scènes met weinig licht. De stand met lage versterking biedt een well-capaciteit van 1,44 miljoen elektronen, tegenover 95.700 elektronen bij middelhoge versterking en ongeveer 19.000 elektronen bij hoge versterking. Samen leveren deze standen een totale versterkingsfactor van 75×, waardoor één camera inzetbaar is voor toepassingen van laserbundelprofilering tot nightglow-beeldvorming. De integratieduur moet samen met de versterking worden aangepast, omdat beide instellingen de detector richting verzadiging of juist een te zwak signaal kunnen sturen. Engineers moeten de belichting verifiëren met de daadwerkelijke doelbron, lens, filter en framesnelheidsconfiguratie, en niet uitsluitend afgaan op de gekozen versterkingsstand.

De A6260 gebruikt snapshot-integratie en kan via de BNC- en hulpaansluitingen worden gesynchroniseerd met externe testapparatuur. De integratieduur kan worden ingesteld van 480 ns tot ongeveer één frameperiode, met een instelresolutie van 160 ns. De frame-sync-ingang accepteert een TTL-signaal met selecteerbare polariteit, een pulsbreedte groter dan 160 ns en een maximaal niveau van 5,5 V. Hulp­signalen omvatten record start, synchronisatie-uitgang, integratie-actief-uitgang en seriële besturing, terwijl externe trigger- of lock-in-functionaliteit afhangt van de bestelde optie. Deze opzet ondersteunt tijdgecorreleerde registratie van thermische transiënten, gepulste bronnen en andere gebeurtenissen, mits de signaalniveaus en timingmarges tijdens de systeemintegratie worden gecontroleerd.

Met een geschikte A6261-configuratie kan een heet doel door glas worden gemeten, omdat veel standaard glassoorten een deel van de band van 0,9–1,7 µm doorlaten. De transmissie hangt echter nog steeds af van de glassamenstelling, dikte, coatings, vervuiling en kijkhoek, waardoor het daadwerkelijke venster moet worden gekarakteriseerd bij de gebruikte golflengten. Het standaard gekalibreerde bereik is 400°C tot 1.200°C, en een gekalibreerd systeem gebruikt een lens die is vastgezet op f/4. Er is een 25,4 mm filterhouder aan de achterzijde beschikbaar, ontworpen voor een filter van 1 mm dik, wanneer spectrale regeling of verzwakkingsregeling nodig is. De praktische nauwkeurigheid van de temperatuurmeting hangt ook af van de emissiviteit van het doel, gereflecteerde straling, venstertransmissie en de vraag of het volledige optische pad in de kalibratie is meegenomen.

De primaire data- en besturingsverbinding is Gigabit Ethernet via GigE Vision 2.0 en GenICam. Hiermee kunnen 14-bits beelden worden vastgelegd als ruwe data, gain-and-offset-gecorrigeerde data of NUC-gecorrigeerde data met bad-pixelvervanging. De camera kan werken met compatibele software op pc-, Mac- of Linux-systemen, terwijl een SDK en GenICam-tools aangepaste besturings- en acquisitieworkflows ondersteunen. SD-SDI- en HD-SDI-uitgangen kunnen videomonitoring leveren, maar de GigE-stream moet worden gebruikt wanneer volledige digitale detectordata vereist zijn. Netwerkbandbreedte, opslagdoorvoer en verwerkingscapaciteit moeten worden berekend op basis van de gekozen resolutie, bitdiepte, framesnelheid en correctiemodus.

Zorg voor een gestabiliseerde 24 V DC-voeding, met een toegestaan ingangsbereik van 20–28 V DC en voldoende marge voor opstarten en aangesloten accessoires. De A6260 verbruikt ongeveer 19 W tijdens normaal gebruik en 21 W terwijl de detector wordt gestabiliseerd; dit duurt ongeveer twee minuten. De camerabehuizing meet zonder lens ongeveer 21,8 × 10,2 × 10,9 cm en weegt 2,26 kg. De camera werkt van 0°C tot 45°C en gebruikt een semi-afgesloten behuizing met geforceerde luchtkoeling, dus de luchtstroom rond de behuizing mag niet worden belemmerd. Voor mechanische integratie kunnen de twee 1/4-20 schroefdraden, één 3/8-16 schroefdraad of vier 10-24 montagegaten worden gebruikt, terwijl het C-mount optische pad een back working distance van 17,526 mm vereist.

Non-uniformiteitscorrectie moet worden herzien wanneer versterking, integratie-instellingen, detectorcondities of de optische configuratie voldoende veranderen om de ruimtelijke uniformiteit te beïnvloeden. Beschikbare processen omvatten niet-vluchtige tweepuntscorrectie, tweepuntscorrectie met detectie en vervanging van bad pixels, en een offset-update met gebruik van de huidige versterking. Voor offsetcorrectie kan de interne ambient flag worden gebruikt, terwijl een volledige externe correctiebron het volledige gezichtsveld moet afdekken. Vier actieve NUC-sets kunnen als presets worden geselecteerd en meer dan 100 kunnen in het onboard flashgeheugen worden opgeslagen. Een correctie duurt minder dan 15 seconden en heeft een opgegeven prestatie van 0,1%, waardoor meerdere bedrijfsconfiguraties kunnen worden voorbereid voordat een testreeks begint.
