Modules caméra LWIR
Modules infrarouges à ondes longues pour la détection thermique et l’intégration OEM
Les modules caméra infrarouge à ondes longues (LWIR) permettent l’imagerie thermique sans lumière visible, en détectant directement les écarts de température dans le spectre infrarouge à ondes longues. Ils sont donc idéaux pour les applications où il est essentiel de voir la chaleur plutôt que la lumière réfléchie. En pratique, ils offrent un contraste thermique stable malgré l’évolution des conditions environnementales et s’intègrent de manière fiable dans les systèmes embarqués.
Les principaux critères de sélection d’un module LWIR incluent le type de détecteur — généralement des microbolomètres non refroidis —, la sensibilité thermique et les contraintes au niveau système, telles que la consommation électrique et la compatibilité des interfaces. Par rapport aux modules MWIR ou SWIR, les caméras LWIR privilégient un fonctionnement passif et une intégration plus simple, pour une imagerie thermique fiable sans la complexité liée à une sélectivité spectrale plus élevée.
Vous souhaitez en savoir plus sur cette technologie ? Essayez notre nouveau chatbot !
Pourquoi notre portefeuille est le bon choix pour vous
Notre portefeuille réunit une gamme soigneusement sélectionnée de modules caméra LWIR conçus pour rendre l’intégration de l’imagerie thermique plus simple, plus fiable et plus efficace. Basés sur la technologie des microbolomètres non refroidis, ces modules offrent une imagerie thermique précise, une faible consommation électrique et des formats compacts faciles à intégrer.

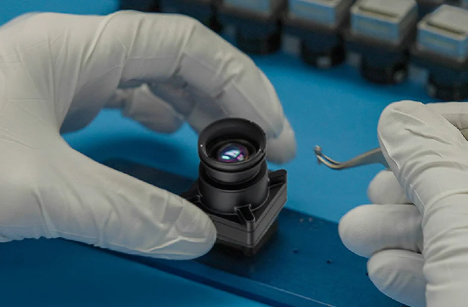

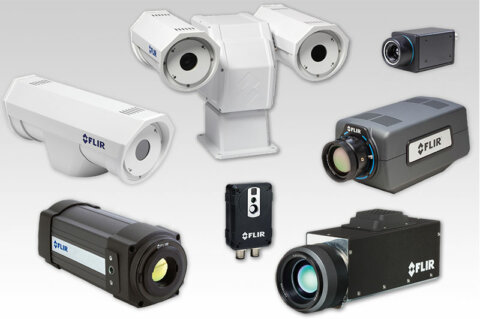

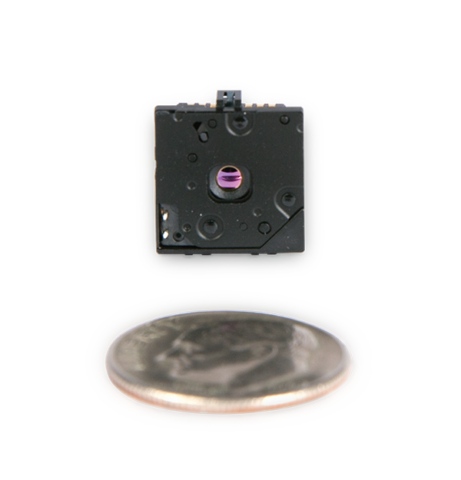

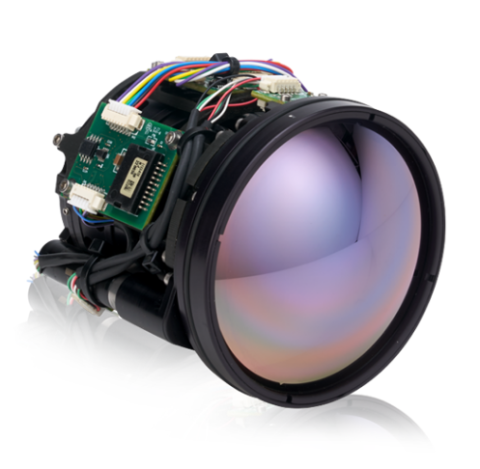

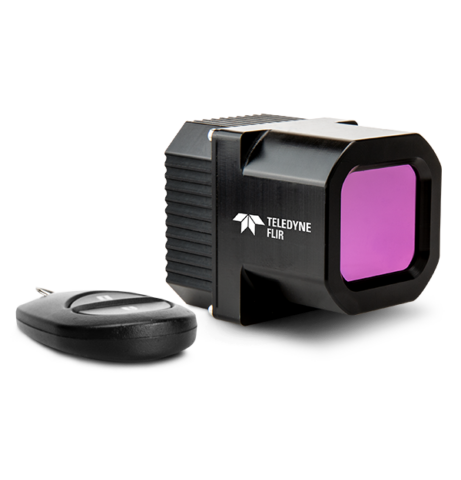

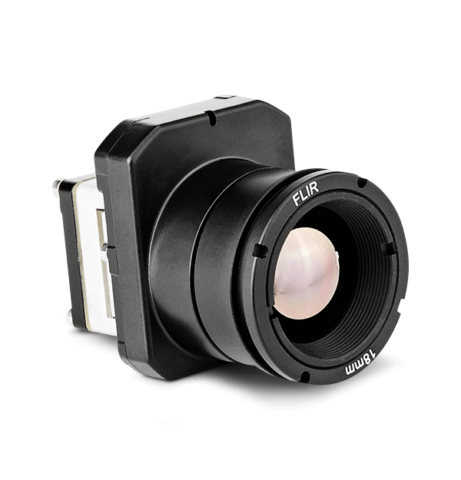

La gamme couvre un large éventail d’applications, de l’automatisation industrielle et la surveillance continue de l’état des équipements jusqu’à la vision embarquée et la détection intelligente. Grâce à des options proposant différents niveaux de NETD, configurations optiques et exigences de performance, les ingénieurs peuvent choisir le bon équilibre entre sensibilité, encombrement et coût pour leur application spécifique.
Au-delà du matériel lui-même, nous apportons une assistance technique experte pour la sélection des modules, l’intégration et la personnalisation, afin de réduire les risques de développement et d’accélérer la mise sur le marché.
Critères de sélection clés
-
Architecture du détecteur : Les microbolomètres non refroidis dominent les modules LWIR, ce qui simplifie l’intégration par rapport aux alternatives MWIR refroidies, avec toutefois des temps de réponse et des caractéristiques de bruit différents.
-
Sensibilité thermique (NETD) : Une valeur NETD plus faible améliore la détection de faibles écarts de température, ce qui devient essentiel dans les applications d’inspection ou de surveillance.
-
Facteur de forme et niveau d’intégration : Les modules OEM compacts se distinguent des modules combinés EOIR, dans lesquels des capteurs visibles supplémentaires augmentent la taille et la complexité du système.
-
Adéquation spectrale par rapport aux alternatives : Le LWIR est privilégié pour l’imagerie thermique passive, tandis que les modules SWIR sont choisis lorsque l’imagerie repose sur l’infrarouge réfléchi ou sur l’inspection des matériaux.
-
Compatibilité optique : Le matériau de la lentille et le choix du champ de vision (FOV) influencent directement la qualité d’image ; une erreur fréquente consiste à sous-estimer les pertes de transmission dans les optiques IR.
-
Alimentation et gestion thermique : Bien que non refroidis, les modules LWIR nécessitent malgré tout une conception thermique soignée afin d’éviter la dérive et l’instabilité de l’étalonnage dans les systèmes fermés.
Aperçu technique
Les modules caméra LWIR fonctionnent dans la plage infrarouge à ondes longues, où il est possible de détecter la majeure partie de l’énergie thermique naturellement émise par les objets du quotidien. Contrairement aux modules caméra MWIR, ils utilisent généralement des matrices focales non refroidies, ce qui signifie qu’ils ne nécessitent pas de systèmes complexes de refroidissement cryogénique. Cela permet de réduire la consommation électrique, l’encombrement du système et la complexité globale de l’intégration.
C’est pourquoi les modules LWIR sont largement utilisés dans les applications nécessitant une surveillance thermique fiable et continue, comme l’automatisation industrielle, la surveillance de l’état des équipements, la sécurité et les systèmes de vision embarquée. Ils sont généralement conçus pour une intégration compacte, une stabilité à long terme et un déploiement rentable, plutôt que pour viser uniquement les performances maximales.
Ces modules sont couramment associés à des lentilles en germanium ou en chalcogénure, choisies pour leur capacité à transmettre efficacement les longueurs d’onde infrarouges tout en offrant une bonne résistance environnementale dans des conditions d’utilisation exigeantes.
Considérations d’intégration
Les modules caméra LWIR s’intègrent généralement via des interfaces vidéo numériques standard telles que MIPI, LVDS ou USB, selon la plateforme OEM et les exigences de l’application. D’un point de vue mécanique, la réussite de l’intégration dépend d’un alignement précis de la lentille, d’une étanchéité efficace et de la protection du module contre des facteurs environnementaux comme la poussière et l’humidité.
Dans la plupart des systèmes, les performances CEM sont relativement simples à maîtriser, même si le blindage peut devenir plus important dans les conceptions embarquées compactes où des composants électroniques à signaux mixtes sont étroitement regroupés. Un point d’intégration souvent sous-estimé est le temps de stabilisation thermique. Après la mise sous tension, le capteur peut avoir besoin de temps pour atteindre une température de fonctionnement stable avant de fournir des mesures parfaitement cohérentes.
Par rapport aux modules caméra MWIR, les systèmes LWIR sont généralement plus faciles à intégrer, car ils ne nécessitent pas de matériel de refroidissement complexe. En revanche, ils peuvent être plus sensibles aux gradients thermiques générés par le boîtier lui-même, ce qui peut affecter la cohérence de l’image ou la précision des températures si cela n’est pas géré avec soin. Dans les systèmes qui combinent imagerie visible et thermique, comme les plateformes EOIR, la synchronisation et l’étalonnage entre les deux voies d’imagerie deviennent également importants au niveau système.
FAQ
Les modules caméra LWIR sont couramment utilisés pour la surveillance de l’état des équipements, l’inspection thermique et les systèmes de sécurité dans lesquels les écarts de température révèlent des défauts ou des anomalies. Ils sont particulièrement utiles dans les environnements où la lumière visible est faible, voire absente. Les cas d’usage typiques incluent la maintenance prédictive et la surveillance des procédés.
Les principales différences concernent la technologie de détection, les exigences de refroidissement et l’orientation applicative :
-
LWIR : non refroidi, intégration plus simple, surveillance continue
-
MWIR : refroidi, sensibilité plus élevée, réponse plus rapide
Le LWIR est généralement privilégié pour les systèmes sensibles aux coûts et les systèmes embarqués.
Les modules caméra SWIR sont choisis lorsque l’imagerie dépend de la lumière infrarouge réfléchie plutôt que du rayonnement thermique émis. C’est notamment pertinent pour le tri des matériaux, la détection de l’humidité ou l’imagerie dans certaines conditions atmosphériques. Le LWIR reste le meilleur choix pour la détection purement thermique.
Les modules LWIR sont plus simples et plus compacts, car ils sont exclusivement dédiés à l’imagerie thermique. Les modules caméra EOIR (VIS/LWIR) combinent des capteurs visibles et thermiques, ce qui est utile pour la connaissance de la situation, mais augmente la complexité du système, l’effort d’étalonnage et la charge d’intégration.
Oui, ils conviennent naturellement aux environnements extérieurs, car ils reposent sur le rayonnement thermique émis plutôt que sur la lumière ambiante. Toutefois, le matériau de la lentille, la conception du boîtier et l’étanchéité environnementale doivent être soigneusement sélectionnés pour garantir une stabilité à long terme.
Les défis typiques incluent :
- le maintien de la stabilité thermique à l’intérieur du boîtier
- la sélection d’optiques IR compatibles
- la gestion de la dérive de l’étalonnage dans le temps Ces facteurs affectent directement la fiabilité des mesures.
L’optique détermine le champ de vision, l’efficacité de transmission et la netteté de l’image. Les lentilles en germanium sont couramment utilisées en raison de leur forte transmission dans la plage LWIR. Un mauvais choix d’optique peut annuler les avantages d’un détecteur de haute qualité.
Oui, ils sont souvent associés à des systèmes visibles ou SWIR dans des plateformes multi-capteurs. Cela permet d’obtenir des données complémentaires, par exemple en combinant la détection thermique avec un contexte visuel. En contrepartie, cela accroît la complexité du système et nécessite une synchronisation et un étalonnage.
