Les filtres passe-bande à cavité laissent passer une bande de fonctionnement sélectionnée tout en atténuant les fréquences situées en dehors de celle-ci. La gamme CABPF offre aux ingénieurs RF un choix de variantes à bande étroite et à large bande, couvrant des limites de bande passante de 400 MHz à 9,8 GHz. Chacun des 42 modèles répertoriés dispose d’une seule voie de fréquence, avec des caractéristiques électriques et mécaniques propres au modèle. La perte d’insertion maximale s’étend de 0,5 à 3,5 dB, tandis que les valeurs minimales de perte de retour vont de 12 à 18 dB. L’atténuation en bande coupée atteint 80 dB à des fréquences définies sur certaines variantes. Parmi les applications possibles figurent les communications mobiles, les infrastructures 5G, les TRS, le GPS, le WLAN, la RFID, le Wi‑Fi et d’autres systèmes radio, selon les exigences du modèle sélectionné. Le choix doit tenir compte de la bande passante requise, des fréquences de réjection, de la perte de signal admissible et de l’espace d’installation disponible.
Caractéristiques de la gamme
Un aperçu général de ce que cette gamme offre
- 42 variantes de filtres – Offre un large choix de fréquences centrales, de largeurs de bande et de profils de réjection.
- Couverture en fréquence centrale de 403 MHz à 9,65 GHz – Prend en charge des conceptions RF allant de l’UHF aux fréquences micro-ondes.
- Voie de fréquence unique – Fournit une fonction passe-bande définie pour chaque modèle répertorié.
- Perte d’insertion maximale de 0,5 à 3,5 dB – Permet aux ingénieurs de prendre en compte la perte du filtre dans le budget de liaison RF.
- Perte de retour minimale de 12 à 18 dB – Fournit des données d’adaptation propres au modèle pour l’intégration système.
- Atténuation en bande coupée jusqu’à 80 dB – Contribue à la suppression des signaux spécifiés hors bande.
- Configurations à bande étroite et à large bande – Permet une sélection pour des canaux spécifiques ou des bandes de fonctionnement plus larges.
- Plusieurs formats mécaniques – Permet de comparer les dimensions aux contraintes de boîtier et d’installation.
- Fréquences de réjection définies – Aide les ingénieurs à évaluer les besoins de suppression des canaux adjacents, des harmoniques et des signaux hors bande.
Qu’est-ce qu’il y a dans cette gamme ?
Toutes les variantes de la gamme et une comparaison de ce qu’elles offrent
| Référence | Classification | Technologie normalisée | Bande | Voies de fréquence | Fréq. de début [MHz] | Fréq. centrale [MHz] | Fréq. de fin [MHz] | Perte d’insertion [dB/max.] | Perte de retour [dB/min.] | Ondulation [dB/max.] | Atténuation [dB/min.] | Dimensions (L × l × H) [mm] |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
CABPF12MR3550S500SA | Cavité | Cavité | 1 | 3300 | 3550 | 3800 | 2 | 14 | 50 @ 1 ~ 2690 25 @ 2690 ~ 3250 25 @ 3850 ~ 4200 50 @ 4400 ~ 6000 | 100 × 40 × 23 | ||
CABPF14MR3750S900SA | Cavité | Cavité | 1 | 3300 | 3750 | 4200 | 2 | 14 | 50 @ 1 ~ 2690 25 @ 2690 ~ 3200 40 @ 4400 ~ 6000 | 88 × 50 × 23 | ||
CABPF14MR4077S320A | Cavité | Cavité | 77 | 1 | 3917 | 4077 | 4237 | 1.8 | 15 | 75 @ 3877 & 4277 | 140 × 45 × 20 | |
CABPF3MR1296.250S0.5NA | Cavité | Cavité | 1 | 1296 | 1296.5 | 1296.25 | 3 | 18 | 30 @ 1304.5 ~ 1307 30 @ 1265 ~ 1266 | 69 × 59 × 45 | ||
CABPF3MR1296S1NA | Cavité | Cavité | 1 | 1295.5 | 1296 | 1296.5 | 3 | 18 | 25 @ 1304 ~ 1307 25 @ 1255 ~ 1256 | 69 × 59 × 45 | ||
CABPF4MR2355S10SA | Cavité | Cavité | 1 | 2350 | 2355 | 2360 | 2 | 14 | 45 @ 10 ~ 2180 75 @ 2305 ~ 2315 45 @ 2700 ~ 5000 | 59.5 × 46 × 26 | ||
CABPF4MR5487.5S775A | Cavité | Cavité | 1 | 5100 | 5487.5 | 5875 | 0.75 | 15 | 40 @ 0 ~ 2500 30 @ 10200 ~ 29375 | 50 × 50 × 22 | ||
CABPF4MR866S2A | Cavité | Cavité | 1 | 865 | 866 | 867 | 3 | 14 | 40 @ 872 | 64 × 52 × 43 | ||
CABPF4MR9866S2A | Cavité | Cavité | 1 | 865 | 866 | 867 | 3 | 14 | 40 @ 872 | 64 × 52 × 43 | ||
CABPF5MR1340S120A | Cavité | Cavité | 1 | 1280 | 1340 | 1400 | 0.5 | 18 | 30 @ 1140 30 @ 1540 | 92 × 61 × 46 | ||

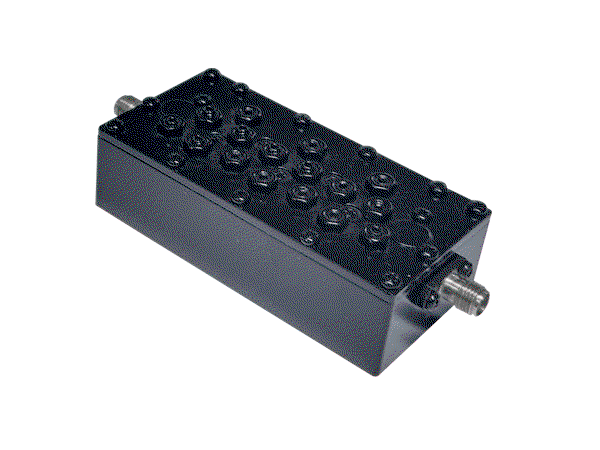

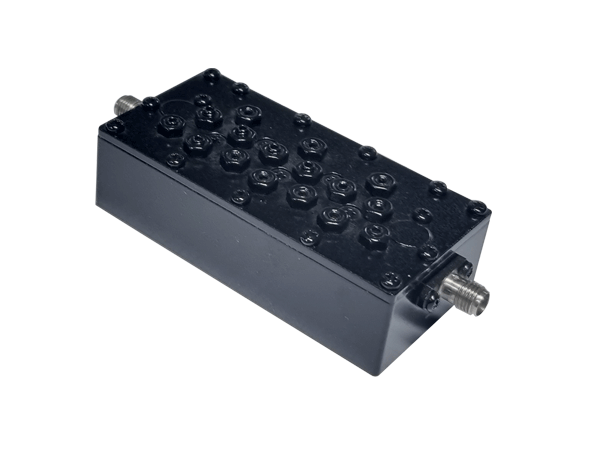

CABPF5MR1621P10A | Cavité | Cavité | 1 | 1616 | 1621.25 | 1626.5 | 3.5 | 14.5 | 1 | 35 @ 1609.5 45 @ 1635 | 44 × 85 × 30 | |
CABPF5MR2310S10SA | Cavité | Cavité | 1 | 2305 | 2310 | 2315 | 3 | 14 | 45 @ 10 ~ 2180 75 @ 2350 ~ 2360 45 @ 2700 ~ 5000 | 64 × 42 × 26 | ||
CABPF5MR403N6A | Cavité | Cavité | 1 | 400 | 403 | 406 | 2 | 13.98 | 1 | 20 @ 397 20 @ 409 | 135 × 88 × 84 | |
CABPF5MR403N6B | Cavité | Cavité | 1 | 400 | 403 | 406 | 3 | 13.98 | 1 | 20 @ 397 20 @ 409 | 135 × 93 × 84 | |
CABPF5MR403N6C | Cavité | Cavité | 1 | 400 | 405 | 410 | 3 | 13.98 | 1 | 20 @ 397 20 @ 413 | 135 × 93 × 84 | |
CABPF5MR4881S10B | Cavité | Cavité | 1 | 4876.55 | 4881.55 | 4886.55 | 3 | 16 | 55 @ fc±75 | 80 × 28 × 18.5 | ||
CABPF5MR4995P90A | Cavité | Cavité | 1 | 4950 | 4995 | 5040 | 2 | 14 | 40 @ 5098MHz ~ 8GHz 40 @ 4895MHz ~ 1GHz | 57 × 15 × 20 | ||
CABPF5MR5170S160A | Cavité | Cavité | 1 | 5090 | 5170 | 5250 | 1 | 16 | 30 @ 5000 30 @ 5350 ~ 12000 | 60 × 45 × 21 | ||
CABPF5MR5787NA | Cavité | Cavité | 1 | 5720 | 5787.5 | 5855 | 1 | 15 | 0.5 | 80 @ 100 ~ 4000 50 @ 5500 50 @ 6100 | 68 × 69 × 22 | |
CABPF5MR8212SA | Cavité | Cavité | 1 | 8087.5 | 8212.5 | 8337.5 | 1 | 15 | 20 @ 8400 | 45 × 26 × 15 | ||
CABPF6MR2350S100A | Cavité | Cavité | 1 | 2300 | 2350 | 2400 | 2 | 14 | 10 @ 10 ~ 700 25 @ 700 ~ 2170 13 @ 2170 ~ 2280 13 @ 2420 ~ 2495 25 @ 2495 ~ 2700 | 65 × 36 × 24 | ||
CABPF6MR2395S10A | Cavité | Cavité | 1 | 2390 | 2395 | 2400 | 1.3 | 18 | 55 @ fc±20 | 142 × 97 × 34 | ||
CABPF6MR2595S50A | Cavité | Cavité | 1 | 2570 | 2595 | 2620 | 2 | 14 | 10 @ 10 ~ 700 25 @ 700 ~ 2400 15 @ 2400 ~ 2495 13 @ 2495 ~ 2560 33 @ 2630 ~ 2670 | 65 × 36 × 24 | ||
CABPF6MR3637.5S325A | Cavité | Cavité | 1 | 3475 | 3637.5 | 3800 | 0.5 | 18 | 25 @ 3275 15 @ 3375 15 @ 3900 25 @ 4000 40 @ 4100 | 103 × 24 × 24 | ||
CABPF6MR8212SA | Cavité | Cavité | 1 | 8087.5 | 8212.5 | 8337.5 | 1 | 15 | 50 @ 8400 ~ 8450 | 60 × 32 × 16 | ||
CABPF6MR8212SB | Cavité | Cavité | 1 | 8087.5 | 8212.5 | 8337.5 | 1 | 15 | 50 @ 8400 ~ 8450 | 60 × 32 × 17 | ||
CABPF7MR1375S50A | Cavité | Cavité | 1 | 1350 | 1375 | 1400 | 1 | 18 | 60 à fc±50 40 dB à 2fc et 3fc | 118 × 57 × 39 | ||
CABPF7MR3500S200B | Cavité | Cavité | 1 | 3400 | 3500 | 3600 | 2 | 14 | 45 @ 10 ~ 2700 30 @ 3610 ~ 3800 45 @ 4000 ~ 5000 | 74 × 36 × 24 | ||
CABPF7MR3550S500SA | Cavité | Cavité | 1 | 3300 | 3550 | 3800 | 2 | 14 | 50 @ 1 ~ 2690 25 @ 2690 ~ 3250 20 @ 3850 ~ 4200 40 @ 4400 ~ 6000 | 74 × 32.8 × 23 | ||
CABPF7MR3700S200A | Cavité | Cavité | 1 | 3600 | 3700 | 3800 | 2 | 14 | 45 @ 10 ~ 2700 30 @ 3400 ~ 3590 45 @ 4000 ~ 5000 | 74 × 36 × 24 | ||
CABPF7MR4300S200A | Cavité | Cavité | 1 | 4200 | 4300 | 4400 | 0.8 | 18 | 50 @ 3700 ~ 3980 50 @ 4600 ~ 7000 | 97.5 × 35.1 × 25 | ||
CABPF7MR879.7S20A | Cavité | Cavité | 1 | 869.7 | 879.7 | 889.7 | 3 | 18 | 45 @ 893.2 ~ 899.7 | 70 × 80 × 35 | ||
CABPF7MR915N25A | Cavité | Cavité | 1 | 902 | 914.5 | 927 | 2 | 15 | 20 @ 929 ~ 931 | 132 × 65 × 57 | ||
CABPF7MR9650S300A | Cavité | Cavité | 1 | 9500 | 9650 | 9800 | 1.5 | 15 | 60 @ 9100 60 @ 10200 | 60 × 30 × 16 | ||
CABPF8MR1372S45A | Cavité | Cavité | 1 | 1350 | 1372.5 | 1395 | 1 | 18 | 15 @ 1400 ~ 1427 60 @ fc±50 40 @ 2fc and 3fc | 135 × 65 × 33 | ||
CABPF8MR1747S75A | Cavité | Cavité | 1 | 1710 | 1747.5 | 1785 | 2 | 14 | 50 @ 10 ~ 1000 30 @ 1000 ~ 1500 75 @ 1805 ~ 1880 45 @ 1930 ~ 2700 | 65 × 55 × 35 | ||
CABPF8MR1842S75A | Cavité | Cavité | 1 | 1805 | 1842.5 | 1880 | 2 | 14 | 50 @ 10 ~ 1000 30 @ 1000 ~ 1500 75 @ 1710 ~ 1785 45 @ 1930 ~ 2700 | 65 × 55 × 35 | ||
CABPF8MR2593S194A | Cavité | Cavité | 1 | 2496 | 2593 | 2690 | 2 | 14 | 10 @ 10 ~ 700 25 @ 700 ~ 2400 15 @ 2400 ~ 2482 15 @ 2700 ~ 4000 | 82 × 36 × 24 | ||
CABPF8MR3625P150A | Cavité | Cavité | 1 | 3550 | 3625 | 3700 | 2.5 | 15 | 1.5 | 60 @ 1 ~ 3300 20 @ 3301 ~ 3530 20 @ 3720 ~ 3750 60 @ 3750 ~ 12000 | 63 × 28 × 16 | |
CABPF9MR2800S200A | Cavité | Cavité | 1 | 2700 | 2800 | 2900 | 1 | 18 | 30 @ 2650 30 @ 2950 | 50 × 42 × 30 | ||
CABPF9MR3500S100A | Cavité | Cavité | 1 | 3450 | 3500 | 3550 | 2 | 12 | 60 @ 608 ~ 3300 24 @ 3300 ~ 3430 9 @ 3430 ~ 3440 9 @ 3560 ~ 3570 24 @ 3570 ~ 4200 | 72 × 72 × 25 | ||
CABPF9MR4500S200A | Cavité | Cavité | 1 | 4400 | 4500 | 4600 | 2 | 14 | 55 @ 1100 ~ 4310 55 @ 4690 ~ 8000 | 77 × 77 × 20 |
FAQs
pour Filtres passe-bande à cavité
Commencez par faire correspondre les fréquences de début, centrale et de fin requises. Comparez ensuite la perte d’insertion, la perte de retour, les fréquences de réjection, l’atténuation et les dimensions physiques au budget de liaison RF et à la conception mécanique.
Les limites de bande passante indiquées s’étendent de 400 MHz à 9,8 GHz, avec des fréquences centrales allant de 403 MHz à 9,65 GHz. La couverture varie selon la référence et n’est pas accordable en continu.
La perte d’insertion maximale varie de 0,5 à 3,5 dB selon les variantes répertoriées. La valeur de la référence sélectionnée doit être intégrée au calcul de la sensibilité du récepteur, de la puissance de sortie de l’émetteur ou du budget de liaison global.
L’atténuation est définie à des fréquences spécifiques à chaque modèle et atteint 80 dB sur certaines variantes. Les ingénieurs doivent comparer directement les points de réjection indiqués aux sources d’interférences attendues, aux canaux adjacents et aux fréquences harmoniques.
Oui. Les options à bande étroite comprennent des filtres avec des bandes passantes de seulement quelques mégahertz, comme les variantes 1295,5–1296,5 MHz et 865–867 MHz. Des modèles plus larges sont également disponibles pour des bandes de fonctionnement plus étendues.
Plusieurs variantes couvrent les fréquences utilisées par les infrastructures radio sub-6 GHz, notamment des bandes passantes autour de 3,3–4,4 GHz. L’adéquation dépend de la largeur de canal requise, du masque de réjection, de la perte d’insertion, du niveau de puissance, de l’interface et des conditions environnementales.
Chaque variante inclut la longueur, la largeur et la hauteur en millimètres. L’orientation du connecteur, les détails des trous de fixation et les plans d’interface ne figurent pas dans les spécifications répertoriées et doivent être confirmés lors de la conception mécanique.
L’impédance, le type de connecteur, la puissance RF maximale, la température de fonctionnement et les caractéristiques environnementales ne sont pas inclus dans les spécifications disponibles. Ces paramètres doivent être confirmés avant qu’un filtre ne soit validé pour une conception de production.
