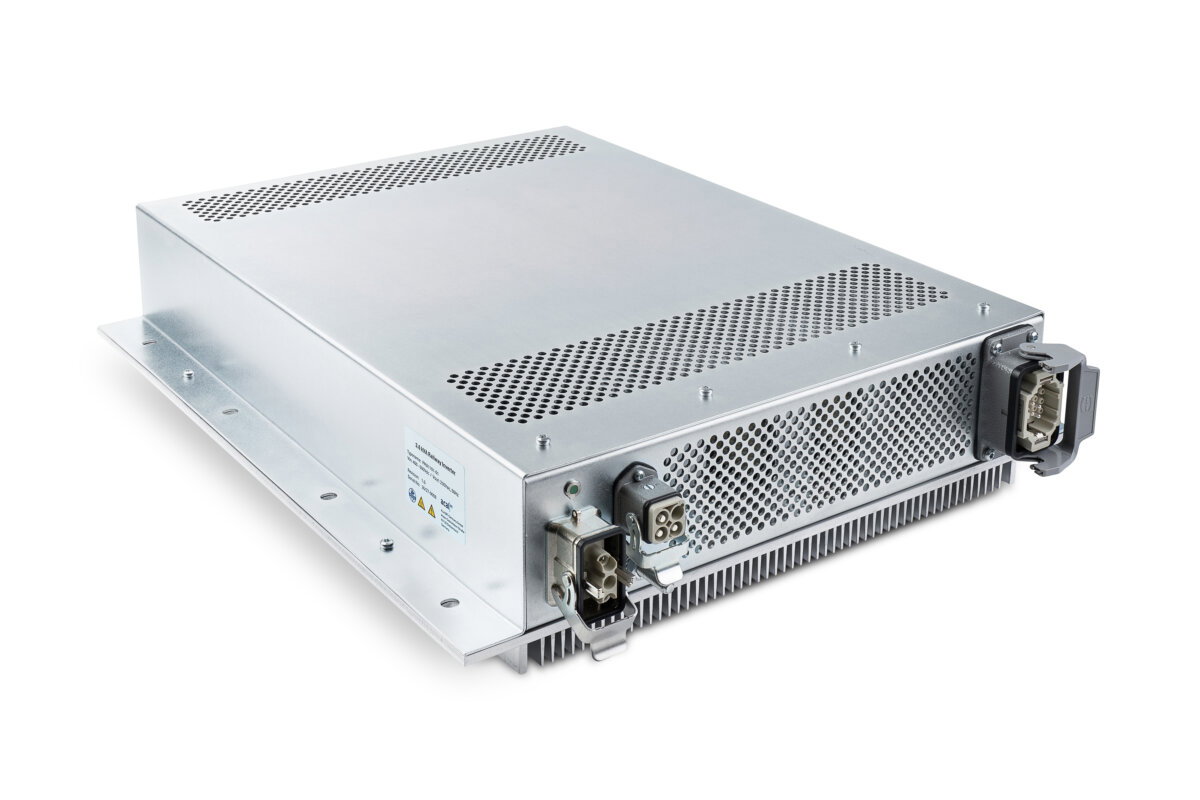

PMA1101 – DC/AC-Bahninverter 510 VDC auf 230 VAC / 50 Hz

Ja, der PMA1101 ist für einen nominalen Eingang von 510 VDC ausgelegt und arbeitet in einem spezifizierten Bereich von 400–600 VDC. Für einen normalen Start sind mindestens 450 VDC erforderlich, während eine Unterspannungsbedingung den Inverter unterhalb der festgelegten Schwelle von 400 VDC abschaltet. Er startet automatisch neu, wenn sich die Eingangsspannung unter Berücksichtigung der angegebenen Toleranz auf etwa 430 VDC erholt. Am oberen Ende schaltet der Inverter oberhalb von 620 VDC ab und startet neu, wenn die Spannung wieder auf etwa 600 VDC zurückkehrt. Die Fahrzeug-Energiearchitektur sollte diese Start-, Abschalt- und Wiederanlaufschwellen daher berücksichtigen, anstatt nur den breiten Betriebsbereich zu betrachten.

Der Wert von 3.600 VA ist die maximale Scheinleistungsangabe und muss zusammen mit der Temperatur-Derating-Kurve betrachtet werden. Ein Dauerbetrieb mit bis zu 3.600 VA ist von der unteren Umgebungstemperaturgrenze bis etwa 45 °C definiert; darüber nimmt die zulässige Dauerleistung ab. Bei 70 °C liegt die Dauergrenze bei 1.800 VA. Lasten oberhalb der Dauerleistungskurve können weiterhin mit bis zu 3.600 VA betrieben werden, allerdings kann der Wärmeschutz den Ausgang vorübergehend abschalten und nach dem Abkühlen automatisch wieder einschalten. Bei der Auslegung sollten Ingenieure den Inverter auf die höchste zu erwartende Temperatur im Geräteraum und die dauerhaft anliegende Scheinleistung der Last dimensionieren, nicht allein auf deren kurzzeitige Spitzenlast.

Der Ausgang nutzt einen kontrollierten Spannungsanstieg, um kapazitive AC-Lasten beim Start zu unterstützen. Während die angeschlossene Kapazität geladen wird, kann es zu mehreren Startversuchen im Strombegrenzungsmodus kommen. Ein kurzzeitig verzögerter oder unterbrochener Start weist daher nicht zwangsläufig auf einen dauerhaften Fehler hin. Die Schutzfunktion schaltet den Inverter ab, wenn der Ausgangsstrom länger als etwa vier Sekunden über 34 A liegt oder 75 A überschreitet. Eine zu hohe kapazitive Last kann daher zu einer verriegelten Überstromabschaltung führen, die erfordert, das Steuersignal zunächst auf Low und dann wieder auf High zu schalten. Das kombinierte Einschaltverhalten aller angeschlossenen Ladegeräte und über Steckdosen versorgten Geräte sollte bei der Systemintegration überprüft werden.

Der PMA1101 verfügt über einen galvanisch getrennten Fernsteuereingang und ein potenzialfreies Output OK-Relais. Ein hohes Steuersignal über 50 VDC schaltet den 230-VAC-Ausgang ein; der definierte Bereich des Steuereingangs reicht von 55 bis 165 VDC. Für ein eindeutiges normales Abschalten sollte das Steuersignal auf unter 5 VDC abgesenkt werden, statt im Zwischenbereich zu verbleiben. Das Statusrelais ist für eine maximale Schaltspannung von 165 V und einen maximalen Strom von 0,5 A ausgelegt und wechselt seinen Zustand, wenn der Inverter in Betrieb ist und seine Ausgangsspannung im zulässigen Bereich liegt. Eine grüne LED auf der Unterseite liefert eine entsprechende lokale Anzeige bei Inbetriebnahme und Wartung.

Der Inverter muss vertikal nach oben ausgerichtet an einem geschützten Ort montiert werden, der für ein IP20-Gehäuse geeignet ist. Oberhalb und unterhalb der Kühlöffnungen ist jeweils ein Mindestabstand von 15 cm erforderlich, zusätzlich mindestens 5 cm hinter dem Kühlkörper. Diese Freiräume sind Teil des lüfterlosen thermischen Designs und müssen frei von Verdrahtung, Abdeckungen und Verunreinigungen bleiben, die die Wärmeabfuhr beeinträchtigen könnten. Der Schutzerdungspunkt muss sicher mit dem Zugchassis verbunden werden, und zwar so, dass sich die Verbindung unter Vibration nicht lösen kann. Auch mechanische Befestigungen, Kabelbiegeradien, der Zugang zu Steck­verbindern sowie die Vibrationsanforderung nach EN 61373 Kategorie 1, Klasse B müssen im Installationsdesign berücksichtigt werden.

Die Wiederanlaufreaktion hängt von der Art des Fehlers ab. Eingangsüberspannung, Eingangsunterschreitung und Übertemperatur führen dazu, dass der Inverter abschaltet und automatisch wieder anläuft, sobald Spannung oder Temperatur wieder im zulässigen Bereich liegen. Eine Ausgangsüberstrombedingung wird verriegelt, daher müssen Kurzschluss, Überlast oder eine zu hohe kapazitive Last zunächst beseitigt werden, bevor das 110-VDC-Ausgangssteuersignal auf Low und anschließend wieder auf High geschaltet wird. Status-LED und Relais verlassen ihren Normalzustand immer dann, wenn der Inverter abgeschaltet ist oder seine Ausgangsspannung außerhalb des spezifizierten Bereichs liegt. Wiederholt auftretende thermische Ereignisse deuten darauf hin, dass Dauerlast, Umgebungstemperatur oder der verfügbare Kühlpfad neu bewertet werden sollten.

Der Inverter führt gefährliche DC-Eingangs- und 230-VAC-Ausgangsspannungen, daher dürfen Installation und Service nur von Fachpersonal durchgeführt werden, das für das jeweilige elektrische Bahnsystem qualifiziert ist. Bevor Leiter berührt werden, müssen der DC-Eingang sowie alle Ausgangs- und Steuerkreise getrennt, geerdet und auf Spannungsfreiheit geprüft werden. Kondensatoren, die zur Hoch­spannungsinstallation gehören, müssen innerhalb von zwei Minuten nach Abschluss der Erdung auf unter 50 V entladen sein. Das Metallgehäuse ist nicht dafür vorgesehen, im Rahmen der routinemäßigen Wartung geöffnet zu werden, und die interne Eingangssicherung ist nicht durch den Kunden austauschbar. Es ist kein regelmäßiges Intervall für vorbeugende Wartung festgelegt, die äußeren Kühlflächen sollten jedoch sauber und frei von Hindernissen gehalten werden.
