Das FLADE-R1 ist ein Infrarot-Blitz-Photodetektorsystem mit zwei Sensoren, das für die Erkennung kurzzeitiger IR-Blitzereignisse entwickelt wurde und deren Einfallswinkel innerhalb einer Ebene bestimmt. Es dient als Evaluierungsplattform für Ingenieure, die Systeme wie Mündungsfeuerdetektoren oder aktive Schutzlösungen entwickeln, bei denen eine schnelle Infrarot-Blitzerkennung und Lokalisierung entscheidend ist. Zwei angewinkelte IR-Sensoren ermöglichen die Richtungsbestimmung durch den Vergleich der erfassten Blitzantworten zwischen den Kanälen. Das Gerät wird direkt über USB mit 5 V versorgt und lässt sich dadurch ohne separates Netzteil einfach an einen Computer anschließen.
Mit der Windows-basierten Software können Anwender Verstärkung und Auslöseschwellen anpassen, um die Empfindlichkeit auf die zu erwartenden Blitzpegel abzustimmen und gleichzeitig Fehlalarme durch Umgebungs-IR-Rauschen zu reduzieren. Wird ein Ereignis erkannt, protokolliert das System Intensität, Zeitverlauf und berechnete Richtung zur Analyse. Dank des kompakten Formats von 3,6″ × 1,4″ lässt es sich einfach in Prototypen integrieren oder in Labor- und Feldtests einsetzen. Austauschbare PbS- oder PbSe-Detektormodule bieten zusätzliche Flexibilität bei der Evaluierung unterschiedlicher Infrarot-Erfassungsbereiche.

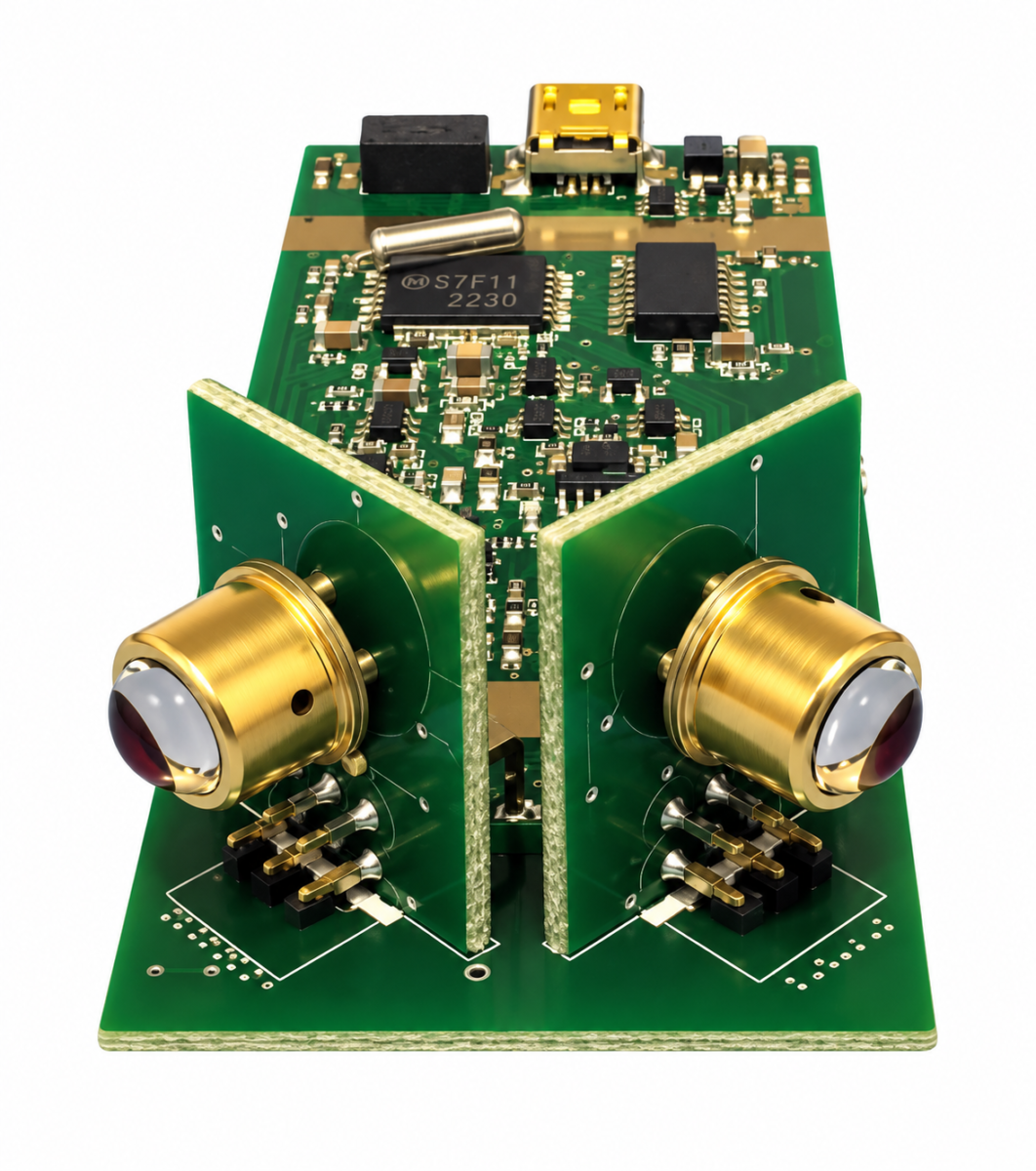

Der Blitz-Photodetektor FLADE-R1 wurde für Entwickler konzipiert, die sehr kurze Infrarot-Blitzereignisse erfassen und deren Ursprung abschätzen müssen. Mit zwei abgewinkelten IR-Sensoren vergleicht das System die Blitzantworten, um die Richtung innerhalb einer Ebene zu bestimmen.
Da die Platine über USB versorgt wird und eine Windows-Steuersoftware umfasst, lässt sie sich unkompliziert für Labortisch-Evaluierungen, die Integration in Prototypen und kontrollierte Feldtests einsetzen. Einstellbare Verstärkung, Auslöseschwellen und die Ereignisprotokollierung in Echtzeit machen sie sowohl für die Algorithmusentwicklung als auch für praktische Versuche zur Blitzerkennung geeignet.
Eigenschaften
- Zwei abgewinkelte IR-Sensoren: Ermöglichen die gerichtete Erkennung von Blitzereignissen und die Bestimmung des Winkels der Blitzquelle innerhalb einer Ebene.
- Signalverarbeitung mit Matched Filter: Das AC-gekoppelte Design ist auf kurze Blitzereignisse im Millisekundenbereich abgestimmt und unterdrückt gleichzeitig unerwünschte IR-Schwankungen.
- USB-Betrieb mit 5 V: Arbeitet direkt über einen Standard-USB-Anschluss, ohne separates Netzteil.
- Einstellbare Verstärkung und Auslöseschwelle: Per Software konfigurierbare Einstellungen helfen dabei, die Empfindlichkeit zu optimieren und Fehlauslösungen zu reduzieren.
- Ereignisprotokollierung in Echtzeit: Zeichnet Blitzamplitude, Zeitverhalten und Richtung zur Analyse und Validierung auf.
- Kompaktes Platinenformat: Mit einer Größe von ca. 3,6″ × 1,4″ eignet sich das System ideal für den Einsatz in Prototypen und beengten Testaufbauten.
- Austauschbare Detektormodule: Gesockelte PbS-/PbSe-Sensoren ermöglichen einen schnellen Austausch oder Versuche mit unterschiedlichen IR-Bereichen.
- Windows-kompatible Software: Unterstützt Einrichtung, Überwachung und Konfiguration unter Windows XP und neueren Systemen.
Downloads
für FLADE-R1 Blitz-Photodetektor
Verfügbare Modellvariationen
Alle verfügbaren Varianten und ein Vergleich ihrer Spezifikationen
Spezifikation | Wert |
Sensoren | 2 × IR-Photodetektoren (PbS oder PbSe, ungekühlt) |
Spektrale Empfindlichkeit | ~1–3 µm (PbS) oder ~1,5–5 µm (PbSe) |
Dauer des Blitzereignisses | 1 ms bis einige ms (typische erfassbare Blitzdauer) |
Signalverarbeitung | AC-gekoppelte Matched-Filter-Erkennung |
Schnittstelle und Stromversorgung | USB (5 V DC über USB-Stromversorgung) |
Abmessungen (Platine) | Ca. 3,6″ × 1,4″ (≈ 91 mm × 36 mm) |
Softwareunterstützung | Windows-Betriebssystem (XP und neuer) |
Ausgänge | Amplitude des Blitzereignisses, Winkel (Richtung) und Zeitprotokoll (über PC-Software) |
Lieferumfang | FLADE-R1-Platine, USB-Kabel, 2 × IR-Detektoren (PbS/PbSe), Software und Handbuch |
FAQs
für FLADE-R1 Blitz-Photodetektor
Er nutzt zwei Infrarotsensoren, die in einem Winkel zueinander angeordnet sind. Tritt ein Blitzereignis auf, vergleicht das System die Signale beider Sensoren, um die Richtung des Blitzes innerhalb einer Ebene zu bestimmen. Dazu werden Unterschiede in Signalstärke oder Zeitverhalten ausgewertet, um den Einfallswinkel abzuleiten.
Die spektrale Empfindlichkeit hängt vom installierten Detektortyp ab. Mit PbS-Sensoren deckt das System etwa ~1–3 µm ab, während PbSe-Sensoren die Empfindlichkeit auf etwa ~1,5–5 µm erweitern und so den Einsatz im nahen IR-Bereich sowie in Teilen des mittleren IR-Bereichs ermöglichen.
Die Elektronik ist auf das charakteristische Profil eines echten Blitzereignisses im Millisekundenbereich abgestimmt. Langsame thermische Veränderungen der Umgebung oder nicht zugehörige IR-Signale werden herausgefiltert, sodass der Detektor in erster Linie auf schnelle Blitzsignaturen reagiert und nicht auf Hintergrundschwankungen im IR-Bereich.
Ja. Die Vorverstärkerplatinen verwenden steckbare Detektormodule, sodass sich PbS- oder PbSe-Sensoren für Austausch, Wartung oder Tests verschiedener spektraler Empfindlichkeitsbereiche schnell wechseln lassen, ohne die gesamte Platine ersetzen zu müssen.
Für jedes erkannte Ereignis protokolliert die Software die Blitzamplitude, den berechneten Einfallswinkel bzw. die Ursprungsrichtung sowie einen Zeitstempel. Das unterstützt die Ereignisanalyse, die Leistungsbewertung und die Integration in umfassendere Detektionsabläufe.
Zu den typischen Einsatzbereichen zählen die Mündungsfeuerdetektion, die Entwicklung aktiver Schutzsysteme sowie Labor- und Feldforschung mit kurzzeitigen IR-emittierenden Ereignissen. Es eignet sich für Anwendungen, bei denen sowohl eine schnelle Blitzerkennung als auch Richtungsinformationen wichtig sind.
Das Gerät wird vollständig über USB mit 5 V versorgt und kann daher ohne separates externes Netzteil über einen Host-Computer oder eine USB-Stromquelle betrieben werden. Dieselbe USB-Verbindung wird auch für die Kommunikation mit der Steuerungssoftware verwendet.
Die mitgelieferte Steuerungssoftware ist für Windows XP und neuere Windows-Versionen ausgelegt und ermöglicht es Anwendern, Verstärkungs- und Schwellenwerte zu konfigurieren und Ereignisdaten in Echtzeit zu überwachen.
