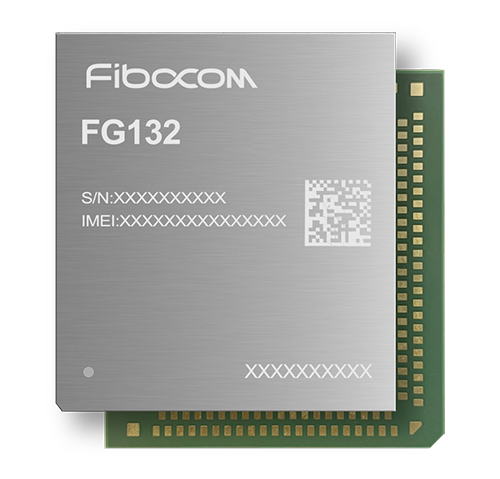

FG132 5G RedCap SMD module
Das FG132 5G RedCap LGA-Modul bringt 5G-Standalone-Konnektivität in Anwendungen, die weder den Datendurchsatz noch die Hardware-Komplexität eines vollwertigen eMBB-Moduls benötigen. Es unterstützt maximale 5G-Datenraten von 223 Mbps im Downlink und 123 Mbps im Uplink sowie LTE-Fallback, wenn kein geeignetes 5G-SA-Netz verfügbar ist. Das 32 × 29 × 2,4 mm große LGA-Gehäuse ist für die direkte Oberflächenmontage in kompakte Embedded-Systeme ausgelegt. Das Pin-Layout ist mit den Modulserien NL668 Cat 4 und MC116 Cat 1 kompatibel und kann so die Migration von bestehenden LTE-Designs unterstützen, vorbehaltlich einer vollständigen Hardware- und Softwarevalidierung. Typische Anwendungen sind industrielle Gateways und Router, Sicherheitskameras, Fixed-Wireless-Terminals, Stromversorgungsgeräte, fahrzeugvernetzte Systeme, mobile Hotspots und USB-Konnektivitätsgeräte. Mit vier regionalen Versionen können Entwickler Mobilfunkbänder und Zertifizierungsanforderungen gezielt auf den vorgesehenen Einsatzmarkt abstimmen.
Das FG132 5G RedCap LGA-Modul ist für Embedded- und Industrieprodukte konzipiert, die moderne 5G-Standalone-Konnektivität benötigen, jedoch ohne die Kosten, den Energiebedarf oder die Designkomplexität eines vollwertigen 5G-Hochdurchsatzmoduls.
Es kombiniert 3GPP Release 17 RedCap, LTE-Fallback, eine kompakte Oberflächenmontage und eine Auswahl an regionalen Varianten für globale, chinesische, europäische und nordamerikanische Deployments. Dadurch eignet es sich ideal für vernetzte Geräte wie industrielle Gateways, Router, Kameras, Fixed-Wireless-Terminals, fahrzeugvernetzte Systeme, Hotspots und USB-basierte Datengeräte.
Eigenschaften
- Unterstützung für 3GPP Release 17 RedCap – Bietet 5G-Konnektivität mit mittlerer Datenrate bei geringerer Systemkomplexität als voll ausgestattete 5G-Module.
- 5G NR Standalone-Betrieb – Verbindet sich direkt mit unterstützten 5G-SA-Netzen, ohne dass ein LTE-Anchor erforderlich ist.
- LTE-Fallback – Hält die Verbindung aufrecht, wenn kein kompatibler 5G-SA-Dienst verfügbar ist.
- 223 Mbps Downlink und 123 Mbps Uplink über 5G – Unterstützt datenintensive Industrie- und IoT-Anwendungen.
- Regionale Varianten GL, CN, EAU und NA – Erleichtern die Abstimmung von Frequenzbändern und Zulassungsanforderungen auf die Einsatzregion.
- 32 × 29 × 2,4 mm LGA-Gehäuse – Ermöglicht kompakte, oberflächenmontierte Produktdesigns.
- Pinkompatibilität mit den Serien NL668 und MC116 – Kann die Migration ausgewählter LTE-Cat-4- und Cat-1-Designs vereinfachen.
- Unterstützung für private Netze und Network Slicing – Geeignet für verwaltete industrielle und unternehmensweite 5G-Umgebungen.
- Dual-SIM-Schnittstellen – Bieten Flexibilität bei Netzbereitstellung und Produktarchitektur.
- USB-, PCIe- und USXGMII-Konnektivität – Unterstützt die Integration mit Host-Prozessoren und Netzwerkhardware.
- DFOTA-Unterstützung – Ermöglicht inkrementelle Remote-Firmware-Updates nach der Inbetriebnahme.
- Standard- und erweiterte Temperaturbereiche – Unterstützt den Einsatz in anspruchsvollen Industrieumgebungen.
Downloads
für FG132 5G RedCap SMD module
Verfügbare Modellvariationen
Alle verfügbaren Varianten und ein Vergleich ihrer Spezifikationen
| Spezifikation | FG132-GL | FG132-CN | FG132-EAU | FG132-NA |
|---|---|---|---|---|
Region | Global | China | Europa | Nordamerika |
Mobilfunktechnologie | 3GPP Release 17 5G RedCap Sub-6 und LTE | 3GPP Release 17 5G RedCap Sub-6 und LTE | 3GPP Release 17 5G RedCap Sub-6 und LTE | 3GPP Release 17 5G RedCap Sub-6 und LTE |
5G-Betriebsmodus | 5G NR SA | 5G NR SA | 5G NR SA | 5G NR SA |
LTE-Fallback | Ja | Ja | Ja | Ja |
Gehäuse | LGA | LGA | LGA | LGA |
Nennabmessungen | 32,0 × 29,0 × 2,4 mm | 32,0 × 29,0 × 2,4 mm | 32,0 × 29,0 × 2,4 mm | 32,0 × 29,0 × 2,4 mm |
Maßtoleranzen | 32 ±0,15 × 29 ±0,15 × 2,4 ±0,2 mm | 32 ±0,15 × 29 ±0,15 × 2,4 ±0,2 mm | 32 ±0,15 × 29 ±0,15 × 2,4 ±0,2 mm | 32 ±0,15 × 29 ±0,15 × 2,4 ±0,2 mm |
Versorgungsspannung | 3,3–4,3 V; typisch 3,8 V | 3,3–4,3 V; typisch 3,8 V | 3,3–4,3 V; typisch 3,8 V | 3,3–4,3 V; typisch 3,8 V |
Betriebstemperatur | −35 bis +75 °C | −35 bis +75 °C | −35 bis +75 °C | −35 bis +75 °C |
Erweiterter Temperaturbereich | −40 bis +85 °C | −40 bis +85 °C | −40 bis +85 °C | −40 bis +85 °C |
5G-NR-SA-Bänder | n1, n2, n3, n5, n7, n8, n12, n13, n14, n18, n20, n25, n26, n28, n30, n38, n40, n41, n48, n66, n70, n71, n77, n78 | n1, n3, n5, n8, n28, n40, n41, n78, n79 | n1, n3, n5, n7, n8, n20, n28, n38, n40, n41, n77, n78 | n2, n5, n7, n12, n13, n14, n25, n26, n30, n38, n41, n48, n66, n70, n71, n77, n78 |
LTE-Bänder | B1, B2, B3, B4, B5, B7, B8, B12, B13, B14, B17, B18, B19, B20, B25, B26, B28, B30, B34, B38, B39, B40, B41, B42, B43, B48, B66, B71 | B1, B3, B5, B8, B34, B38, B39, B40, B41 | B1, B3, B5, B7, B8, B20, B28, B38, B40, B41, B42, B43 | B2, B4, B5, B7, B12, B13, B14, B17, B25, B26, B30, B38, B41, B42, B43, B48, B66, B71 |
LTE-HPUE-Bänder | B38, B40, B41, B42, B43 | B38, B41 | B38, B40, B41, B42, B43 | B38, B41, B42, B43 |
5G-SA-Sub-6-Spitzendatenrate, 256QAM | 223 Mbit/s DL / 123 Mbit/s UL | 223 Mbit/s DL / 123 Mbit/s UL | 223 Mbit/s DL / 123 Mbit/s UL | 223 Mbit/s DL / 123 Mbit/s UL |
LTE-Spitzendatenrate, 256QAM | 195 Mbit/s DL / 75 Mbit/s UL | 195 Mbit/s DL / 75 Mbit/s UL | 195 Mbit/s DL / 75 Mbit/s UL | 195 Mbit/s DL / 75 Mbit/s UL |
Private 5G-Netzwerke | Ja | Ja | Ja | Ja |
Network Slicing | Ja | Ja | Ja | Ja |
Firmware-Update | DFOTA | DFOTA | DFOTA | DFOTA |
Treiber für Betriebssysteme | Windows, Linux und Android | Windows, Linux und Android | Windows, Linux und Android | Windows, Linux und Android |
GNSS | Ja | Ja | Ja | Ja |
SMS | Ja | Ja | Ja | Ja |
Sprache | Ja | Ja | Ja | Ja |
SIM-Schnittstellen | 2 | 2 | 2 | 2 |
USB | 1 × USB 2.0 | 1 × USB 2.0 | 1 × USB 2.0 | 1 × USB 2.0 |
UART | 3 | 3 | 3 | 3 |
ADC | 2 | 2 | 2 | 2 |
GPIO | Ja | Ja | Ja | Ja |
PCM | Ja | Ja | Ja | Ja |
I²S | Ja | Ja | Ja | Ja |
I²C | Ja | Ja | Ja | Ja |
PCIe | Ja | Ja | Ja | Ja |
Ethernet-Hostschnittstelle | USXGMII | USXGMII | USXGMII | USXGMII |
Einhaltung regulatorischer Vorgaben und Materialkonformität | CE, FCC, RoHS, HF, TSCA, RCM, REACH | CCC, SRRC, NAL, RoHS | CE, RoHS, REACH | FCC, RoHS, HF, TSCA |
Netzbetreiberzulassungen | T-Mobile, Verizon, AT&T* | Nicht aufgeführt | Nicht aufgeführt | T-Mobile, Verizon, AT&T* |
Branchenzertifizierungen | GCF, PTCRB | Nicht aufgeführt | Nicht aufgeführt | GCF, PTCRB |
Hinweis zu Zulassungen: Mit einem Sternchen gekennzeichnete Einträge bei Betreiberzulassungen oder Industriezertifizierungen sind als geplant oder in Entwicklung aufgeführt. Prüfen Sie den Zulassungsstatus der genauen regionalen FG132-Variante, bevor Sie mit der Zertifizierungsplanung, dem Design-Freeze oder der Markteinführung beginnen.
FAQs
für FG132 5G RedCap SMD module
Der angegebene 5G-Betriebsmodus ist 5G NR standalone. Wenn kein kompatibles 5G-SA-Netz verfügbar ist, kann das Modul LTE fallback nutzen, statt auf eine 5G-NSA-Verbindung angewiesen zu sein.
Laut veröffentlichter Spezifikation erreicht 5G SA maximal 223 Mbit/s im Downlink und 123 Mbit/s im Uplink. Für LTE sind 195 Mbit/s im Downlink und 75 Mbit/s im Uplink angegeben. Der tatsächliche Durchsatz hängt von den Netzbedingungen, den genutzten Bändern, der Signalqualität und der Konfiguration des Netzbetreibers ab.
Wählen Sie die Variante, indem Sie die unterstützten 5G-NR- und LTE-Bänder mit der Zielregion und dem jeweiligen Netzbetreiber abgleichen. Auch der Zulassungs- und Zertifizierungsstatus sollte geprüft werden, da die Versionen GL, CN, EAU und NA nicht über identische Zulassungen verfügen.
Das FG132 nutzt dasselbe Pin-Layout wie die Serien NL668 und MC116, was den Migrationsaufwand reduzieren kann. Dennoch sollten Entwickler PCB-Footprint, Stromversorgung, RF-Routing, Antennen, thermisches Verhalten, Schnittstellennutzung, Firmware und Host-Software prüfen, bevor sie es als direkten Ersatz betrachten.
Das Modul bietet USB 2.0, PCIe, USXGMII, drei UARTs, I²C, I²S, PCM, GPIO sowie zwei ADC-Eingänge. SPI ist bei den aktuellen FG132-Varianten als nicht verfügbar angegeben.
Ja. Sprache, SMS und GNSS sind für alle vier Varianten aufgeführt. Die Verfügbarkeit im fertigen Produkt kann außerdem von der Firmware-Konfiguration, dem Antennendesign, der Netzunterstützung und dem Dienstprofil des Netzbetreibers abhängen.
Der angegebene Standard-Betriebstemperaturbereich liegt bei −35 bis +75 °C. Zusätzlich ist für das Modul ein erweiterter Bereich von −40 bis +85 °C angegeben. Entwickler sollten prüfen, ob der Einsatz außerhalb des Standardbereichs die Leistung oder andere Anforderungen auf Systemebene beeinflusst.
Ja. Die Unterstützung von DFOTA ermöglicht die Remote-Bereitstellung inkrementeller Firmware-Pakete. Das kann das für Updates benötigte Datenvolumen reduzieren und die Wartung von Geräteflotten vereinfachen.
Ja. Die FG132-Serie unterstützt private 5G-Netze und Network Slicing. Die Kompatibilität mit einem bestimmten privaten Netz sollte dennoch anhand von SA-Core, genutzten Bändern, SIM-Provisioning und Netzwerkkonfiguration geprüft werden.
Nein. Mit einem Sternchen gekennzeichnete Einträge sind als geplant oder in Entwicklung aufgeführt. Prüfen Sie den aktuellen Zulassungsstatus der genauen regionalen Variante, bevor Sie die Zertifizierung planen oder die Produktion freigeben.
