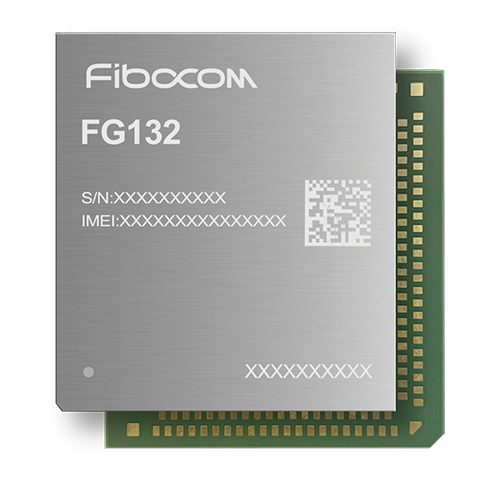

De FG132 5G RedCap LGA-module biedt 5G standalone-connectiviteit voor toepassingen die niet de doorvoercapaciteit of hardwarecomplexiteit van een volwaardige eMBB-module nodig hebben. De module ondersteunt maximale 5G-datasnelheden van 223 Mbps downlink en 123 Mbps uplink, samen met LTE fallback wanneer geen geschikt 5G SA-netwerk beschikbaar is. De LGA-behuizing van 32 × 29 × 2,4 mm is bedoeld voor directe surface-mount integratie in compacte embedded apparatuur. De pinindeling is compatibel met de module-series NL668 Cat 4 en MC116 Cat 1, wat migratie vanaf bestaande LTE-ontwerpen kan ondersteunen, mits volledige hardware- en softwarevalidatie plaatsvindt. Typische toepassingen zijn onder meer industriële gateways en routers, beveiligingscamera’s, fixed wireless terminals, voedingsapparatuur, voertuiggekoppelde systemen, mobiele hotspots en USB-connectiviteitsapparaten. Met vier regionale versies kunnen ontwerpers cellulaire banden en certificeringseisen afstemmen op de beoogde uitrolmarkt.
De FG132 5G RedCap LGA-module is ontworpen voor embedded en industriële producten die moderne 5G standalone-connectiviteit nodig hebben, zonder de kosten, het energieprofiel of de ontwerpcomplexiteit van een volwaardige 5G-module met hoge doorvoercapaciteit.
De module combineert 3GPP Release 17 RedCap, LTE fallback, compacte surface-mount integratie en een keuze aan regionale varianten voor wereldwijde, Chinese, Europese en Noord-Amerikaanse implementaties. Daardoor is zij zeer geschikt voor verbonden apparatuur zoals industriële gateways, routers, camera’s, fixed wireless terminals, voertuiggekoppelde systemen, hotspots en USB-gebaseerde data-apparaten.
Bereikfuncties
Een algemeen overzicht van wat dit bereik te bieden heeft
- Ondersteuning voor 3GPP Release 17 RedCap – Biedt 5G-connectiviteit met gemiddelde datasnelheden en een lagere systeemcomplexiteit dan volwaardige 5G-modules.
- 5G NR standalone-functionaliteit – Verbindt rechtstreeks met ondersteunde 5G SA-netwerken zonder LTE-anchor.
- LTE fallback – Behoudt connectiviteit waar geen compatibele 5G SA-dienst beschikbaar is.
- 223 Mbps downlink en 123 Mbps uplink op 5G – Ondersteunt data-intensieve industriële en IoT-toepassingen.
- Regionale varianten GL, CN, EAU en NA – Helpt frequentiebanden en goedkeuringsvereisten af te stemmen op de uitrolregio.
- 32 × 29 × 2,4 mm LGA-behuizing – Maakt compacte, surface-mounted productontwerpen mogelijk.
- Pincompatibiliteit met de series NL668 en MC116 – Kan migratie vanaf geselecteerde LTE Cat 4- en Cat 1-ontwerpen vereenvoudigen.
- Ondersteuning voor private netwerken en network slicing – Geschikt voor beheerde industriële en zakelijke 5G-omgevingen.
- Dual SIM-interfaces – Biedt flexibiliteit voor netwerkprovisioning en productarchitectuur.
- USB-, PCIe- en USXGMII-connectiviteit – Ondersteunt integratie met hostprocessors en netwerkhardware.
- DFOTA-ondersteuning – Maakt incrementele firmware-updates op afstand na uitrol mogelijk.
- Standaard en uitgebreide temperatuurbereiken – Ondersteunt gebruik in veeleisende industriële omgevingen.
Downloads
voor FG132 5G RedCap SMD module
Wat zit er in dit assortiment?
Alle varianten in het assortiment en een vergelijking van wat ze bieden
| Specificatie | FG132-GL | FG132-CN | FG132-EAU | FG132-NA |
|---|---|---|---|---|
Regio | Wereldwijd | China | Europa | Noord-Amerika |
Cellulaire technologie | 3GPP Release 17 5G RedCap Sub-6 en LTE | 3GPP Release 17 5G RedCap Sub-6 en LTE | 3GPP Release 17 5G RedCap Sub-6 en LTE | 3GPP Release 17 5G RedCap Sub-6 en LTE |
5G-bedrijfsmodus | 5G NR SA | 5G NR SA | 5G NR SA | 5G NR SA |
LTE-terugval | Ja | Ja | Ja | Ja |
Behuizing | LGA | LGA | LGA | LGA |
Nominale afmetingen | 32,0 × 29,0 × 2,4 mm | 32,0 × 29,0 × 2,4 mm | 32,0 × 29,0 × 2,4 mm | 32,0 × 29,0 × 2,4 mm |
Maattoleranties | 32 ±0,15 × 29 ±0,15 × 2,4 ±0,2 mm | 32 ±0,15 × 29 ±0,15 × 2,4 ±0,2 mm | 32 ±0,15 × 29 ±0,15 × 2,4 ±0,2 mm | 32 ±0,15 × 29 ±0,15 × 2,4 ±0,2 mm |
Voedingsspanning | 3,3–4,3 V; typisch 3,8 V | 3,3–4,3 V; typisch 3,8 V | 3,3–4,3 V; typisch 3,8 V | 3,3–4,3 V; typisch 3,8 V |
Bedrijfstemperatuur | −35 tot +75 °C | −35 tot +75 °C | −35 tot +75 °C | −35 tot +75 °C |
Uitgebreid temperatuurbereik | −40 tot +85 °C | −40 tot +85 °C | −40 tot +85 °C | −40 tot +85 °C |
5G NR SA-banden | n1, n2, n3, n5, n7, n8, n12, n13, n14, n18, n20, n25, n26, n28, n30, n38, n40, n41, n48, n66, n70, n71, n77, n78 | n1, n3, n5, n8, n28, n40, n41, n78, n79 | n1, n3, n5, n7, n8, n20, n28, n38, n40, n41, n77, n78 | n2, n5, n7, n12, n13, n14, n25, n26, n30, n38, n41, n48, n66, n70, n71, n77, n78 |
LTE-banden | B1, B2, B3, B4, B5, B7, B8, B12, B13, B14, B17, B18, B19, B20, B25, B26, B28, B30, B34, B38, B39, B40, B41, B42, B43, B48, B66, B71 | B1, B3, B5, B8, B34, B38, B39, B40, B41 | B1, B3, B5, B7, B8, B20, B28, B38, B40, B41, B42, B43 | B2, B4, B5, B7, B12, B13, B14, B17, B25, B26, B30, B38, B41, B42, B43, B48, B66, B71 |
LTE HPUE-banden | B38, B40, B41, B42, B43 | B38, B41 | B38, B40, B41, B42, B43 | B38, B41, B42, B43 |
5G SA Sub-6 pieksnelheid, 256QAM | 223 Mbps DL / 123 Mbps UL | 223 Mbps DL / 123 Mbps UL | 223 Mbps DL / 123 Mbps UL | 223 Mbps DL / 123 Mbps UL |
LTE-pieksnelheid, 256QAM | 195 Mbps DL / 75 Mbps UL | 195 Mbps DL / 75 Mbps UL | 195 Mbps DL / 75 Mbps UL | 195 Mbps DL / 75 Mbps UL |
Private 5G-netwerken | Ja | Ja | Ja | Ja |
Network slicing | Ja | Ja | Ja | Ja |
Firmware-update | DFOTA | DFOTA | DFOTA | DFOTA |
Drivers voor besturingssystemen | Windows, Linux en Android | Windows, Linux en Android | Windows, Linux en Android | Windows, Linux en Android |
GNSS | Ja | Ja | Ja | Ja |
SMS | Ja | Ja | Ja | Ja |
Spraak | Ja | Ja | Ja | Ja |
SIM-interfaces | 2 | 2 | 2 | 2 |
USB | 1 × USB 2.0 | 1 × USB 2.0 | 1 × USB 2.0 | 1 × USB 2.0 |
UART | 3 | 3 | 3 | 3 |
ADC | 2 | 2 | 2 | 2 |
GPIO | Ja | Ja | Ja | Ja |
PCM | Ja | Ja | Ja | Ja |
I²S | Ja | Ja | Ja | Ja |
I²C | Ja | Ja | Ja | Ja |
PCIe | Ja | Ja | Ja | Ja |
Ethernet-hostinterface | USXGMII | USXGMII | USXGMII | USXGMII |
Naleving van regelgeving en materiaalvereisten | CE, FCC, RoHS, HF, TSCA, RCM, REACH | CCC, SRRC, NAL, RoHS | CE, RoHS, REACH | FCC, RoHS, HF, TSCA |
Goedkeuringen van operators | T-Mobile, Verizon, AT&T* | Niet vermeld | Niet vermeld | T-Mobile, Verizon, AT&T* |
Industriecertificeringen | GCF, PTCRB | Niet vermeld | Niet vermeld | GCF, PTCRB |
Goedkeuringsopmerking: Onderdelen die in de operatorgoedkeuringen of branchecertificeringen met een asterisk zijn gemarkeerd, staan vermeld als gepland of in ontwikkeling. Controleer de goedkeuringsstatus van de exacte regionale FG132-variant voordat u begint met certificeringsplanning, een design freeze of marktintroductie.
Veelgestelde vragen
voor FG132 5G RedCap SMD module
De opgegeven 5G-bedrijfsmodus is 5G NR standalone. Als er geen compatibel 5G SA-netwerk beschikbaar is, kan de module LTE fallback gebruiken in plaats van op een 5G NSA-verbinding te vertrouwen.
In de gepubliceerde specificatie staan pieksnelheden voor 5G SA van 223 Mbps downlink en 123 Mbps uplink. Voor LTE staat 195 Mbps downlink en 75 Mbps uplink vermeld. De werkelijke doorvoersnelheid hangt af van de netwerkomstandigheden, het gebruik van frequentiebanden, de signaalkwaliteit en de configuratie van de operator.
Kies de variant door de ondersteunde 5G NR– en LTE-banden te vergelijken met de beoogde implementatieregio en netwerkoperator. Controleer ook de goedkeurings- en certificeringsstatus, omdat de versies GL, CN, EAU en NA niet over dezelfde goedkeuringen beschikken.
De FG132 heeft dezelfde pinindeling als de series NL668 en MC116, wat de migratie-inspanning kan beperken. Toch moeten engineers eerst de PCB-footprint, voedingsvoorziening, RF-routering, antennes, thermisch gedrag, interfacegebruik, firmware en hostsoftware valideren voordat zij de module als een directe vervanger beschouwen.
De module biedt USB 2.0, PCIe, USXGMII, drie UART’s, I²C, I²S, PCM, GPIO en twee ADC-ingangen. SPI staat voor de huidige FG132-varianten vermeld als niet beschikbaar.
Ja. Spraak, sms en GNSS staan vermeld voor alle vier de varianten. De beschikbaarheid in een eindproduct kan ook afhangen van de firmwareconfiguratie, het antenneontwerp, netwerkondersteuning en het serviceprofiel van de operator.
Het opgegeven standaard bedrijfstemperatuurbereik is −35 tot +75 °C. Voor de module staat ook een uitgebreid bereik van −40 tot +85 °C vermeld. Ontwerpers moeten nagaan of gebruik buiten het standaardbereik invloed heeft op de prestaties of op andere vereisten op systeemniveau.
Ja. Ondersteuning voor DFOTA maakt het mogelijk om incrementele firmwarepakketten op afstand uit te rollen, wat het dataverbruik voor updates kan verlagen en het beheer van fleets kan vereenvoudigen.
Ja. De FG132-serie ondersteunt private 5G-netwerken en network slicing. De compatibiliteit met een specifiek privaat netwerk moet nog steeds worden gecontroleerd aan de hand van de SA-core, gebruikte banden, SIM-provisioning en netwerkconfiguratie.
Nee. Vermeldingen met een asterisk staan aangegeven als gepland of in ontwikkeling. Controleer de actuele goedkeuringsstatus van de exacte regionale variant voordat u begint met certificeringsplanning of vrijgave voor productie.
