RF-Kombinierer
Die SEHC-Serie ist eine Produktfamilie von Multiband-RF-Kombinierern für Kommunikationssysteme, die mehrere Frequenzpfade in einer einzigen RF-Baugruppe benötigen. Das Portfolio umfasst Konfigurationen mit zwei, drei, vier, fünf, sechs und acht Pfaden. Über die verfügbaren Modelle hinweg reichen die nutzbaren Durchlassbänder von 380 MHz bis 5850 MHz. Ausgewählte Varianten kombinieren GPS- und Wi-Fi-Frequenzen, während eine weitere Konfiguration RFID- und LoRa-Pfade ergänzt. Andere Modelle decken Mobilfunk-Frequenzzuweisungen sowie gepaarte Uplink- und Downlink-Bereiche ab. Zu den elektrischen Auswahlkriterien zählen Einfügedämpfung, Rückflussdämpfung, Welligkeit und Dämpfung unter definierten Frequenzbedingungen. Darüber hinaus können Ingenieure bei der Bewertung von Einbauraum und Anforderungen an die Systemintegration auch die Gehäuseabmessungen vergleichen.
Die SEHC Series Multi-band RF Combiners sind für RF-Systeme ausgelegt, in denen mehrere definierte Frequenzpfade in einer einzigen Baugruppe kombiniert werden müssen. Die verfügbaren Modelle decken ein breites Spektrum an Mobilfunk- und Wireless-Anwendungen ab, darunter GPS, Wi-Fi, RFID und LoRa, mit modellspezifischer Anzahl an Pfaden, Durchlassbändern und elektrischer Performance.
Innerhalb der Serie können Ingenieure von kompakten Geräten mit wenigen Pfaden bis hin zu komplexeren Multiband-Konfigurationen wählen und dabei Einfügedämpfung, Rückflussdämpfung, Dämpfung und Gehäusegröße für die Integration in das Zielsystem vergleichen.
Eigenschaften
- Zwei bis acht RF-Pfade – Unterstützt Systeme, in denen mehrere zugewiesene Frequenzbereiche kombiniert werden müssen.
- Durchlassbänder von 380 MHz bis 5850 MHz – Deckt eine breite Auswahl an Mobilfunk- und drahtlosen Kommunikationsfrequenzen ab.
- Maximale Einfügedämpfung von 0,3 dB bis 1,8 dB – Hilft Ingenieuren, die Verluste des Kombinierers im RF-Link-Budget zu berücksichtigen.
- Minimale Rückflussdämpfung von 15 dB bis 20 dB – Bietet definierte Kriterien für die Eingangsanpassung bei der Modellauswahl.
- Modellspezifische Dämpfung von 10 dB bis 90 dB – Unterstützt die Planung von Unterdrückung und Isolation zwischen Frequenzpfaden.
- GPS- und Wi-Fi-Konfigurationen – Ermöglicht die Kombination von Bändern für Satellitennavigation und drahtlose Netzwerke in einer einzigen Baugruppe.
- RFID- und LoRa-Option – Bietet zusätzliche Pfade für Anwendungen mit vernetzten Geräten und energieeffizienter Funktechnik.
- Mehrere Gehäusegrößen – Ermöglicht die mechanische Auswahl entsprechend dem verfügbaren Einbauraum.
Verfügbare Modellvariationen
Alle verfügbaren Varianten und ein Vergleich ihrer Spezifikationen

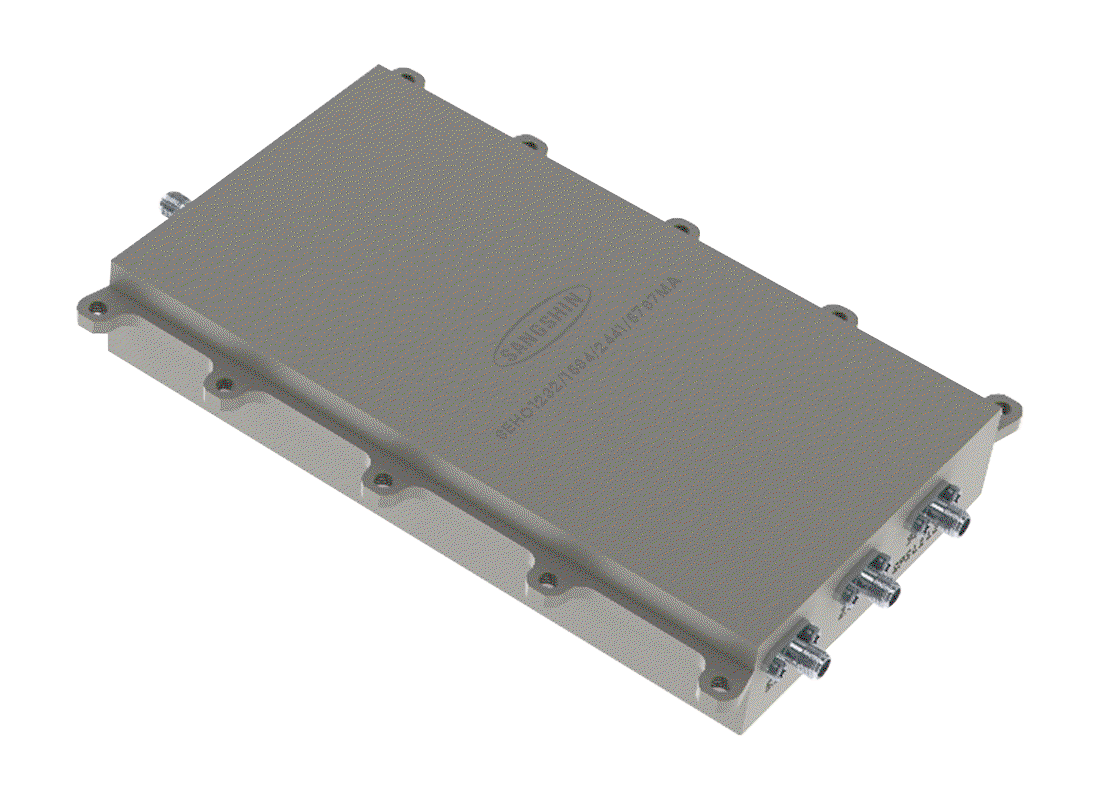

| Teilenr. | Klassifizierung | Band | Frequenzpfade | Startfrequenz [MHz] | Mittenfrequenz [MHz] | Endfrequenz [MHz] | Einfügedämpfung [dB/max.] | Rückflussdämpfung [dB/min.] | Welligkeit [dB/max.] | Dämpfung [dB/min.] | Abmessungen (L × B × H) [mm] |
|---|---|---|---|---|---|---|---|---|---|---|---|
SEHC1232/1584/2441/5787MA | Kombiner | GPS | 4 | 1164 | 1232 | 1300 | 0.5 | 15 | 0.5 | 10 @ 1114MHz 10 @ 1350MHz | 167 × 184 × 36 |

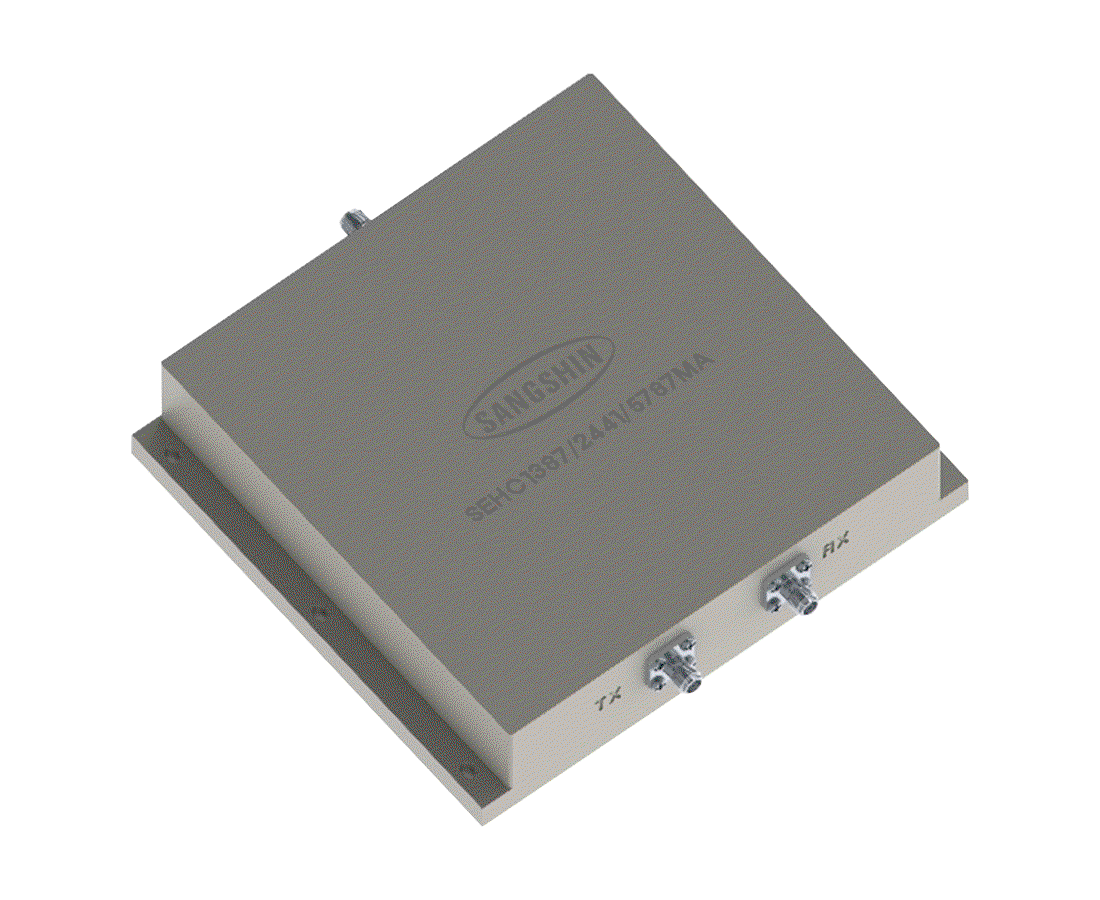

SEHC1387/2441/5787MA | Kombiner | GPS | 3 | 1164 | 1387 | 1610 | 0.5 | 15 | 0.5 | 15 @ 2400~2483,5MHz | 53,5 × 80,5 × 29 |
SEHC1945/2135/1975/2165MA | Kombinierer | 1 | 4 | 1940 | 1945 | 1950 | 0.5 | 20 | 30 @ Jedes Band | 165 × 272 × 110 | |
SEHC670/1795/2060/2595MA | Kombinierer | 3 | 4 | 380 | 670 | 960 | 0.3 | 18 | 50 @ Jedes Band | 216 × 230 × 52 | |
SEHC707/782/742/833/878/1882/ 1962/1742/2132MA | Kombinierer | 85 13 | 8 | 777 | 782 | 787 | 1,8 | 15 | 1,2 | 75~90 @ Jedes Band | 220 × 230 × 100 |

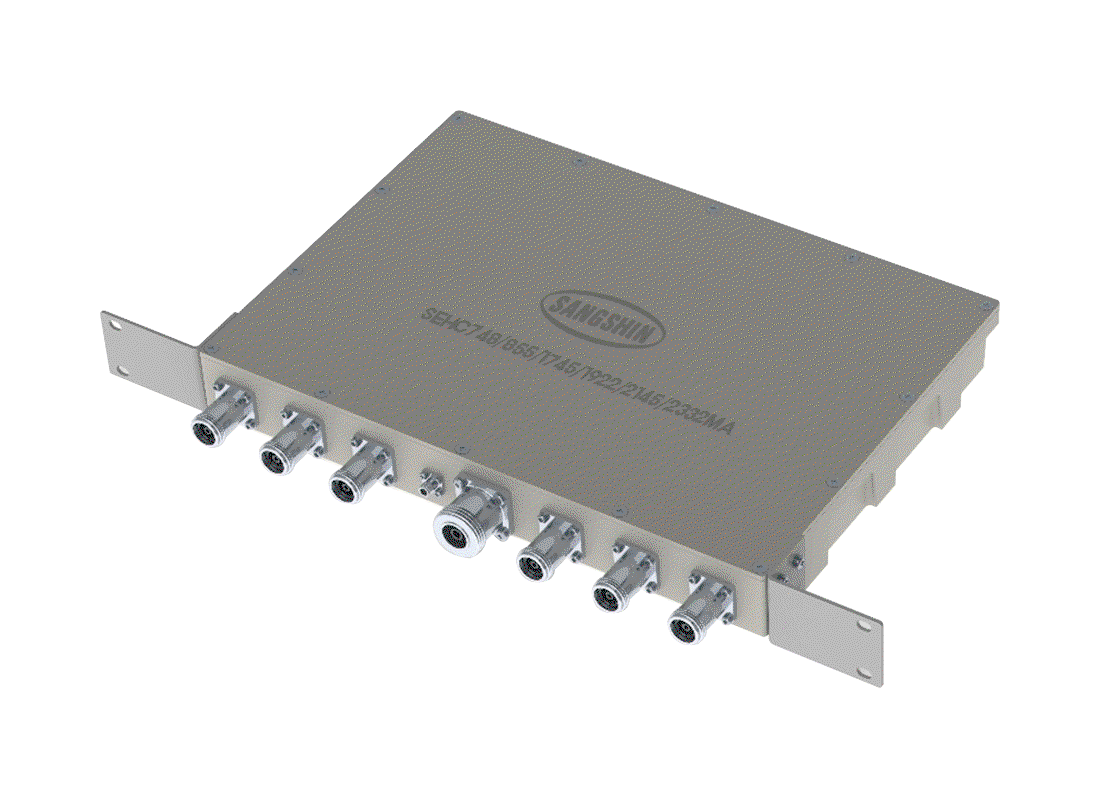

SEHC748/855/1745/1922/2145/2332MA | Kombinierer | 28 | 6 | 698 | 748 | 798 | 0.5 | 20 | 0.5 | 25 @ 2800~5380MHz | 244 × 482.6 × 44 |
SEHC754/836/1925/1742/2132MA | Kombinierer | 44 | 5 | 698 | 754 | 806 | 0.5 | 20 | 0.4 | 50 @ Jedes Band | 177 × 211 × 57 |
SEHC826/920MA | Kombinierer | 8 | 2 | 790 | 826 | 862 | 0.3 | 18 | 50 bei 880~960MHz | 270 × 372 × 75 | |
SEHC844/889/1775/1867/1925/2115MA | Kombiner | 5 | 6 | 839 | 844 | 849 | 1,7 | 20 | 1,5 |
| 180 × 194 × 95 |

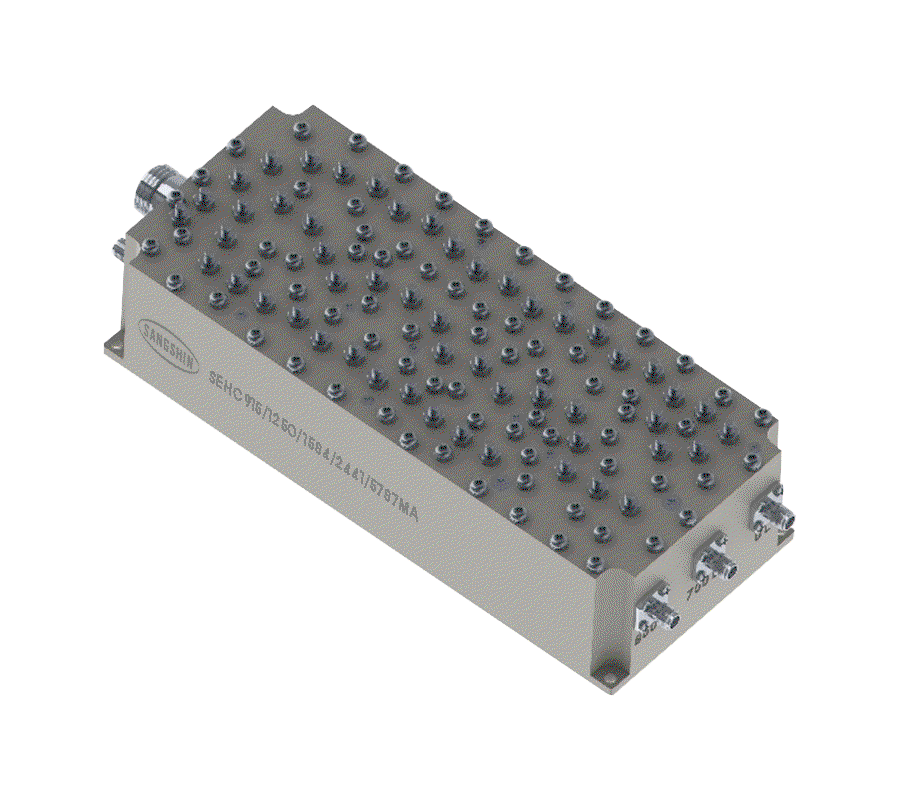

SEHC915/1250/1584/2441/5787MA | Kombiner | RFID | 5 | 902 | 915 | 928 | 0,5 | 15 | 0.5 | 50 bei 1200~1300MHz | 167 × 184 × 36 |
FAQs
für RF-Kombinierer
Über die gesamte Serie hinweg reichen die aufgeführten Durchlassbänder von 380 MHz bis 5850 MHz. Jede Teilenummer hat ihre eigene Kombination aus Start-, Mitten- und Endfrequenzen. Die Auswahl sollte sich daher an der erforderlichen Pfadzuordnung orientieren und nicht allein am Gesamtbereich.
Das Portfolio umfasst Konfigurationen mit zwei, drei, vier, fünf, sechs und acht Pfaden. Das SEHC826/920MA ist ein Modell mit zwei Pfaden, während das SEHC707/782/742/833/878/1882/1962/1742/2132MA als Modell mit acht Pfaden aufgeführt ist.
Die SEHC1232/1584/2441/5787MA und SEHC1387/2441/5787MA umfassen GPS- und Wi-Fi-Frequenzreferenzen. Das SEHC915/1250/1584/2441/5787MA deckt zusätzlich zu RFID- und LoRa-Pfaden ebenfalls GPS und Wi-Fi ab.
Der SEHC915/1250/1584/2441/5787MA ist die Fünfpfad-Konfiguration für RFID-, LoRa-, GPS- und Wi-Fi-Anwendungen. Die angegebenen Durchlassbänder sind 902–928 MHz, 1200–1300 MHz, 1559–1610 MHz, 2400–2483,5 MHz und 5725–5850 MHz.
Die maximalen Einfügungsdämpfungswerte liegen je nach ausgewähltem Modell und Frequenzpfad zwischen 0,3 dB und 1,8 dB. Modelle wie SEHC670/1795/2060/2595MA und SEHC826/920MA sind mit einem Maximalwert von 0,3 dB aufgeführt, während einige Mehrpfad-Varianten für einzelne Bänder unterschiedliche Werte aufweisen.
Die Dämpfung ist für bestimmte Frequenzen, über definierte Sperrbereiche oder separat für jedes Band angegeben. Ingenieure sollten die angegebene Dämpfungsbedingung mit der tatsächlichen Störfrequenz und der erforderlichen Isolation vergleichen, anstatt sie als Breitbandwert zu betrachten.
Die angegebenen Längen reichen von 53,5 mm bis 270 mm, die Breiten von 80,5 mm bis 482,6 mm und die Höhen von 29 mm bis 110 mm. Die Gehäuseabmessungen variieren unabhängig von der Anzahl der Pfade und sollten für die ausgewählte Teilenummer geprüft werden.
Steckerkonfiguration, Wellenwiderstand, Belastbarkeit, Betriebstemperatur, Umgebungsabdichtung und Montagedetails sind in der Spezifikationstabelle nicht definiert. Diese Parameter sollten für das ausgewählte Bauteil bestätigt werden, bevor das HF- und mechanische Design abgeschlossen wird.
