La série SEHC est une famille de combineurs RF multibandes conçus pour les systèmes de communication qui nécessitent plusieurs voies de fréquence au sein d’un même ensemble RF. La gamme comprend des configurations à deux, trois, quatre, cinq, six et huit voies. Selon les modèles disponibles, les bandes passantes de fonctionnement s’étendent de 380 MHz à 5850 MHz. Certaines variantes combinent les fréquences GPS et Wi-Fi, tandis qu’une autre configuration ajoute des voies RFID et LoRa. D’autres modèles couvrent les attributions de fréquences cellulaires ainsi que des plages appairées de liaison montante et de liaison descendante. Les données électriques de sélection incluent la perte d’insertion, la perte de retour, l’ondulation et l’atténuation dans des conditions de fréquence définies. Les ingénieurs peuvent également comparer les dimensions des boîtiers pour évaluer l’espace d’installation disponible et les exigences d’intégration système.
Les combineurs RF multibandes de la série SEHC sont conçus pour les systèmes RF qui doivent regrouper plusieurs voies de fréquence définies dans un seul ensemble. Les modèles disponibles couvrent un large éventail d’applications cellulaires et sans fil, notamment GPS, Wi-Fi, RFID et LoRa, avec un nombre de voies, des bandes passantes et des performances électriques propres à chaque modèle.
Sur l’ensemble de la gamme, les ingénieurs peuvent choisir entre des unités compactes avec peu de voies et des configurations multibandes plus complexes, tout en comparant la perte d’insertion, la perte de retour, l’atténuation et la taille du boîtier pour l’intégration dans le système cible.
Caractéristiques de la gamme
Un aperçu général de ce que cette gamme offre
- De deux à huit voies RF – Convient aux systèmes qui doivent combiner plusieurs plages de fréquences attribuées.
- Bandes passantes de 380 MHz à 5850 MHz – Couvre un large choix de fréquences de communication cellulaires et sans fil.
- Perte d’insertion maximale de 0,3 dB à 1,8 dB – Aide les ingénieurs à prendre en compte les pertes du combineur dans le bilan de liaison RF.
- Perte de retour minimale de 15 dB à 20 dB – Fournit des critères définis d’adaptation en entrée pour la sélection du modèle.
- Atténuation spécifique au modèle de 10 dB à 90 dB – Facilite la planification du rejet et de l’isolation entre les voies de fréquence.
- Configurations GPS et Wi-Fi – Permet de combiner dans un même ensemble les bandes de navigation par satellite et de réseau sans fil.
- Option RFID et LoRa – Fournit des voies supplémentaires pour les applications d’appareils connectés et de communication sans fil basse consommation.
- Plusieurs tailles de boîtier – Permet un choix mécanique adapté à l’espace d’installation disponible.
Qu’est-ce qu’il y a dans cette gamme ?
Toutes les variantes de la gamme et une comparaison de ce qu’elles offrent

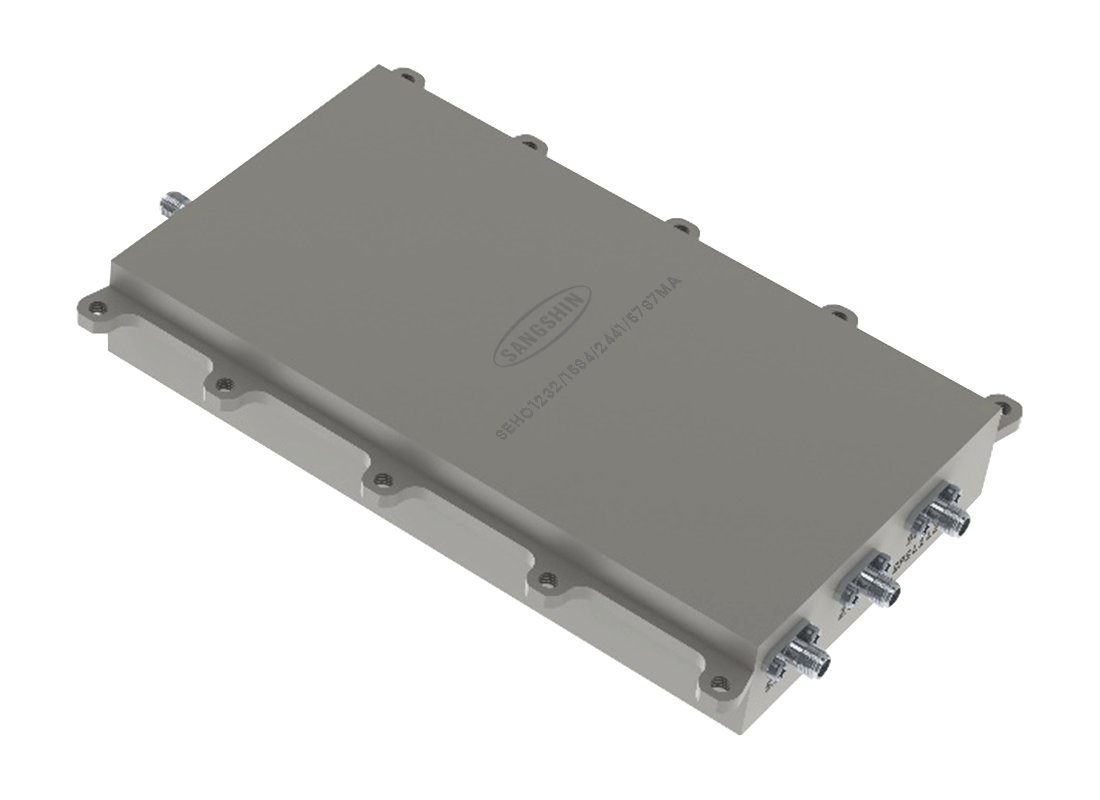

| N° de pièce | Classification | Bande | Voies de fréquence | Fréq. de début [MHz] | Fréq. centrale [MHz] | Fréq. de fin [MHz] | Perte d’insertion [dB/max.] | Perte de retour [dB/min.] | Ondulation [dB/max.] | Atténuation [dB/min.] | Dimensions (L × l × H) [mm] |
|---|---|---|---|---|---|---|---|---|---|---|---|
SEHC1232/1584/2441/5787MA | Combineur | GPS | 4 | 1164 | 1232 | 1300 | 0.5 | 15 | 0.5 | 10 @ 1114MHz 10 @ 1350MHz | 167 × 184 × 36 |

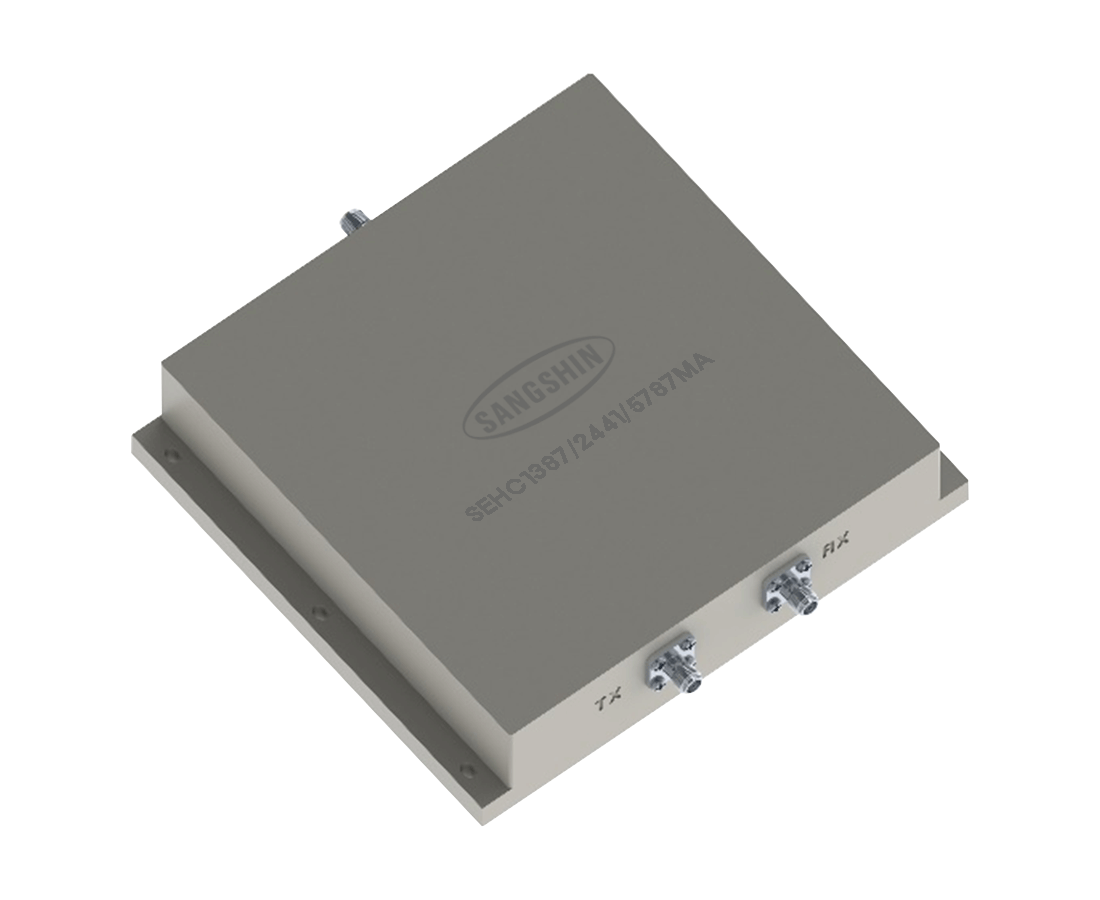

SEHC1387/2441/5787MA | Combineur | GPS | 3 | 1164 | 1387 | 1610 | 0.5 | 15 | 0.5 | 15 @ 2400~2483,5MHz | 53,5 × 80,5 × 29 |
SEHC1945/2135/1975/2165MA | Combineur | 1 | 4 | 1940 | 1945 | 1950 | 0.5 | 20 | 30 @ chaque bande | 165 × 272 × 110 | |
SEHC670/1795/2060/2595MA | Combineur | 3 | 4 | 380 | 670 | 960 | 0.3 | 18 | 50 @ chaque bande | 216 × 230 × 52 | |
SEHC707/782/742/833/878/1882/ 1962/1742/2132MA | Combineur | 85 13 | 8 | 777 | 782 | 787 | 1,8 | 15 | 1,2 | 75~90 @ chaque bande | 220 × 230 × 100 |

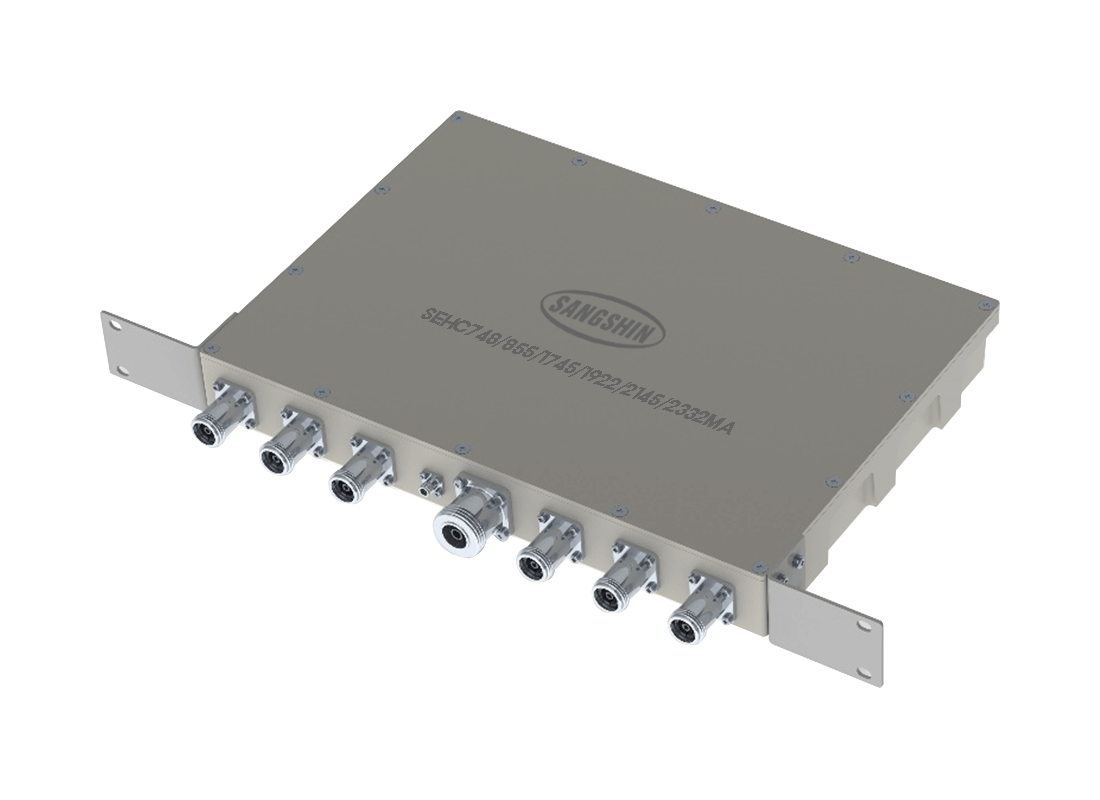

SEHC748/855/1745/1922/2145/2332MA | Combineur | 28 | 6 | 698 | 748 | 798 | 0.5 | 20 | 0.5 | 25 @ 2800~5380MHz | 244 × 482,6 × 44 |
SEHC754/836/1925/1742/2132MA | Combinateur | 44 | 5 | 698 | 754 | 806 | 0.5 | 20 | 0.4 | 50 @ Chaque bande | 177 × 211 × 57 |
SEHC826/920MA | Combinateur | 8 | 2 | 790 | 826 | 862 | 0.3 | 18 | 50 @ 880~960MHz | 270 × 372 × 75 | |
SEHC844/889/1775/1867/1925/2115MA | Combinateur | 5 | 6 | 839 | 844 | 849 | 1.7 | 20 | 1.5 |
| 180 × 194 × 95 |

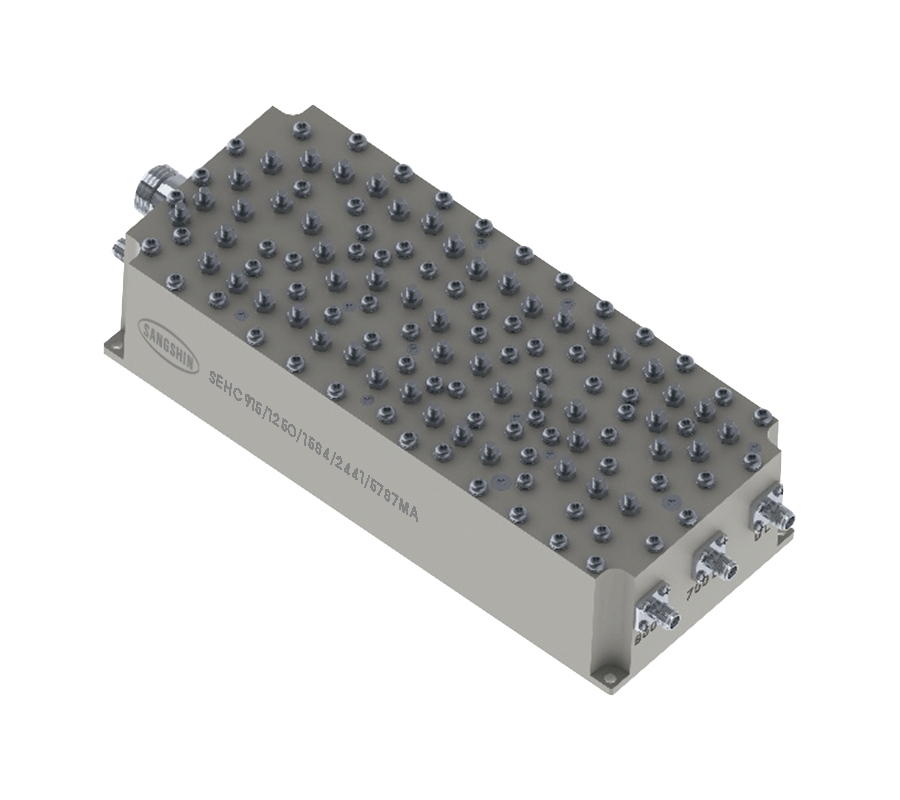

SEHC915/1250/1584/2441/5787MA | Combinateur | RFID | 5 | 902 | 915 | 928 | 0.5 | 15 | 0.5 | 50 @ 1200~1300MHz | 167 × 184 × 36 |
FAQs
pour Combineurs RF
Sur l’ensemble de la gamme, les bandes passantes indiquées s’étendent de 380 MHz à 5850 MHz. Chaque référence possède sa propre combinaison de fréquences de début, centrale et de fin ; la sélection doit donc se baser sur l’affectation de voies requise plutôt que sur la seule plage globale.
La gamme comprend des configurations à deux, trois, quatre, cinq, six et huit voies. Le SEHC826/920MA est un modèle à deux voies, tandis que le SEHC707/782/742/833/878/1882/1962/1742/2132MA est répertorié comme un modèle à huit voies.
Les SEHC1232/1584/2441/5787MA et SEHC1387/2441/5787MA incluent des références de fréquences GPS et Wi-Fi. Le SEHC915/1250/1584/2441/5787MA couvre également les fréquences GPS et Wi-Fi, ainsi que des voies RFID et LoRa.
Le SEHC915/1250/1584/2441/5787MA est la configuration à cinq voies identifiée pour les applications RFID, LoRa, GPS et Wi-Fi. Ses bandes passantes indiquées sont de 902–928 MHz, 1200–1300 MHz, 1559–1610 MHz, 2400–2483,5 MHz et 5725–5850 MHz.
Les valeurs maximales de perte d’insertion vont de 0,3 dB à 1,8 dB, selon le modèle choisi et la voie de fréquence. Des modèles comme les SEHC670/1795/2060/2595MA et SEHC826/920MA affichent une valeur maximale de 0,3 dB, tandis que certaines variantes multivoies présentent des valeurs différentes selon les bandes.
L’atténuation est définie à des fréquences spécifiques, sur certaines plages de réjection ou séparément pour chaque bande. Les ingénieurs doivent comparer la condition d’atténuation indiquée avec la fréquence réelle du signal perturbateur et le niveau d’isolation requis, plutôt que de la considérer comme une valeur large bande.
Les longueurs indiquées vont de 53,5 mm à 270 mm, les largeurs de 80,5 mm à 482,6 mm et les hauteurs de 29 mm à 110 mm. Les dimensions du boîtier varient indépendamment du nombre de voies et doivent être vérifiées pour la référence sélectionnée.
La configuration des connecteurs, l’impédance caractéristique, la puissance admissible, la température de fonctionnement, l’étanchéité environnementale et les détails de montage ne sont pas définis dans le tableau des spécifications. Ces paramètres doivent être confirmés pour la référence sélectionnée avant de finaliser la conception RF et mécanique.
