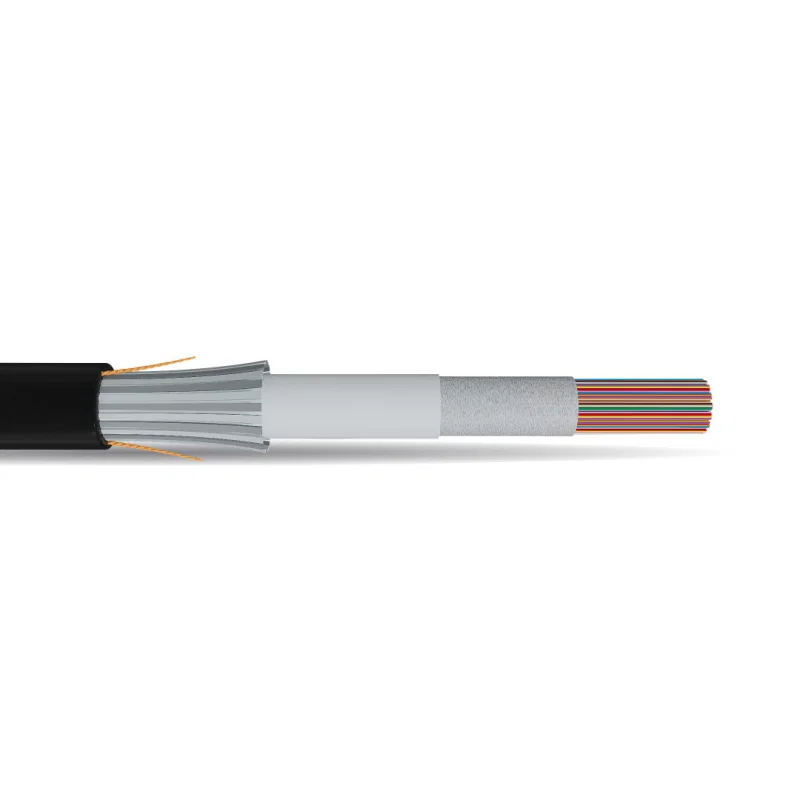

RollR® Rollable Ribbon Central Core Microcable

Die Rollable-Ribbon-Technologie ist ein Verfahren zur Bündelung optischer Fasern, das die Vorteile flacher Faserbänder mit der Flexibilität von Einzelfasern kombiniert. Bei einem Rollable Ribbon werden einzelne Fasern in einer flexiblen Gitterstruktur punktuell miteinander verbunden. Dadurch kann ein vollständiges Faserband auf einmal massengespleißt werden – ähnlich wie ein herkömmliches Flachband – zugleich lässt sich das Band für die Verlegung aufrollen oder zu einem kleineren Kreis bündeln. Das Ergebnis ist eine deutlich höhere Faserdichte im Kabel (mehr Fasern auf gleichem Raum) und ein einfacheres Fasermanagement, da sich die verbundenen Fasern bei Installation und Spleißen nach Bedarf biegen und voneinander trennen lassen.

Dieses Microcable ist für Mikrorohr-Installationen im Außenbereich von Tele­kommunikationsnetzen ausgelegt – zum Beispiel in städtischen Glasfasertrassen, Zugangsnetzen oder Fiber-to-the-Premises-Installationen mit begrenztem Rohrraum. Es ist für die Einblasinstallation optimiert: Das Kabel kann mit Druckluft durch kleine Innenrohre eingeblasen oder eingedüst werden. Der reibungsarme, gerillte Mantel und die robuste Konstruktion des RollR Kabels ermöglichen die Verlegung über lange Distanzen in Mikrorohrsystemen, ohne dass es hängen bleibt. In der Regel installieren Netzbetreiber es in bestehender Rohr- oder Innenrohr-Infrastruktur, statt es direkt zu erdverlegen. (Für freitragende Freileitungsstrecken ist es nicht vorgesehen, es sei denn, es wird an einem Tragseil befestigt oder in einem Luftkabelrohr installiert.)

Das Standard-RollR Central Core Microcable ist in den Versionen 144-faserig und 288-faserig erhältlich. Beide Varianten basieren auf demselben Kabeldesign, wobei die 288-Faser-Version einen etwas größeren Durchmesser hat (etwa 10 mm), um die höhere Faserzahl aufzunehmen, während das 144-Faser-Kabel einen Durchmesser von rund 8 mm aufweist. Darüber hinaus gibt es eine weiterentwickelte Variante mit 200-µm-Fasern (vermarktet als RollR 200), die noch höhere Faserzahlen ermöglicht, zum Beispiel 432 Fasern bei ähnlichem Durchmesser. Die Hauptvarianten der RollR Central Core Serie sind jedoch 144 und 288 Fasern. So können Netzwerkplaner die passende Kabelgröße entsprechend der benötigten Faserzahl und dem verfügbaren Rohrraum auswählen.

„Central core“ bedeutet, dass alle optischen Fasern – organisiert in ihren Rollable Ribbons – in einem einzigen zentralen Bündeladerrohr im Kabel untergebracht sind. Das steht im Gegensatz zu Multi-Tube-Kabeln, bei denen die Fasern auf mehrere Röhrchen verteilt sind, die um ein zentrales Verstärkungselement verseilt werden. Das Zentralkern-Design vereinfacht den Kabelaufbau und führt bei gleicher Faserzahl in der Regel zu einem kleineren Gesamtdurchmesser, da nur ein Röhrchen vorhanden ist und keine zusätzlichen Füller zwischen mehreren Röhrchen erforderlich sind. Außerdem befinden sich beim Faserzugang oder Spleißen alle Bänder an einer Stelle – im zentralen Röhrchen –, was die Vorbereitung beschleunigen kann. Der Kompromiss besteht darin, dass sehr hohe Faserzahlen ein einzelnes Röhrchen stark auslasten können. Mit Rollable Ribbons lassen sich die Fasern jedoch effizient unterbringen. Insgesamt trägt der Zentralkernansatz beim RollR Microcable dazu bei, die Faserdichte zu maximieren und das Kabel kompakt zu halten – ideal für die Installation in Mikrorohren.

Ja. Einer der entscheidenden Vorteile der Rollable-Ribbon-Architektur ist, dass sie Massenfusionsspleißen unterstützt und dabei mit Standard-Ribbonspleißgeräten verarbeitet werden kann. Obwohl die Fasern in einem Rollable Ribbon nur teilweise miteinander verbunden sind – statt wie bei einem Flachband über die gesamte Länge verklebt zu sein –, lassen sie sich für den Spleißvorgang einfach in eine flache Bandform bringen. Praktisch lässt sich eine Gruppe von beispielsweise 12 Fasern in einem Rollable Ribbon beim Spleißen wie ein herkömmliches Faserband behandeln – alle Fasern werden in einem Arbeitsgang mit einem geeigneten Massenfusionsspleißgerät verbunden. Nach dem Spleißen kann das Band wieder in seine locker verbundene Form zurückkehren, sodass sich die Fasern sauber in einer Spleißkassette aufwickeln und führen lassen. So profitieren Installateure von beiden Vorteilen zugleich: schnelles Bandspleißen beim Abschluss vieler Fasern und gleichzeitig eine flexible Handhabung der Fasern bei Führung und Ablage.

Das RollR Central Core Mikrokabel ist ein vollständig gelfreies (trockenes) Kabel. Anstelle von Gel verwendet es eine trockene wasserblockierende Technologie (zum Beispiel quellfähige Garne/Bänder) im Bündeladerrohr und unter dem Mantel, um das Eindringen von Wasser zu verhindern. Das bedeutet, dass sich im Kabel keine fettige Füllmasse befindet. Ein gelfreies Design bietet mehrere Vorteile: Der Zugang zu den Fasern und das Spleißen werden schneller und sauberer, da Techniker kein Gel von den Fasern entfernen müssen, das Kabelgewicht wird reduziert und Herstellung sowie Entsorgung sind in der Regel umweltfreundlicher. Das Fehlen von Gel wirkt sich nicht negativ auf die Wasserdichtigkeit aus – das Kabel erfüllt dank seiner trockenen Quellmaterialien weiterhin die branchenüblichen Standards zur Wasserblockierung.

Grundsätzlich wird dieses Mikrokabel nicht für freitragende Freileitungsstrecken empfohlen. Es ist in erster Linie für unterirdische oder geschützte Installationen ausgelegt, also in Rohren, Leerrohren oder Mikrorohren. Das Kabel verfügt weder über integrierte Verstärkung noch über die notwendige Tragfähigkeit für lange, frei gespannte Strecken im Außenbereich. Außerdem fehlen ihm Merkmale wie Nagetierschutz oder UV-beständige Mantelmaterialien, wie sie einige Freileitungskabel besitzen. Falls erforderlich, kann es oberirdisch installiert werden, indem es durch ein Freileitungsrohr eingezogen wird oder das Mikrorohr, das das Kabel enthält, an einem Tragseil befestigt wird. Das Kabel selbst ist jedoch nicht dafür vorgesehen, direkt zwischen Masten gespannt zu werden. Für Freileitungsanwendungen mit Glasfaser sind andere Kabelkonstruktionen, etwa selbsttragende Figure-8-Kabel, besser geeignet. Kurz gesagt: Das RollR Mikrokabel spielt seine Stärken in unterirdischen Rohranwendungen aus, sollte aber nicht ohne geeignete Unterstützung frei in der Luft verlegt werden.

Das RollR Rollable Ribbon Central Core Mikrokabel erfüllt wichtige Standards für Glasfaserkabel im Außenbereich. Es entspricht IEC 60794-5-10, dem internationalen Standard speziell für optische Mikrorohrkabel, der sicherstellt, dass Anforderungen an Abmessungen, Materialien und Umweltbeständigkeit in Mikrorohranwendungen eingehalten werden. Darüber hinaus wurde es nach ANSI/ICEA S-122-744 geprüft, einem Industriestandard für die Leistungsfähigkeit von Glasfaserkabeln, der mechanische und umweltbezogene Tests wie Zugfestigkeit, Druckfestigkeit, Temperaturwechselbeständigkeit und weitere Kriterien umfasst. Die im Kabel eingesetzten optischen Fasern selbst entsprechen den Spezifikationen ITU-T G.652.D und G.657.A1. Das bedeutet, dass es sich um Standard-Singlemode-Fasern mit biegeunempfindlichen Eigenschaften handelt. Zusammengenommen zeigen diese Zertifizierungen und Standards, dass das RollR Mikrokabel für die hohen Anforderungen der Tele­kommunikationsbranche entwickelt und qualifiziert wurde.
